带安装法兰的多边形变径料斗结构

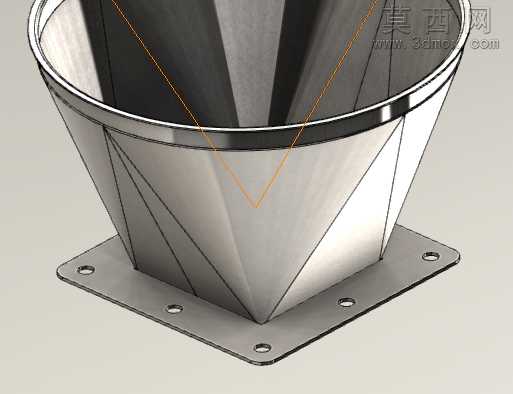

该作品为工业场景使用的变径导流料斗结构，整体采用SolidWorks软件完成全参数化三维建模，建模过程中先通过草图绘制上下两端的轮廓基准，上端为圆形敞口结构，下端为适配方形安装法兰的多边形收束结构，通过放样凸台命令生成主体的变径曲面，再对曲面进行加厚处理形成钣金壁厚，保证结构的成型合理性。底部的安装法兰采用单独的草图绘制方形轮廓，通过拉伸命令生成法兰基体，之后在法兰的四个角及对应边位置绘制安装孔草图，通过切除拉伸命令生成通孔，孔位的排布经过尺寸校准，保证安装时的对位精度，法兰与料斗主体的衔接位置添加了圆角过渡特征，避免应力集中的同时提升焊接或一体成型的工艺可行性。材质渲染阶段选用了哑光不锈钢材质，调整了金属粗糙度与反射参数，还原工业金属构件的真实质感，同时添加了环境光遮蔽效果，凸显料斗表面多边形折面的结构层次，边缘位置添加了细微的倒角高光，模拟金属加工后的边缘处理效果。结构设计上，料斗内部的多边形折面形成自然的导流角度，能够在物料输送过程中减少挂料、堵料的概率，相比常规圆锥料斗，多边形的侧壁结构在钣金折弯加工时更易控制成型精度，底部的方形法兰能够直接适配方形出料口或者方形安装基座，无需额外加装转接头，整体结构兼顾了导流功能性与安装便捷性，可直接用于小型物料输送、分装设备的出料端结构，建模过程中所有特征均保留参数化关联，后续可根据实际使用需求调整上下口径、整体高度、法兰尺寸、安装孔位等参数，快速衍生出不同规格的同类型料斗模型。
