符合欧标6*7结构起重牵引钢丝绳三维数模

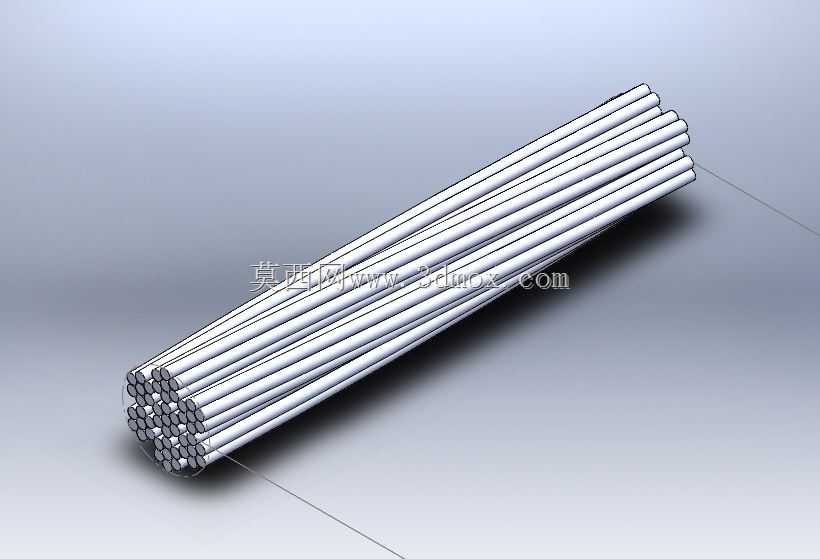

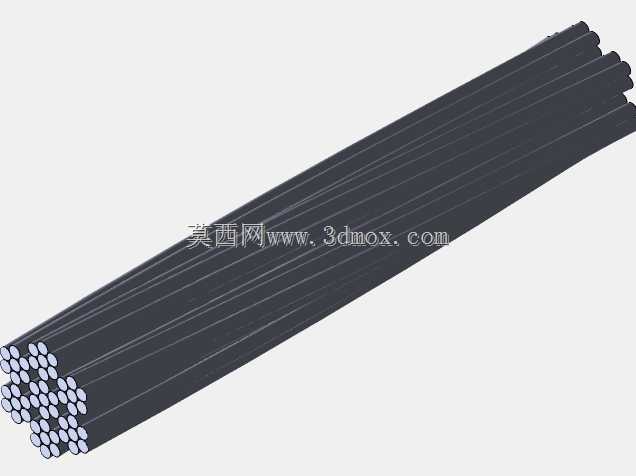

　　在起重吊装、索道运输、电梯曳引、船舶系泊、桥梁拉索这类需要传递长距离大载荷的工程场景里，钢丝绳是绕不开的核心受力构件，它既不像实心钢杆那样无法弯曲适配卷筒、滑轮的缠绕路径，又比同等截面积的单根钢丝拥有更优的抗疲劳、抗冲击性能，哪怕局部出现单丝断裂也不会瞬间发生整体脆断，能给运维检查留出足够的安全冗余。这款67结构的钢丝绳数模，完全遵循TS EN 12385-4标准的结构参数搭建，每一股都由中心丝和外层分层排布的6根钢丝捻制而成，6个股再围绕绳芯完成合绳，建模过程中没有简化钢丝的捻距、捻角细节，每一根钢丝的圆柱面都做了贴合实际捻制状态的螺旋扫掠，不会出现很多简化模型里钢丝互相干涉、股线间隙不合理的问题，做装配干涉检查、钢丝绳缠绕运动仿真的时候，能真实还原钢丝绳弯曲时各股钢丝之间的微动位移，不会因为模型简化导致仿真时出现穿模、刚度计算偏差过大的问题。从实际选型适配的角度看，67结构的钢丝绳属于线接触类钢丝绳里钢丝直径偏粗的类型，和同直径的619、637结构钢丝绳比，它的单根钢丝更粗，耐磨性能更突出，适合用在有磨损风险的露天牵引、斜井提升、缆风绳固定这类场景，但因为钢丝粗，整体柔性会稍差，建模时特意保留了各钢丝之间的合理间隙，在做滑轮、卷筒缠绕匹配时，可以直接根据数模的实际外径匹配滑轮槽的轮廓尺寸，避免出现槽型过小挤压钢丝绳、槽型过大导致钢丝绳受压不均提前断丝的问题。

　　做这类钢丝绳三维建模的时候，最容易出错的点是捻向的匹配，很多新手建模会把股的捻向和绳的捻向搞混，做成同向捻或者交互捻的参数错误，这款数模严格按照工程上最常用的右交互捻参数搭建，股的捻向和绳的捻向相反，实际使用时不容易出现扭转打结、自旋松股的问题，适配绝大多数常规起重设备的安装要求，不需要额外做防旋处理。从安装边界来看，数模里的钢丝绳端面做了齐平处理，没有散丝的毛刺结构，在做绳端固定装配时，可以直接匹配楔形接头、钢丝绳夹、压套接头的安装尺寸，不需要额外修整端面模型；数模的整体长度参数可以根据实际使用场景通过调整螺旋扫掠的路径长度快速修改，不会因为参数关联问题导致股线错位、钢丝变形，不管是做短距离的设备吊装吊索，还是长距离的索道牵引绳，都能快速调整到适配的长度。

　　很多工程师做设备整体装配的时候，习惯用圆柱体简化代替钢丝绳，虽然能减少模型面数提升运行速度，但在做运动仿真、干涉检查的时候，根本发现不了钢丝绳弯曲时和周边机架、护罩、管线的干涉问题，尤其是在多层缠绕的卷筒上，钢丝绳层间的排布间隙、咬绳问题，用简化圆柱模型完全模拟不出来，这款细化到单根钢丝的数模，虽然面数比简化模型高，但所有钢丝都做了几何合并优化，不会出现过多碎面导致软件卡顿，在做关键部位的结构验证时，可以直接调用这个数模替换简化件，真实还原钢丝绳的实际占用空间。

　　另外在做受力仿真分析时，这个数模的结构完全贴合实际钢丝绳的受力传递路径，钢丝之间的接触对可以直接按照模型的接触面设置，不需要额外构建接触区域，能更准确地模拟钢丝绳在受拉、弯曲时的应力分布，找到应力集中的断丝高风险区域，给后续的运维检查点设置、安全系数校核提供更准确的参考依据。在矿山斜井提升的场景里，67结构的钢丝绳因为耐磨性好，经常被用作提升绳，搭配天轮、卷筒的槽型必须和钢丝绳外径精准匹配，这款数模的外径公差完全遵循欧标要求，做槽型设计时可以直接参考数模的外轮廓尺寸，预留合适的磨损余量，避免槽型过窄导致钢丝绳运行时被过度挤压，提前出现股线变形的问题；在港口船舶系泊场景里，钢丝绳经常会受到潮汐波动带来的冲击载荷，67结构的粗钢丝抗冲击性能更好，数模里还原的捻制间隙能让钢丝绳在受冲击时通过各钢丝之间的微动抵消部分冲击能量，不会像刚性构件那样直接把冲击载荷传递到固定端，损伤系泊结构。
