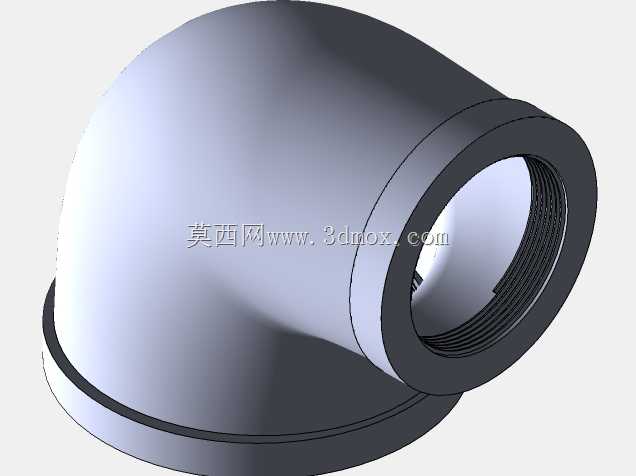

可锻铸铁90度螺纹异径弯头结构模型

　　在民用给排水、低压流体输送、小型工业管路布设的现场，异径转向的管路连接需求几乎随处可见，不同于等径弯头仅做管路方向转折，异径弯头需要同时完成90度转向与管径切换两个功能，省去了额外加装异径管的工序，能有效减少管路接头数量，降低泄漏风险点。这款可锻铸铁材质的90度螺纹异径弯头，就是针对这类场景设计的常用管路连接件。

　　从实际使用场景来看，这类弯头常出现在建筑给排水的支管转接处，比如主管道为大管径、入户支管为小管径的转角位置，或是小型气动系统、低压液压回路中不同通径管路的转向位置，也会用在采暖系统的管路分支转角处，适配低压常温的流体输送工况，可锻铸铁的材质特性让它具备足够的韧性与抗冲击性，相比普通灰铸铁件，在安装拧紧螺纹时不容易出现开裂问题，能承受管路安装过程中的装配应力，也能适配日常使用中的轻微管路震动。

　　从产品功能特性来看，两端的内螺纹设计是它的核心连接结构，螺纹采用标准管螺纹规格，能和对应通径的外螺纹管材、接头直接旋合装配，不需要额外焊接，安装拆卸都很方便，适合现场快速施工的场景。90度的转角设计符合多数管路直角转向的布设需求，异径的结构让两端通径存在明确差值，能直接实现不同管径管路的平顺过渡，弯头内部的流道做了圆弧过渡处理，没有突兀的变径台阶，能减少流体流经时的局部阻力，降低管路的压力损失，避免流体在转角处形成涡流造成的噪音与冲刷损耗。

　　从设计思路层面，建模时首先要确定两端的螺纹基准面，两个端面的轴线保持严格垂直，交点位置要和弯头的曲率中心匹配，保证流道的转弯半径符合流体输送的要求，转弯半径既不能过小导致流阻陡增，也不能过大造成整体结构尺寸冗余，占用过多安装空间。弯头的壁厚设计要兼顾强度与材料成本，可锻铸铁的许用应力对应低压工况，壁厚不需要过大，但要在螺纹根部做加厚处理，因为螺纹加工会削减局部壁厚，同时螺纹拧紧时的应力也集中在这个区域，加厚处理能避免装配时出现开裂。两端的螺纹长度要符合管螺纹的标准旋合长度要求，保证连接后的密封性能与连接强度，不需要额外加长螺纹造成材料浪费，也不能过短导致旋合不足出现松脱泄漏。

　　从外形尺寸与安装边界来看，这类弯头的整体外轮廓没有突出的棱角，安装时不需要预留过大的操作空间，两端的螺纹轴线垂直，安装时可以先将一端和管路旋合到位，再连接另一端的管路，扳手操作空间只需要预留六角部位的拧动空间即可，因为这类可锻铸铁弯头的两端通常会设计有便于扳手夹持的六角结构，建模时也要还原这个结构，方便实际装配时的受力夹持。弯头的转弯外侧壁厚略大于内侧，因为流体转弯时对外侧的冲刷压力更大，这种不等厚的设计既保证了结构强度，也能合理控制产品重量。安装时需要注意，两个连接端的管路轴线要分别和弯头两端的螺纹轴线保持同轴，避免强行装配造成螺纹损伤或是弯头内部产生额外的装配应力，长期使用下出现渗漏问题。另外，螺纹连接时通常会配合生料带或是密封胶使用，模型的螺纹间隙也预留了足够的密封材料填充空间，不会出现旋合不到位的问题。

　　在管路系统的三维布设过程中，这类标准件的模型精度直接影响整体管路的装配干涉检查结果，建模时严格按照标准管螺纹参数、弯头的曲率半径、端部六角尺寸来构建，能保证在装配模拟时准确反映实际安装状态，避免现场施工时出现管件和周边结构碰撞、或是安装空间不足的问题。对于结构设计人员来说，这类常用管路配件的参数化模型能大幅提升管路设计的效率，不需要每次都从头绘制标准件，直接调用就能完成管路的走向布设，同时可以准确统计管路配件的规格数量，为后续的物料采购、施工安装提供准确的参考依据。
