重型可调式管子钳结构设计

　　在民用给排水施工、工业管道铺设、油气输送管线维护、设备管路拆装等作业场景中，管子钳是一线作业人员随身配备的核心夹持类手动工具，区别于普通固定开口扳手，这类工具专门针对圆柱形管件的大扭矩旋拧需求设计，可适配不同外径的金属管、复合管类工件，完成螺纹对接、管件拆卸、紧固校验等核心操作。

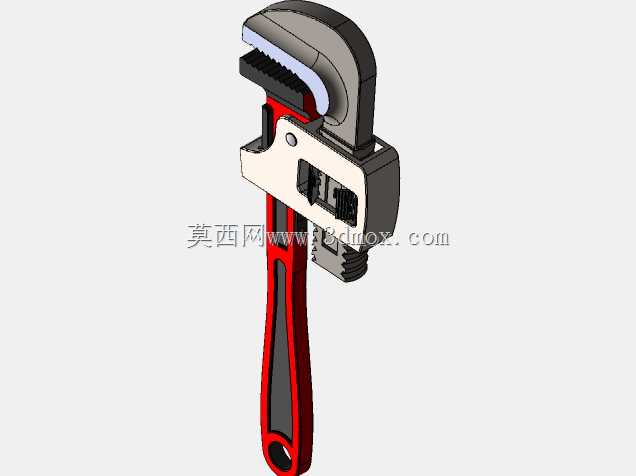

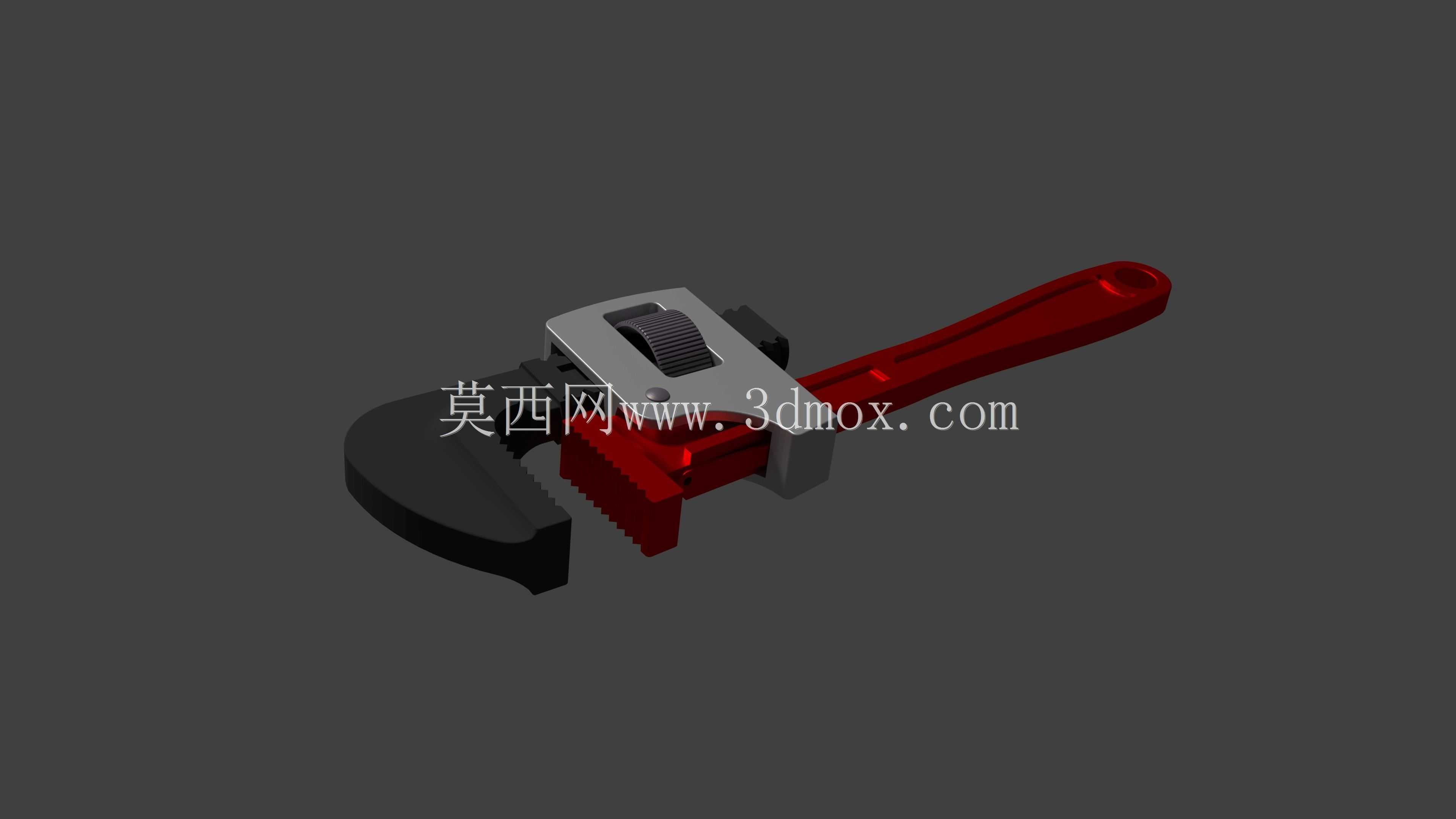

　　这款可调式管子钳的整体结构围绕大扭矩输出、稳定夹持、操作省力三个核心目标展开，整体采用锻造主体加包胶手柄的组合构型，活动钳口与固定钳身通过齿条调节结构实现开口范围的无级调整，钳口咬合面加工有连续的锯齿形齿纹，齿纹方向与管件旋拧受力方向匹配，当施加旋拧力矩时，钳口会在管件反作用力下自动收紧，咬合深度随扭矩增大而增加，避免旋拧过程中出现打滑脱开的问题，即便管件表面存在锈蚀、油污、轻微变形，也能保证足够的夹持摩擦力。

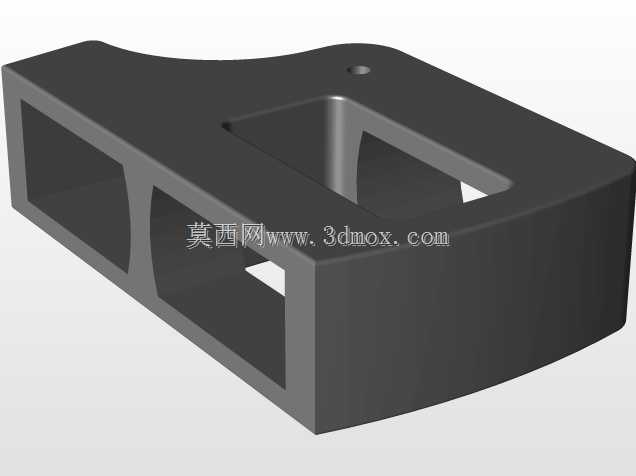

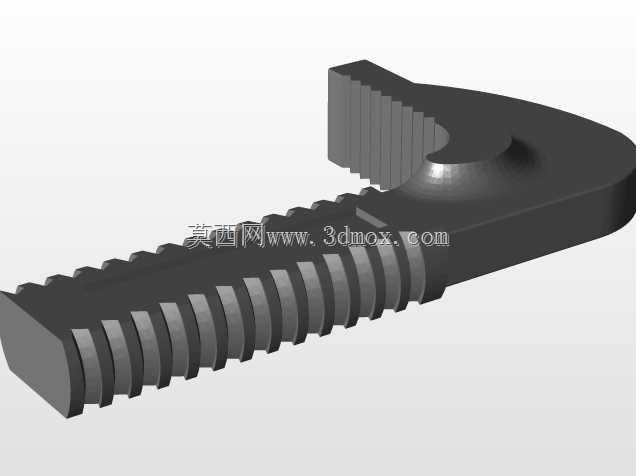

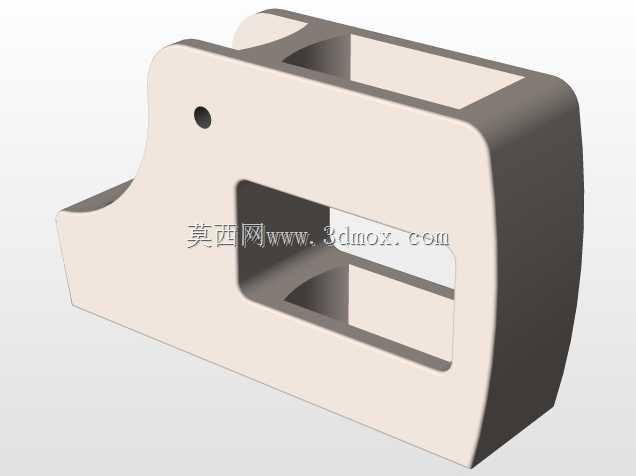

　　从结构设计逻辑来看，钳头部分采用高刚度的框架式构型，活动钳块嵌装在固定钳身的导向槽内，调节螺母与活动钳块尾部的齿条啮合，转动调节螺母即可快速调整钳口开口尺寸，适配不同外径的管件作业需求，调节行程覆盖常规作业中常见的4分到2寸管径范围，满足绝大多数民用及常规工业管道作业的夹持需求。钳身主体采用变截面设计，从钳头位置向手柄位置逐步过渡收窄，在保证钳头部位抗扭、抗弯强度的前提下，尽可能降低工具整体重量，减少长时间手持作业的疲劳感。手柄部分采用双色注塑包胶结构，内部为金属承力骨架，外部包覆防滑橡塑材料，握持区域设计有符合人手抓握形态的弧形曲面，表面设置防滑凸纹，即便手上沾有油污、水渍，也能保证足够的握持摩擦力，避免施力过程中脱手。

　　从安装与操作边界来看，这款管子钳的整体长度适配成人双手或单手操作需求，钳头最大开口状态下的整体外轮廓不会与相邻管路、墙面、设备壳体产生干涉，在狭窄的管道井、设备夹层等受限空间内作业时，可通过调整握持位置改变力臂长度，在空间允许的范围内获得足够的旋拧扭矩。钳口咬合齿的硬度经过匹配设计，既保证齿部有足够的耐磨性，长期使用不会出现磨损失效，也不会因硬度过高在夹持镀锌管、不锈钢管等表面光洁度要求较高的管件时，造成过度的咬痕损伤，影响管件后续的密封性能与外观完整性。

　　实际作业过程中，这款管子钳可配合管螺纹铰板、生料带等工具完成管路的新装作业，也可针对老旧管路的锈蚀接头进行拆卸作业，钳身的受力结构经过优化，在额定扭矩范围内使用不会出现钳身变形、钳口断裂、调节机构卡死等问题，活动钳块与导向槽的配合间隙经过合理设计，既保证调节过程顺畅无卡滞，也不会因间隙过大导致夹持时出现钳口晃动，影响旋拧精度。手柄尾部设计有挂孔，日常存放时可悬挂在工具架上，避免钳口接触地面造成磕碰损伤，也便于作业人员在高空作业时将工具挂靠在安全绳上，防止坠落。

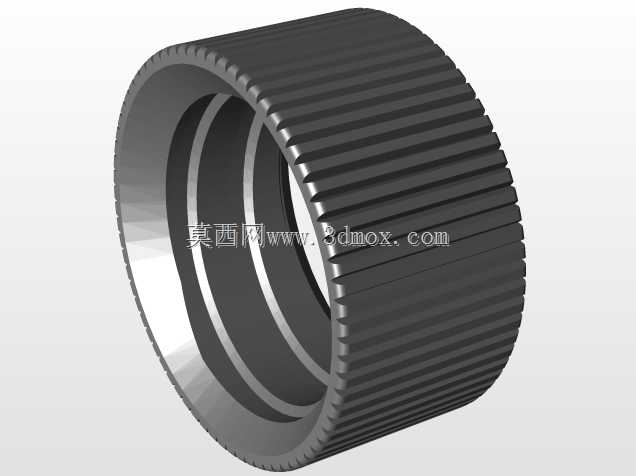

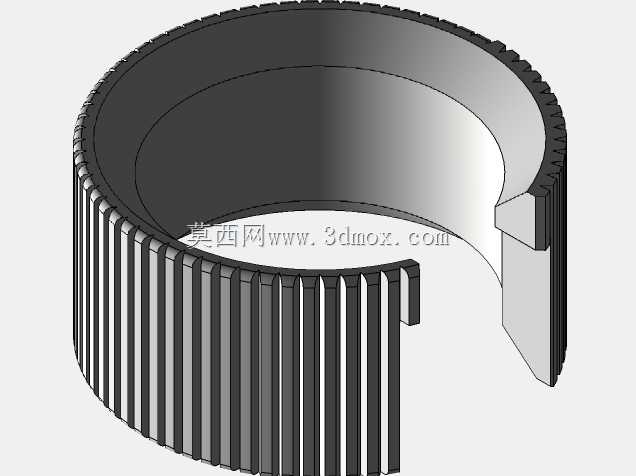

　　不同于普通活动扳手的平行钳口设计，管子钳的钳口采用带倾角的咬合结构，当夹持管件时，上下钳口的接触点形成稳定的三点受力布局，将施加在手柄上的扭矩高效转化为对管件的夹持力与旋转力，作业过程中无需额外施加过大的握紧力即可保证夹持稳定性，大幅降低作业人员的操作强度。调节螺母的表面设计有防滑滚花，即便戴着手套也能快速转动调节开口尺寸，无需额外借助其他工具即可完成开口大小的调整，适配现场快速切换不同管径作业的需求。钳身表面经过防锈处理，在潮湿的井下、户外雨天等作业环境下使用，也不会轻易出现锈蚀，延长工具的整体使用寿命。
