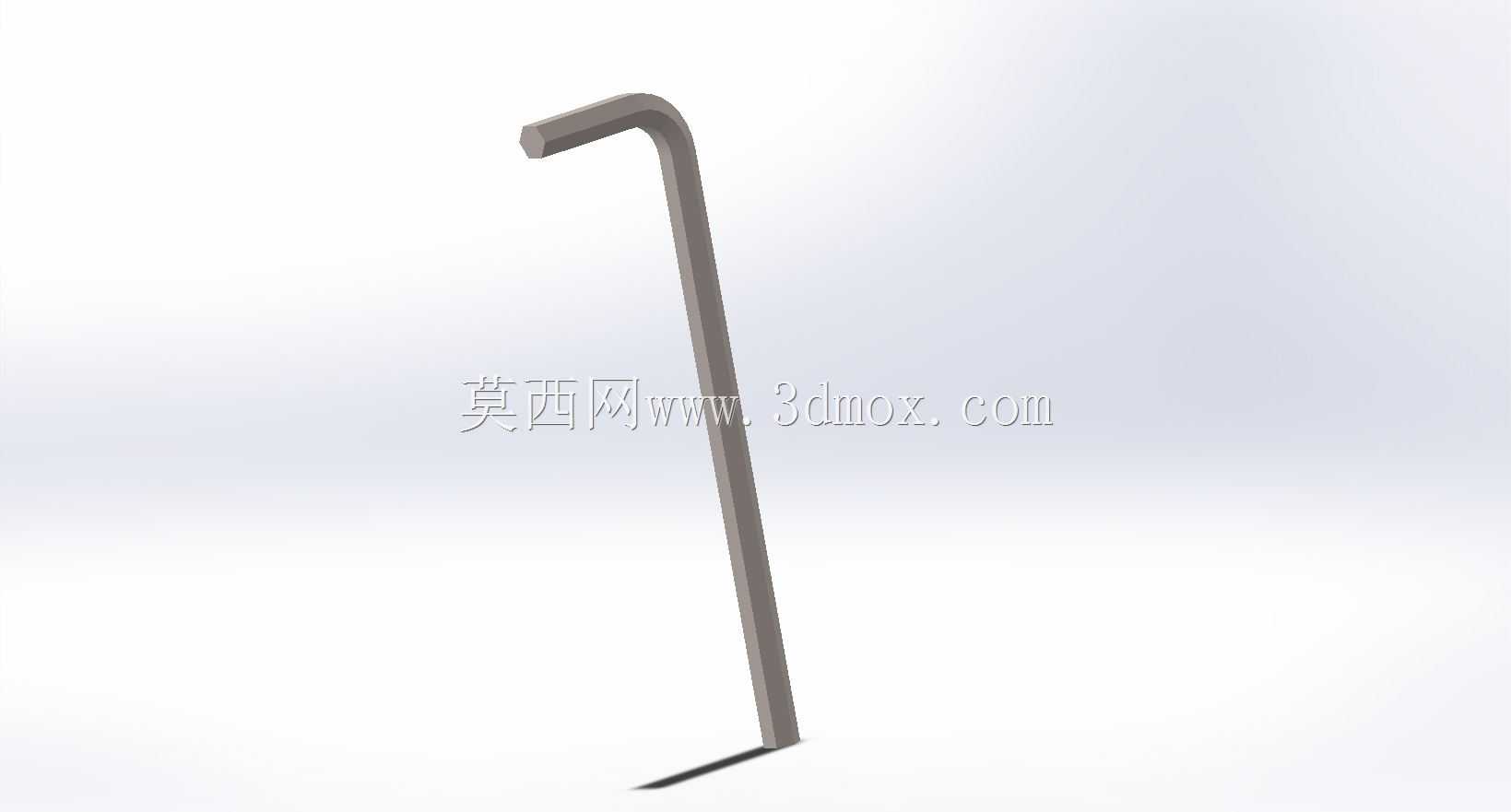

10毫米规格L型内六角扳手结构设计

　　在设备装配、机台维保、工装调试的各类现场场景里，内六角扳手是拆装内六角紧固件最常用的手动工具之一，10毫米规格对应的是M12内六角圆柱头螺钉的标准拆装需求，这类紧固件广泛分布在通用设备机架连接、液压阀块安装、工装夹具定位、机床附件锁紧等位置，覆盖从民用设备组装到工业产线运维的大量作业环节。不同于T型内六角扳手侧重大扭矩输出、球头内六角扳手侧重偏角操作的特性，这款标准L型平头内六角扳手的结构设计完全贴合常规拆装场景的使用需求：短臂端用于施加较大扭矩完成紧固件的初拧与终拧，长臂端可伸入深度较大的沉孔、狭窄装配空间内完成紧固件的预拧与快速旋动，两端的工作段均采用等径六角结构，与标准内六角螺钉的沉孔尺寸完全匹配，不会出现球头结构易打滑、扭矩过载易崩角的问题。

　　从设计逻辑来看，这款扳手的建模核心是还原实物的力学结构与尺寸边界：整体采用等直径六角棒材弯折成型，弯折处做了平滑的圆弧过渡，避免直角弯折带来的应力集中问题——实际使用中，扳手的断裂失效90%以上出现在弯折位置，圆弧过渡的曲率半径需要匹配棒材直径，既不能过大导致长臂有效长度缩短、操作空间需求增加，也不能过小导致弯折处应力集中系数过高，承受额定扭矩时发生断裂。长臂的长度设计需要兼顾两个维度的需求：一是作为力臂提供足够的扭矩放大倍数，满足M12内六角螺钉的推荐拧紧扭矩要求，不需要额外加接套管就能完成常规拧紧作业；二是长度不能超出常规五金工具的便携尺寸边界，能够放入标准工具套装的对应卡位，方便现场作业人员随身携带。

　　短臂的长度则需要控制在合理范围，既保证短臂插入螺钉头后有足够的接触长度，不会因为接触段过短导致螺钉内六角孔边缘被拧圆，也不会因为短臂过长导致在狭窄空间内无法完成扳转动作。工作端的六角尺寸严格遵循内六角扳手的公差标准，对边尺寸的公差控制在负公差区间，保证能够顺利插入对应规格的内六角螺钉头部，同时六角的六个棱边做了极小的倒角处理，既方便快速对准螺钉孔位，也不会因为棱边过于锋利划伤螺钉内孔的接触面。

　　建模过程中采用扫描特征完成主体结构，先绘制垂直分布的两段扫描路径，在弯折处做相切圆弧连接保证路径平滑，再绘制垂直于路径起点的正六边形截面，沿路径扫描生成整体实体，之后对两端的工作棱边做微小倒角，对弯折处的内外圆角做细化处理，还原真实产品的工艺细节。从实际使用的边界条件来看，这款扳手的外形没有多余的凸起结构，长臂端可以伸入深度不超过长臂长度的沉孔内作业，短臂端转动时所需的周边空间半径等于短臂长度，在做设备维保的空间校核时，可以直接参照这个尺寸判断操作空间是否充足。不同于带防滑柄、加力结构的特种扳手，这款标准L型内六角扳手的结构完全服务于通用拆装场景，没有多余的结构冗余，既适合批量配套设备的随机工具包，也适合作为工装工位的常备手动工具，在紧固件拆装作业中，能够覆盖绝大多数10毫米内六角螺钉的操作需求，结构简单可靠，维护成本极低，即使出现磨损也可以快速替换，是工业装配与维保场景里不可或缺的基础五金工具。
