车载蓄电池防护箱体结构设计

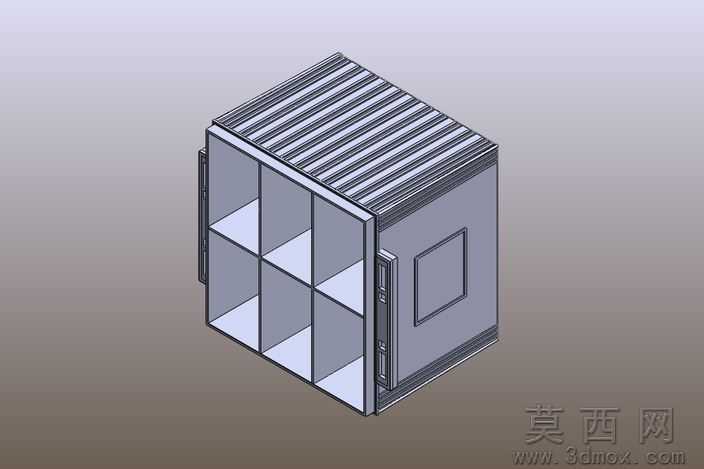

本作品为车载场景使用的蓄电池防护箱体三维建模成果，建模过程中优先遵循车载部件的安装适配、防护耐用、空间利用三大核心设计原则，整体采用规整的立方主体造型，最大化利用车载安装位的有限空间，同时兼顾结构强度与轻量化需求。建模阶段首先完成箱体主体框架的参数化搭建，精准匹配常规车载蓄电池的外形尺寸，预留合理的安装间隙与缓冲空间，箱体顶部设计为多道平行的凸起加强筋结构，通过结构造型提升顶部抗冲击、抗形变能力，避免车载行驶过程中上方坠物挤压损伤内部蓄电池。箱体正面采用九宫格式的格栅内支撑结构，在不额外增加箱体壁厚的前提下大幅提升正面的结构刚性，同时格栅结构可辅助内部蓄电池散热，避免密闭空间积热影响电池工作寿命；箱体侧面设置嵌入式的方形检修观察位，无需完全拆解箱体即可快速查看内部电池的接线状态、外观情况，降低日常检修的操作成本。箱体开合处设计为侧边嵌入式铰链结构，铰链与箱体侧壁一体化建模，减少外置突出结构，避免车载安装时与周边部件产生干涉，同时保证箱门开合的顺畅度与闭合后的密封性。材质渲染阶段，箱体主体采用冷轧钢板的金属材质表现，表面做哑光防锈喷涂质感，还原工业车载部件的真实外观效果，加强筋、铰链等受力部位做略微的材质区分，突出结构受力的设计重点，内部格栅支撑结构做浅色调材质处理，清晰展现内部的支撑布局。整体建模过程严格控制各部件的装配公差，所有棱角处做合理的圆角过渡处理，避免锐边带来的安装划伤风险，同时兼顾生产加工的工艺可行性，所有结构均可通过常规钣金折弯、焊接工艺实现量产，无需特殊定制加工工序，适配汽车配件批量生产的成本控制需求。箱体整体结构充分考虑车载工况下的震动、颠簸、温湿度变化等使用场景，在边角位置预留了固定安装孔位，可直接通过螺栓将箱体固定在车载安装基座上，安装后稳定性强，可有效保护内部蓄电池不受外界磕碰、雨水、灰尘的侵蚀，同时规整的造型也便于车载空间的布局规划，适配不同车型的蓄电池安装需求。
