便携式塑料外壳储能电池外观结构设计

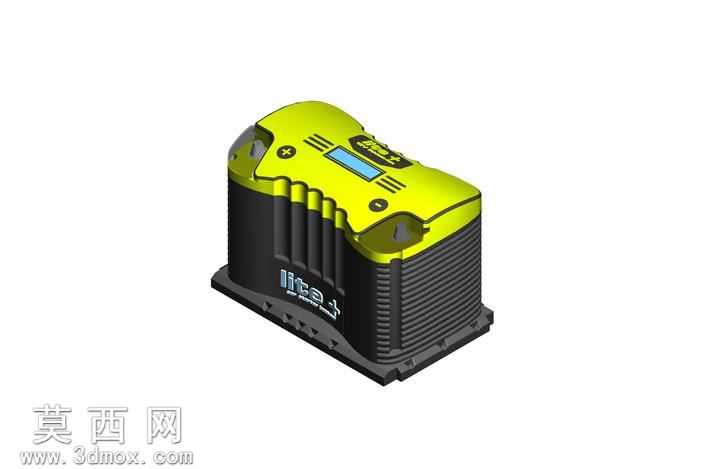

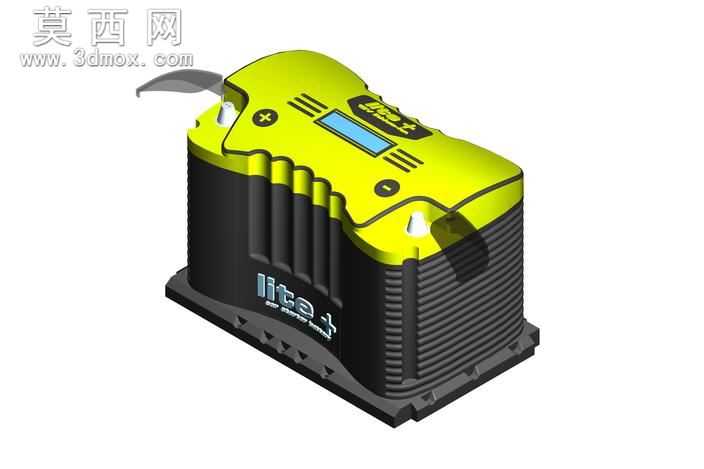

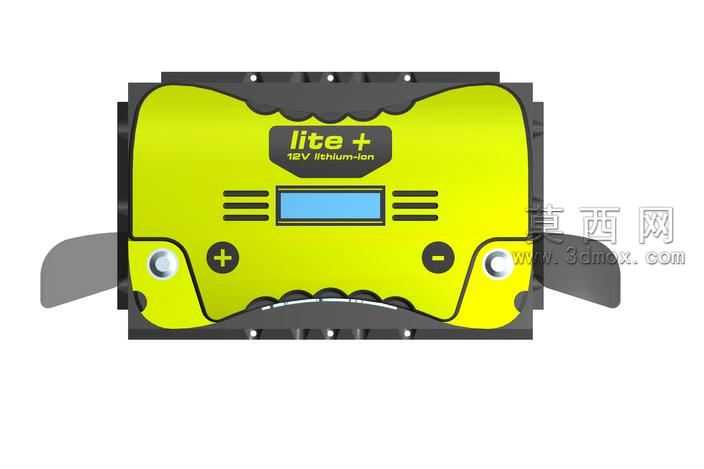

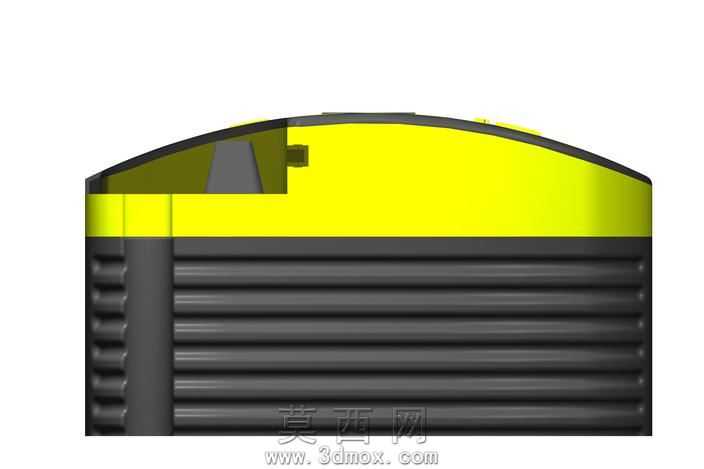

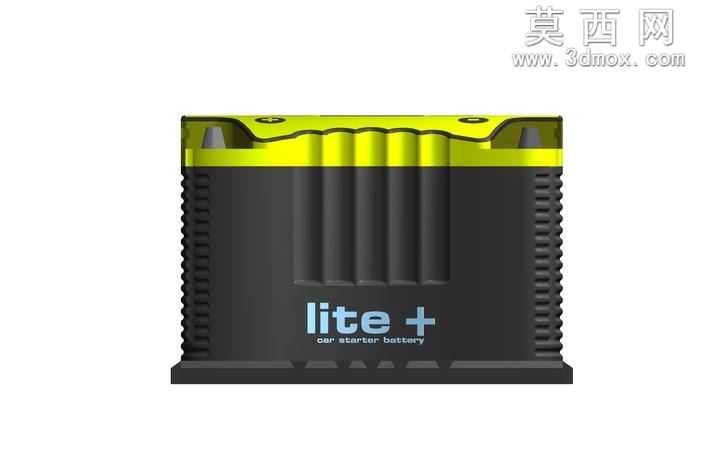

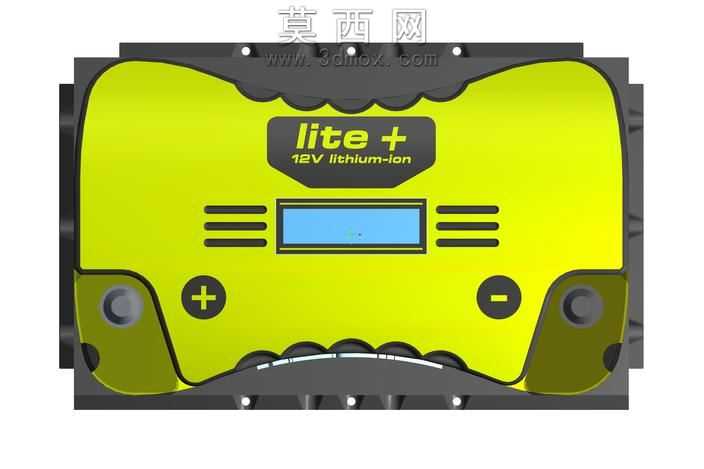

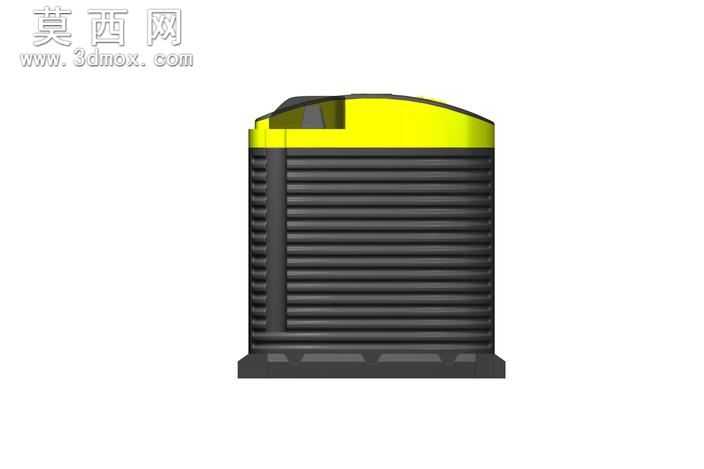

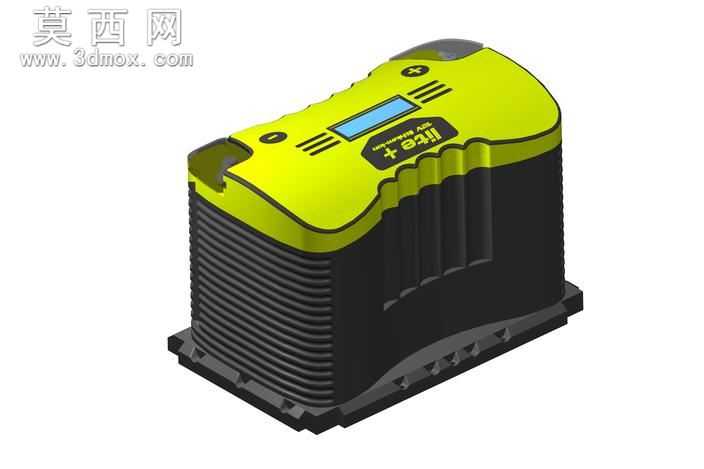

本作品为便携式储能电池的外观与结构三维建模设计，整体采用立式方正带圆角的造型语言，兼顾握持搬运的便利性与内部电芯排布的空间利用率。建模阶段先基于电池包内部电芯、控制板的堆叠尺寸确定主体轮廓边界，对壳体上下盖的分型面做阶梯式错位设计，既提升装配后的密封贴合度，也能在视觉上弱化拼接缝隙的突兀感。上盖区域做了内凹的操控界面布局，预留了显示屏嵌装槽、功能按键的安装位，按键周边做凸起的防护筋，避免日常放置时误触操作；上盖表面还设计了多组平行的散热格栅槽，对应内部控制元件的发热区域，兼顾散热功能与外观的层次感。壳体侧部设计了内凹式的隐藏提手结构，无需额外加装外置提手，一体成型的结构减少了装配零件数量，也降低了外壳生产的开模复杂度。壳体下半部分做了密集的横向凹凸筋条设计，一方面提升塑料壳体的结构强度，减少薄壁塑料件的形变概率，另一方面增加握持时的摩擦力，搬运时不易打滑。底部设计了凸起的支撑脚垫安装位，垫高壳体避免放置面的水渍、灰尘直接接触壳体接缝，同时提升放置时的稳定性。材质渲染上，主体外壳选用耐冲击的工程塑料材质，上盖做亮黄色的半哑光质感处理，提升产品的辨识度，下半部分壳体做深灰色的细磨砂质感，兼顾耐脏性与触感，按键区域做黑色高光质感区分，显示屏做透明玻璃加蓝色背光的效果还原，整体渲染效果贴近实际量产产品的视觉表现。设计过程中充分考虑塑料注塑成型的工艺特性，所有转角处均做圆角过渡，避免应力集中，壳体壁厚保持均匀，防止注塑过程中出现缩痕、翘曲等缺陷，整体结构在满足功能需求的前提下，尽可能简化零件数量，适配批量生产的工艺要求。
