30mm行程推拉式柱塞压紧夹具结构

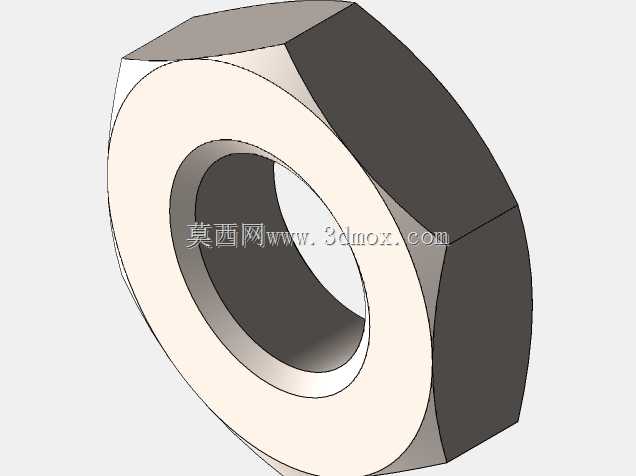

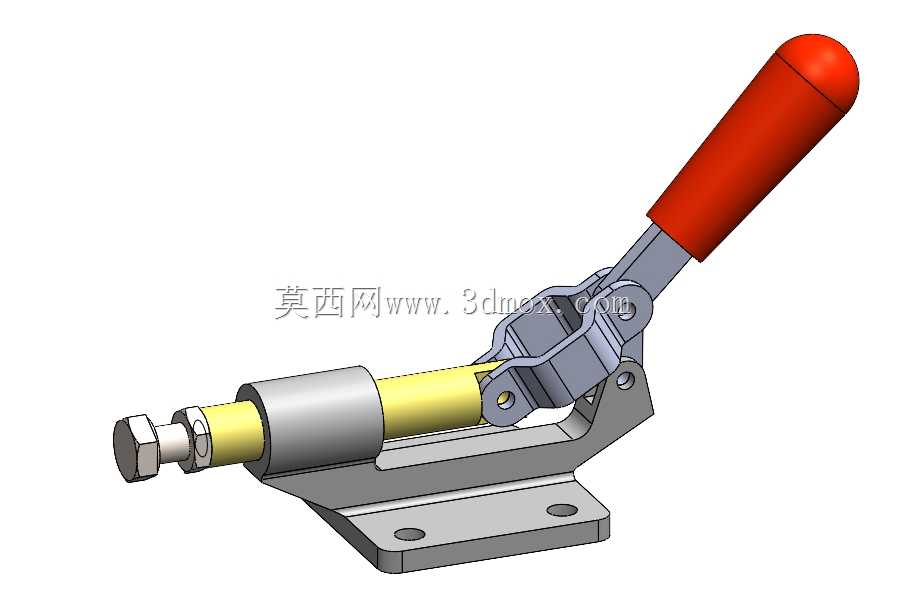

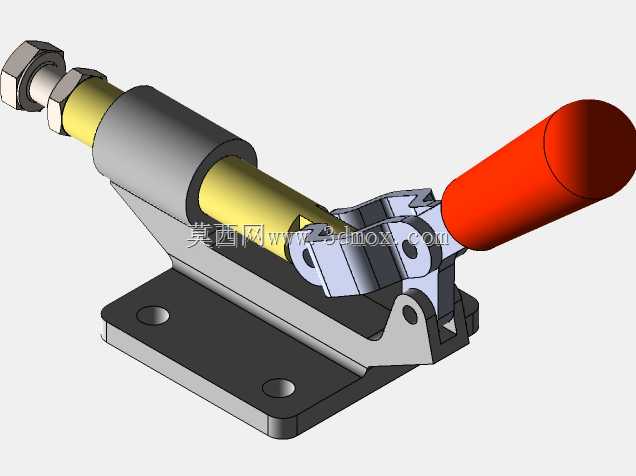

　　这款手动推拉式柱塞夹具，核心适配30mm行程的工件压紧定位需求，在小批量零件加工、工装检具定位、装配工位工件固定场景中应用十分广泛，尤其适合需要沿轴向直线施压、快速装卸工件的工位，比如小型轴类零件铣削定位、阀体装配时的零件抵紧、线束端子压接前的工件固定等场景，相比螺纹旋紧的压紧结构，操作效率能提升60%以上，操作人员单次扳动手柄即可完成压紧与释放动作，无需反复旋转旋钮，能大幅降低工位操作的劳动强度。

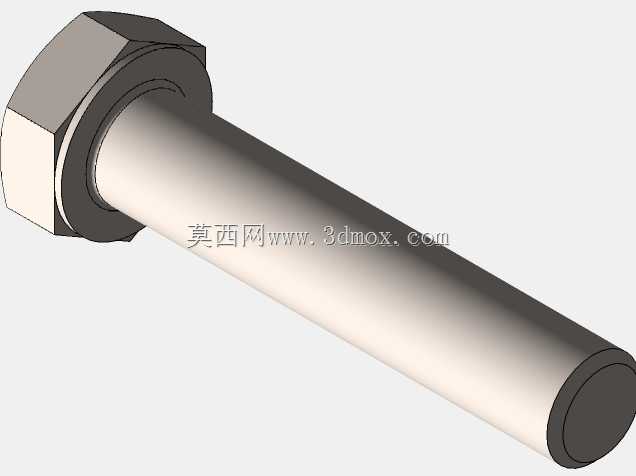

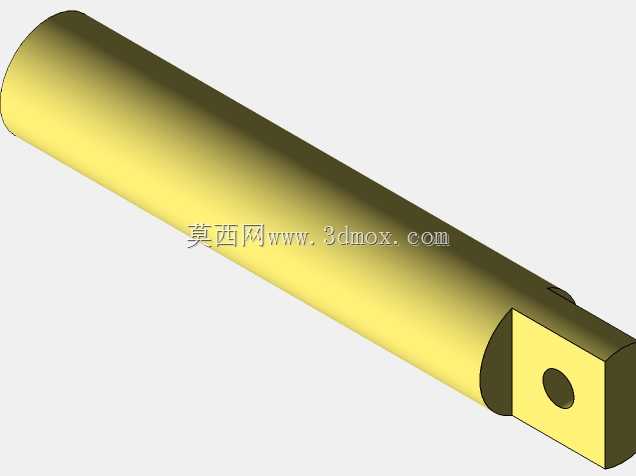

　　从功能特性来看，该夹具采用肘节自锁结构设计，当手柄扳动到压紧行程终点时，连杆机构会越过死点位置形成机械自锁，即便加工过程中存在振动、工件受切削力反向作用，夹具也不会出现松脱情况，压紧力输出稳定，不会因为操作人员施力大小差异导致压紧力波动，能保证同批次工件装夹的一致性。前端的柱塞压头采用圆柱导向结构，沿底座的导向套做直线运动，压头伸出过程中无径向偏摆，施压方向始终与安装基准面保持平行，避免压头偏斜导致的工件翘起、定位偏移问题。压头端部预留了外螺纹安装位，可以根据实际工件的接触面形状更换不同的压头端头，比如橡胶防滑压头、V型块压头、平面压块等，适配不同外形工件的装夹需求，不用更换整套夹具就能完成多类型工件的适配。

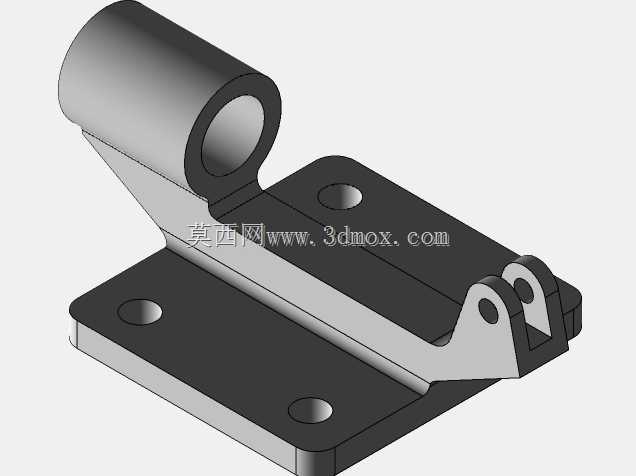

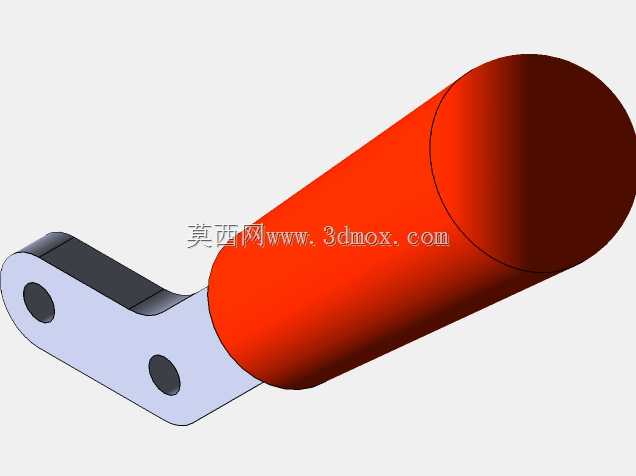

　　设计层面上，整套结构的受力路径经过优化，操作人员施加在手柄上的力经过连杆机构放大后传递到柱塞端，最终通过底座的两个安装孔将受力传递到设备工作台面，不会出现局部应力集中的问题。手柄部分套有绝缘防滑套，即便手上沾有少量切削液、油污，也能保证操作时不打滑，冬季操作也不会因为金属手柄过凉影响操作手感。底座采用带安装沉孔的板式结构，两个安装孔的孔距经过标准化设计，适配主流的工装平台T型槽间距，也可以直接通过螺栓固定在专用工装板、焊接工作台或者机加工工作台面上，安装时不需要额外加工复杂的定位槽，只要保证安装面平面度在0.1mm以内，就能保证柱塞运动的顺畅性。

　　从安装边界尺寸来看，该夹具整体占用的安装空间较小，底座的长宽尺寸适配狭小工位的安装需求，不会占用过多工作台面空间，30mm的柱塞行程足够覆盖绝大多数小型零件的装夹让位需求——装夹工件时可以先将柱塞完全退回，留出足够的工件放置空间，工件定位到位后再扳动手柄将柱塞推出压紧工件，不需要额外设计让位结构。导向套与柱塞之间采用间隙配合，配合面经过研磨处理，长期往复使用也不会出现卡顿、松旷的问题，日常维护只需要定期在导向套位置添加少量润滑脂，就能保证机构动作顺畅，使用寿命远高于普通的冲压式快速夹钳。

　　在实际产线应用中，这类夹具常被组合使用，比如在焊接工装中多台夹具同步压紧工件的不同点位，保证焊接过程中工件不会因为热变形出现移位；在检具设计中，这类夹具用来固定被测零件，保证检测过程中零件位置稳定，避免因为零件晃动导致检测数据偏差；在小型装配工位，夹具用来固定待装配的组件，操作人员可以双手完成零件装配、螺丝锁付等操作，不需要额外扶持工件，能有效提升装配精度与操作效率。相比气动、液压压紧夹具，这款手动夹具不需要外接气源、油路，安装部署灵活，即便是没有动力源的临时工位也能快速投入使用，不存在管路布置、泄漏维护的问题，对于小批量定制化生产场景的适配性更强。

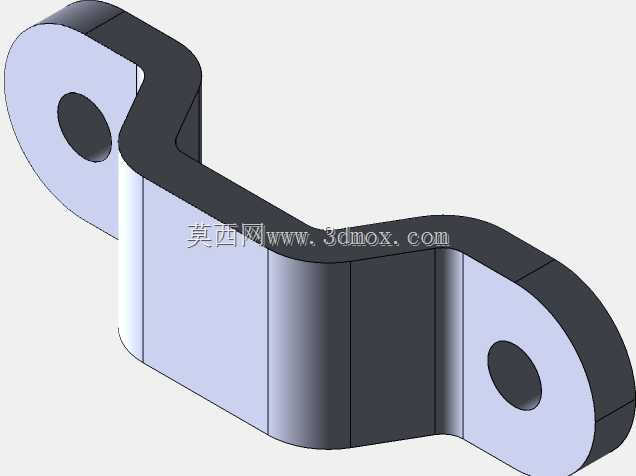

　　结构细节上，所有铰接位置都采用销轴连接，销轴端部做了防脱处理，长期反复扳动也不会出现销轴脱出、机构散架的问题；连接连杆的板材采用加厚设计，承受大压紧力时不会出现连杆弯曲变形的情况；柱塞部分采用硬质钢材加工，表面做了防锈处理，在潮湿的加工车间环境中也不容易生锈，不会因为锈蚀导致柱塞运动卡滞。整体结构没有复杂的异形零件，所有零部件都可以通过常规机加工方式制作，后期如果出现易损件磨损，也可以快速加工替换，不需要整体更换整套夹具，能有效降低工装的长期使用成本。
