多孔基板组合式模块化工装虎钳结构

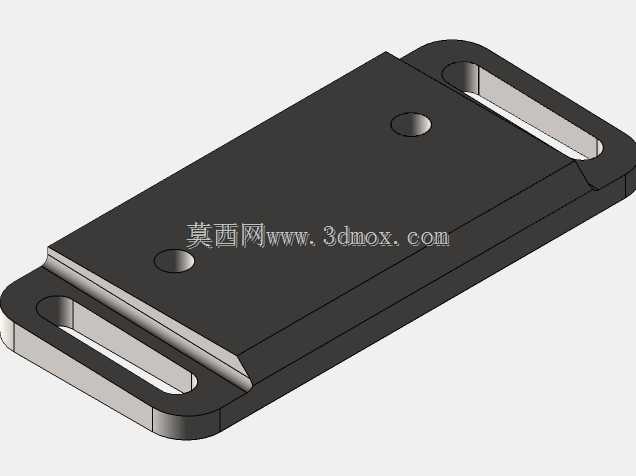

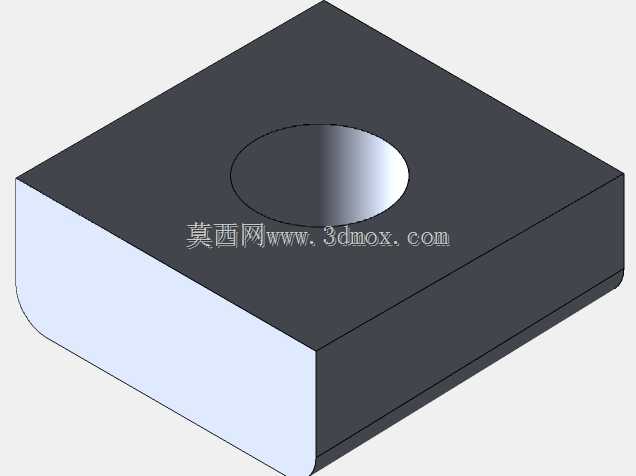

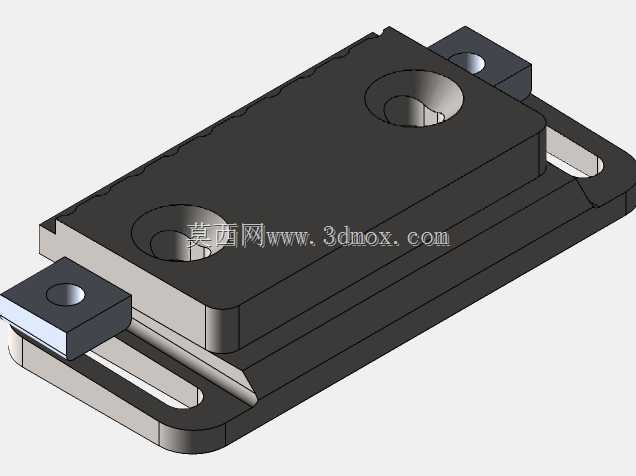

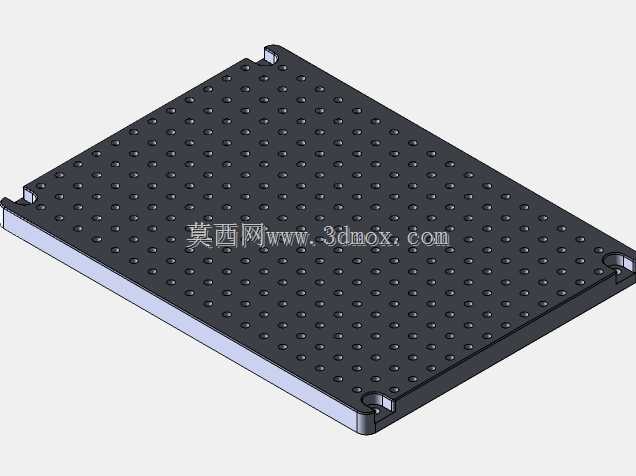

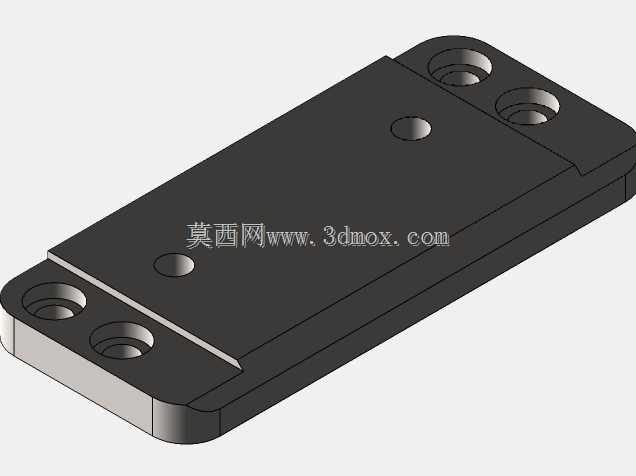

　　这套模块化虎钳结构，核心适配多品种小批量的机加工装夹场景，区别于传统固定式平口钳的单工位局限，整套结构以带密集阵列定位孔的基板为安装基础，可根据待加工工件的外形尺寸、装夹受力点灵活调整夹紧单元的位置，无需重新制作专用夹具基板，能大幅缩短新品试制阶段的工装准备周期。从结构设计逻辑来看，基板上的阵列孔采用统一的孔距与孔径公差，所有夹紧模块都通过配套的定位销与基板孔位实现快速定位，夹紧单元本身采用快拆式锁紧结构，松开锁紧件即可沿基板表面滑动调整位置，到位后插入定位销、拧紧紧固件即可完成固定，单组夹紧模块的调整时间可控制在数分钟内，相比传统台虎钳需要重新打表找正的操作，效率提升十分明显。

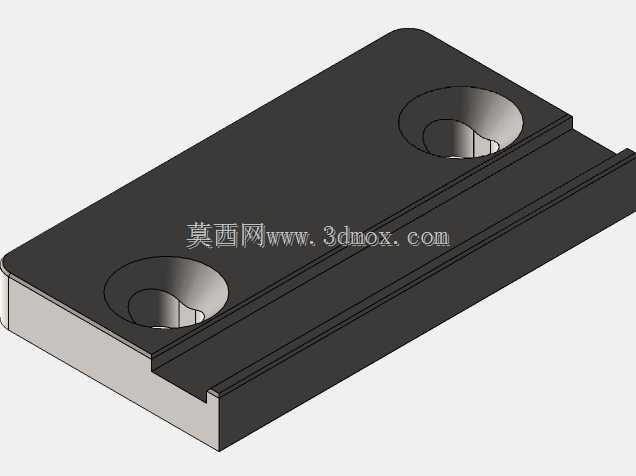

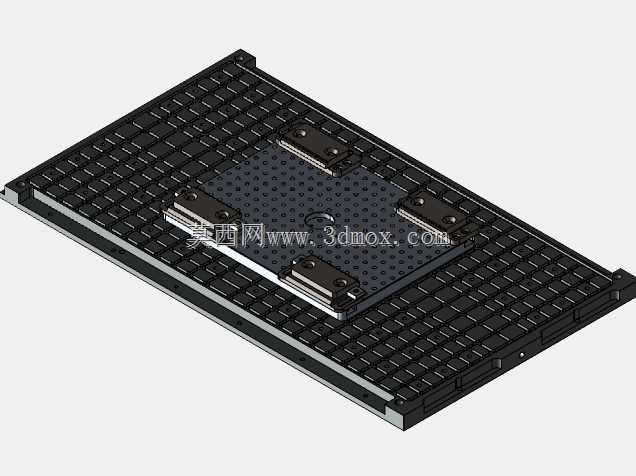

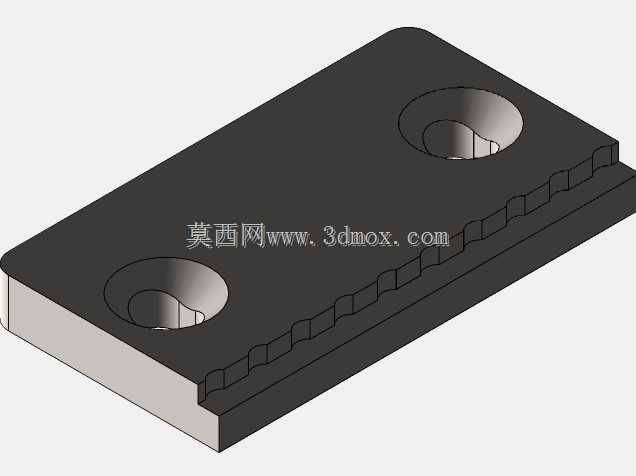

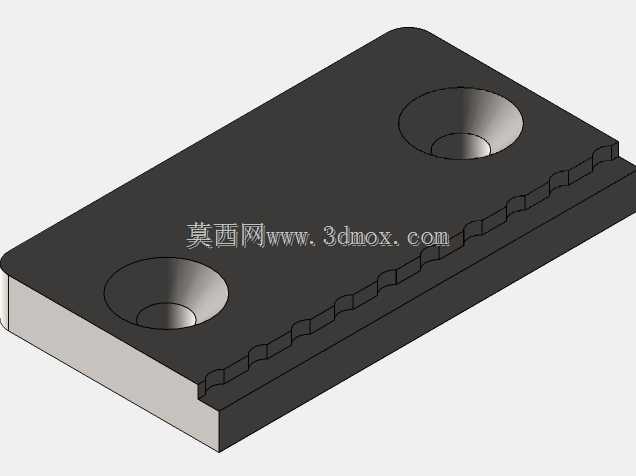

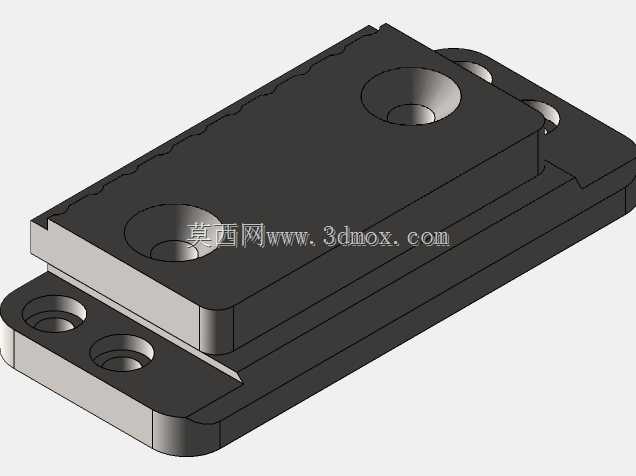

　　夹紧单元的钳口部分做了可替换设计，可根据工件的材质、夹持面形状更换不同材质、不同齿形的钳口块，比如夹持软质铝合金工件时可换铜质钳口避免夹伤表面，夹持毛坯件时可换带尖齿的淬火钢钳口提升夹持摩擦力，防止加工过程中工件移位。整套结构的安装边界可根据使用场景灵活扩展，基板本身可直接通过侧边的安装槽固定在机床工作台上，也可多块基板拼接组成更大的装夹平台，适配不同行程的加工中心、铣床甚至钻床的工作台尺寸，单块基板的厚度经过受力校核，在满负荷夹持多个工件进行铣削加工时，基板变形量控制在微米级，不会因基板变形影响工件的加工精度。

　　在实际生产应用中，这类模块化虎钳尤其适合工装迭代快的精密零件加工车间、科研院所的试制车间，以及承接多品种小批量订单的加工门店，比如在加工异形结构件时，可通过多组夹紧单元的组合，从多个方向对工件施加夹紧力，避开加工刀具的走刀路径，解决传统平口钳夹持异形件时避让困难、夹持不稳的问题。设计过程中对夹紧单元的受力传递路径做了优化，夹紧力通过钳口、滑块、锁紧件直接传递到基板本体，不会在调整机构上产生额外的应力集中，长期反复装夹调整也不会出现机构松动、精度流失的问题。

　　基板上的阵列孔同时兼容通用的定位夹具配件，除了配套的虎钳夹紧单元，还可搭配定位块、支撑柱等其他工装附件，拓展出更多装夹方案，比如装夹薄板类零件时，可搭配多点式支撑块避免工件加工时产生振颤，装夹轴类零件时可搭配V型块定位块实现快速找正。整套结构的所有滑动配合面都做了耐磨处理，表面硬度达到工装使用的耐磨要求，日常使用中只需定期清理孔位内的切屑、给滑动面加注少量润滑油即可维持稳定的使用精度，无需复杂的维护操作。不同于专用夹具只能适配单一工件的局限，这套模块化虎钳通过不同模块的组合，可覆盖从几厘米见方的小型零件到近米级的中型结构件的装夹需求，在小批量生产场景下可替代大量专用工装，减少工装的存储成本与制作成本，同时也能降低工装管理的复杂度，操作人员只需掌握模块的调整与组合方式，即可快速搭建出适配不同工件的装夹方案。
