立式数控钻孔加工工作台结构设计

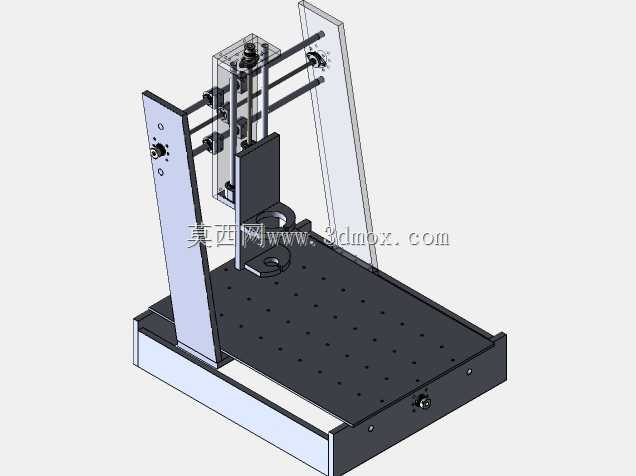

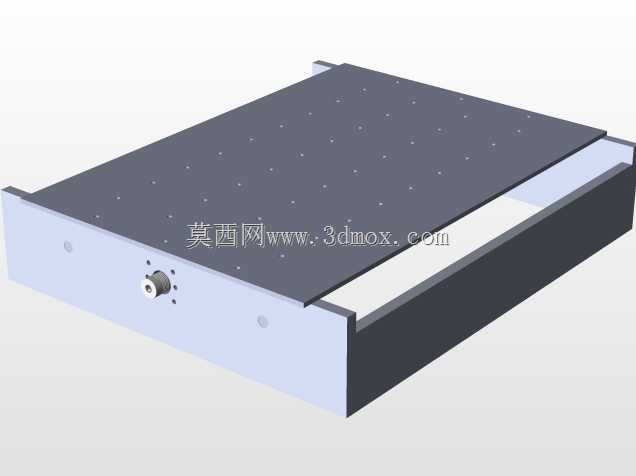

　　这套立式钻孔加工工装的设计，最初是针对小尺寸五金零件、塑料样件的小批量钻孔工序痛点做的优化，之前车间里做小件钻孔要么用台钳夹在普通台钻上，换件找正时间长，遇到需要钻多个等距孔的零件，反复划线打样冲的效率极低，还容易因为装夹歪斜导致孔位超差，所以在做结构的时候首先把工作台面的通用性放在了第一位。台面采用带密集矩阵定位孔的板式结构，孔位按照标准孔距做阵列排布，不管是用快速夹钳、定位销还是自制的异形件夹具，都能直接通过孔位固定，不需要每次在台面上打孔攻丝，适配不同外形的待加工零件，从扁平的片状零件到带一定高度的块状结构件，都能找到合适的装夹点位，台面的边缘做了下沉式的安装边，通过内六角螺栓固定在底部的焊接底座上，底座采用箱式焊接结构，内部加了横向加强筋，避免钻孔时的振动传导导致孔壁出现振纹，底座的底部预留了四个地脚安装孔，可以直接固定在车间的水泥工位上，也可以加装减震垫脚放在移动工作架上，整体安装边界控制在较小的占地范围内，适合放在小批量加工的班组工位，不需要占用大型机床的作业空间。

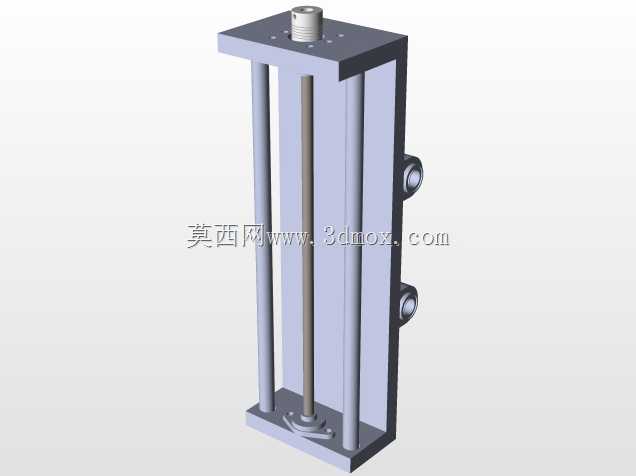

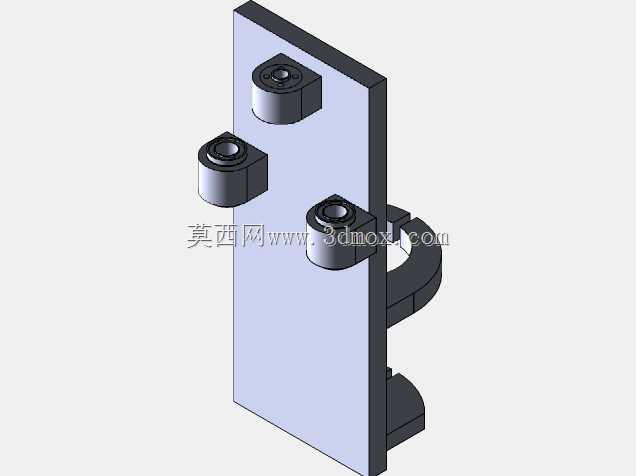

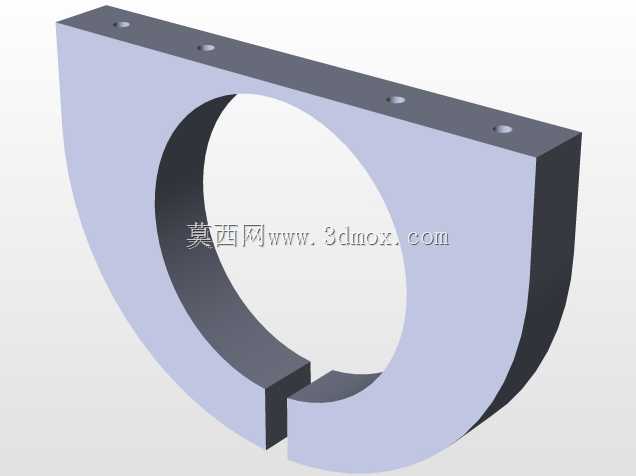

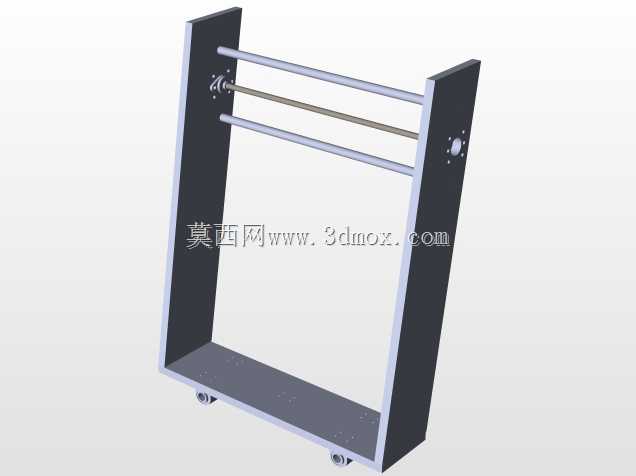

　　立式的进给导向结构采用双光轴配直线轴承的方案，没有选用线轨是考虑到钻孔作业的径向受力比较大，光轴的径向承载能力更强，日常维护只需要定期涂抹润滑脂就行，对车间的粉尘环境适应性更好，不会因为金属切屑掉在轨道面上就导致滑块卡顿。进给滑台上的安装位可以装夹不同规格的钻夹头、气动主轴甚至小型的电动打磨头，不局限于钻孔作业，需要给零件做小范围的端面铣削、倒角的时候，更换对应的执行端头就能用，滑台的进给行程做了硬限位设计，上下两端都装了聚氨酯缓冲块，避免操作时进给超程撞坏主轴或者台面夹具。后侧的立式支撑板和两侧的透明防护挡板做了快拆式的连接，日常清理切屑的时候可以直接把挡板抽下来，不需要拆整个机架，透明挡板的高度刚好覆盖主轴的作业区间，钻孔时的飞屑不会溅到操作人员的方向，同时也不影响观察加工状态。

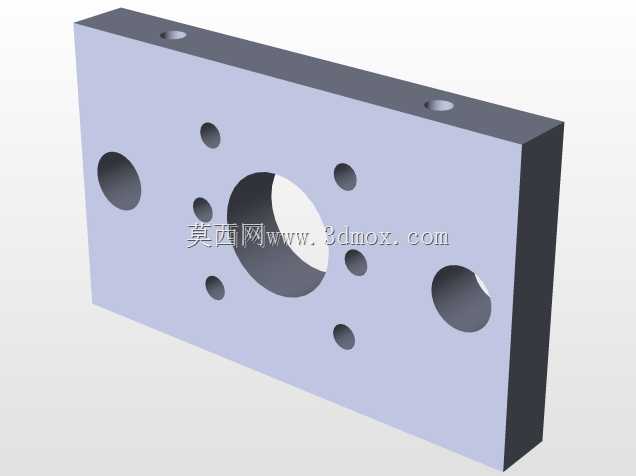

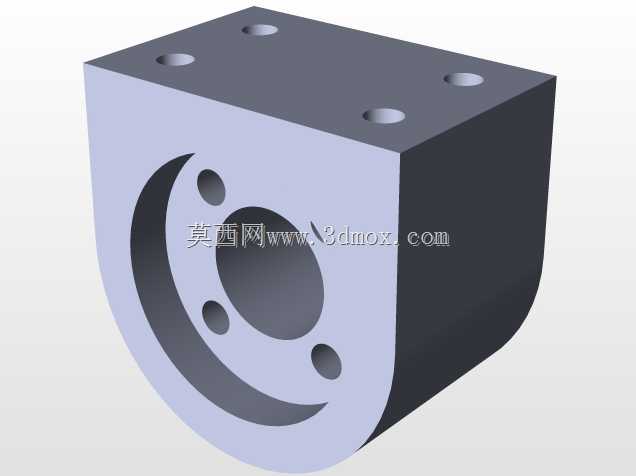

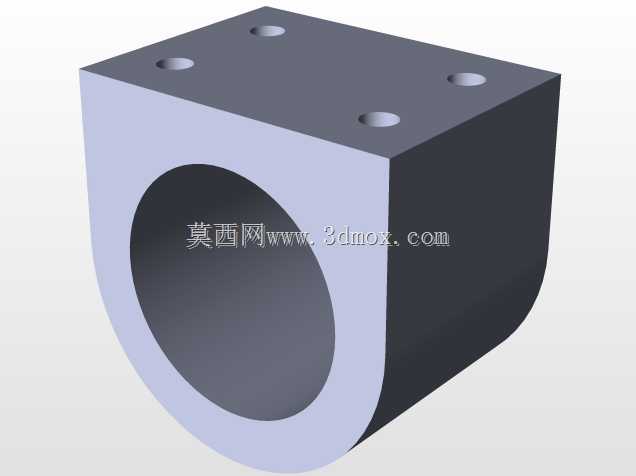

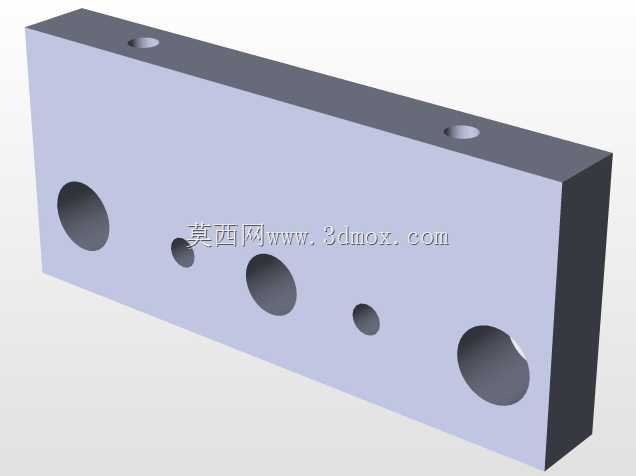

　　当初做结构校核的时候，特意把主轴安装板的厚度做了加厚处理，因为钻孔时主轴受到的轴向进给力会让安装板产生微小形变，如果板厚不够，长期使用后会出现主轴垂直度偏移，钻出来的孔和台面不垂直，装配的时候会出现问题。导向光轴的两端采用轴座刚性固定在上下支撑梁上，两端固定的方式比单端固定的抗振性好很多，加工时的颤振会被两端的支撑结构分散掉，钻出来的孔壁粗糙度更好，不需要额外做铰孔工序就能满足一般的装配精度要求。工作台面的矩阵孔在加工的时候是一次性装夹在加工中心上做的镗孔，保证所有孔位的位置度公差在0.02mm以内，不管是用定位销做零件的重复定位，还是安装组合夹具，都能保证每次装夹的位置一致性，批量加工的时候不需要每次都对刀找正，只需要第一个零件调好主轴位置，后面的零件靠定位销固定就能直接加工，能节省大量的辅助作业时间。

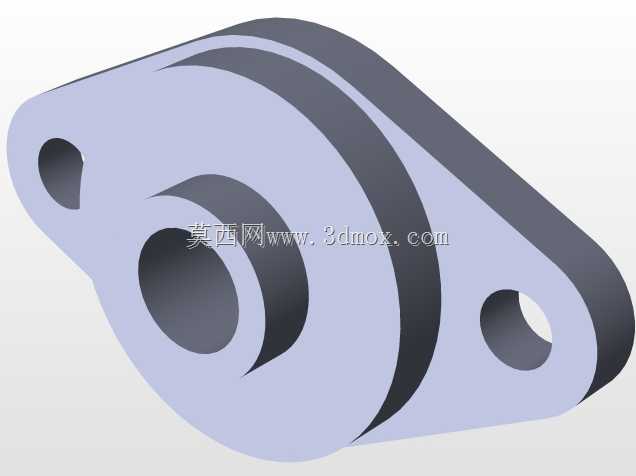

　　整个结构的连接部位尽量采用标准件，所有的螺栓、轴承、轴座都是市面上容易采购的标准型号，后期维护更换配件不需要单独定制，车间的维修人员就能完成更换作业。底部的底座和立式支撑梁之间采用螺栓加定位销的连接方式，装配的时候先靠定位销保证支撑梁和台面的垂直度，再拧紧连接螺栓，后期如果需要搬迁设备，拆开后重新装配也能保证精度不会出现大的偏差，不需要重新做整体的精度校准。考虑到小作坊或者教学实训场景的使用需求，整个结构没有复杂的电控部分，手动进给的操作方式学习成本很低，刚接触机加工的操作人员经过简单讲解就能上手使用，不需要掌握复杂的数控编程知识，就能完成高精度要求的小孔加工工序，相比大型数控钻床，这套工装的投入成本很低，占用空间小，灵活度更高，适合做打样、小批量生产的工序补充，也可以作为自动化改造的基础本体，后续如果需要升级成自动进给，只需要在滑台侧面加装气缸或者伺服电缸，配上对应的限位开关就能实现自动进给作业，不需要对原有主体结构做大的改动。
