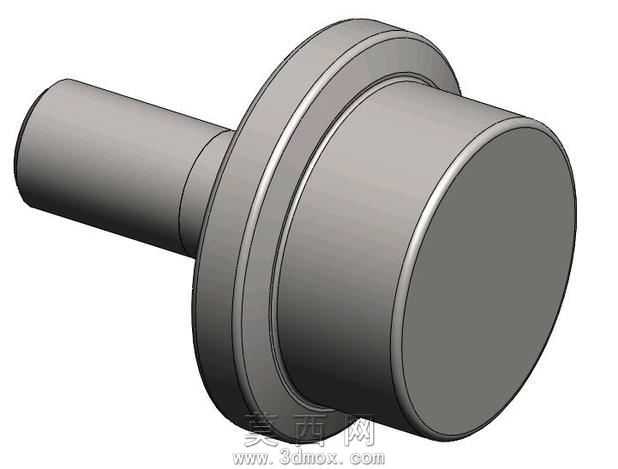

奥斯本FLR-212型凸轮从动件结构设计

本作品为奥斯本FLR-212型凸轮从动件三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的标准化规范，确保模型尺寸精度与实际工业产品的参数完全匹配。建模阶段首先梳理凸轮从动件的核心功能逻辑，该部件作为凸轮机构的关键执行组件，需要承担凸轮轮廓动力传递、往复运动导向、载荷承载的多重作用，因此建模时优先保证各段轴径、法兰盘、辊体外圆的同轴度公差符合行业设计要求。模型采用参数化建模思路构建，将芯轴轴段长度、直径，法兰盘厚度、外圆尺寸，辊体宽度、外径等关键尺寸设置为可调整参数，方便后续根据不同安装场景快速修改适配。材质渲染阶段，针对该部件的实际应用场景，为整体赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原淬硬处理后金属零件的哑光金属质感，同时对轴段与辊体的配合面、法兰安装端面做细微的质感区分，清晰呈现不同加工面的工艺特征。结构设计上，该从动件采用一体式芯轴搭配加宽辊体的结构，芯轴一端为安装定位轴段，中间设置限位法兰盘，另一端为与凸轮轮廓接触的辊体工作段，法兰盘可在安装时起到轴向定位作用，避免从动件工作过程中出现轴向窜动，加宽的辊体可以增大与凸轮轮廓的接触面积，降低接触应力，提升部件的重载承载能力与使用寿命。建模过程中对各部位的过渡圆角做了精细化处理，在轴径变化处、法兰与轴段衔接处均设置了符合机械加工工艺的圆角特征，避免应力集中问题，同时还原了零件的倒角、退刀槽等细微工艺结构，让模型不仅具备外观展示效果，更能直接用于后续的工程图导出、运动仿真、有限元受力分析等工作。整体模型结构简洁紧凑，没有冗余的几何特征，各部件的装配关系清晰明了，完整还原了奥斯本FLR系列凸轮从动件的结构特点，可直接用于凸轮机构的整体装配设计、运动模拟演示以及机械设计教学场景使用。
