工业传动用滚子链三维结构模型

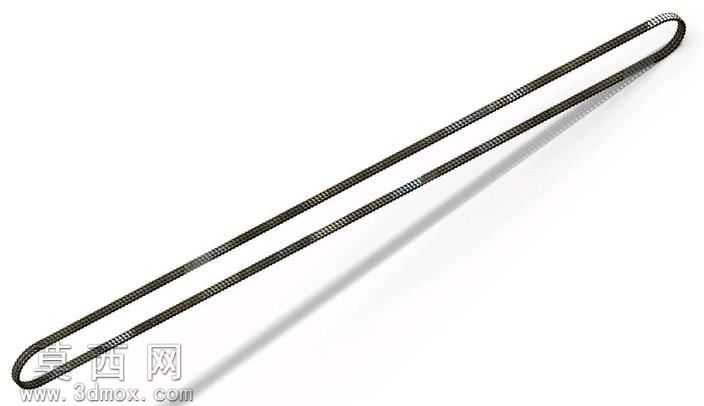

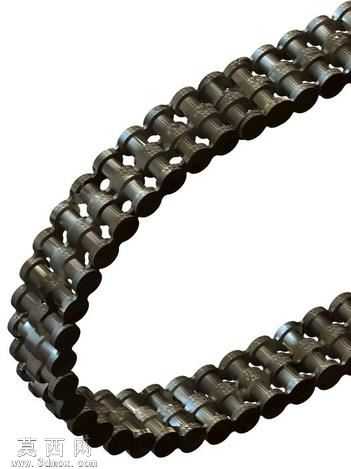

本滚子链三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循机械设计标准中滚子链的实际尺寸规范，完整还原了滚子链的装配结构与细节特征。模型构建从单节链节的零件建模开始，依次完成内链板、外链板、销轴、套筒、滚子五个核心零件的独立建模：内、外链板采用8字形轮廓设计，建模时通过草图绘制精准还原链板的圆弧过渡与孔位尺寸，对链板边缘做了符合实际加工的倒角处理，避免应力集中的结构特征；销轴与套筒采用同轴配合设计，建模时严格控制两者的配合公差，保证装配后可实现相对转动；滚子作为与链轮啮合的核心部件，建模时保证其外圆柱面的光滑度，还原滚子可绕套筒自由转动的结构特性。完成单节链节的虚拟装配后，通过阵列与配合约束完成整段链条的拼接，模型中各链节间保留了真实的转动自由度，可模拟链条弯曲、啮合传动的运动状态。材质渲染阶段，针对链条的金属材质特性，赋予各零件合金钢材质属性，调整金属粗糙度、反光度参数，还原工业链条经热处理后的深色金属质感，表面做了细微的纹理处理，模拟实际使用中金属表面的轻微氧化与磨损质感，让渲染效果更贴近真实工业零件的视觉表现。结构设计上，模型完整复现了滚子链的铰接结构，相邻链节通过销轴实现铰接，保证链条可在两个垂直平面内实现一定角度的弯折，适配链轮的弧形啮合轨迹；各零件间的配合关系完全参照实际装配工艺，内链板与套筒、外链板与销轴采用过盈配合固定，套筒与销轴、滚子与套筒采用间隙配合，保证传动过程中各活动部件可灵活转动，减少传动磨损。设计思路围绕滚子链的实际传动功能展开，建模时优先保证结构的准确性与可装配性，所有尺寸参数符合通用滚子链的标准规格，可直接用于传动机构的运动仿真、装配干涉检查，也可作为机械设计教学、传动方案演示的数字化模型使用，模型同时导出了多种通用三维格式，可适配不同三维软件的导入使用需求，方便设计人员在不同项目中调用参考。
