改装款城市通勤电动自行车结构设计

　　这款改装电动自行车的设计，核心瞄准城市短途通勤的实际使用场景，覆盖日常3-10公里的出行需求，包括上班族通勤、社区周边采购、短距离接驳公共交通等高频使用场景，相比传统人力自行车，它能降低长距离骑行的体力消耗，相比燃油代步工具，它的使用成本更低、停放更灵活，适配城市非机动车道的通行规则，也能满足部分用户对个性化改装代步车的使用需求。

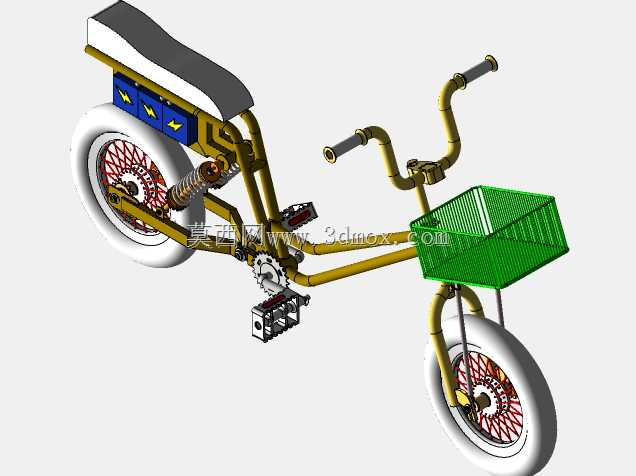

　　从实际用途来看，这款车型在保留基础人力骑行功能的前提下，加装了电力驱动单元，既可以纯电力驱动完成代步出行，也可以切换为人力骑行模式兼顾运动需求，还能实现助力骑行模式，在爬坡、逆风路段降低骑行负担。前置的置物篮可以放置随身背包、采购的小件物品，后置的宽大坐垫能提升长时间骑行的乘坐舒适度，后轮位置加装的弹簧减震结构，能够过滤城市路面常见的井盖接缝、轻微坑洼、减速带带来的颠簸，提升骑行过程的平顺性。

　　在功能特性的设计上，这款车型做了多维度的适配调整。车架采用低跨点的结构设计，上下车不需要大幅度抬腿，适配不同身高的使用者，不管是日常穿通勤装还是裙装都能方便上下车。车把采用直立式的设计，骑行时上半身不需要过度前倾，保持相对直立的坐姿，长时间骑行不容易出现腰肩酸痛的问题。驱动单元的电池模块布置在车架中部脚踏附近的位置，能够降低整车的重心，提升行驶过程中的稳定性，避免电池后置带来的车尾过重、转向发飘的问题。车轮采用辐条式轮毂搭配宽幅轮胎，宽胎能够提升与路面的接触面积，在湿滑路面行驶时能提升抓地力，减少侧滑的风险，辐条结构也能在受到路面冲击时产生一定的形变，辅助缓冲路面震动。脚踏结构保留了传统自行车的曲柄传动设计，即使电力系统出现故障，也能像普通自行车一样依靠人力骑行，不会出现半路无法移动的问题。

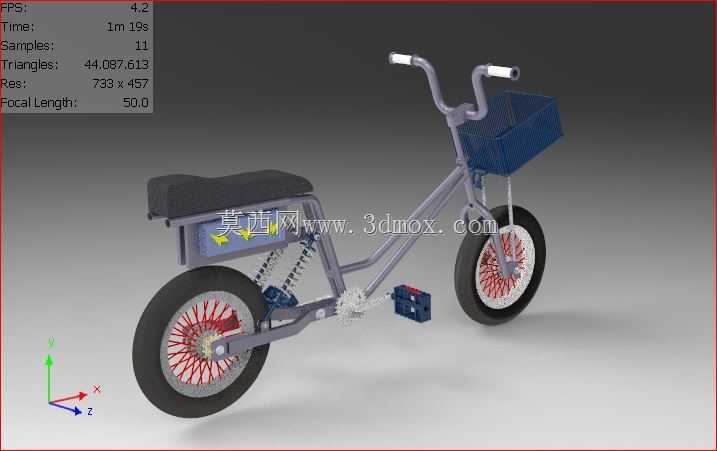

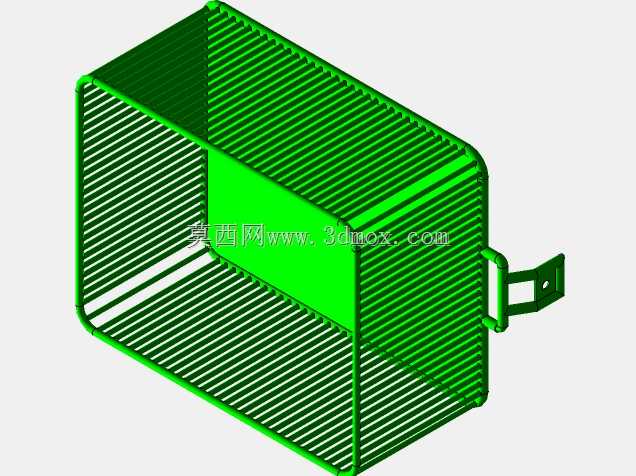

　　设计思路上，这款车型参考了经典Super73车型的结构特征，同时做了适配城市使用的优化调整。首先是重心分配的校核，在三维建模过程中对整车的重心位置做了仿真分析，将电池、控制器等重量较大的部件布置在车架前后轮之间的中部区域，让整车重心落在两轮中心连线的中点附近，无论是直行还是转向都能保持更好的稳定性。其次是减震结构的匹配，后轮采用弹簧减震支撑的后摇臂结构，建模过程中模拟了不同载荷下的减震行程，确保在承载75kg乘员加上前置篮5kg载荷的情况下，减震不会出现触底的情况，同时也不会因为减震刚度过高导致过滤颠簸的效果变差。车把的宽度做了适配城市通行的调整，控制在60cm左右，能够顺利通过小区的非机动车道闸、人行道的隔离桩，避免车把过宽在狭窄路段通行受阻。前置置物篮采用镂空的框架结构，在保证置物空间的前提下降低自身重量，同时通过支架与车架前叉上方的位置刚性连接，不会因为车把转向导致置物篮内的物品晃动影响转向操作。

　　从外形尺寸与安装边界来看，这款车型的整车长度控制在120cm左右，整车高度在车把位置约为100cm，轴距约为85cm，这个尺寸参数能够适配大多数小区的非机动车停车位，也能顺利进入住宅电梯，方便用户将车辆推回家中充电，避免户外充电的安全隐患。各个部件的安装边界在建模时都做了干涉检查：转向结构在最大转角下，前叉不会与车架、前置篮产生磕碰；后轮减震在最大压缩行程下，后摇臂不会与车架、后轮挡泥板产生干涉；脚踏在转动过程中，不会与电池外壳、车架下管产生剐蹭；车轮转动时，轮胎与前后叉的间隙保持在1cm以上，即使轮胎沾附泥沙也不会出现卡滞的问题。所有外接部件的安装孔位都与车架的预留安装位做了匹配，电池、控制器的走线都沿着车架管材内部布置，既避免线路外露被剐蹭损坏，也能让整车外观更简洁。

　　在实际结构设计过程中，还考虑了日常维护的便捷性，电池模块采用快拆结构，不需要额外工具就能取下充电；刹车线、变速线的走线预留了足够的调整余量，后续更换维护时不需要拆解过多的车架部件；车轮采用标准的快拆轴结构，爆胎时可以快速拆卸车轮补胎更换，不需要复杂的专用工具。整车的结构强度在建模时做了基础的受力仿真，车架管材采用常见的自行车钢管材质，在正常通勤载荷下不会出现结构变形，关键的焊接位置都做了应力集中的优化，避免长期使用出现焊缝开裂的问题。
