带置物框架的脚踏载货自行车结构设计

　　这款带置物框架的脚踏载货自行车，核心定位是短距离人力载运场景，适配社区生鲜配送、市集零散货物转运、厂区内部小件物料周转等不需要机动动力的运输需求，相比普通两轮自行车，它的核心改动是在车身中部集成了笼式置物框架，解决了普通自行车载物空间不足、货物易滑落的痛点。从结构设计逻辑来看，整车保留了标准自行车的转向、传动、行走核心系统，前轮转向机构沿用常规自行车的前叉与车把连接结构，转向角度预留了足够的回转空间，即使搭载中部置物架也不会出现转向干涉；传动系统保留了脚踏、曲柄、链条与后轮飞轮的成熟传动方案，维修替换件可直接通用市售标准自行车配件，降低后期维护成本。

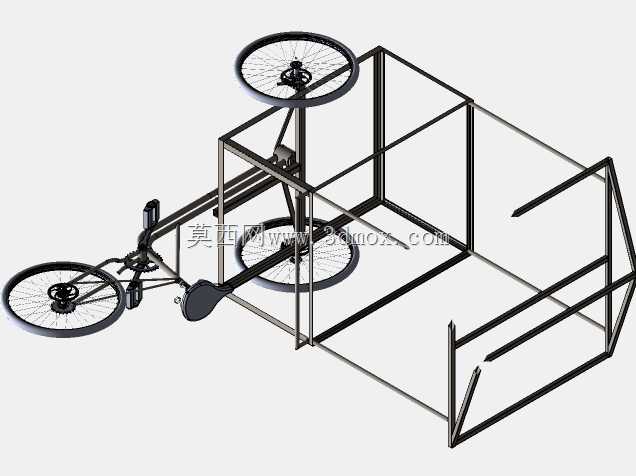

　　中部的笼式置物框架采用矩形管材拼接而成，框架底部与自行车主梁、后下叉做了多点刚性连接，避免载物后出现框架晃动的问题，框架四周预留了绑带安装孔位，运输时可通过绑带固定不同尺寸的货物，框架内部的有效置物空间经过尺寸校核，可容纳常规尺寸的周转箱、食材收纳筐，完全匹配社区配送、市集运货的常规载物需求。轮组部分采用了三个车轮的布局结构，前轮负责转向，中部与后轮共同承载置物架的载荷，相比两轮结构，三轮布局在驻车、低速行驶时不需要额外支撑即可保持直立，载物状态下的稳定性大幅提升，即使装载较重的货物也不会出现侧翻风险，三个车轮均采用标准自行车轮组规格，辐条、轮圈、内外胎均可通用常规配件。

　　安装边界方面，整车的宽度控制在常规非机动车通行的宽度范围内，可顺利通过小区单元门、市集狭窄通道，长度方向在普通两轮自行车的基础上仅增加了置物框架的延伸段，转弯半径与普通载货自行车接近，不需要额外的通行空间。设计过程中对车架的受力点做了针对性强化，置物框架与车身连接的位置增加了三角加强筋结构，避免长期载物出现焊缝开裂、管材变形的问题，脚踏位置与置物框架之间预留了足够的腿部活动空间，骑行时腿部不会与框架、货物发生磕碰，车把高度、鞍座位置均参考常规成人自行车的人机工程尺寸设置，长时间骑行也不会产生过度疲劳。

　　框架的上部采用开放式设计，既可以放置高度略高于框架的货物，也可以根据使用需求加装盖板、保温层等附属结构，拓展为保温配送车、工具收纳车等不同功能的载具，整车没有复杂的异形结构，所有管材拼接均采用常规焊接工艺即可完成加工，生产制造成本较低，适合小批量定制或自行改装使用。
