苏格兰福尔柯克轮等比例缩小结构模型

　　做水工装备配套结构设计的同行大多对福尔柯克轮不陌生，作为运河通航体系里的旋转式升船核心结构，它打破了传统斜面升船、垂直升船的布局逻辑，靠单组巨型转轮结构实现不同水位差下的船舶转运，这套等比例缩小的模型，完整还原了真机的结构逻辑，没有做过度的外观简化，不管是做水工装备科普展示，还是做升船机构的原理验证，都能提供很直观的结构参考。

　　从实际应用场景来看，这类等比例缩放的结构模型，首先可以用于高校水工机械、港口机械专业的原理教学，相比平面图纸，实体化的等比模型能让学习者快速理解转轮的重力平衡逻辑、槽体定位逻辑，不需要对着二维剖面反复脑补空间结构；其次在水工装备展会、科普场馆的展陈场景里，这类精准还原的模型比纯宣传展板更有说服力，能让观展者快速理解旋转升船的工作过程；另外对于从事升船机、特种回转升降装备设计的工程师来说，这套模型可以作为结构方案验证的参照，在做同类型回转式转运装备的概念设计时，能快速对照其支撑布局、配重逻辑调整自身方案的结构合理性。

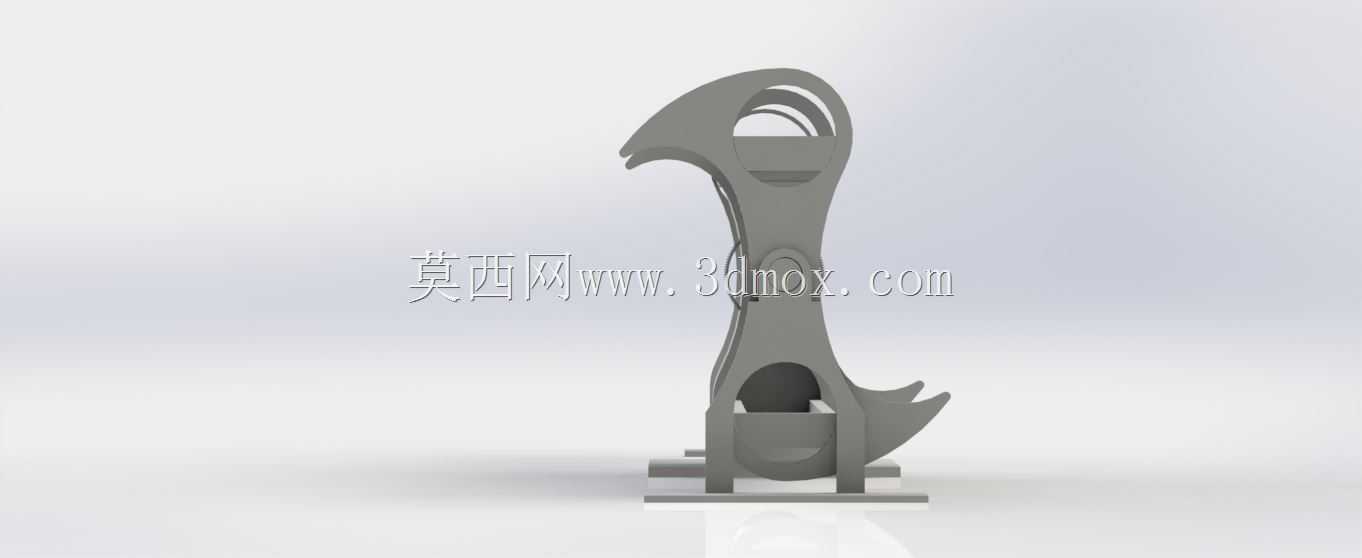

　　这套模型在设计时完全遵循真机的结构比例做缩放，没有为了简化加工改变核心构件的相对位置，转轮的主支撑臂采用对称式布局，和真机一样将两个船槽分别布置在转轮的对称轴线两侧，靠重力自平衡降低回转驱动的负载，这也是福尔柯克轮最核心的设计亮点——不需要大吨位的驱动结构就能完成数千吨级船槽的回转升降，模型里完整保留了这个对称平衡的结构特征，支撑臂上的镂空减重结构也和真机保持一致，没有做成实心臂体，能直观展示真机在减重设计上的思路。

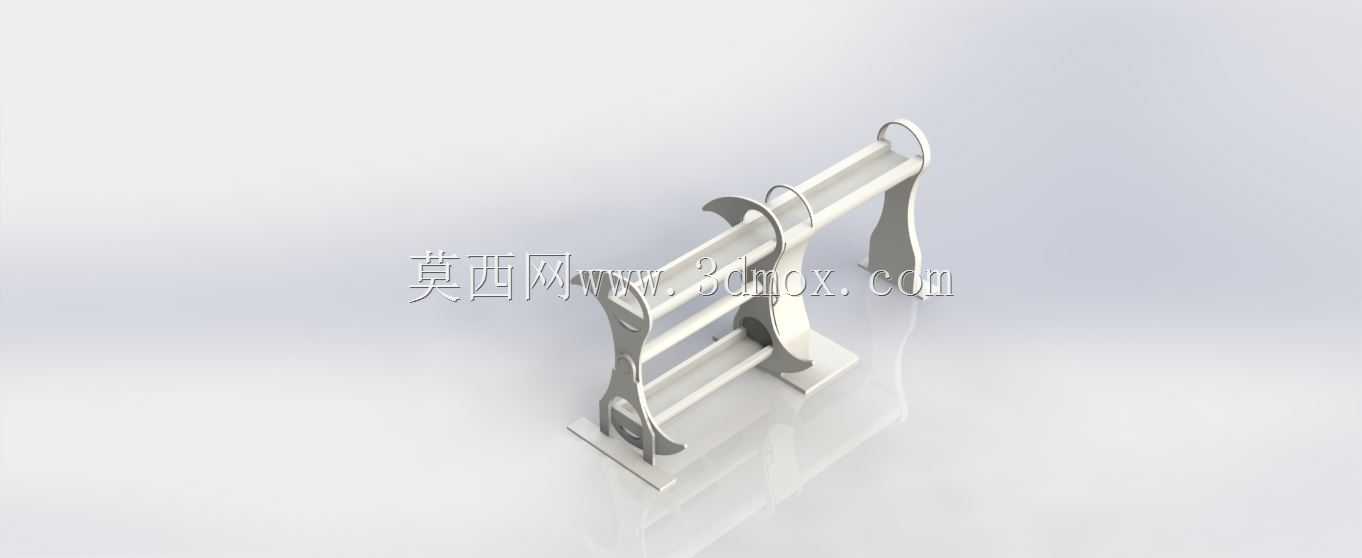

　　从安装边界来看，这套等比例模型的底座采用了和真机一致的固定式支撑结构，底部支撑座的安装孔位完全按比例缩放，放置时只需要保证底座支撑面水平，就能让转轮结构保持稳定的回转状态，不会出现重心偏移卡滞的问题；转轮的回转中心高度、船槽的摆动间隙都严格按比例还原，转动过程中船槽始终保持水平状态，和真机工作时的状态完全一致，不会因为缩放出现结构干涉。

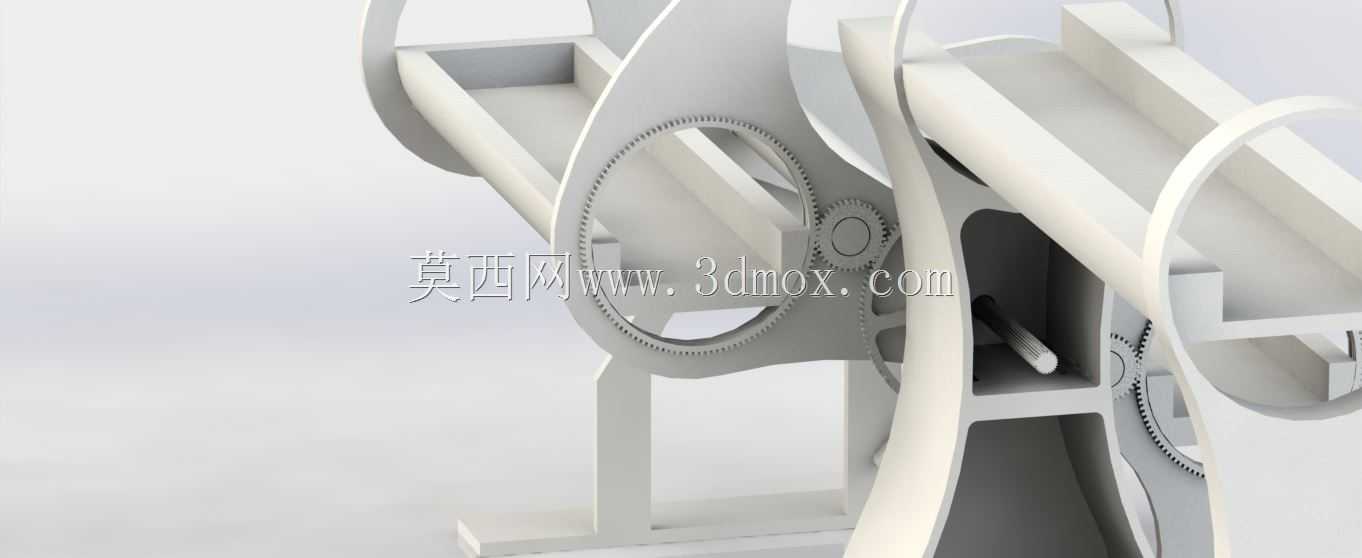

　　在功能特性上，模型还原了福尔柯克轮的核心动作逻辑：转轮绕中心轴回转时，两端的船槽靠自身重力始终保持水平，不会随转轮转动出现倾斜，这也是旋转升船机能平稳转运船舶的关键，模型里的船槽铰接结构完全复刻了真机的铰接点位置，转动过程中没有多余的晃动，能清晰展示重力自平衡的结构原理；主支撑臂上的弧形加强筋结构也按比例做出，还原了真机在大负载下的结构加强设计，能让观察者清晰看到臂体的受力传递路径——从船槽铰接点到中心回转轴，再到底部支撑座，整个力流路径和真机完全一致。

　　很多人做这类知名工程的缩比模型时，容易只做外观曲面忽略内部的结构逻辑，这套模型没有走这个路线，从中心回转轴的支撑结构到底座的固定方式，都严格参照原始设计的尺寸比例做缩放，甚至连支撑臂上的减重孔位置、形状都和真机保持一致，没有随意修改结构细节。对于做结构设计的从业者来说，这类精准还原的缩比模型，比单纯的三维曲面模型更有参考价值，能在方案构思阶段快速验证结构布局的合理性，尤其是在做回转式升降、自平衡类装备设计时，可以参照其配重布局、铰接点位置优化自身方案，减少设计阶段的结构干涉问题，也能在方案汇报时作为直观的展示载体，让非技术背景的决策者快速理解装备的工作逻辑。
