槽型托辊组输送承载支撑结构

　　在散料输送的现场工况里，槽型托辊组是带式输送机上直接接触输送带、承担物料载荷的核心部件，这套结构的设计合理性直接决定了输送带的运行寿命、物料输送过程的稳定性以及整条输送线的运维成本。从实际应用场景来看，这类托辊组广泛用在矿山、港口、电厂、建材厂的散料输送线上，不管是输送煤炭、矿石、砂石还是粮食类散料，槽型的结构设计都能把输送带兜成符合物料安息角的凹槽形态，避免输送过程中物料撒漏，尤其是在带速较高、输送倾角存在的工况段，槽型托辊的侧挡约束作用会体现得格外明显。

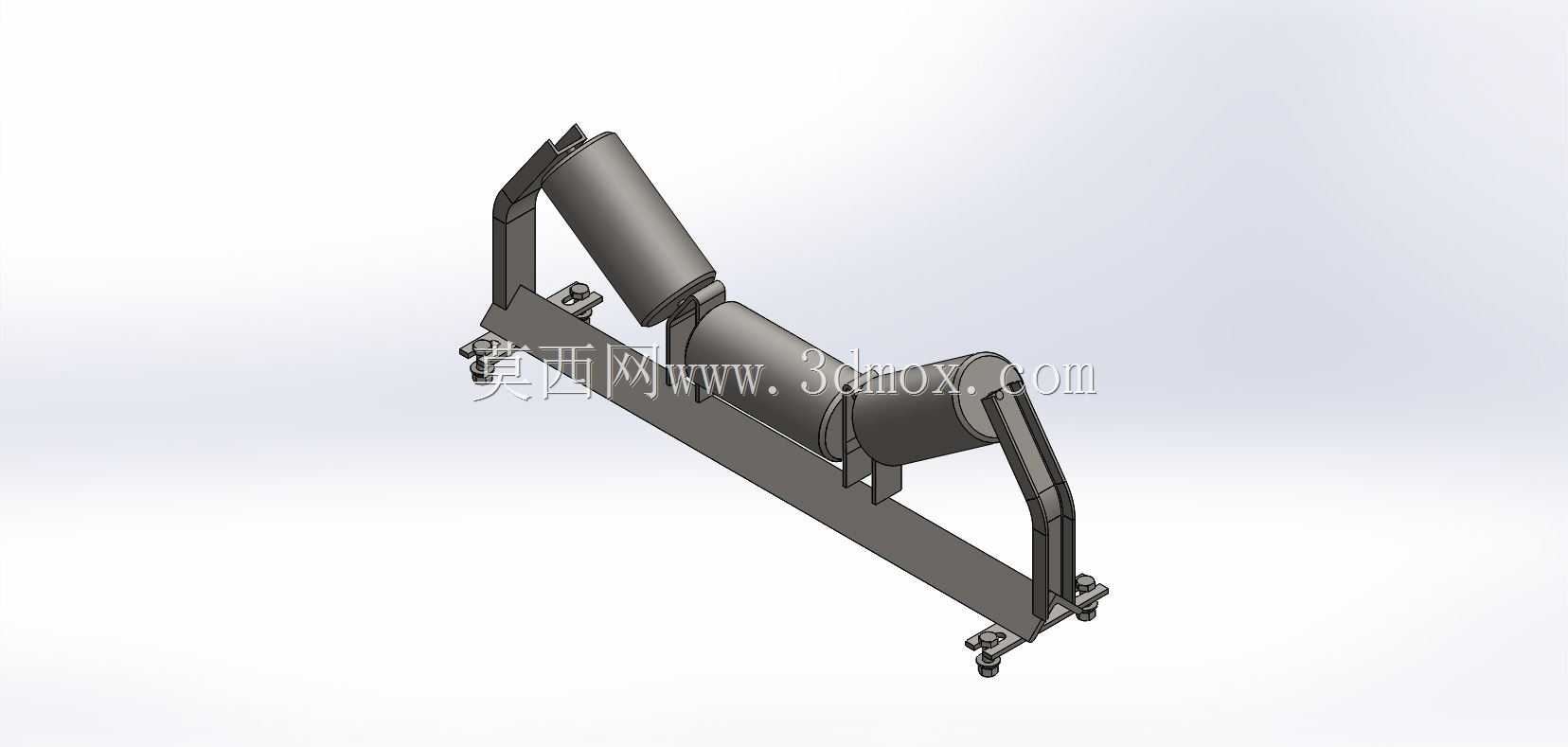

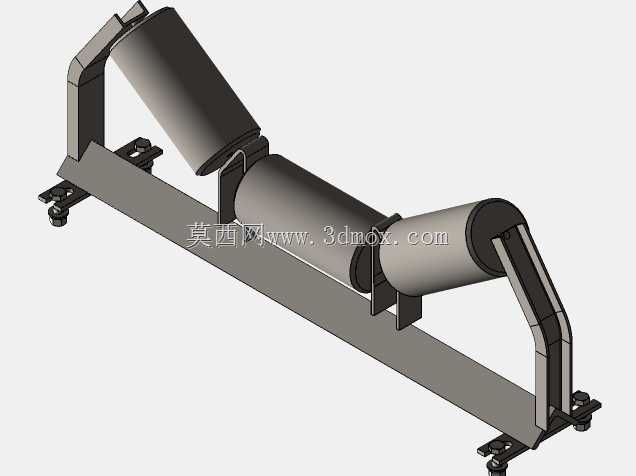

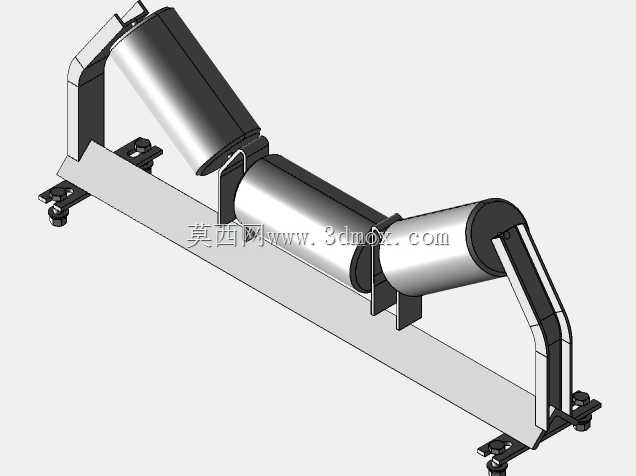

　　这套托辊组采用三辊式槽型布局，中间水平布置的托辊承担主要的垂直载荷，两侧倾斜布置的托辊形成槽角，常规工况下槽角一般设置在30度到35度区间，这个角度区间既能够保证足够的物料装载截面积，又不会因为侧辊倾角过大导致输送带边缘出现额外的弯折磨损。托辊的辊体采用无缝钢管加工，两端装配冲压轴承座，内置密封结构的滚动轴承，保证辊体转动灵活的同时，能够阻挡现场的粉尘、水汽进入轴承内部，延长托辊的使用寿命，毕竟在散料输送现场，粉尘侵入是托辊失效的最主要诱因，密封结构的设计直接决定了托辊的无故障运行时长。

　　从安装边界来看，这套托辊组的支架采用型钢焊接成型，底部预留了与输送机中间架连接的安装孔位，安装时可以通过调整支架的固定位置，保证整组托辊的中心线与输送机纵向中心线重合，避免输送带出现跑偏问题。支架上的辊子安装支座采用冲压成型的卡槽结构，托辊轴可以直接卡入卡槽内，不需要额外的紧固件固定，更换托辊的时候只需要把旧托辊抬出卡槽，新托辊卡入即可完成更换，大幅缩短现场运维的停机时间，这对于连续作业要求高的输送线来说是非常实用的设计细节。

　　设计过程中首先要核算的是托辊的承载能力，根据输送物料的堆积密度、带速、输送带宽确定单组托辊需要承担的动载荷与静载荷，辊体的壁厚、轴承的选型都要匹配载荷要求，避免重载工况下辊体出现弯曲变形、轴承过早损坏的问题。其次要考虑托辊的径向跳动量，径向跳动过大会导致输送带运行过程中出现颠簸，一方面会加剧物料撒漏，另一方面会带动整条输送带出现周期性振动，加速输送带的疲劳损坏，因此加工过程中对辊体的圆度、同轴度都有明确的公差要求。另外，侧辊的倾角设计需要匹配所选用的输送带类型，对于织物芯输送带来说槽角可以适当取大，对于钢绳芯输送带来说要考虑输送带的最小弯曲半径，避免槽角过大导致输送带芯层出现弯折损伤。

　　实际使用过程中，托辊组的布置间距也有明确的工程要求，在受料段因为物料冲击载荷大，托辊布置间距要适当加密，在回程段托辊间距可以适当放大，而这套槽型托辊作为承载段的标准支撑部件，其安装尺寸完全适配通用带式输送机的中间架规格，可以直接替换同规格的老旧托辊组，不需要对原有输送机结构做额外改造。支架的表面处理采用喷塑或者镀锌工艺，能够适应露天、高湿、高腐蚀的现场工况，避免支架过早锈蚀失效，托辊的辊体表面也可以根据工况需求选择包胶处理，在输送磨琢性强的物料时，包胶层能够降低物料对辊体的磨损，同时增加辊体与输送带之间的摩擦力，减少输送带打滑的概率。

　　很多现场运维人员容易忽略托辊的转动阻力问题，如果托辊的密封结构阻力过大，会导致整条输送机的运行功率损耗上升，严重时甚至会出现托辊不转、输送带与托辊之间发生滑动摩擦，短时间内就会磨穿托辊管壁、磨坏输送带覆盖层，因此在设计阶段就对轴承的润滑、密封结构的摩擦阻力做了优化，保证托辊在长期运行过程中转动灵活，不会出现卡滞问题。另外，托辊轴采用冷拉圆钢加工，轴的两端铣出扁位，卡入支架卡槽后不会发生转动，避免托辊轴与支架之间出现相对磨损，保证安装定位的可靠性。
