落地式亚克力信息展示立架结构设计

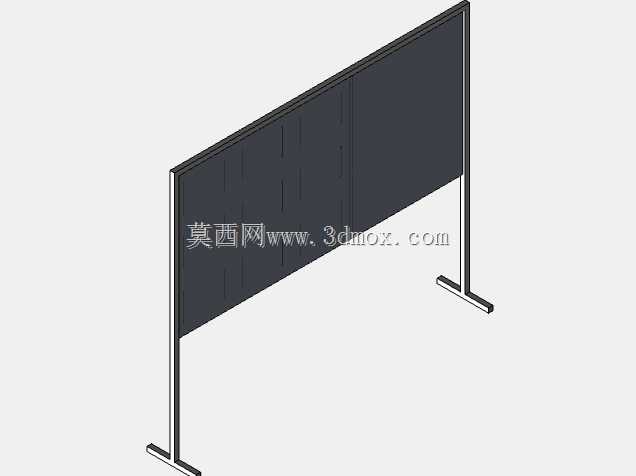

　　这款落地式亚克力展示立架，主要面向车间生产工位、实验室操作区、仓储分拣通道这类需要近距离传递固定信息的场景设计，区别于墙面张贴的公告形式，立式结构不需要依托墙面固定，可根据动线调整摆放位置，适配临时调整的工位布局或者阶段性的信息公示需求。从结构组成来看，整套立架分为支撑底架、竖向立柱、展示面板三个核心部分，底部采用T型落地支撑结构，两根横向支脚向前后方向延伸，支脚长度经过配重核算，在展示面板满装亚克力卡槽的状态下，即使受到侧向的轻微触碰也不会发生侧翻，支脚与地面接触的端面预留了防滑胶垫的安装槽，可粘贴橡胶垫避免划伤环氧地坪或者瓷砖地面，同时减少滑动位移的可能。

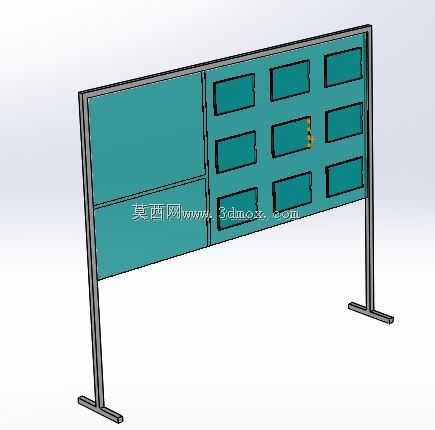

　　竖向立柱采用矩形薄壁型材加工，两根立柱平行布置在展示面板的左右两侧，立柱与底部支脚采用角码加螺栓的连接形式，不需要现场焊接，组装时只需要常规内六角扳手即可完成装配，拆解后可平板包装，降低长途运输的空间占用成本。展示面板部分采用分块式设计，左侧为整块大尺寸亚克力面板区域，可用于张贴大幅的作业指导书、工艺流程图或者安全警示总图，右侧区域做了九宫格分块卡槽设计，每个卡槽为独立的亚克力插槽结构，插槽边缘做了15度的导入倒角，更换内部纸质信息页时不需要拆卸面板，直接从侧边抽出即可完成更换，单块卡槽的尺寸适配常规A5幅面的信息卡片，可用于放置单点作业提示、物料标识、点检记录说明这类碎片化的信息内容。

　　面板与立柱的连接采用隐藏式螺栓固定，螺栓头从面板背面嵌入，正面看不到外露的紧固件，保证展示面的平整美观，面板整体做了2度的向后仰角设计，站立状态下观看时视线与面板接近垂直，减少反光造成的信息读取障碍，这个仰角角度经过多次调整，既不会因为角度过大导致面板顶部积灰，也不会因为角度过小出现站立观看时的视觉畸变。在安装边界上，整套立架的总高度控制在1.6米左右，底部支脚的总宽度不超过0.8米，放置在工位侧边或者通道旁时不会占用过多的通行空间，通道预留1.2米净宽的情况下就可以摆放，不会影响人员和小型周转车的通行。

　　面板部分的亚克力板材选用3mm厚度的高透明亚克力，兼顾透光性和结构强度，日常擦拭清洁时不会轻易产生划痕，卡槽的内部间隙预留了0.2mm的余量，即使纸张因为温湿度变化产生轻微变形也不会出现卡滞或者抽拉困难的问题。设计过程中特意规避了复杂的曲面结构，所有零部件都采用平板切割加简单折弯的加工工艺，不需要开模，小批量制作时可以直接采用激光切割下料，加工周期短，改造成本低，如果需要调整展示区域的布局，只需要更换前面板的板材即可，支撑和立柱部分可以通用，降低后续的改造成本。实际使用场景中，这类展示架还可以根据需求在面板顶部加装小型LED灯带，用于光线不足的区域补充照明，底部支脚也可以加装万向脚轮，转变为可移动的信息展示架，适配需要频繁更换展示位置的临时培训点或者现场巡检点位。结构受力方面，竖向立柱的型材壁厚经过受力校核，在面板承受常规风压或者意外碰撞时，立柱的变形量控制在允许范围内，不会出现永久性的弯曲变形，连接部位的螺栓选用标准件，损坏后可以直接在五金市场采购替换，不需要定制特殊配件，后期维护成本极低。
