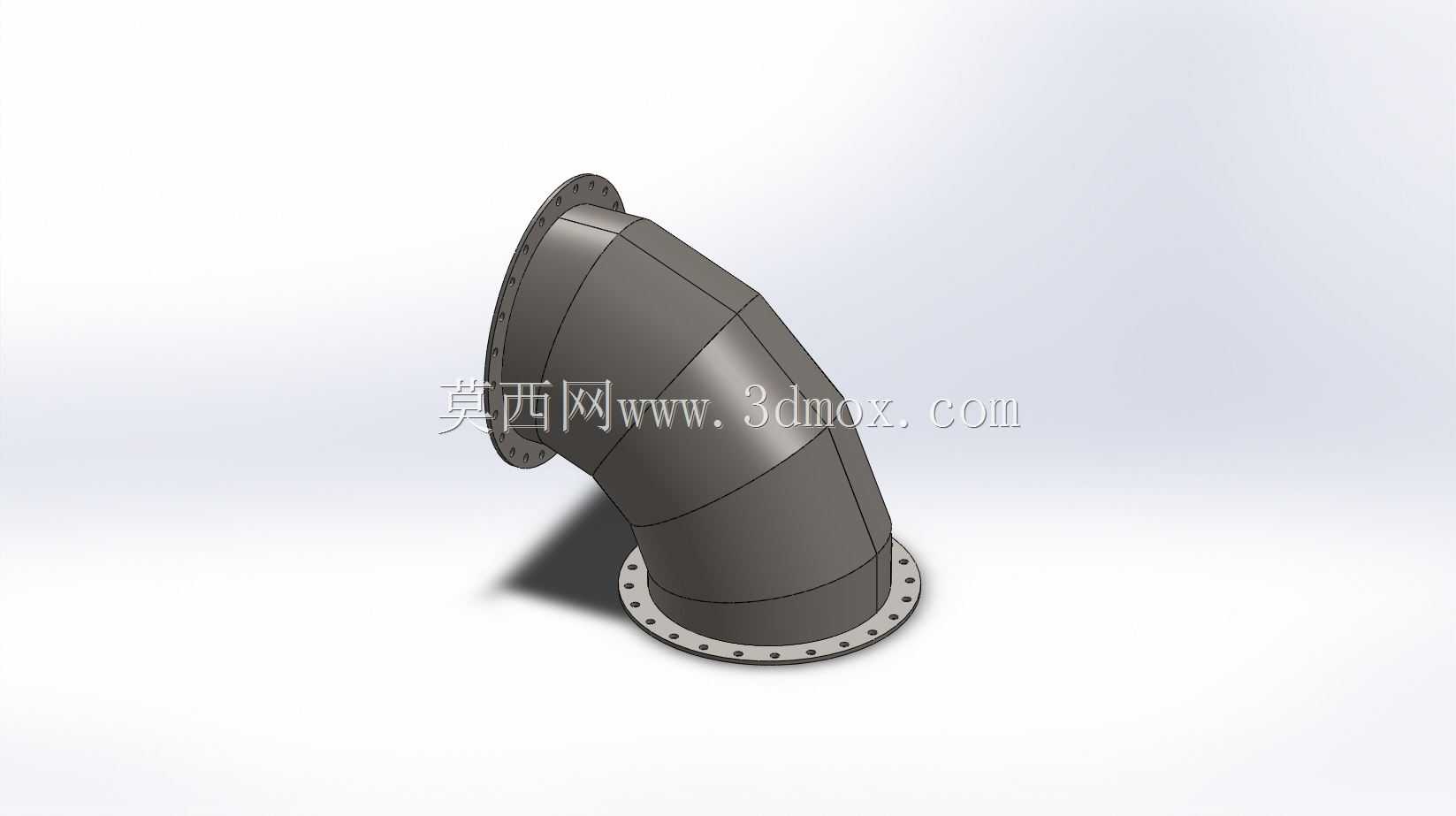

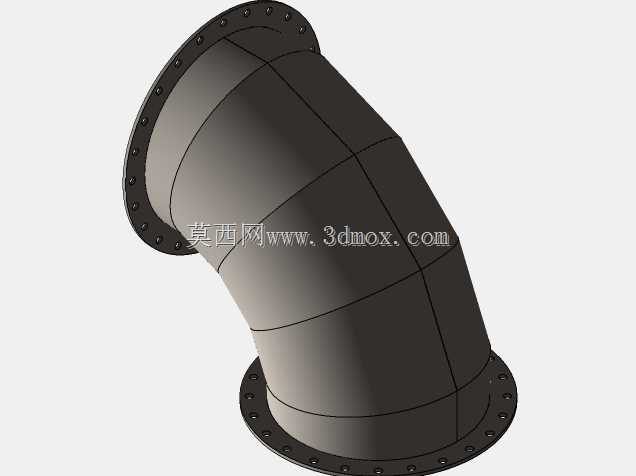

五段式带法兰90度30英寸钣金弯头结构

　　在大口径流体输送管网的现场布设中，受场地竖向、水平走向的转向限制，90度弯头是管路系统里用量极大的转向连接件，而针对30英寸这类大公称直径的管路，若采用一体铸造成型的弯头，不仅单件重量大、生产周期长，运输与现场吊装的成本也会居高不下，采用多段斜切拼接的钣金工艺制作弯头，是工程领域兼顾结构强度、加工成本与安装效率的成熟方案。这款弯头采用五段式钣金拼接结构，两端自带同规格法兰连接端，整体转向角度为90度，适配30英寸公称通径的管路系统，可直接通过法兰螺栓与上下游管道段完成对接，无需额外焊接过渡接头，能大幅缩短现场管路安装的作业周期。

　　从结构设计逻辑来看，五段式的分段方案是在转弯半径、流阻损失与加工难度之间做的平衡：段数越少，单节斜切管的锥度越大，拼接后弯头内壁的折线折角越明显，流体经过时的局部阻力系数越高，容易在折角位置形成涡流，长期输送含固体颗粒的介质时还会造成局部冲蚀磨损；段数越多，拼接后的弯头内壁越接近顺滑圆弧，流阻越低，但对应的下料、拼接、焊接工序的工作量也会同步提升，五段的分段数刚好能让内壁折线的折角控制在合理范围，既把流阻损失控制在工程允许的区间内，也不会给钣金加工带来过多的工序负担。

　　两端的法兰结构在设计时完全匹配30英寸管路的标准法兰参数，法兰盘上的螺栓孔沿圆周均匀排布，孔位公差、法兰密封面的平面度都符合管路连接的通用要求，安装时只要对齐上下游法兰的螺栓孔，放入密封垫片后按对角顺序拧紧螺栓即可完成密封连接，能适配给排水、暖通循环、工业粉体输送、低压气体输送等多种低压流体输送场景。在外形尺寸与安装边界上，这款弯头的转弯半径符合大口径管路的常规布设要求，安装时需要预留的空间范围可根据两段直管的对接方向确定，因为采用法兰连接形式，后期管路维护拆卸时不需要对管段进行切割，只要松开法兰螺栓即可将弯头段单独拆下，更换密封件或者维护相邻管段都十分方便。

　　钣金材质的选择上，这类大口径弯头通常会根据输送介质的腐蚀特性选用对应厚度的钢板卷制拼接，每一段斜切段的下料都需要先展开平面下料图，切割后通过卷板设备卷制成对应锥度的管段，再将各段依次对齐拼接，焊接完成后对焊缝做打磨、渗漏测试，最后焊接两端的法兰盘并完成整体防腐处理。实际工程应用中，这类钣金弯头相比铸造弯头的另一个优势是现场适配性强，如果现场管路的实际安装角度存在小范围偏差，还可以在拼接阶段对各段的相对角度做微调，不需要重新开模制作新的铸件，尤其适合工期紧张、现场工况存在一定变量的管路改造项目。流道设计上，五段拼接形成的近似圆弧流道，能让流体在转向过程中保持相对平稳的流态，减少转向过程中的压力损失，对于长距离输送的管网系统来说，更低的局部阻力意味着可以降低输送泵的扬程选型要求，长期运行的能耗成本也能得到有效控制。法兰与弯头主体的连接位置做了加强焊接处理，避免管路运行过程中因应力集中造成法兰连接处开裂，法兰密封面预留了垫片安装的位置，可根据输送介质的温度、腐蚀特性选配橡胶、石棉或者金属缠绕垫片，满足不同工况的密封要求。
