M18规格J型预埋锚固钩结构设计

　　在工业厂房重型设备基础、大型钢结构立柱生根、输送机架体预埋、户外高耸构筑物底座固定等场景里，这类J型锚固构件是承担拉力载荷、抵抗设备运行振动位移、避免结构整体倾覆的核心受力连接件，和普通外六角螺栓的受力逻辑完全不同，它不是靠螺纹副锁紧产生的摩擦力传力，而是依靠弯钩段与混凝土的握裹力、端部螺母与垫板的承压作用，把上部结构的动载、静载、倾覆力矩均匀传递到混凝土基础内部，避免连接点出现滑移、拔出等失效问题。

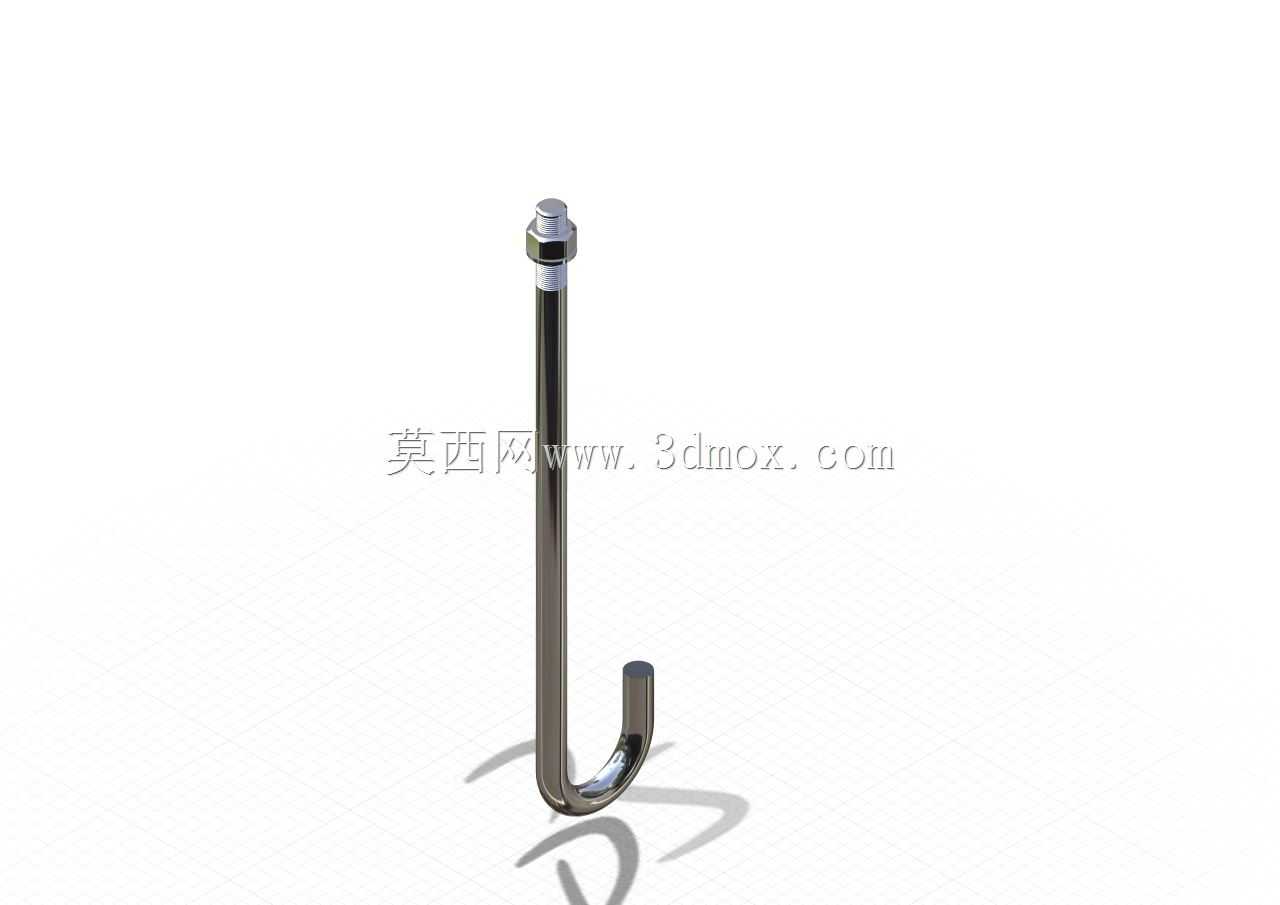

　　从结构设计逻辑来看，这个构件的直杆段长度设定为450mm，是经过基础埋深核算的：常规C30强度等级的混凝土基础中，M18规格的圆钢锚筋要满足抗拉拔要求，最小埋深不能低于25倍杆径，算下来刚好是450mm，这个长度既能保证弯钩段完全落在基础混凝土的核心受力区，避开表层混凝土容易开裂的薄弱区域，也不会因为埋深过大造成材料浪费，同时直杆段上部预留的螺纹长度，要满足安装时穿过上部构件的安装底板、套上平垫、弹垫后拧入双螺母的空间需求，螺纹收尾处和弯钩起点之间保留足够的光杆段，避免螺纹加工造成的应力集中点落在混凝土与基础底板的交界面——这个位置是动载作用下应力最集中的区域，一旦螺纹的退刀槽刚好落在这个截面，长期受振动载荷很容易出现杆部疲劳断裂。

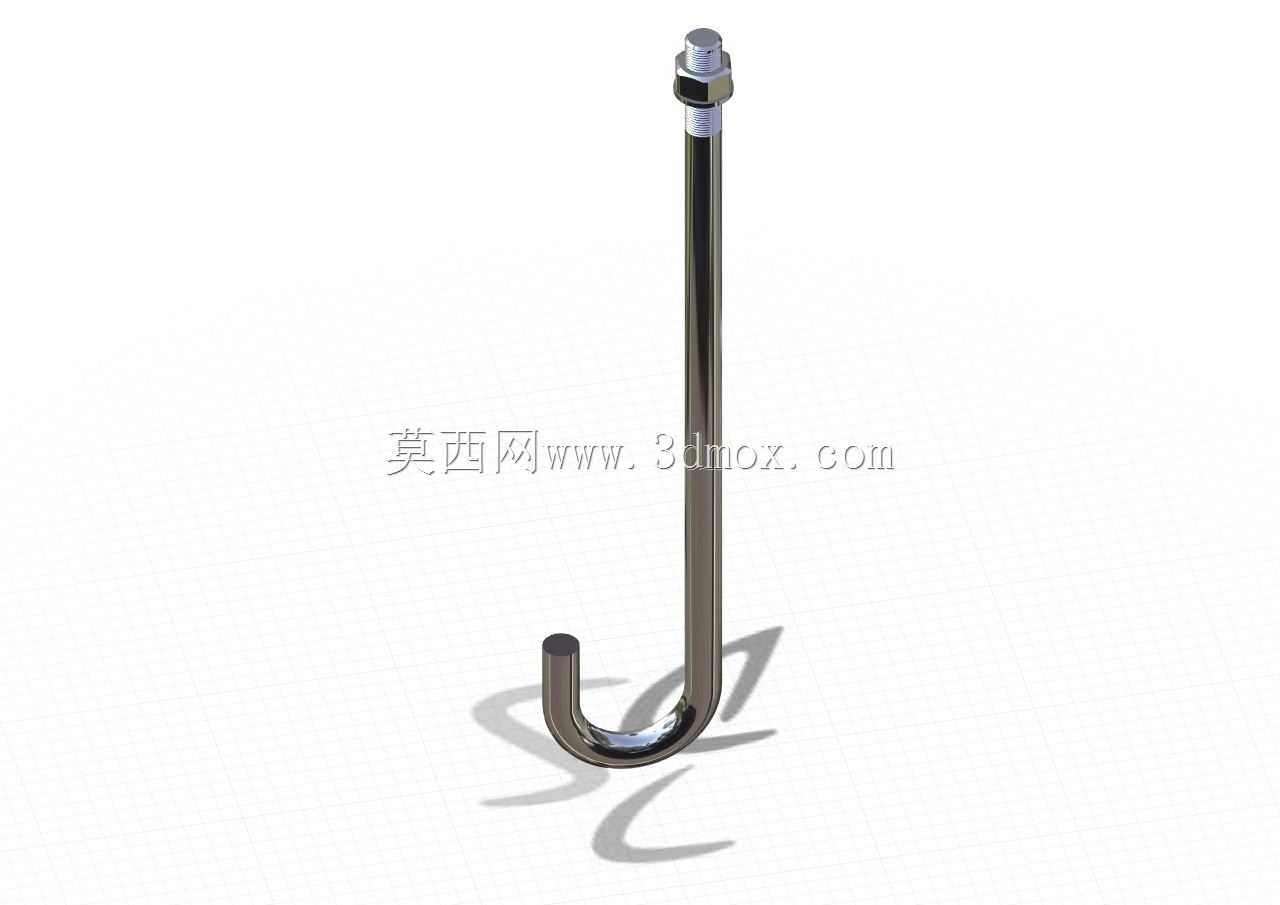

　　弯钩部分的弯曲半径也不是随意设定的，按照结构受力要求，圆钢冷弯的内弯曲半径不能小于杆径的2.5倍，这个模型里的弯钩弯曲弧度刚好符合这个要求，既不会因为弯弧过小造成杆部内侧金属纤维撕裂、产生初始裂纹，也不会因为弯弧过大导致锚钩在混凝土内的有效锚固长度不足，弯钩的端部做了平切处理，没有尖锐毛刺，避免安装时划伤施工人员，也能保证混凝土浇筑时骨料能顺利填充到弯钩周围，不会出现蜂窝空洞影响握裹强度。

　　实际选型使用的时候，要注意几个安装边界：首先是基础浇筑前的定位，锚钩的直杆段必须垂直于基础顶面，倾斜角度不能超过5度，否则会改变受力方向，导致局部应力集中；弯钩的朝向要顺着结构可能产生的拉力方向，比如设备运行时产生的水平拉力方向要和弯钩的开口方向相反，这样才能最大化发挥弯钩的锚固作用，不能随意旋转锚钩方向，否则会大幅降低抗拔承载力。其次是螺纹段的外露长度，安装完成后螺母拧紧后要露出2-3个螺距，既不能外露太长容易磕碰损坏螺纹，也不能外露太短导致螺纹啮合长度不足，出现滑丝失效。另外，这类锚钩一般不做镀锌处理，因为镀锌层会降低钢筋和混凝土之间的握裹力，通常只对上部外露的螺纹段做防锈处理，埋入混凝土的部分保留金属原材表面，保证和混凝土的粘结强度。

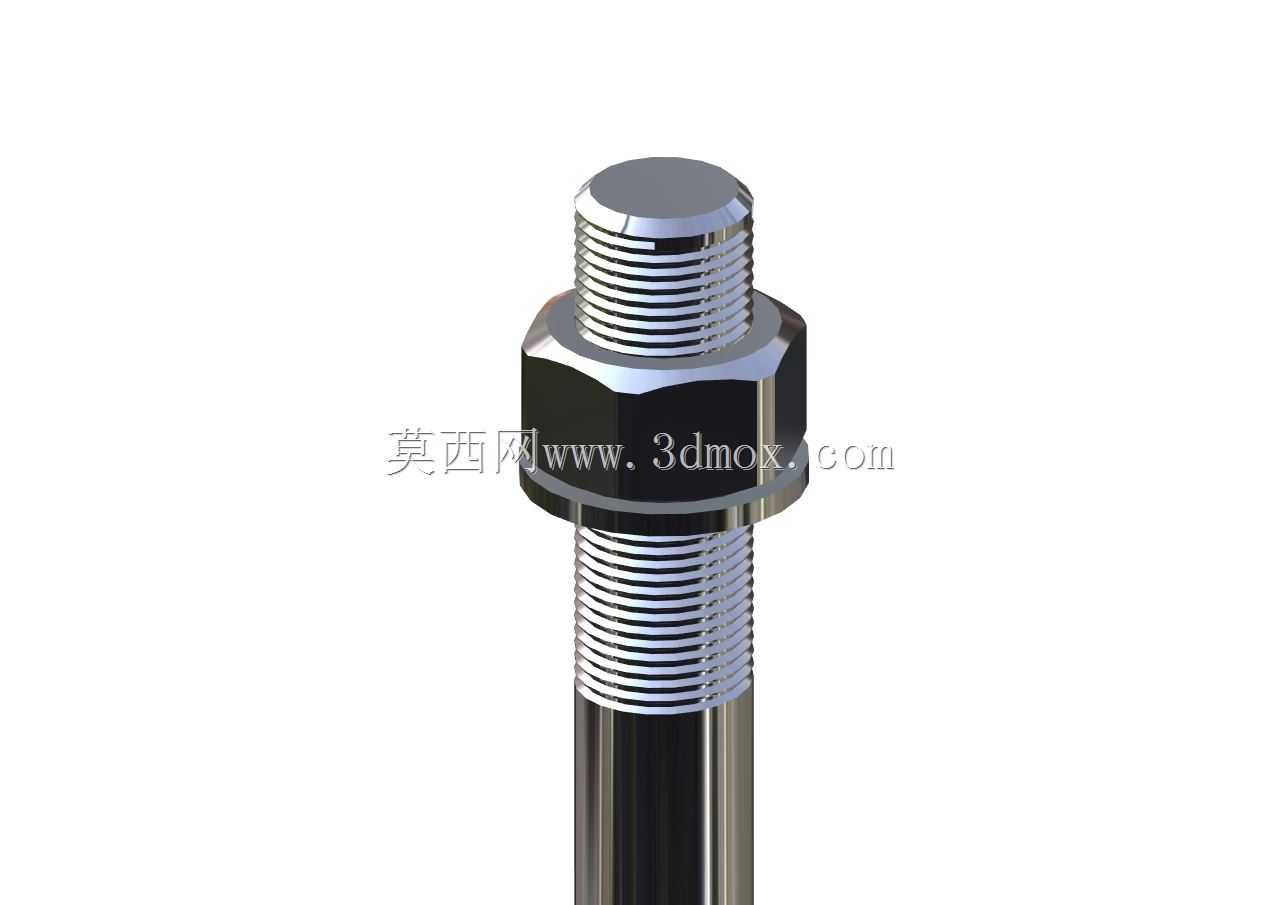

　　建模的时候要注意几个容易出错的细节：螺纹部分采用简化的装饰螺纹线即可，不需要做全牙型的实体建模，因为埋入混凝土的光杆段才是主要受力部分，螺纹只在连接段起作用，过度细化牙型只会增加模型冗余度；弯钩部分的弯曲要做平滑过渡，不能出现直角弯折，否则应力集中系数会陡增，和实际冷弯加工的工艺不符；杆部末端的螺母、垫圈要按照标准件的实际尺寸建模，和M18的螺纹规格匹配，不能出现尺寸不配套的问题。很多新手建模的时候容易把弯钩长度做短，或者把直杆段的螺纹做通长，这都是不符合实际施工要求的——通长螺纹的杆部不仅会降低和混凝土的握裹力，螺纹的凹凸结构还会在混凝土收缩时产生局部应力集中，容易把混凝土撑裂。

　　从应用场景延伸来看，这类锚钩不仅用在设备基础固定，在输电铁塔底座、起重设备轨道预埋、大型管道支架固定、幕墙钢结构生根等场景也会用到，不同场景下的规格会有变化，但核心的结构逻辑是一致的：依靠足够的埋深、合理的弯钩结构，把上部载荷扩散到混凝土基础内部。和直杆型的锚筋相比，J型弯钩的抗拔承载力要高出30%以上，因为弯钩能提供额外的机械锁固力，即使混凝土和杆部的粘结层出现局部破坏，弯钩也能卡在混凝土内部，不会瞬间被拔出，这也是为什么动载设备的基础固定大多优先选用这类J型锚钩，而不是直杆锚筋的原因。

　　还要注意的是，这类锚钩安装时要和基础内部的钢筋网做可靠焊接固定，避免浇筑混凝土的时候振捣导致锚钩移位，一旦锚钩的位置偏移超过允许范围，上部设备的安装孔就无法对齐，后期处理要凿开混凝土重新调整，会耗费大量的人工和工期，所以建模的时候也可以提前预留定位支架的安装位置，方便施工时做临时固定。杆部的直径是M18，对应的圆钢原材料直径是18mm，螺纹加工后小径约15.3mm，核算抗拉承载力的时候要以小径的截面积为准，不能直接用圆钢的公称直径计算，否则会导致选型偏小，留下安全隐患。
