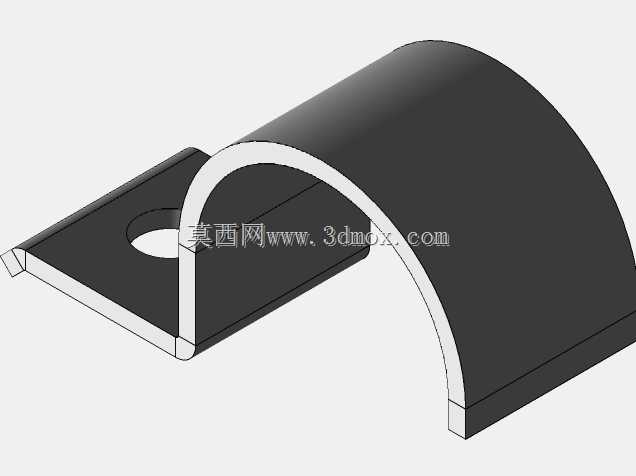

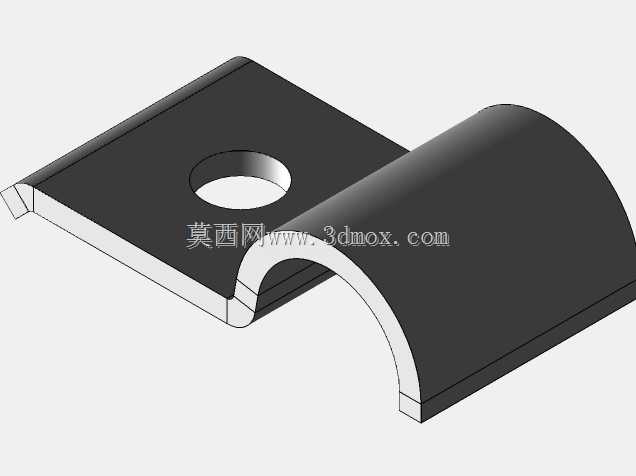

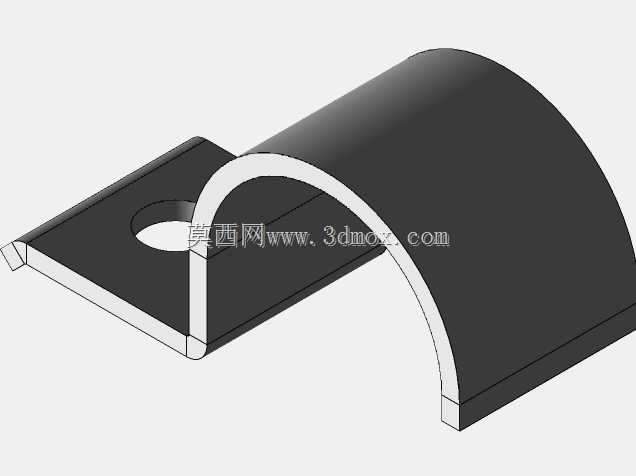

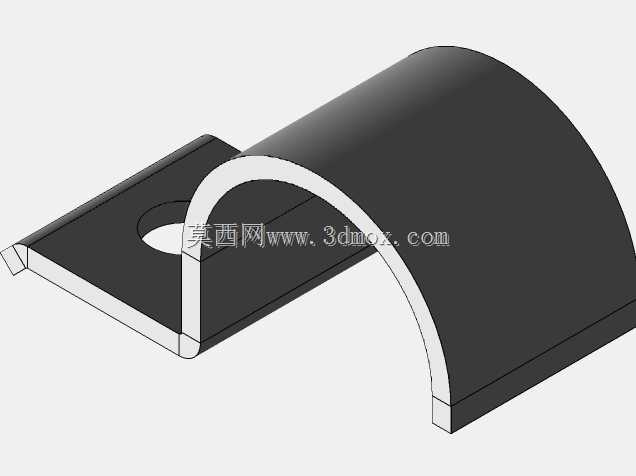

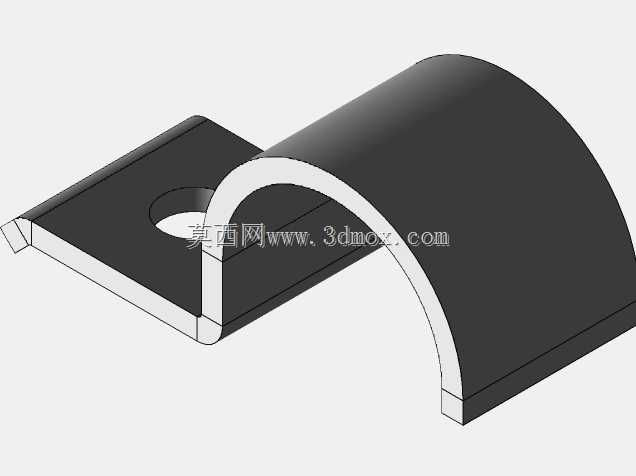

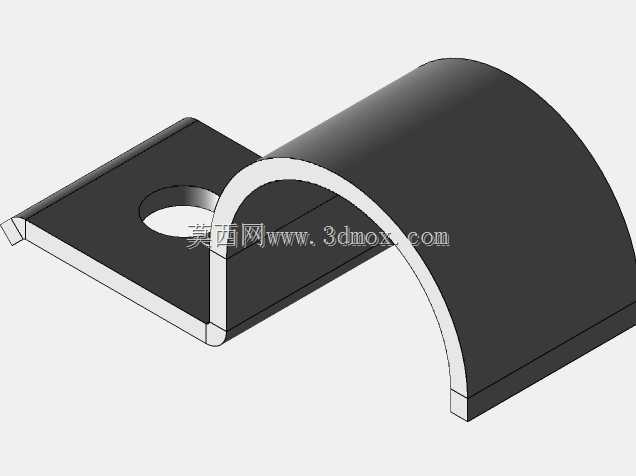

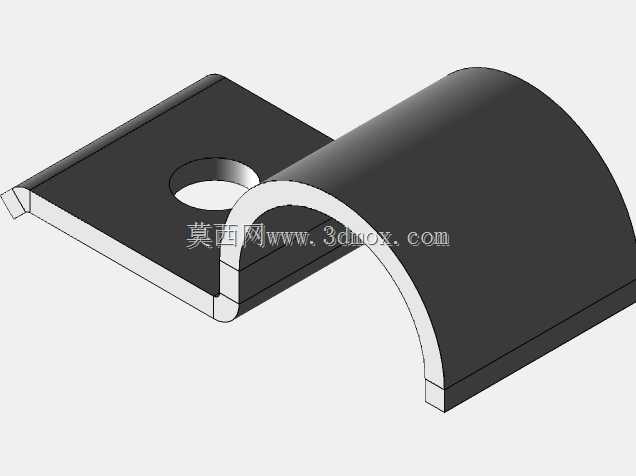

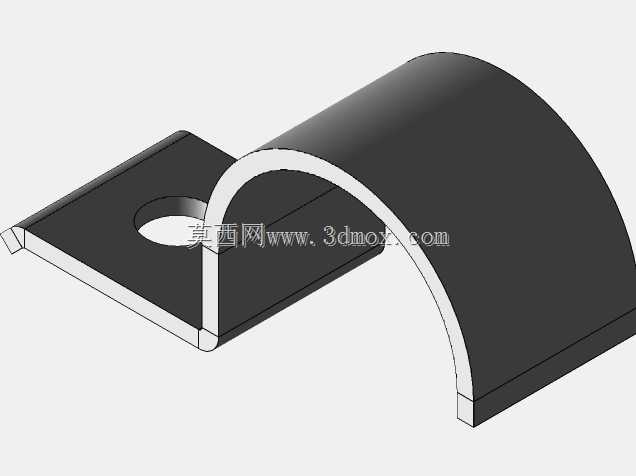

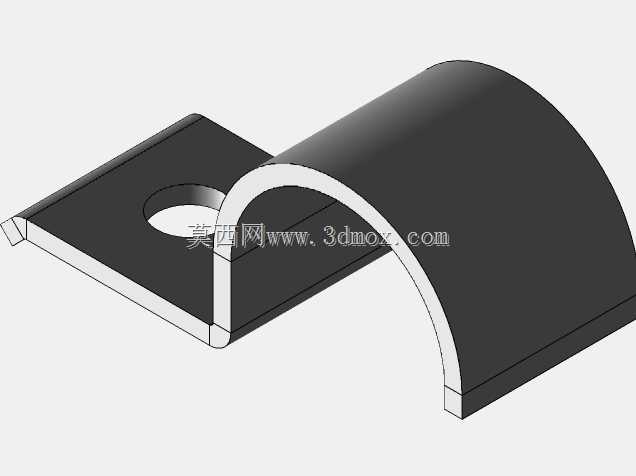

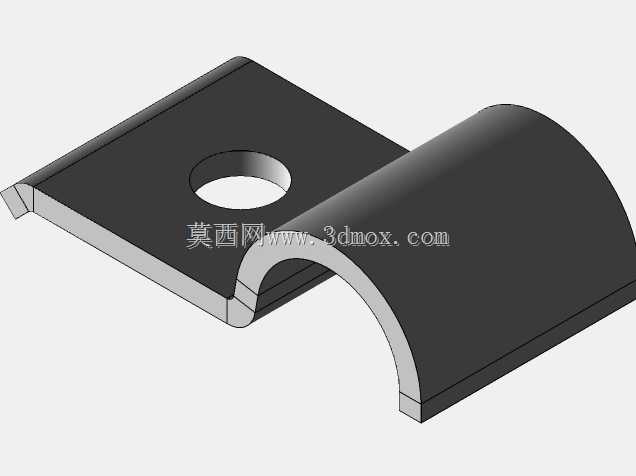

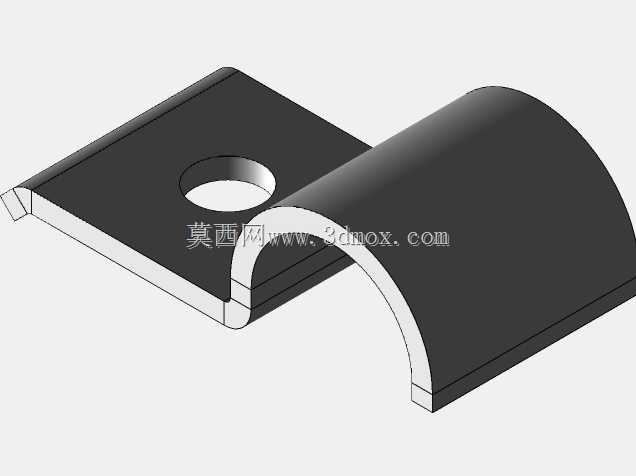

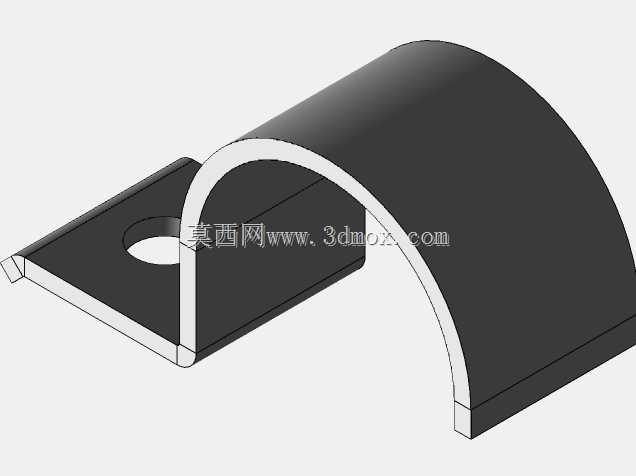

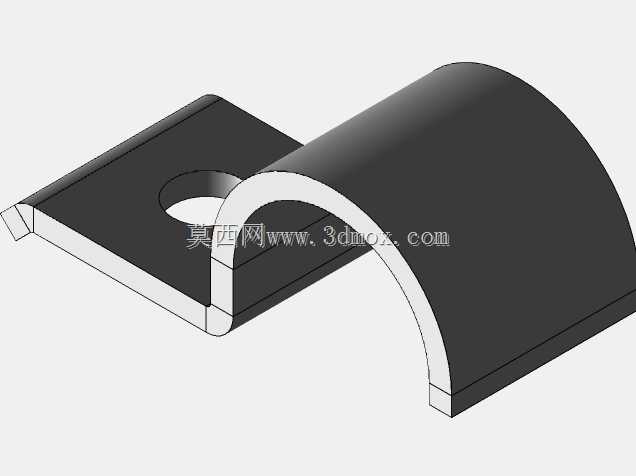

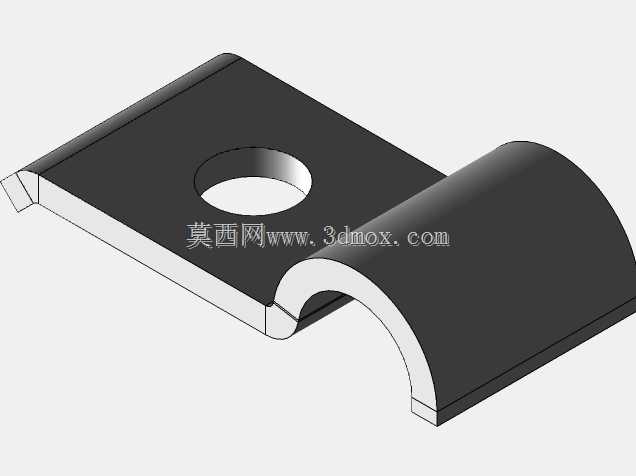

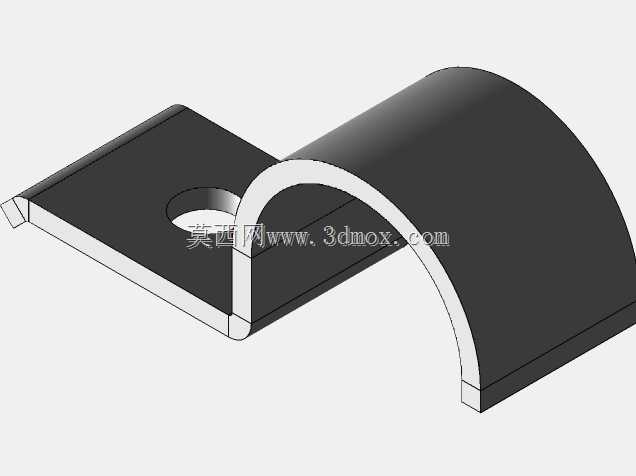

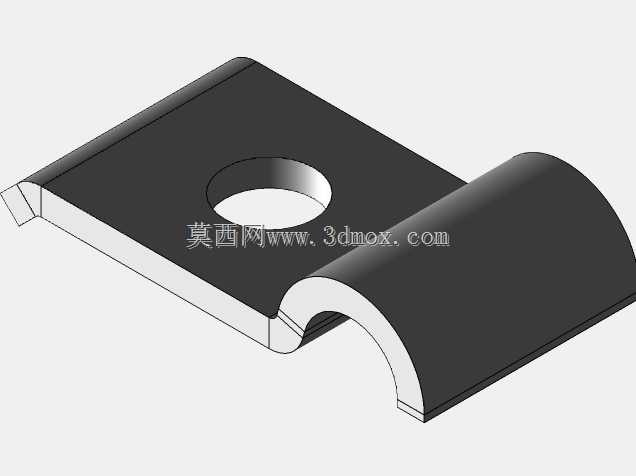

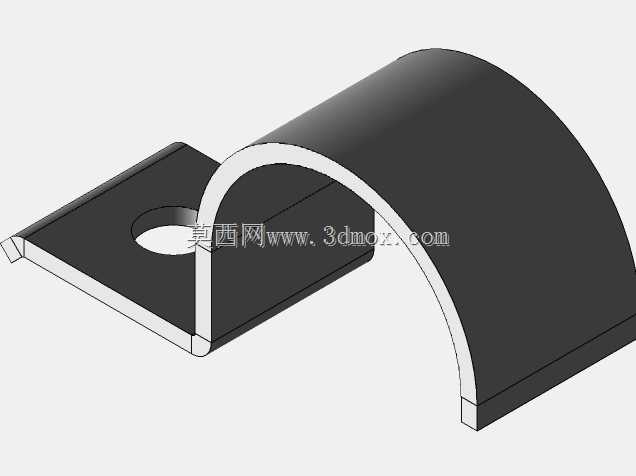

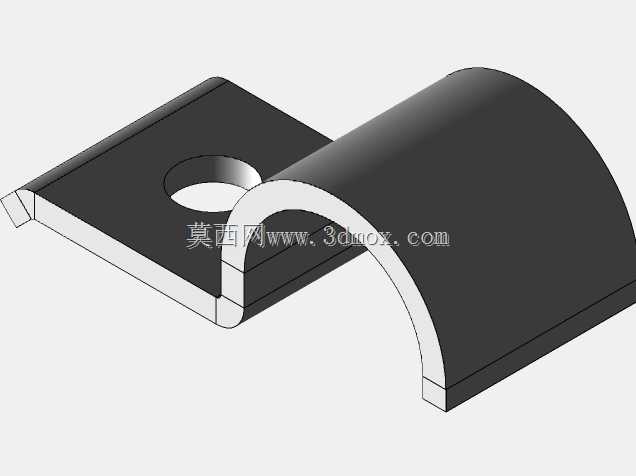

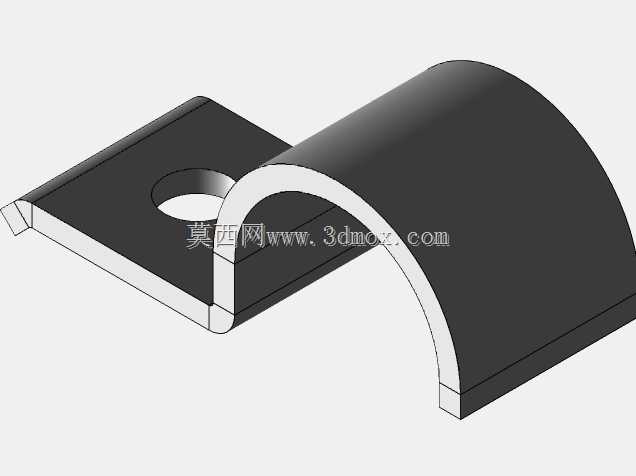

符合DIN1596标准的刚性单孔管夹支架

　　在工业管路布设场景里，这类刚性管支架是低压流体输送管线、仪表信号管线固定环节的基础零件，常见于液压站周边油路排布、车间压缩空气支管固定、设备本体小口径冷却水管定位等工况，区别于带缓冲垫层的减震管夹，刚性结构的支架更适配无振动源、管路位移量极小的布设场景，能为管线提供稳定的径向约束，避免管路因流体冲击、设备连带微动出现长期偏移磨损。从结构设计逻辑来看，这款支架采用一体冲压弯折成型工艺，整体分为安装固定段与管路抱合段两个功能区域，安装段为平直带孔板状结构，板面预留的单个安装孔适配常规外六角螺栓或自攻螺钉的穿装需求，孔位边缘做了轻微的压边处理，既可以提升安装面的局部刚度，避免螺栓锁紧时板面出现应力凹陷变形，也能在冲压加工阶段减少孔位边缘的毛刺残留，降低安装时的划损风险。

　　抱合段为半圆弧曲面结构，圆弧曲率严格匹配对应规格管路的外径尺寸，弯折处做了等半径过渡处理，没有尖锐的折角应力集中点，能让抱合面与管路外壁实现均匀贴合，不会出现局部点接触压伤管路外壁的问题，同时一体弯折的结构省去了额外的焊接、铆接工序，零件整体的结构一致性更好，批量生产时的尺寸公差更容易控制。实际选型使用时，需要先确认待固定管路的外径与支架圆弧段的内径匹配度，两者的尺寸差需要控制在合理范围内，间隙过大会导致锁紧后管路仍存在窜动空间，无法起到有效固定作用，过盈量过大则会在安装时强行挤压管路，对于薄壁铜管、塑料管路这类易变形的管线，甚至会造成管路截面变形影响流体通流能力。

　　安装边界方面，支架的平直安装段需要完全贴合安装基准面，基准面的平面度误差不能过大，否则锁紧螺栓时会导致支架本体出现翘曲变形，一方面会让圆弧抱合段的曲率发生变化，影响与管路的贴合效果，另一方面长期翘曲状态下的支架会存在持续的内应力，在温度变化、管路轻微振动的影响下容易出现固定松动甚至板材断裂的问题。在管路排布设计阶段，这类刚性支架的布设间距需要根据管路材质、管路内流体压力、管路自重做匹配计算，小口径金属管路的支架间距通常控制在1至2米区间，塑料管路因为自身刚性较差，支架间距需要适当缩小，同时在管路接头、阀门两端的位置需要就近设置支架，分担接头位置承受的管路重量与流体冲击力，避免接头长期受力出现渗漏问题。

　　从建模细节来看，这类标准件的三维建模需要重点还原弯折处的圆角特征、安装孔的位置公差、圆弧段的曲率精度，因为在做管路装配干涉检查时，支架的外形尺寸直接影响周边其他零部件的安装空间预留，如果忽略弯折圆角的尺寸，会导致实际安装时支架与相邻零件出现干涉，需要现场返工调整。不同于双螺栓抱紧式管夹，这款单安装孔的刚性支架更适合贴近安装面的单路管线固定，安装时只需要锁紧一颗螺栓即可完成固定，装配效率更高，同时因为没有额外的活动抱紧部件，零件本身的零件数量更少，长期使用过程中不会出现连接件松动脱落的问题，维护成本更低。在一些有洁净要求的工况场景里，这类一体冲压的支架还可以通过表面抛光、镀锌处理提升抗腐蚀能力，避免支架锈蚀产生的杂质污染管路周边环境，适配食品加工、医药生产车间的管线布设需求。需要注意的是，这类刚性支架不适合用于有明显振动的管路固定，比如泵出口位置的管路、往复式设备连接的管线，这类场景需要搭配带橡胶减震垫的管夹使用，刚性支架无法吸收振动能量，长期振动会导致固定螺栓松动，甚至造成支架疲劳断裂。
