中柱式弧形螺旋踏步楼梯结构设计

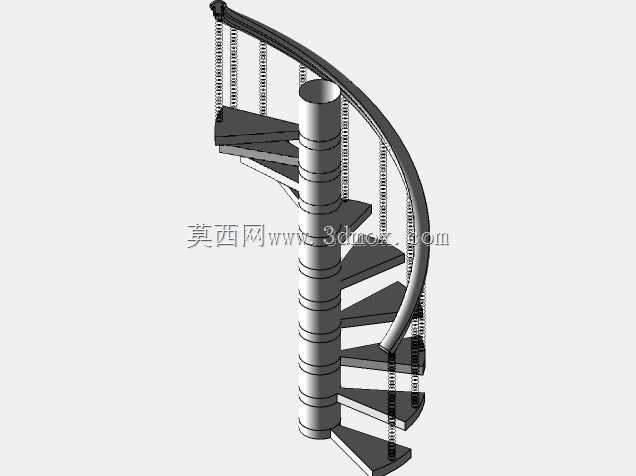

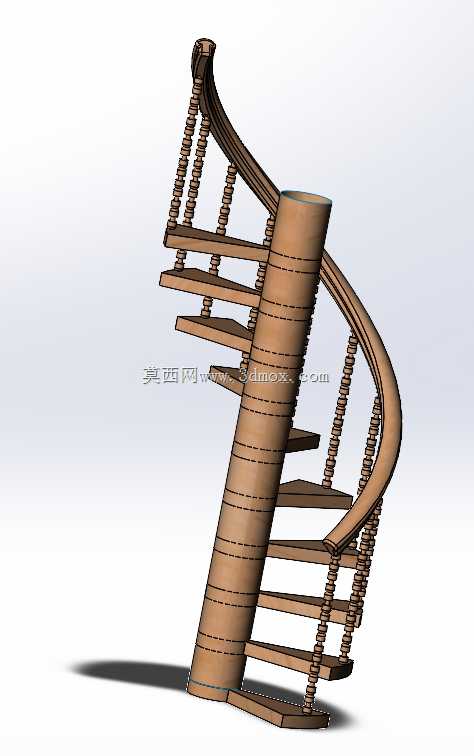

　　这款中柱式螺旋楼梯的三维结构设计，核心围绕狭小空间内的垂直交通需求展开，在民用loft户型、小型商业夹层、工业设备操作平台等场景中，这类结构相比直跑楼梯能节省60%以上的平面占用面积，同时弧形的动线走向能避免直梯生硬的视觉割裂感，适配对空间利用率和美观度都有要求的安装场景。从结构逻辑来看，整个梯段以中心圆柱作为核心承重载体，所有踏步板均采用悬挑式固定在中柱侧壁，每一级踏步的旋转角度经过反复校核，按照常规人体步幅设置踏步升角与踏面宽度，避免行走时出现踏空、磕碰的问题，外侧的弧形扶手通过串接式栏杆与每一级踏步的外边缘连接，既形成连续的防护边界，也能辅助平衡行走时的身体重心。

　　设计阶段首先确定的是安装边界条件，这类楼梯的落地安装需要预留直径不小于1.6米的圆形平面空间，中柱底部需要与地面结构层做刚性固定，顶部需要与上层楼板的预留洞口边缘做拉结固定，避免梯段出现径向晃动；每一级踏步的悬挑长度控制在0.7米以内，踏面采用外宽内窄的扇形结构，内侧靠近中柱位置的宽度不小于10厘米，保证落脚时的最小支撑面积，外侧踏面宽度控制在25厘米左右，匹配成年人正常行走的脚掌支撑范围。扶手部分的曲线完全跟随梯段的螺旋升角放样生成，栏杆采用等距排布的细柱结构，柱间距控制在11厘米以内，满足防护间隙的安全要求，扶手顶面距离踏步面的垂直高度保持在90厘米，全程高度无突变，保证手扶移动时的顺畅度。

　　从受力角度分析，中柱承担了梯段80%以上的竖向荷载，踏步板与中柱的连接位置做了局部加厚处理，避免长期荷载下出现连接部位的变形，外侧扶手与栏杆形成的环形结构，能有效抵消踏步悬挑带来的侧向扭力，提升整个梯段的结构稳定性。

　　实际选型适配时，可根据现场预留的洞口高度调整踏步总数量，每级踏步的垂直高度控制在18-20厘米区间，符合民用建筑楼梯的人体工程学要求，若用于工业操作平台场景，可适当加宽踏步宽度、提升栏杆高度，匹配工装场景的安全防护标准；踏步表面可根据使用需求做防滑处理，中柱与扶手的材质适配范围较广，可匹配木质、金属、复合材料等多种饰面方案，三维模型中完整还原了各部件的装配关系，可直接用于结构校核、安装尺寸推演以及加工下料的参数参考，建模过程中对所有连接节点的干涉情况做了逐一排查，确保各部件装配时无错位、无间隙偏差，安装时可按照从下到上的顺序，先固定中柱，再逐块安装踏步板，最后拼接外侧栏杆与扶手，整个安装过程不需要大型吊装设备，适合狭小空间内的现场装配作业。
