标准麻花钻切削刀具三维结构设计

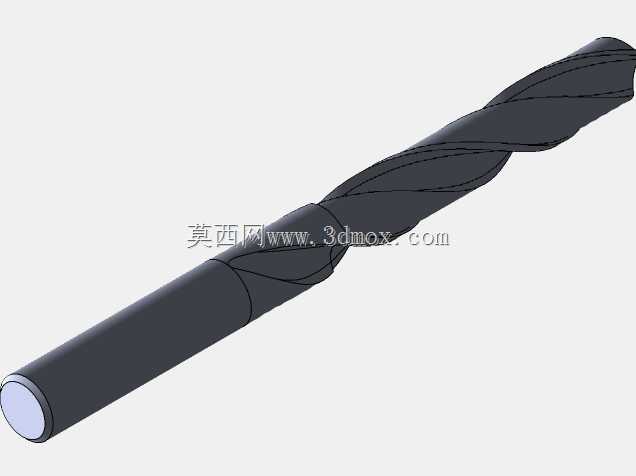

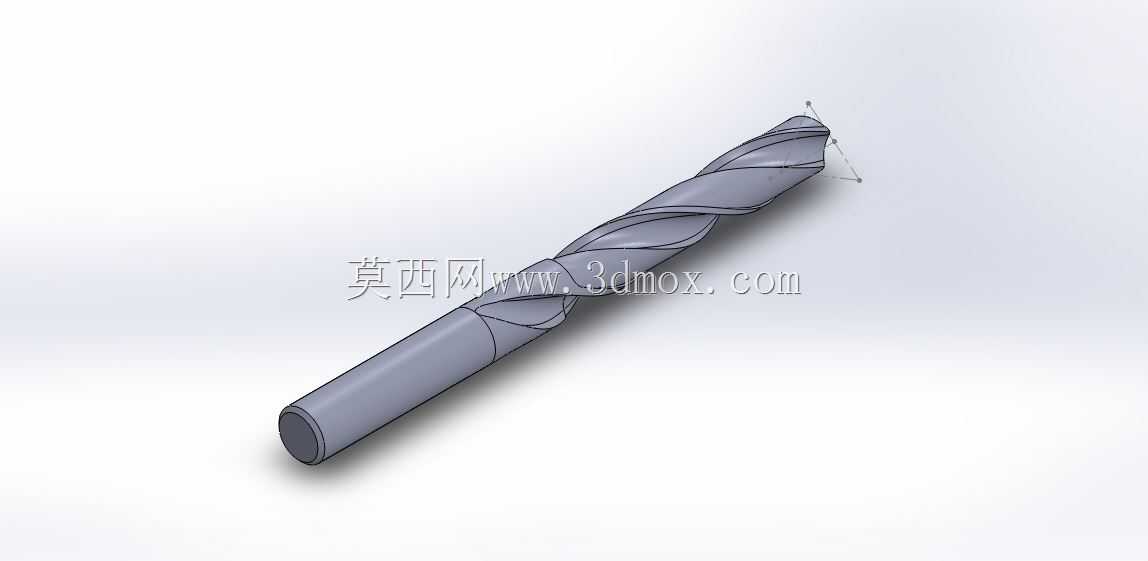

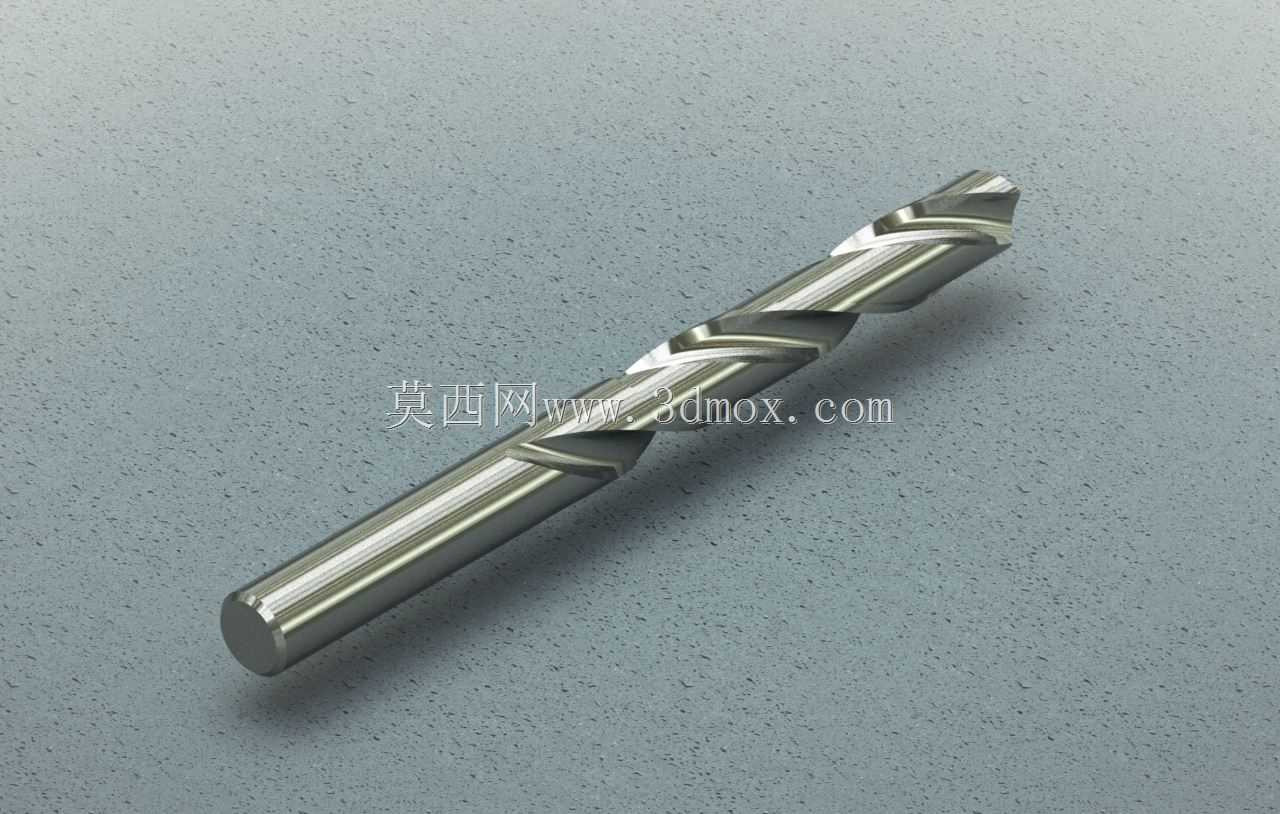

　　在常规金属切削加工场景里，孔加工占机加工总工序量的三成以上，麻花钻作为孔加工环节应用最广泛的通用刀具，其结构设计合理性直接决定钻孔精度、排屑效率与刀具使用寿命。这款标准直柄麻花钻的三维结构完全遵循金属切削原理搭建，整体分为夹持直柄、螺旋排屑槽、切削工作段三个核心功能区，直柄段采用等直径圆柱结构，适配常规钻夹头的装夹公差范围，装夹时可保证与钻床主轴的同轴度误差控制在0.02mm以内，避免钻孔过程中出现摆振导致孔径超差。

　　螺旋排屑槽的螺旋角选取通用加工场景下的30度标准值，这个角度在加工普通碳钢、铝合金等常见工件材料时，既能保证切屑顺着螺旋槽顺畅排出，不会在孔内堆积刮伤已加工孔壁，又能保证刀体自身的结构强度，不会因为槽深过大导致切削时刀体断裂。切削端的两个主切削刃对称分布，横刃经过标准修磨结构处理，可有效降低钻孔初始阶段的轴向进给力，减少钻尖定心时的滑移偏移，保证钻孔位置度符合IT10级加工精度要求。从设计逻辑来看，建模过程中优先保证切削刃的几何角度准确性，主后角选取8到12度的通用加工区间，既可以减少后刀面与工件已加工表面的摩擦，又能保证切削刃的强度，避免断续切削时出现崩刃问题。

　　棱边的导向带结构采用窄边设计，可减少钻头与孔壁的接触面积，降低钻削过程中的摩擦发热，同时导向带在钻孔过程中起到修光孔壁、引导钻头进给方向的作用，保证孔的直线度。尺寸边界方面，这款钻头的直柄直径与切削段公称直径保持一致，属于直柄麻花钻的标准结构，整体长径比选取常规加工常用的5倍径规格，既可以满足常规深度孔的加工需求，又不会因为长径比过大导致刀体刚性不足，加工时出现让刀偏斜。在实际生产应用中，这类钻头适配台钻、立式钻床、加工中心、手电钻等各类钻孔设备，可完成实心工件上的通孔、盲孔钻削加工，也可用于扩孔、孔口倒角等辅助工序，覆盖五金加工、模具制造、设备维修、钣金加工等多个生产场景。

　　建模时对螺旋槽的曲面做了连续顺滑处理，保证槽面无曲率突变，切屑流出时不会被曲面拐点阻挡，同时钻尖的顶角采用118度标准值，这个角度是通用加工场景下的最优平衡值，兼顾了切削锋利度与刀头强度，加工普通钢材时切削阻力最小，刀具耐用度最高。刀体的芯厚从钻尖向柄部方向做递增设计，靠近钻尖处芯厚较小，保证排屑槽有足够的容屑空间，靠近柄部处芯厚逐渐增大，提升刀体整体的抗扭刚性，承受大进给量切削时的扭矩载荷不会发生扭断失效。
