教学用三相通断按钮防护盒结构设计

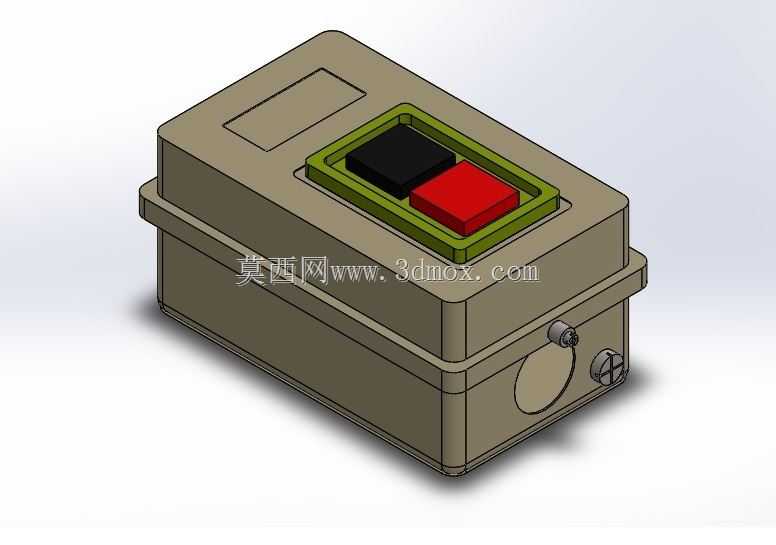

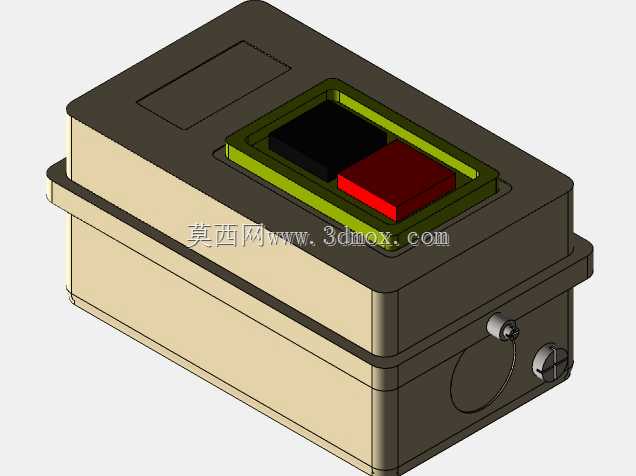

　　这款结构件最初的设计定位并非工业现场直接投用的三相电源通断操作装置，而是面向电气装配、低压电器认知教学场景的实训教具壳体，核心作用是给教学演示用的按钮组件提供标准化的安装承载空间，让学员在实操训练中能直观理解低压操作部件的装配逻辑、防护结构的设计思路，避免直接使用工业级器件带来的成本损耗与误操作风险。从结构布局来看，整体采用上下扣合的盒体设计，上盖预留了下沉式的按钮安装槽，槽体做了阶梯限位结构，能够直接卡装双色按钮模组，槽边的凸起围边既可以避免日常摆放时按钮直接受外力磕碰，也能在演示操作时给手指提供明确的操作边界，防止误触相邻按钮。

　　盒体侧面预留了线缆穿装的防水接头安装位，配套的旋紧式接头可以固定穿入盒内的演示线缆，避免拉扯过程中线缆焊点脱落，旁边的金属锁扣结构可以实现上下盒体的快速开合，不需要额外工具就能打开盒体查看内部的接线布局，适配教学场景下频繁拆装演示的需求。从安装边界来看，整体盒体采用圆角过渡设计，所有棱边都做了R角处理，避免教学实操过程中尖锐边角划伤学员，盒体底部平整，既可以直接放置在实训台面上使用，也可以通过底部预留的沉头孔位固定在立式实训板上，安装孔位的间距适配常规电气安装板的通用孔距，不需要额外打孔改造就能适配现有实训台架。

　　设计过程中特意简化了工业级按钮盒的冗余防护结构，去掉了工业场景需要的防爆密封层、防误操作锁止机构，保留了核心的按钮安装、线缆固定、盒体扣合结构，既能够完整展示低压操作盒的核心结构逻辑，也降低了教具的加工难度，采用常规注塑工艺就能批量生产，壳体壁厚均匀，拔模斜度控制在1.5度，不会出现注塑缩痕、脱模困难的问题。按钮安装槽的尺寸适配教学常用的22mm孔径按钮模组，红黑双色按钮的安装位做了颜色区分的定位槽，装配时不需要额外调整位置就能快速对位，降低学员装配时的对位难度。

　　盒体内部预留了接线端子的安装空间，可以容纳3-4位接线端子排，满足三相电路演示时的接线需求，内部走线槽的位置做了凸起限位，能够直接卡装小型走线槽，让内部布线整齐，方便学员识别线路走向。侧面的线缆接头位置做了加厚处理，频繁插拔线缆也不会出现接头处开裂的问题，锁扣的转轴采用一体化的塑料转轴，不需要额外加装金属销轴，减少装配零件数量，降低教具的组装成本。在实际教学应用中，这款壳体可以搭配不同颜色的按钮模组，完成三相电源通断、电机正反转控制、简单启停回路等多个实训项目的演示，学员可以自行完成按钮安装、接线、盒体组装的全流程操作，直观理解电气操作部件的结构组成与装配要求，相比直接使用工业成品按钮盒，这款教学用结构件的拆装容错率更高，即使学员装配时用力不当也不容易造成部件损坏，适合反复拆装使用。
