多规格可调式弹簧预紧调压组件结构

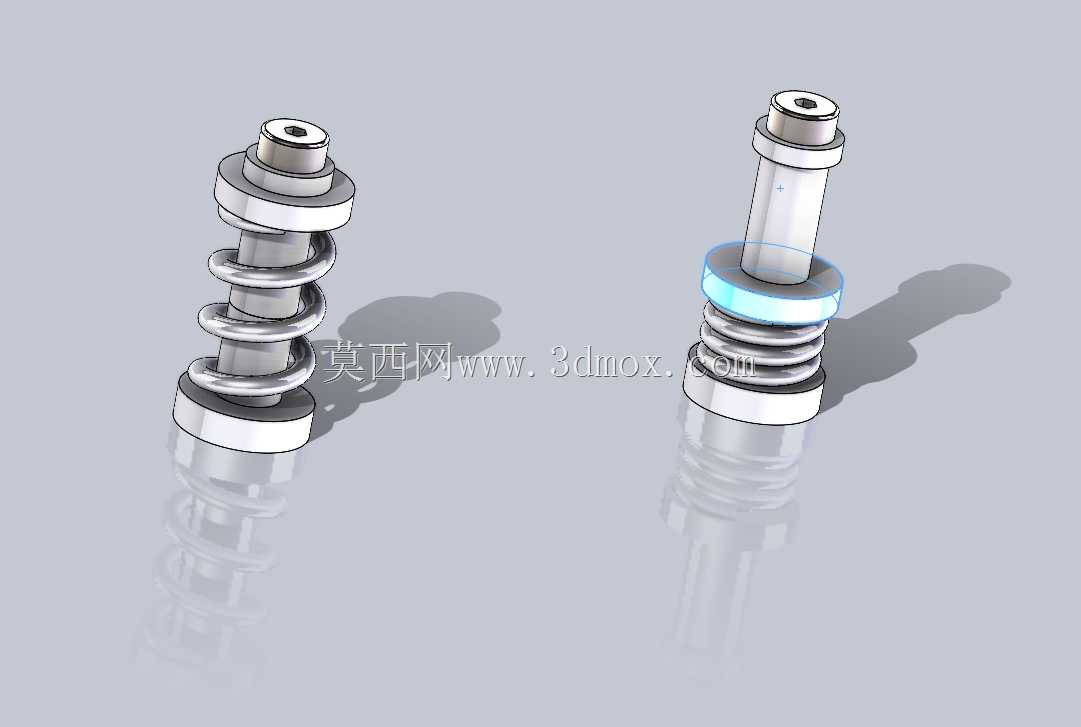

　　在流体压力控制回路里，这类弹簧预紧组件是减压阀、溢流阀类压力控制阀的核心力反馈部件，日常接触的气动供气支路、液压动力单元、工艺流体调压站里，只要涉及输出压力稳定控制的阀组，基本都能见到同原理的预紧结构。很多刚接触阀组设计的工程师容易忽略预紧组件的安装边界，实际选型时首先要核对的就是组件的轴向安装空间，这套多尺寸变体的预紧结构，每个规格都对应不同的弹簧刚度与行程范围，适配不同通径、不同调压区间的减压阀阀体，安装时不需要额外加工定制导向结构，组件自带的导向柱可以直接嵌入阀体的预留安装孔位，径向配合公差按H7/g6设计，既不会出现卡滞，也能避免弹簧压缩过程中出现偏磨。

　　从功能实现逻辑来说，预紧组件的核心作用是给阀芯提供稳定的初始闭合力，同时配合调压机构调整弹簧压缩量，改变阀芯开启的压力阈值。这套结构的设计思路没有采用一体式的预紧螺杆结构，而是把导向柱、弹簧、承压垫片拆分为独立可替换的单元，不同尺寸的变体可以覆盖从低压气动回路到中压液压回路的常用调压需求，不需要针对每个压力区间重新设计整套预紧结构，只需要更换对应刚度的弹簧和匹配长度的导向柱就能完成参数适配。实际装配过程中，承压垫片的端面平面度控制在0.02mm以内，避免弹簧压缩时出现偏载，导向柱表面做了硬化处理，长期往复运动不会出现拉毛磨损，能有效降低阀组的压力漂移问题。

　　很多现场运维人员更换减压阀预紧弹簧时，经常会遇到弹簧与导向结构不匹配的问题，要么弹簧内径过大出现歪斜，要么行程不足导致调压范围达不到设计要求，这套多尺寸的预紧组件在设计时就明确了每个规格的安装边界：导向柱的直径与弹簧内径匹配间隙控制在0.5-1mm，弹簧完全压缩后的并紧高度小于阀体预留的最小安装腔深度，预留的调节行程覆盖对应压力区间的全范围调压需求，不会出现弹簧压并后调压机构还能继续旋进的情况，避免弹簧过载失效。在气动三联件的调压阀、小通径液压减压阀、甚至是部分小型安全阀的结构里，这类预紧组件都可以直接适配，不需要修改阀体的核心安装尺寸。

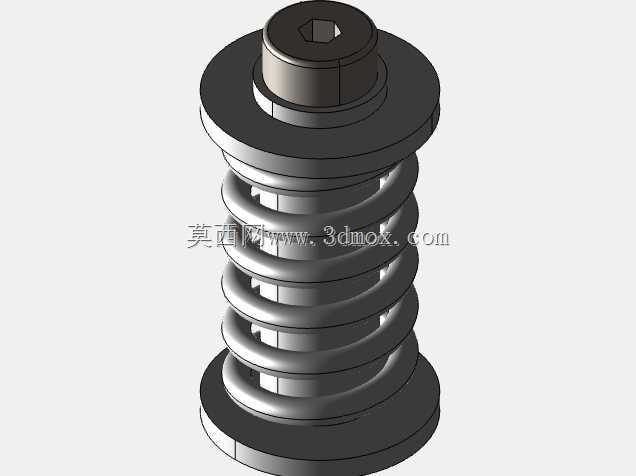

　　从结构细节来看，组件顶端的连接结构可以直接和调压手轮或者调压螺杆连接，旋转调压部件时带动导向柱轴向移动，压缩弹簧改变预紧力，底端的承压面直接和阀芯的尾端接触，弹簧力直接作用在阀芯上，中间没有额外的传力部件，力传递效率更高，压力控制的滞环更小。不同尺寸的变体之间，顶端连接接口的尺寸做了统一设计，同一系列的阀体可以通用调压操作部件，只需要更换下部的弹簧和导向柱就能切换调压区间，大幅减少了备件的种类，降低生产和运维的物料管理成本。实际测试时，这类结构的预紧力线性度更好，在整个行程范围内弹簧刚度的波动控制在5%以内，不会出现调压过程中压力跳变的问题，适合对压力控制稳定性要求较高的场合，比如精密气动工装的供气回路、实验室流体控制管路、小型液压机具的压力控制支路等场景。

　　设计这类预紧结构时最容易踩的坑是弹簧的旋向与导向结构的匹配，还有弹簧两端的磨平处理，这套组件里的所有弹簧两端都做了3/4圈的磨平处理，端面和弹簧轴线的垂直度控制在0.1mm以内，安装后不会出现弹簧力偏斜导致的阀芯卡滞问题，导向柱上的限位台阶可以限制弹簧的最大压缩量，即使误操作将调压螺杆旋到最底端，也不会把弹簧压到并紧过载，有效提升了阀组的抗误操作能力。安装时只需要将组件整体放入阀体的安装腔，盖上调压端盖就可以完成装配，不需要额外的工装固定弹簧，装配效率比传统的散件装配提升40%以上，适合批量生产的阀组产品使用。
