2m乘2m规格工地临时活动板房结构设计

　　在工程临建、户外作业值守、临时仓储等场景中，小型模块化临时用房的需求一直存在，这类设施不需要复杂的土建施工，能够快速拼装落地，满足短期使用的空间需求。本次设计的2m×2m规格小型板房，就是针对单人值守、小型工具存放、临时岗亭这类小空间使用场景开发的结构方案，整体采用彩钢夹芯板作为围护主材，框架采用冷弯薄壁型钢做受力支撑，兼顾结构强度与轻量化要求，方便人工搬运与快速组装。

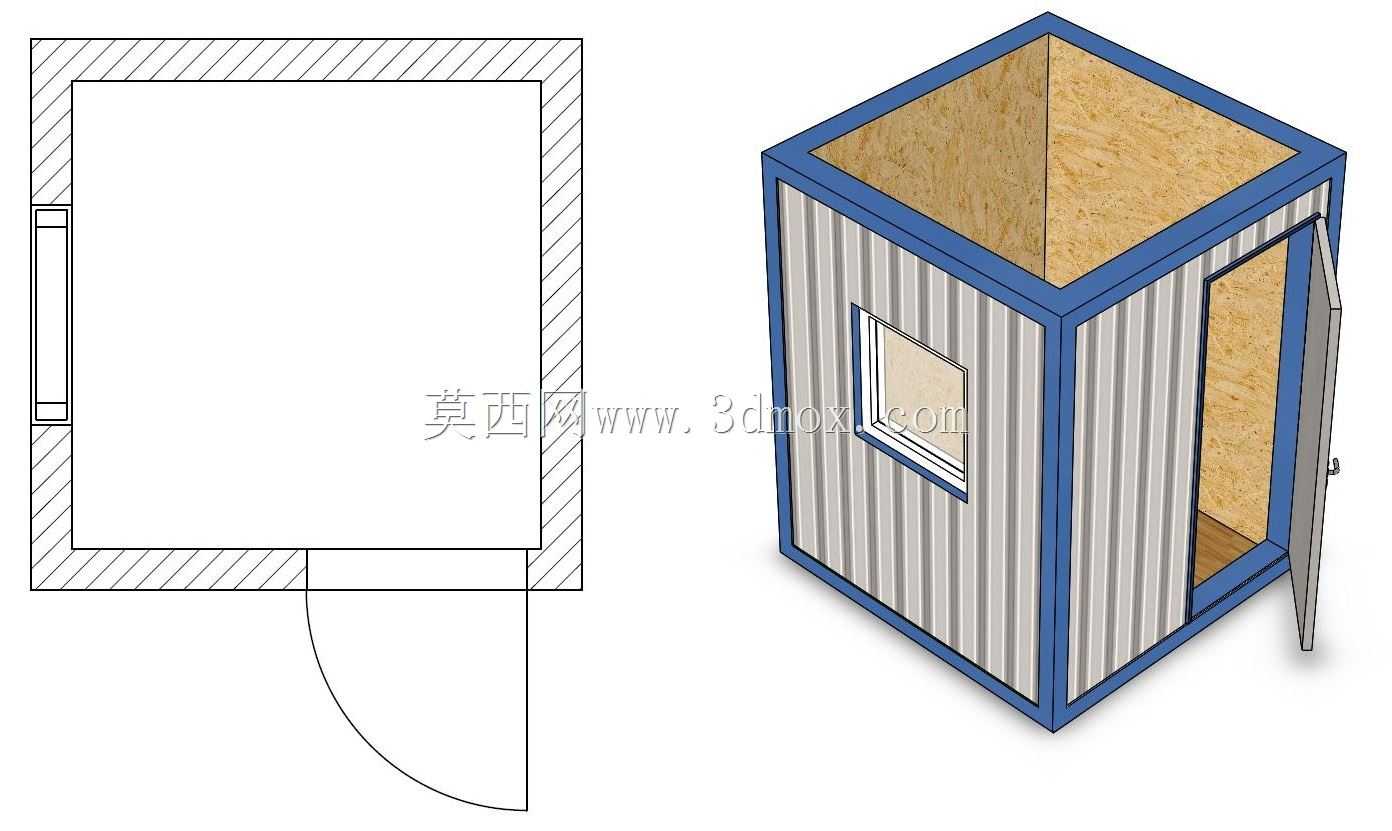

　　从实际使用场景来看，这类小型板房常被用在工地出入口岗亭、户外设备旁的值守间、厂区临时工具存放点、展会临时服务点等位置，不需要大跨度空间，2m见方的占地刚好能容纳单人办公值守，或是存放小型手动工具、应急物资，不会占用过多场地面积，尤其适合场地狭窄、临时用地审批面积有限的作业区域。设计时首先考虑的是安装边界的适配性，整体外轮廓尺寸严格控制在2000mm×2000mm的正方形范围内，高度方向控制在2200mm，满足成年人站立活动的净高需求，同时不会因为过高导致运输时超宽超高，常规的小型货运车辆就能一次转运多套组件。

　　结构设计上采用框架承重+围护板填充的思路，底部框架采用加厚的冷弯C型钢做圈梁，四角设置竖向方通立柱，顶部同样用C型钢做顶框连接，形成完整的矩形受力框架，所有框架连接节点都采用螺栓连接，不需要现场焊接，普通工人借助扳手就能完成组装，拆卸后所有构件都能扁平化打包，重复利用率高。围护部分采用50mm厚的彩钢夹芯板，面板为0.3mm厚的彩涂钢板，芯材为阻燃聚苯乙烯，兼顾保温隔热与防火要求，板与板之间采用企口拼接，缝隙处打密封胶处理，能够满足常规户外使用的防雨防风要求。

　　门窗部分的设计也充分考虑了小空间的使用需求，门体采用同材质的彩钢夹芯板平开门，宽度设置为800mm，满足单人进出以及小型工具搬运的通行需求，门轴采用可拆卸式合页，后期如果出现损坏可以快速更换，不需要破坏整体框架。侧面设置一扇600mm×800mm的推拉窗，满足日常采光需求，窗户配备简易纱窗，能够在通风时阻挡蚊虫进入，适合长期有人值守的使用场景。内部地面采用18mm厚的建筑模板铺设在底部框架上，表面可以根据使用需求铺设地板革或是防滑地胶，底部框架距离地面预留100mm的间隙，避免地面返潮直接侵蚀室内地面，同时也方便在不平整的场地通过垫脚调整整体水平度。

　　设计过程中也充分考虑了不同使用场景的拓展性，顶部框架预留了灯具、插座的穿线孔位，用户可以根据需求自行布设低压照明线路，不需要额外在墙板上开孔破坏结构。如果是在风力较大的区域使用，四角立柱底部预留了膨胀螺栓固定孔，可以直接将整体框架固定在硬化地面上，提升抗风稳定性。所有构件的加工精度都控制在±2mm范围内，确保现场组装时不需要二次切割打磨，所有孔位都能精准对齐，单组板房两个人配合就能在两小时内完成全部组装工作，大幅降低现场安装的人工成本。

　　从结构受力角度来看，整体框架能够承受常规地区的雪载与风载，围护板的拼接强度能够抵御6级大风下的风压，不会出现板材脱落、漏风漏雨的问题。相比传统的砖砌临时用房，这种模块化板房不需要做硬化基础，不需要土建施工，不会产生建筑垃圾，使用完成后可以全部拆卸转运到其他场地重复使用，综合使用成本更低，也更符合绿色施工的要求。在实际选型时，用户可以根据使用场景的需求，选择不同厚度的夹芯板，比如在北方寒冷地区可以选用75mm厚的岩棉夹芯板，提升保温性能，在南方多雨地区可以在顶部额外加装彩钢瓦坡屋顶，提升排水效率。

　　整个模型的结构完全按照实际加工工艺搭建，所有构件的连接关系、板材的拼接方式都还原了真实产品的生产组装逻辑，没有多余的虚设结构，能够直接用于生产下料参考，也可以作为临建规划方案中的可视化组件，用于场地布置的效果展示。
