轻钢结构住宅主体框架结构设计

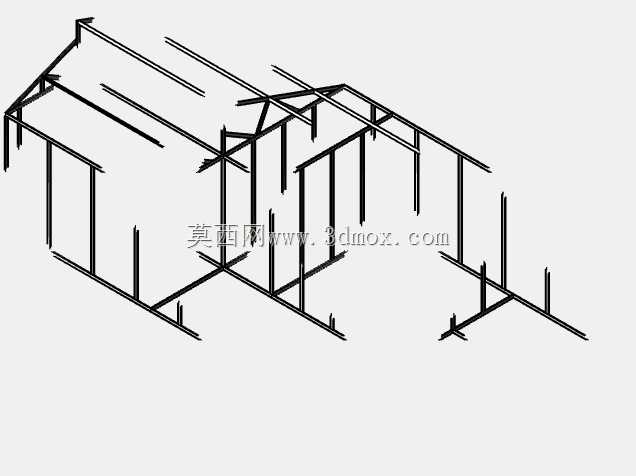

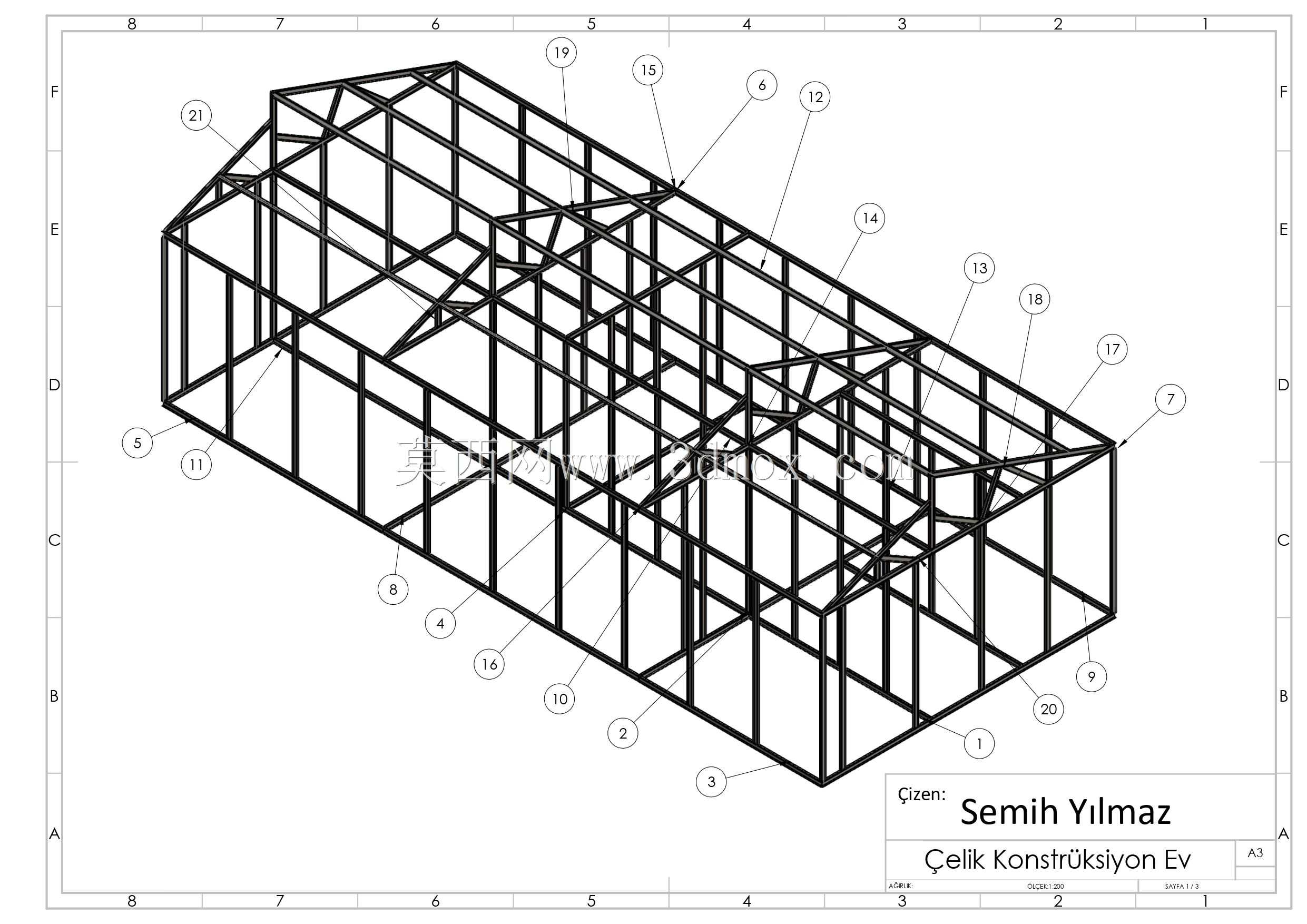

　　这套轻钢结构住宅的主体框架模型，完整还原了低层装配式住宅的钢骨架受力体系，可直接用于乡村自建房、临时办公用房、景区配套民宿等场景的结构方案推演，也能作为装配式建筑施工前的技术交底参照，帮助施工班组快速理解杆件排布逻辑与节点连接关系。从结构受力逻辑来看，整个框架采用冷弯薄壁型钢与热轧型钢组合的排布方式，底部沿建筑外轮廓设置通长底梁，直接与预埋在基础中的地脚螺栓连接，承担上部结构传递的全部竖向荷载与水平风荷载，底梁的截面选型充分考虑了地基不均匀沉降的容错空间，预留了调整垫片的安装间隙，避免基础施工误差导致上部骨架拼装错位。

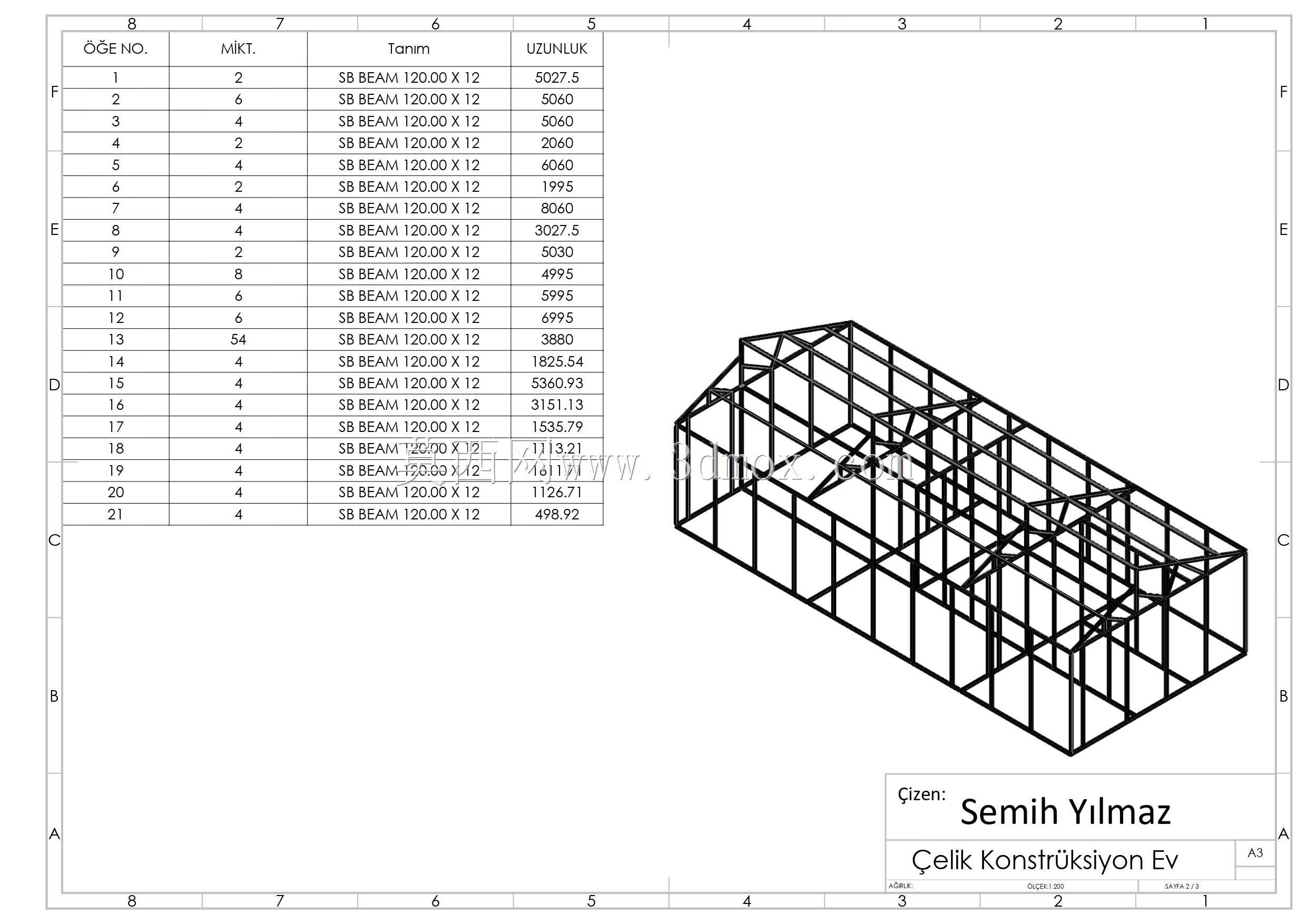

　　竖向立柱按照600mm的标准模数沿墙体走向排布，每根立柱与底梁、顶梁的连接节点都采用角焊缝加螺栓紧固的双重固定方式，既保证现场焊接作业的操作空间，也能通过螺栓实现安装阶段的临时定位，减少焊接过程中的杆件变形。屋面部分的桁架结构采用三角形受力体系，上弦杆按照屋面排水坡度设置倾角，下弦杆与顶层顶梁平齐，腹杆按照受力大小差异化选型，受力较大的支座位置腹杆采用加厚型材，跨中受力较小的区域适当减小截面规格，在保证整体屋面承载力的前提下控制整体用钢量，降低结构自重对下部承重体系的负荷。框架内部的隔墙位置额外设置了加强立柱，用来承担后续室内装修阶段悬挂柜体、卫浴设备的附加荷载，避免后期装修在薄壁杆件上随意开孔破坏结构受力路径。

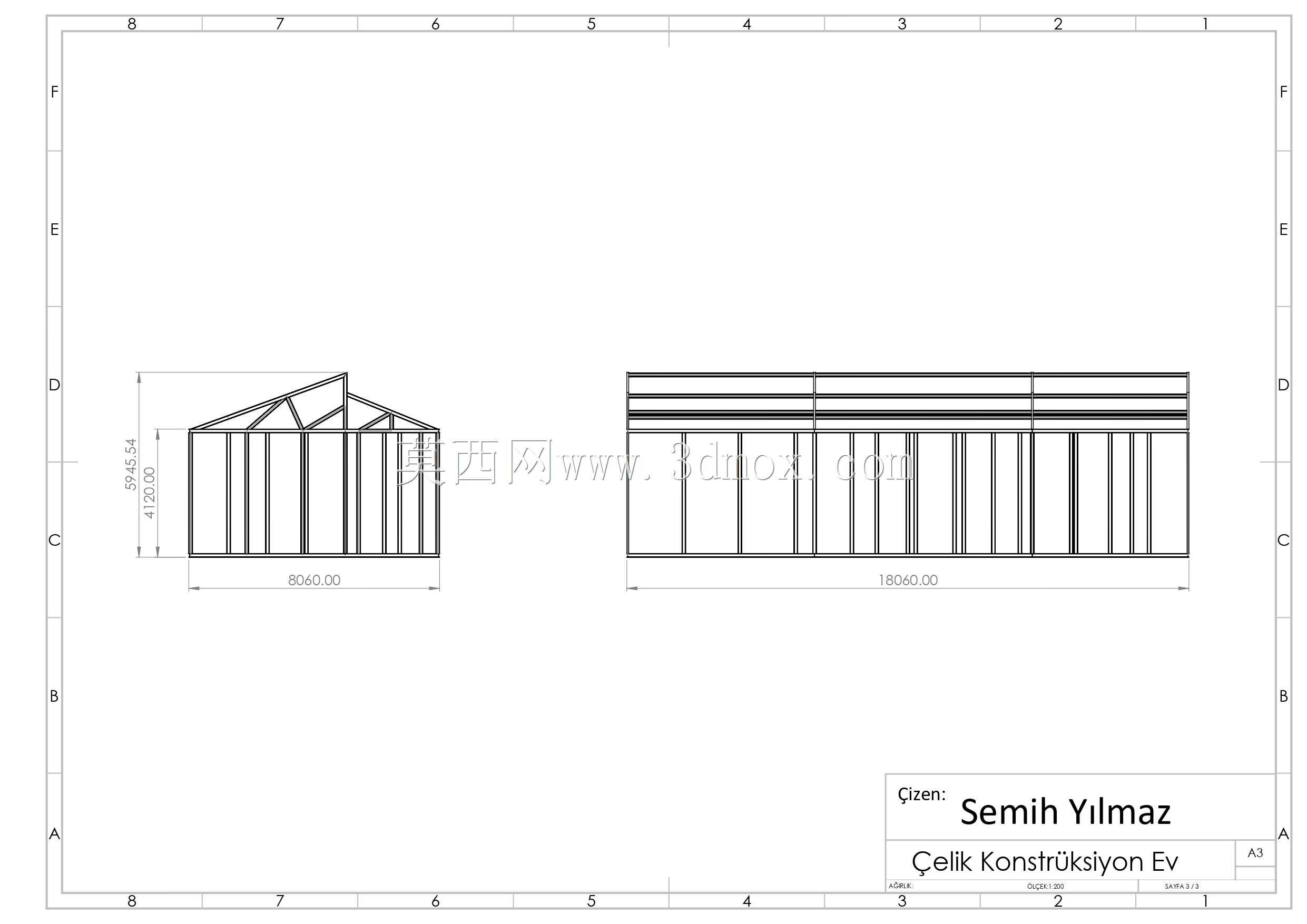

　　所有杆件的连接节点都预留了现场安装的操作余量，相邻杆件的焊缝位置错开了应力集中区域，避免多道焊缝交汇在同一截面导致的结构脆性断裂风险。从安装边界来看，整个框架的外轮廓尺寸严格匹配常规装配式围护板材的模数，外墙挂板、内墙石膏板、屋面彩钢瓦的安装点位都在对应杆件上预留了连接孔位，现场拼装时不需要二次切割杆件，能够大幅缩短现场施工周期。框架的门洞、窗洞位置都设置了加强框，洞口上方的过梁与两侧立柱刚性连接，承担洞口上部墙体与屋面传递的荷载，避免洞口位置出现变形导致门窗开合不畅。

　　设计过程中充分考虑了管线布设的需求，立柱与横梁的空腔位置预留了穿线空间，电气管线、给排水管线可以直接从型材空腔内穿行，不需要额外在杆件上开孔穿管，既保护管线不受后期装修破坏，也减少了管线布设对结构强度的影响。整个骨架的拼装顺序遵循从下到上、从外到内的逻辑，先固定底梁并调平，再逐根拼装竖向立柱并设置临时斜撑固定，待所有立柱垂直度校准完成后再拼装顶层顶梁，最后组装屋面桁架结构，每一步拼装都设置了对应的定位基准，避免累积误差导致最终框架尺寸偏差超标。针对不同地区的风荷载、雪荷载差异，这套框架的杆件选型预留了足够的安全余量，在常规低层住宅的荷载取值范围内，不需要额外调整杆件规格就能满足结构安全要求，对于高风压、高降雪的特殊区域，也可以通过局部更换加厚型材的方式快速调整结构承载力，不需要重新设计整套框架体系。
