斗轮挖掘机输送滚筒法兰拆卸工装结构

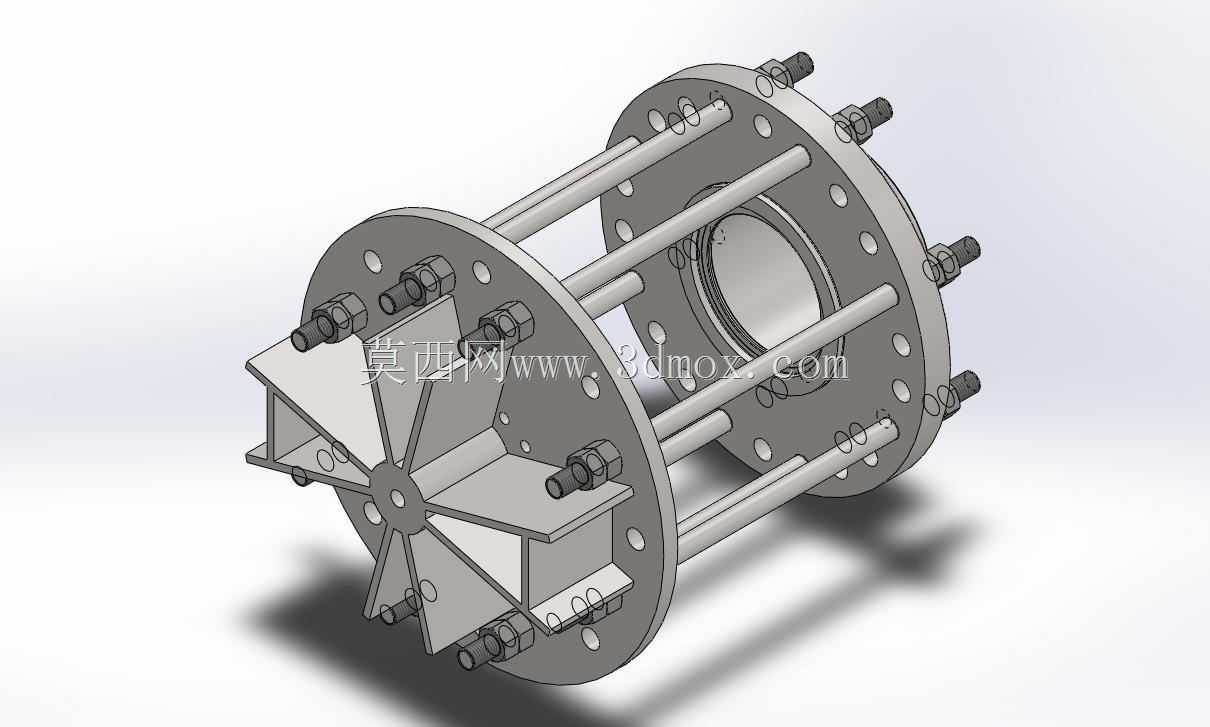

　　从结构设计来看，整套工装采用双法兰盘配合多根平行拉杆的主体框架，一侧为带放射状加强筋的施力端板，端板中心设置与滚筒轴端匹配的定位止口，放射状筋板将液压或机械施加的顶推力均匀分散到整个端板平面，避免局部应力集中造成端板变形；另一侧为与待拆法兰螺栓孔完全对位的对接法兰盘，盘面上预留了与法兰螺栓规格匹配的通孔，作业时可直接通过原有法兰螺栓将对接盘与待拆法兰牢固连接，无需额外在法兰上焊接临时吊耳或受力点，从根源上避免了焊接对法兰基体的热损伤。在散料输送矿山设备的现场运维场景中，斗轮挖掘机的输送滚筒长期承受重载、物料冲击与交变载荷，滚筒两端的连接法兰常因锈蚀、过盈配合、螺栓咬死等问题，在检修更换时难以顺利拆卸，传统的锤击、拉马作业不仅效率低下，还极易损伤法兰密封面与滚筒轴颈，造成额外的备件损耗与停机损失。这套法兰拆卸工具正是针对这类现场检修痛点开发的专用工装，目前已完成实物加工并投入实际检修作业，能够在不损伤配合面的前提下完成法兰与滚筒本体的分离作业。

　　多根平行拉杆沿圆周方向均匀分布在两个端板之间，每根拉杆两端都配置了锁紧螺母，既可以根据不同规格法兰的轴向距离灵活调整两个端板的间距，适配不同厚度、不同安装深度的法兰拆卸需求，也能保证施力过程中两个端板始终保持平行，避免偏载造成法兰卡滞或螺栓断裂。施力端的放射状筋板采用三角形截面焊接结构，筋板从中心定位止口处向外辐射延伸至端板外圆，每块筋板之间预留了足够的操作空间，方便作业人员调整顶推装置的位置、观察拆卸过程中的法兰位移情况，同时这种结构在保证整体刚度的前提下，尽可能减轻了工装自身重量，方便现场转运与吊装作业。在安装边界适配性上，对接法兰盘的螺栓孔采用多组圆周均布的通孔设计，能够覆盖一定范围内不同螺栓孔节圆直径的法兰，无需针对每一种规格的法兰单独制作对接盘；拉杆的长度预留了足够的调节余量，可适配不同轴向伸出长度的滚筒法兰，当遇到法兰与滚筒配合过盈量较大的情况时，可在施力端中心位置放置液压千斤顶，千斤顶一端顶在滚筒轴端中心，另一端抵在施力端板的中心定位止口处，通过均匀拧紧拉杆螺母配合千斤顶的顶推力，让法兰沿轴向平稳退出配合面，整个施力过程受力方向与滚筒轴线完全重合，不会对滚筒轴产生径向分力，避免轴颈弯曲变形。

　　实际作业时，先清理待拆法兰表面的锈蚀与杂物，拆除法兰原有的连接螺栓，将对接法兰盘与待拆法兰对齐，用配套螺栓将两者紧固为一体，随后根据法兰与轴端的距离调整各拉杆的锁紧螺母，让施力端板中心与滚筒轴端中心对正，确认所有拉杆受力均匀后，即可逐步施加顶推力，过程中可通过观察各拉杆的螺母松紧程度调整施力平衡，直到法兰完全脱离配合面。相比传统拆卸方式，这套工装不需要在设备上进行焊接、切割等动火作业，尤其适合矿山现场这类有防火要求的作业环境，同时整个拆卸过程的受力完全可控，能够有效保护法兰密封面、滚筒轴颈等关键配合部位，大幅降低检修过程中的备件损耗，缩短设备停机检修的时间。

　　在结构细节处理上，所有拉杆都采用高强度合金结构钢制作，螺纹部位经过调质处理，避免大拉力下出现螺纹滑牙或拉杆断裂；两个端板的接触面都经过平面度加工，保证受力时贴合紧密，不会出现局部翘曲；对接法兰盘的通孔都做了倒角处理，方便螺栓穿入对位，即使法兰螺栓孔存在少量错位也能顺利完成连接。针对斗轮挖掘机输送滚筒的作业工况，这套工装还充分考虑了现场的使用环境，整体结构没有复杂的传动部件或精密配合面，即使在多粉尘、有一定锈蚀的露天作业环境下，也能可靠使用，日常维护仅需要在螺纹部位涂抹润滑脂即可，不需要复杂的保养流程。
