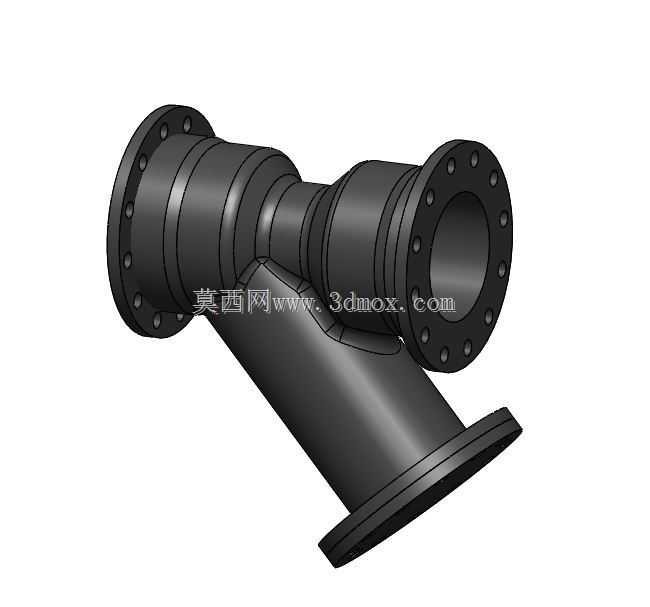

Y型法兰连接8英寸管道过滤器结构

　　在市政供水主管网、化工工艺输送管线、消防喷淋系统主干管这类大口径流体输送场景中，管道内残留的焊渣、锈蚀剥落物、介质裹挟的固体杂质一旦进入下游的减压阀、流量计、调节阀或者消防喷淋头，很容易造成密封面划伤、节流通道堵塞，直接导致整套管路系统的压力控制失准、计量偏差甚至功能失效，8英寸规格的Y型过滤器正是适配DN200口径主管路的杂质拦截部件，安装在关键设备的上游侧，能在不中断主流道通流的前提下完成固体颗粒的截留，保障下游设备的运行稳定性。

　　从结构设计逻辑来看，这款过滤器采用Y型斜置滤筒布局，主流道保持直通形态，滤筒倾斜布置在主流道的斜向支管内，相比直角式过滤器的流道折角，这种结构的流体局部阻力损失更小，大流量输送工况下的压损控制更优，不会因为加装过滤装置造成管路输送效率的大幅下降。三个连接端全部采用凸面带颈法兰结构，法兰盘的螺栓孔沿圆周均布，匹配PN16等级的通用法兰安装尺寸，安装时无需额外加工转接件，直接与同口径的管路法兰、设备法兰对接即可，法兰密封面的平面度、螺栓孔的位置度公差控制在通用管路安装的允许范围内，现场施工时能快速完成对位装配，降低安装对位的难度。

　　滤室的斜向支管端部设置可拆卸的法兰端盖，日常维护时不需要将整个过滤器从管路上拆卸下来，只需要松开端盖的连接螺栓，就可以抽出内部的不锈钢过滤元件，清理截留的固体杂质后重新装回即可完成维护，大幅降低管线运维的工作量。过滤元件的开孔尺寸可以根据下游设备的防护需求灵活更换，比如保护减压阀这类密封副精度较高的部件时，可以选用较小孔径的滤筒，拦截更细小的颗粒；如果是输送带有少量大颗粒杂质的循环水、消防水，也可以更换大孔径滤筒，在保证拦截效果的同时降低压损，适配不同工况的过滤需求。

　　从安装边界来看，这款8英寸过滤器的主流道两端法兰端面间距、斜向滤筒的伸出长度都经过适配性设计，安装时不需要对原有管线进行大幅切割改动，预留出滤筒抽拉的维护空间即可，不会出现与周边管路、支吊架干涉的问题。阀体整体采用流线型过渡设计，主流道与斜向滤室的连接处做了圆弧过渡处理，避免流体在转角处形成湍流涡旋，减少流体对阀体内部的冲蚀，同时也能降低杂质在转角处沉积卡滞的概率，长期运行时的流通稳定性更好。

　　在实际工程选型中，这类Y型过滤器通常需要根据管路的设计压力、输送介质的腐蚀特性选择对应的阀体材质，常规给排水、消防水工况可以采用铸铁材质降低成本，化工介质输送场景则可以更换铸钢、不锈钢材质提升耐腐蚀性能，三维建模过程中已经预留了材质替换的结构参数接口，设计人员只需要调整壁厚、法兰密封面形式就可以快速适配不同压力等级、不同介质的使用需求，不需要重新进行整体结构的拓扑设计。建模时对法兰螺栓孔、密封面、滤筒配合面的尺寸都做了参数化关联，修改公称通径参数时可以快速衍生出6英寸、10英寸等相邻规格的过滤器模型，能有效缩短同系列产品的设计开发周期。

　　不同于小型螺纹连接的Y型过滤器，8英寸大口径过滤器的阀体壁厚经过强度校核，能承受管路的水锤冲击与额定工作压力，滤筒的支撑结构做了加强设计，避免大流量工况下滤筒被流体压差压变形，导致过滤失效。安装时需要注意滤室的朝向，斜向端盖应该朝向便于操作维护的一侧，同时要保证流体流向与阀体上标注的箭头方向一致，避免反向安装导致滤筒被流体冲脱，失去过滤作用。在消防系统中，这类过滤器通常安装在报警阀、减压阀的上游侧，防止管道内的砂石、焊渣堵塞报警阀的节流孔或者减压阀的先导管路，是消防水系统中不可或缺的保护部件；在工艺管道中，它可以安装在泵的入口侧，保护泵的叶轮不被大颗粒杂质打坏，延长泵组的使用寿命。
