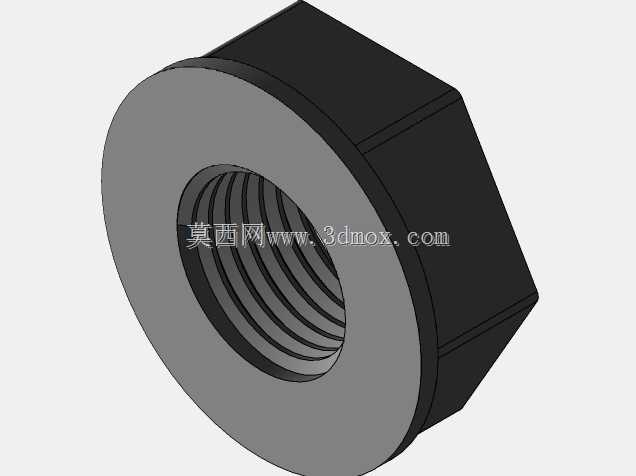

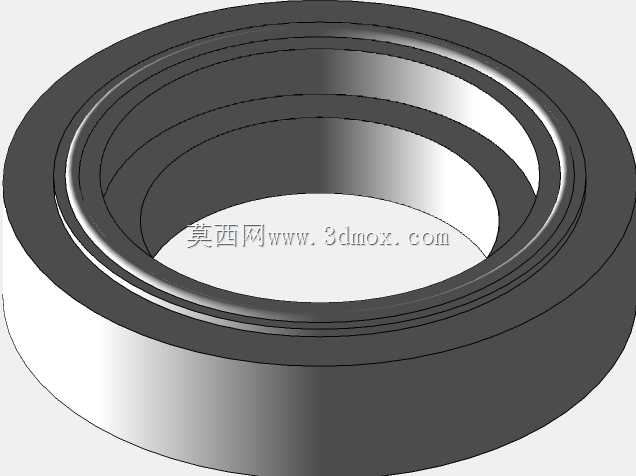

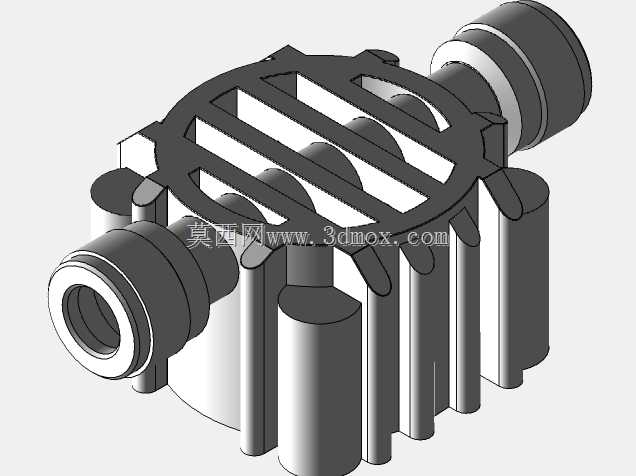

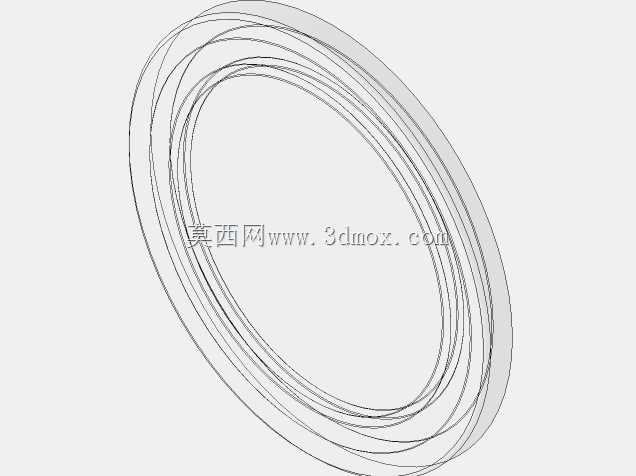

十一级反渗透水处理过滤装置结构设计

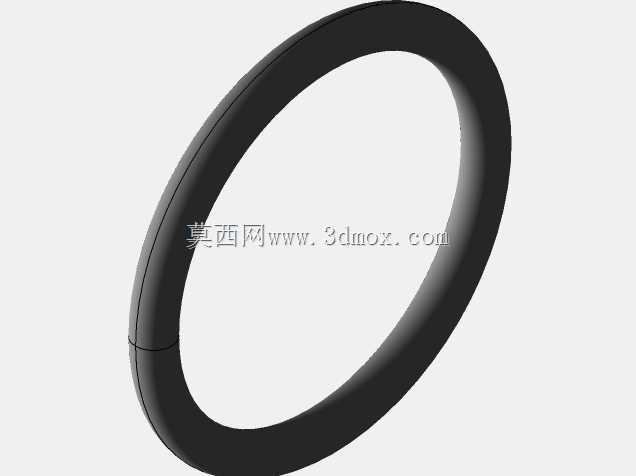

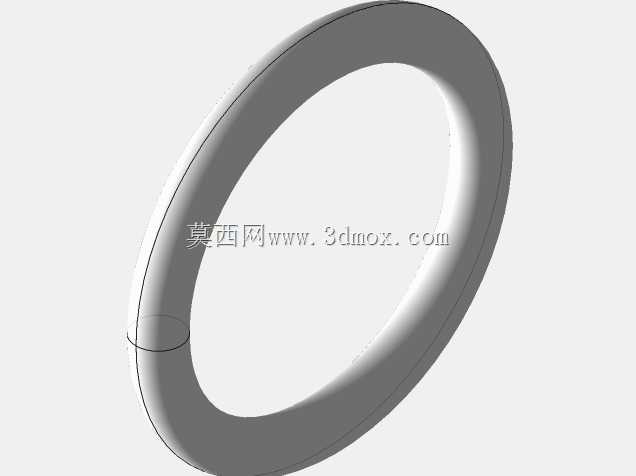

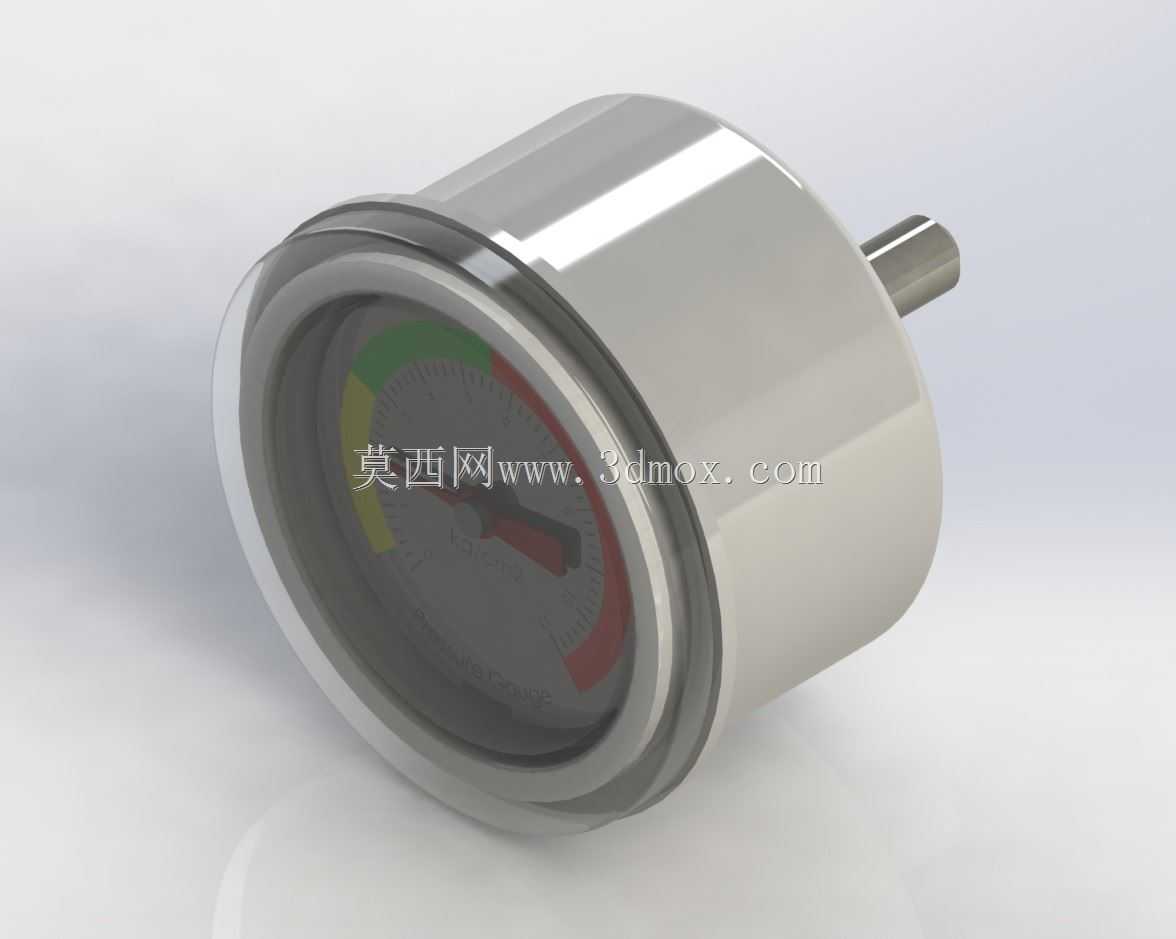

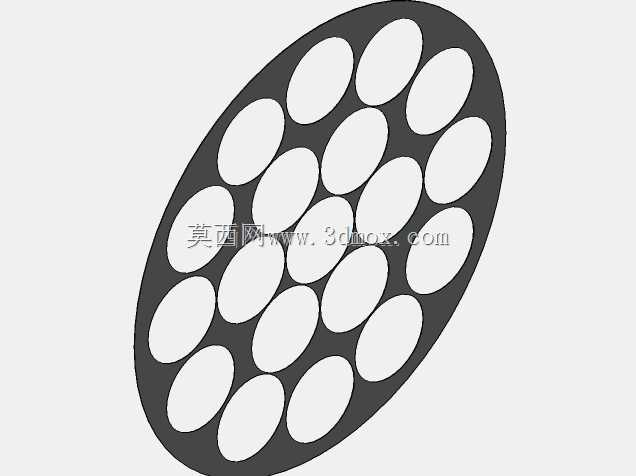

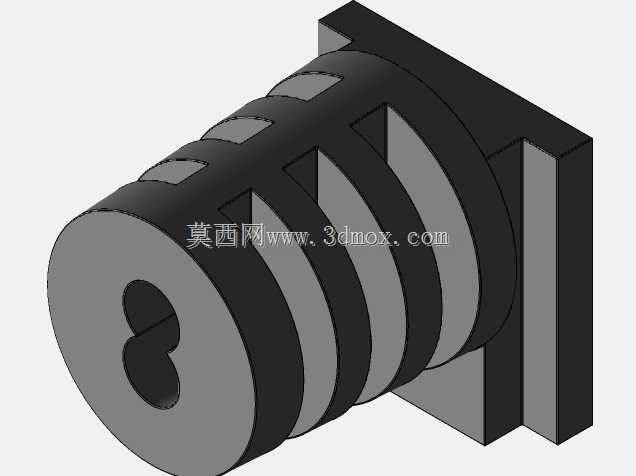

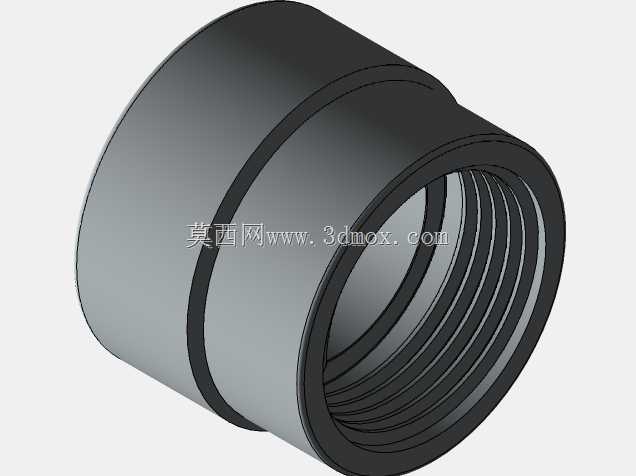

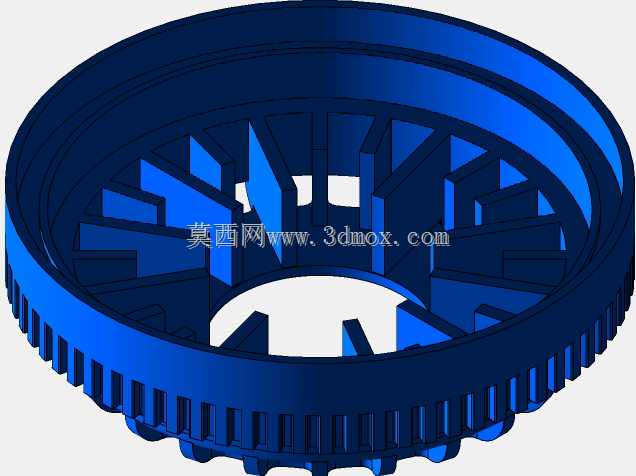

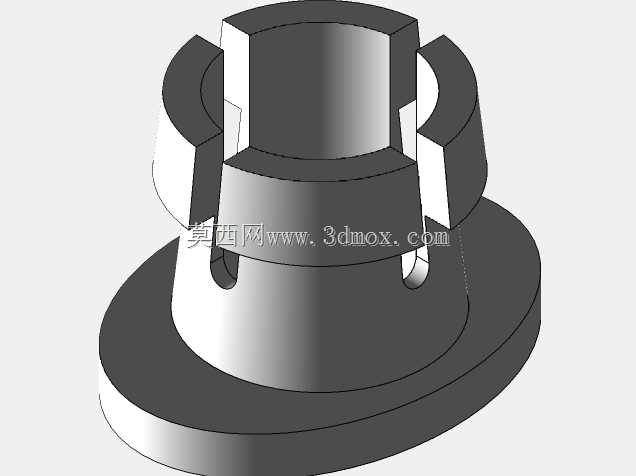

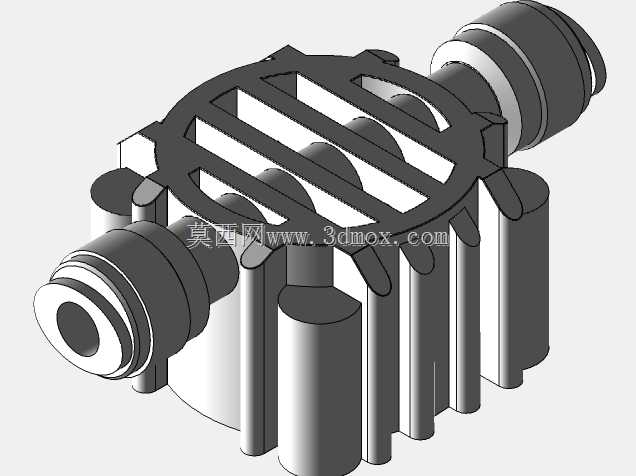

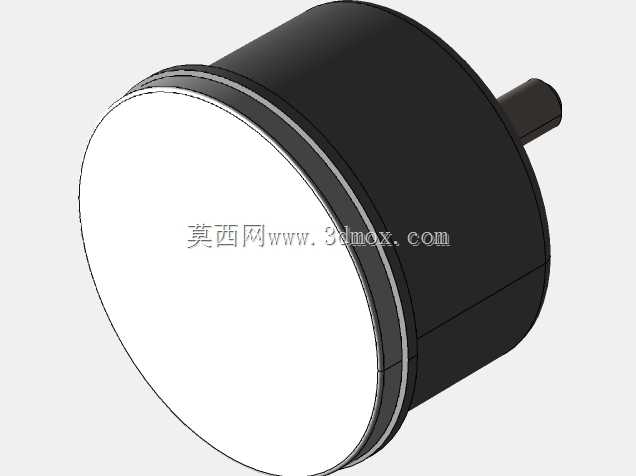

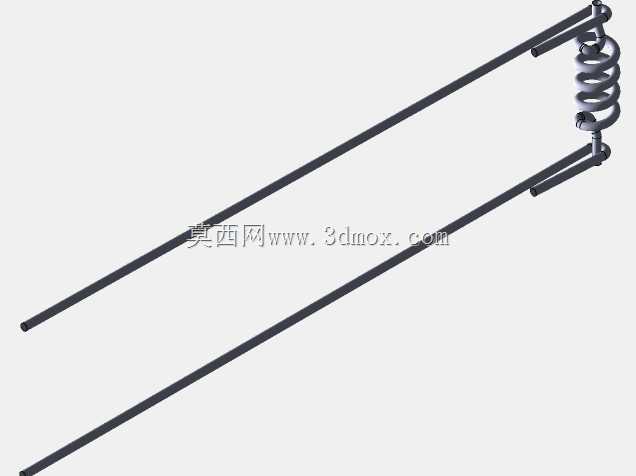

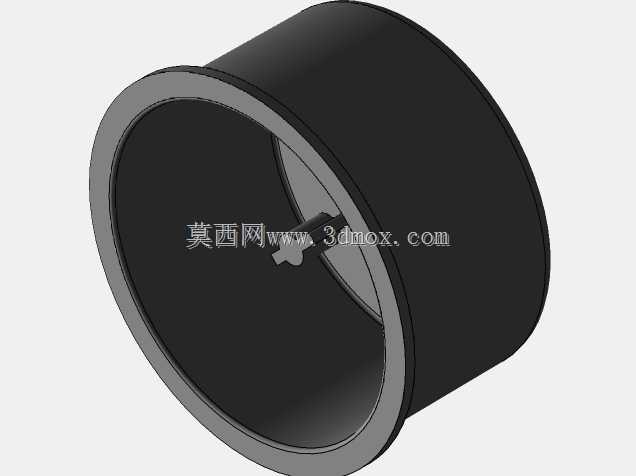

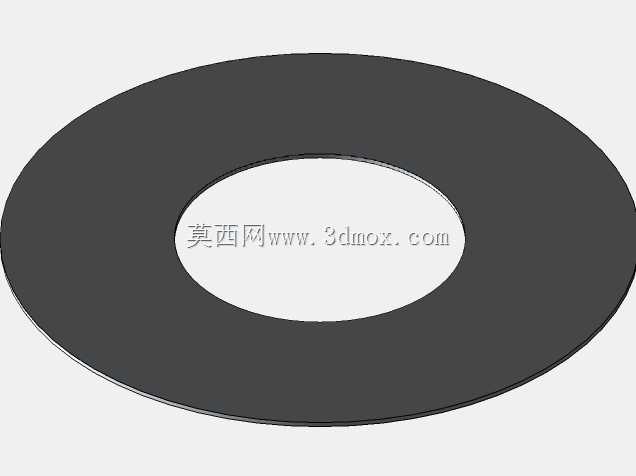

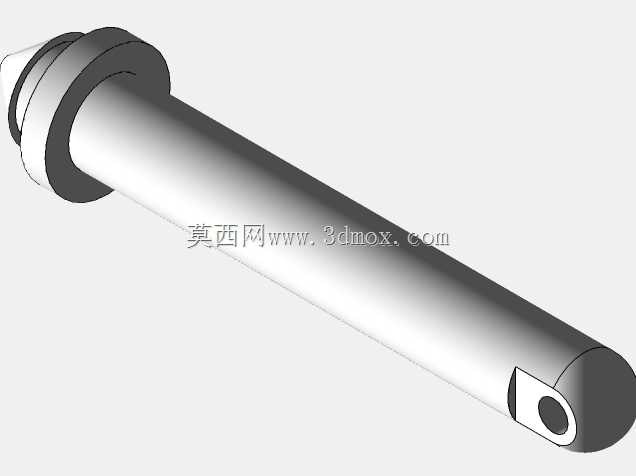

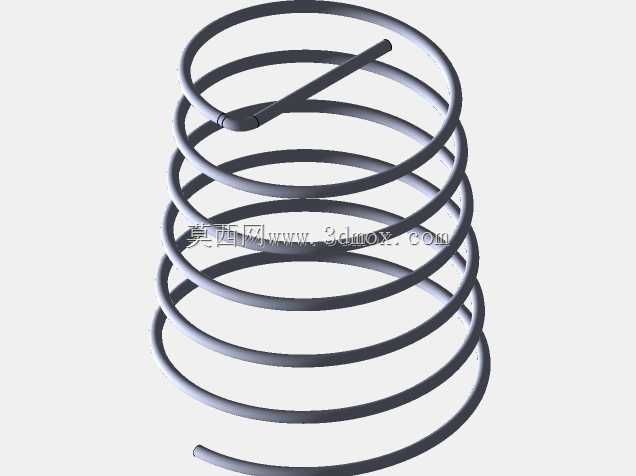

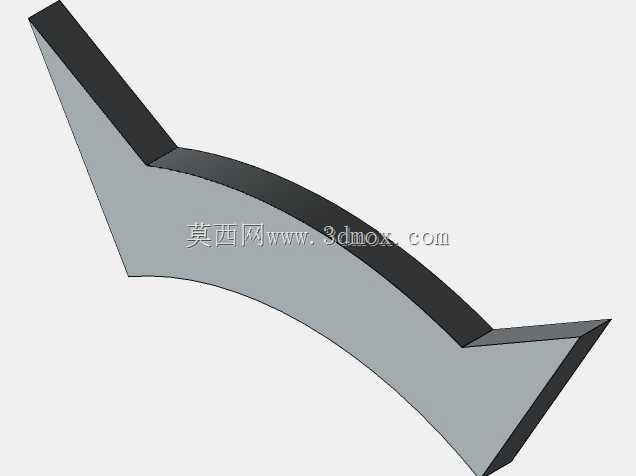

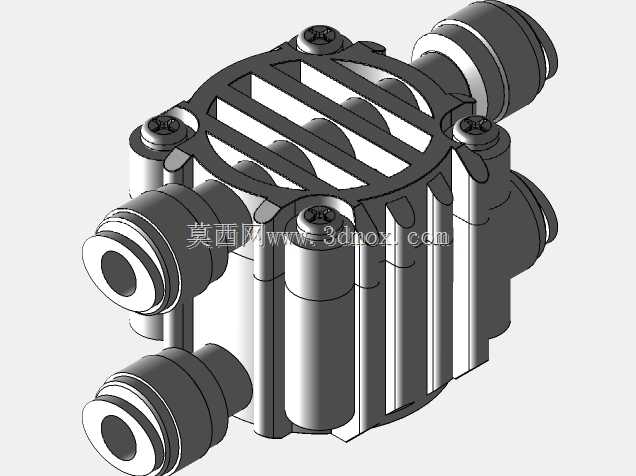

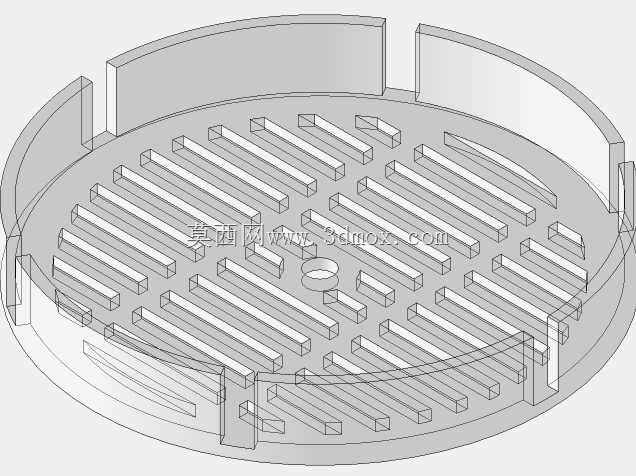

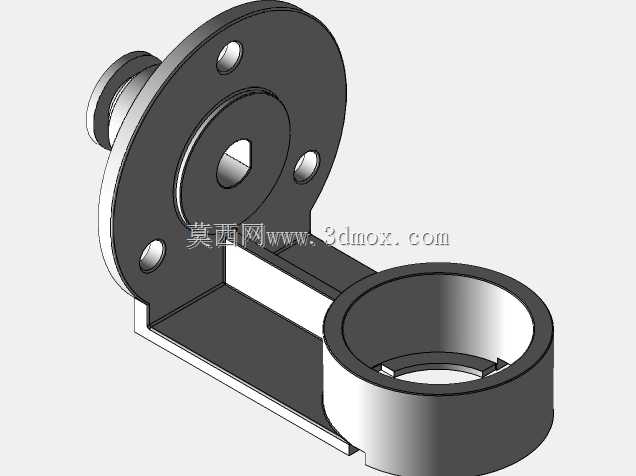

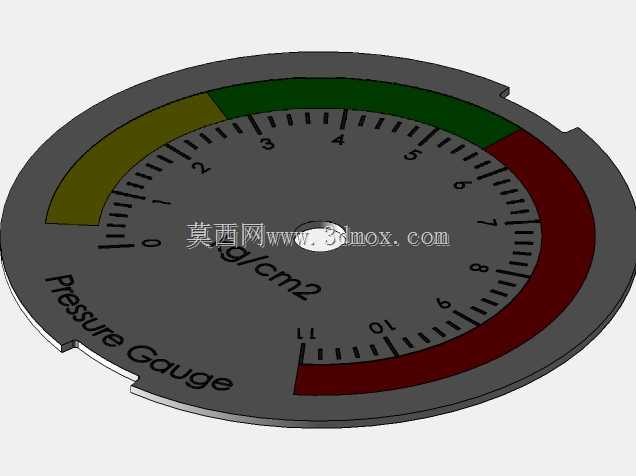

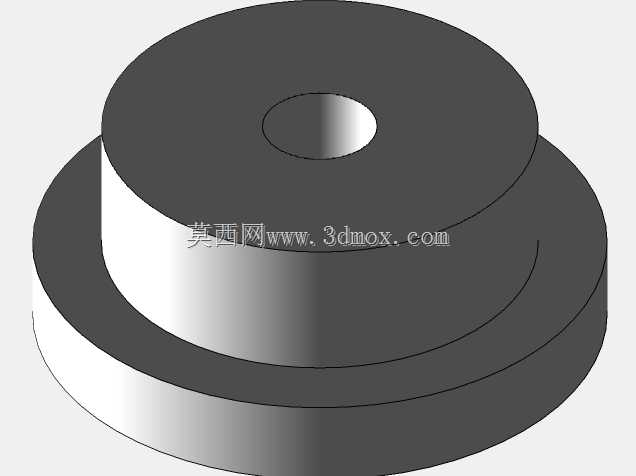

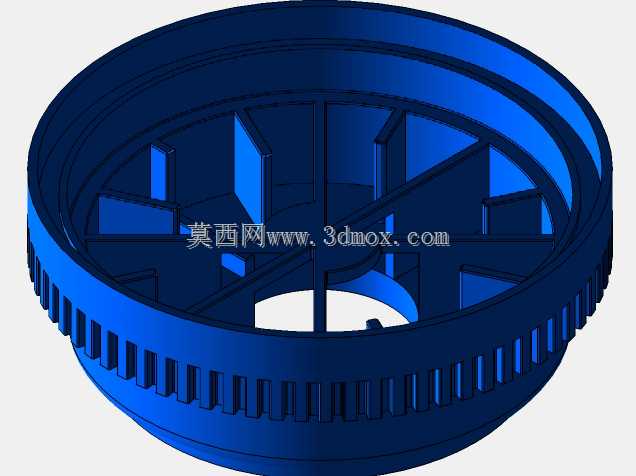

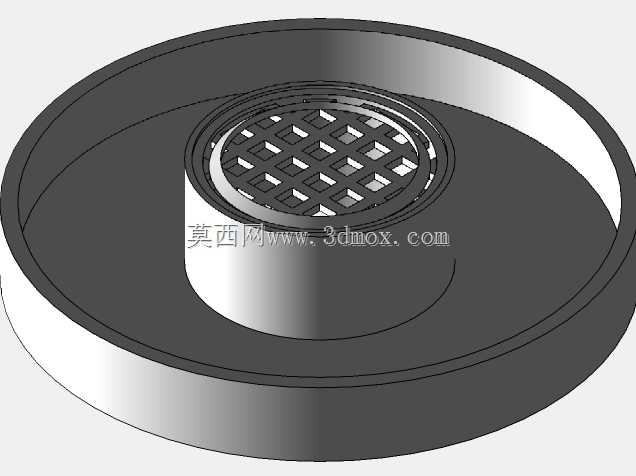

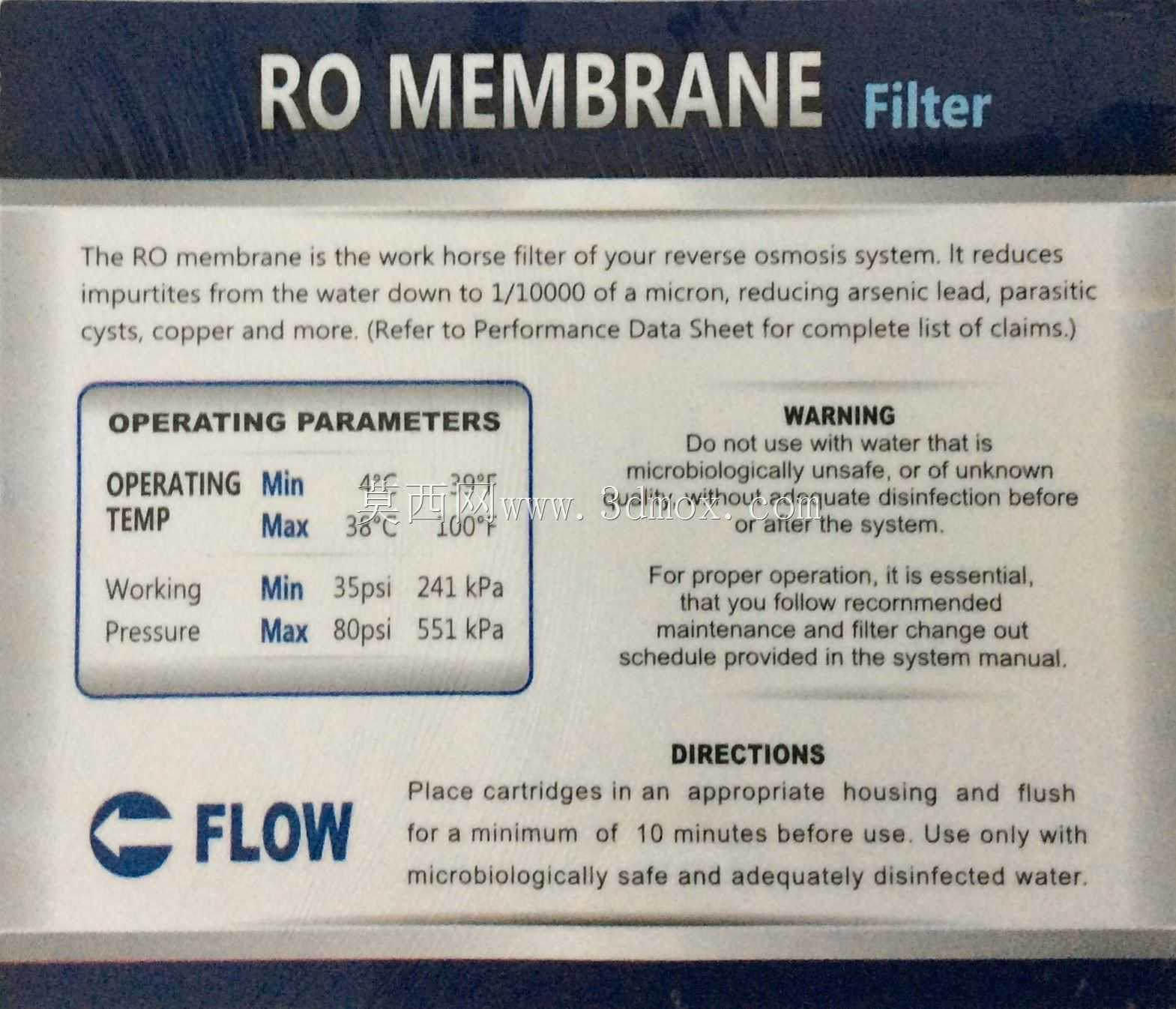

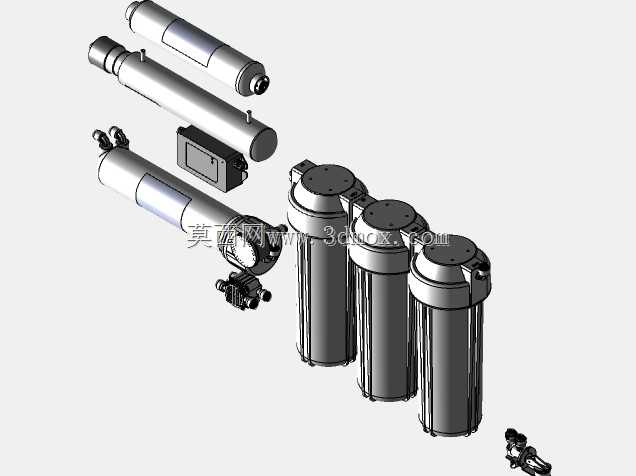

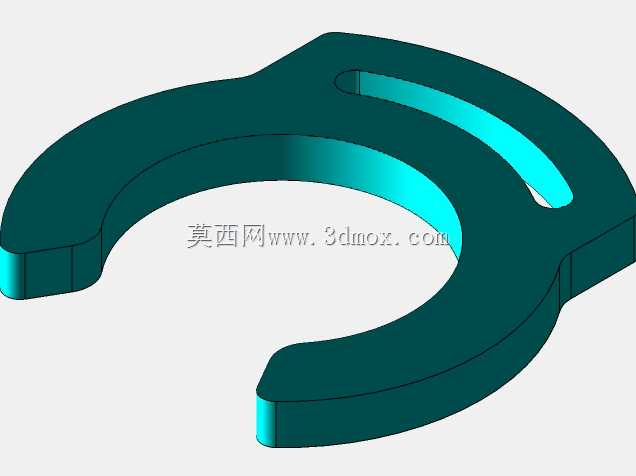

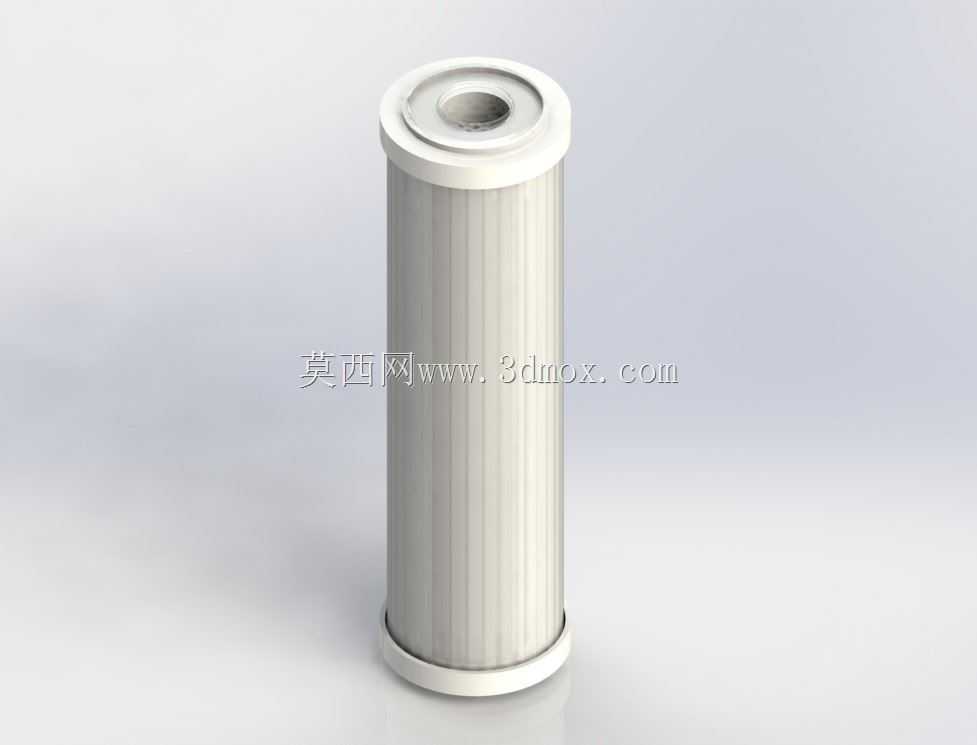

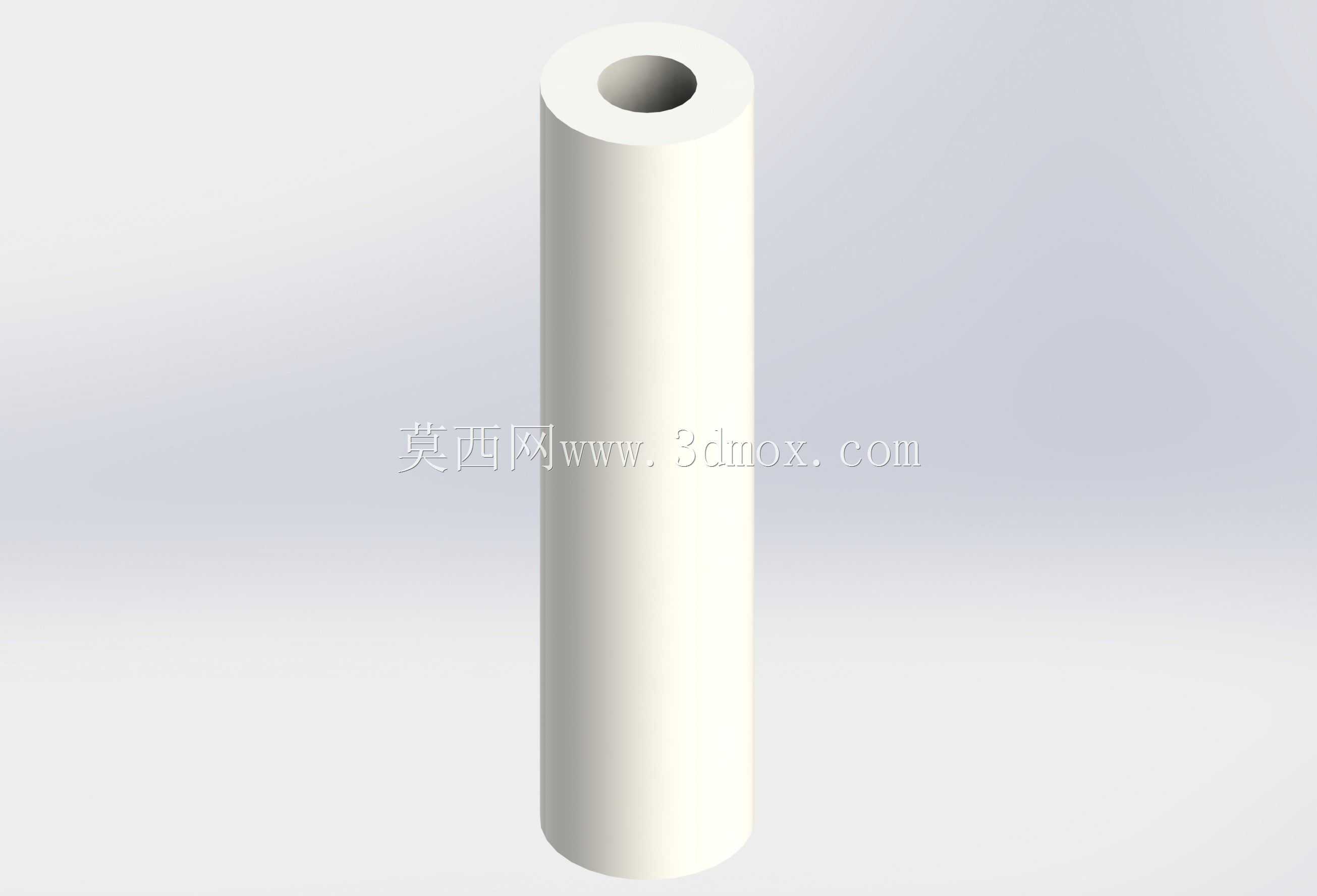

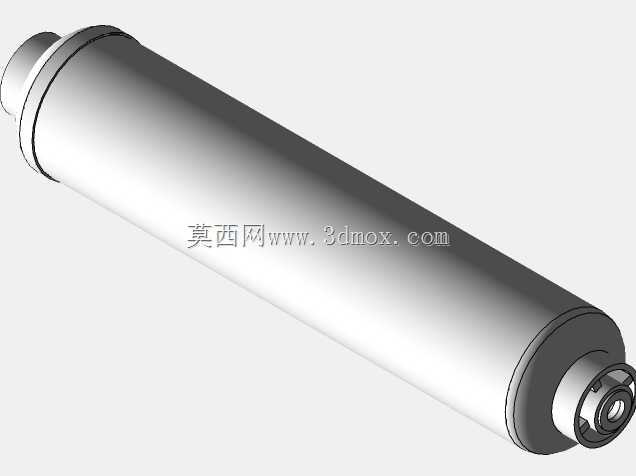

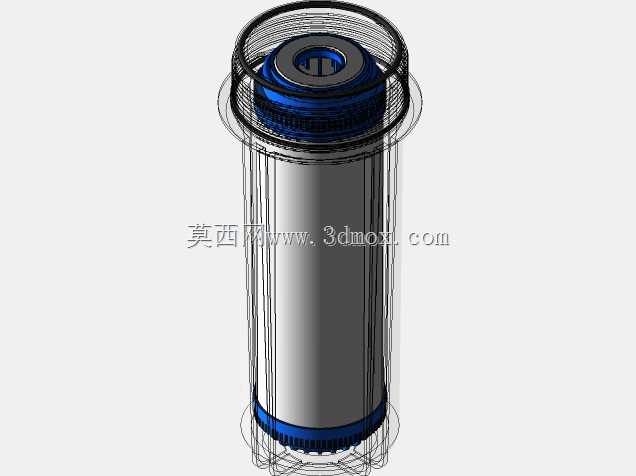

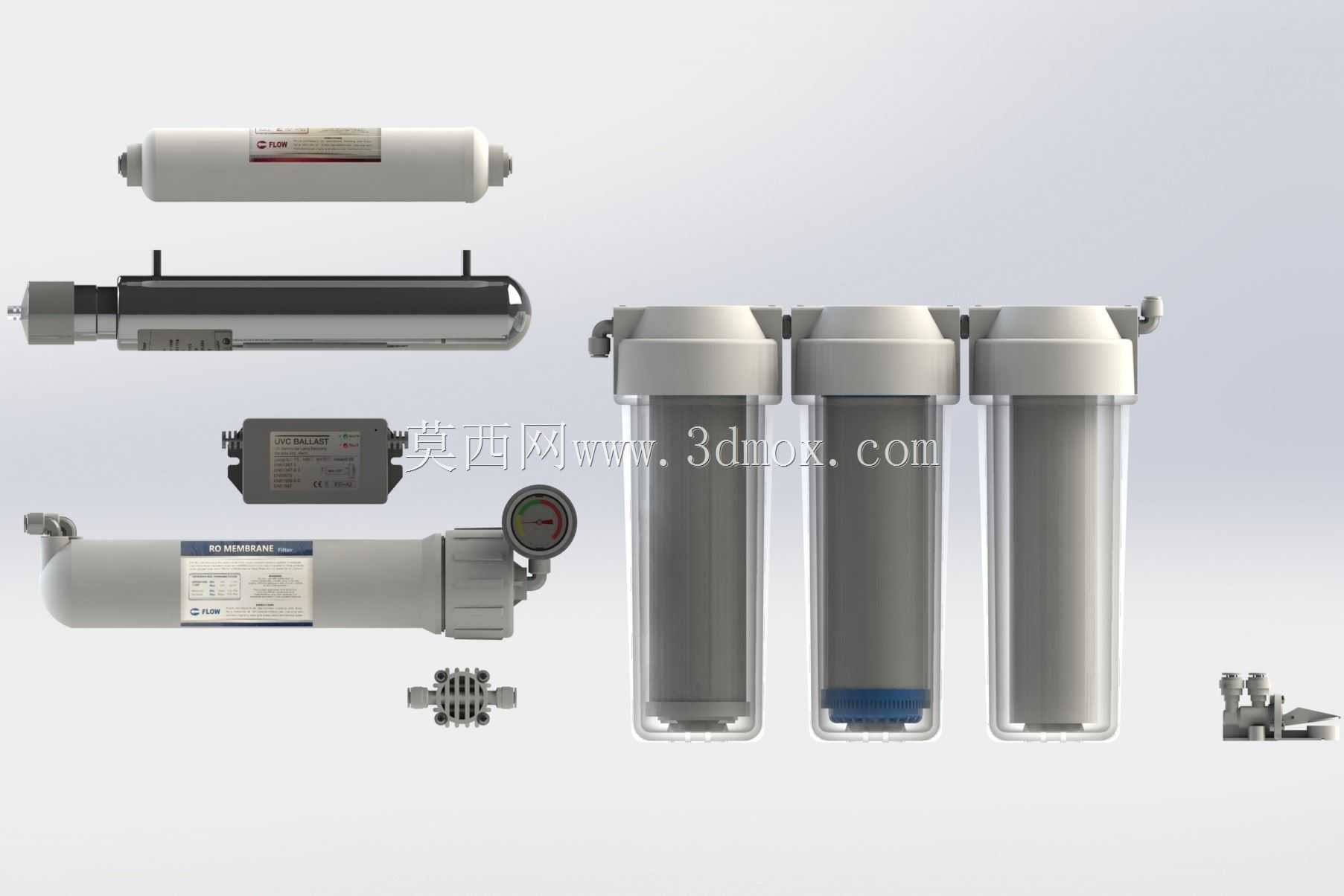

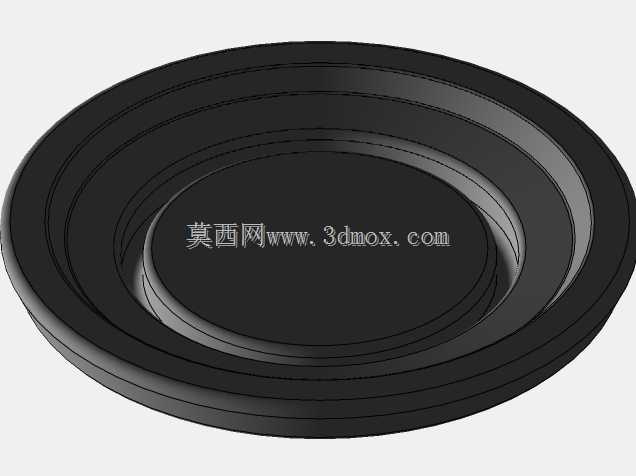

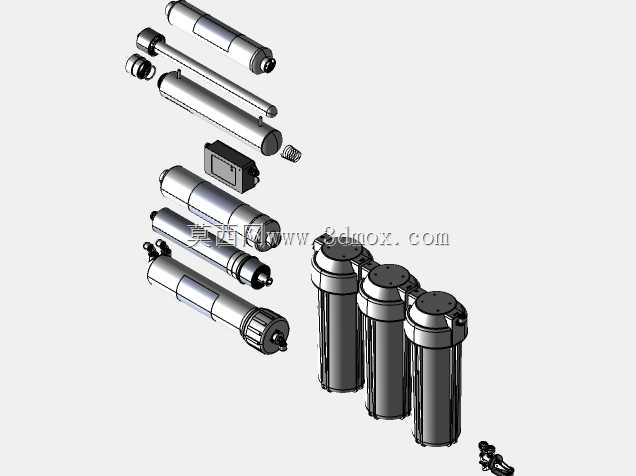

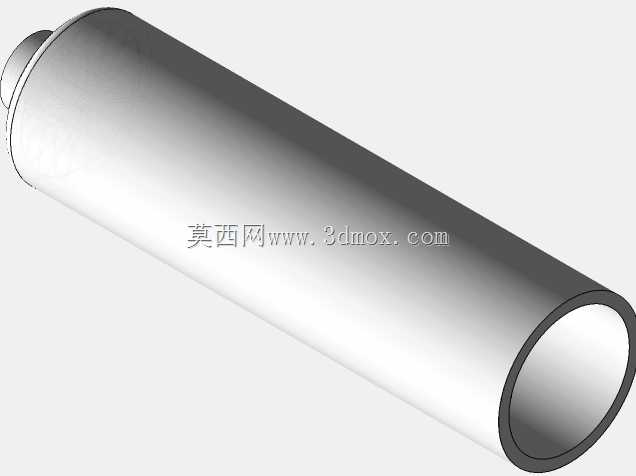

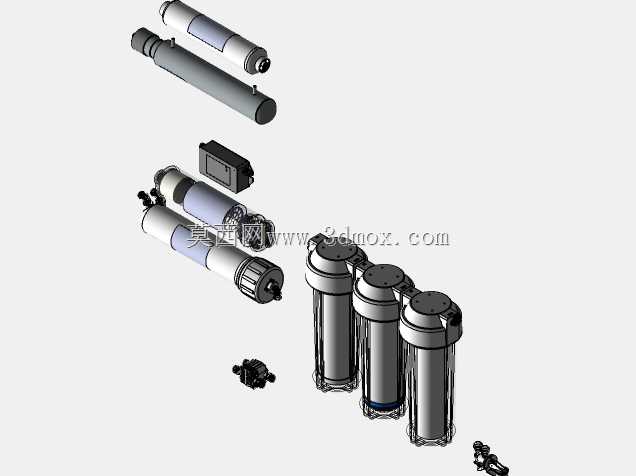

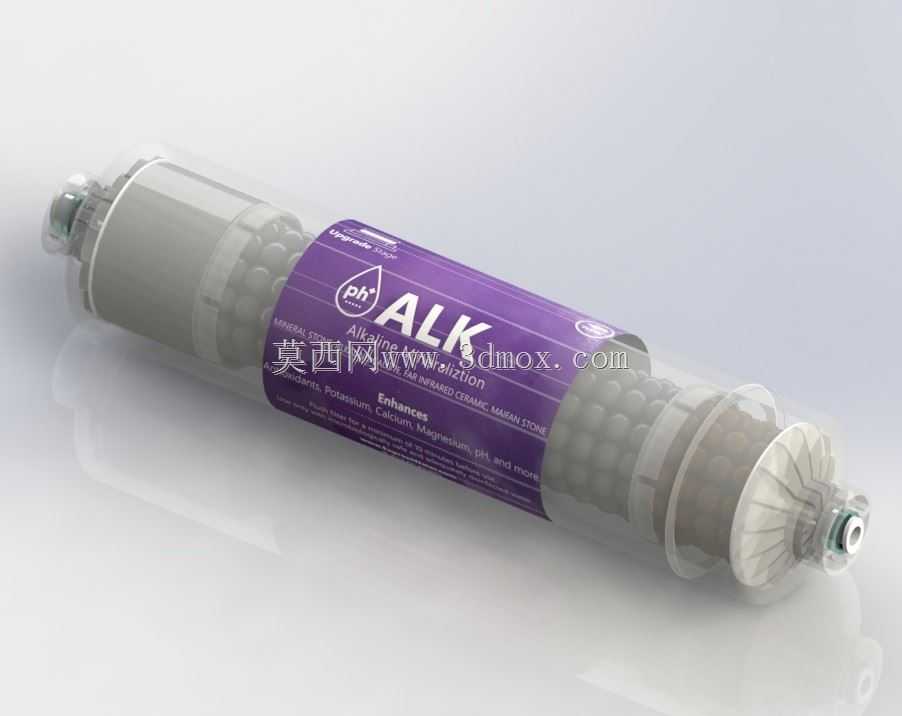

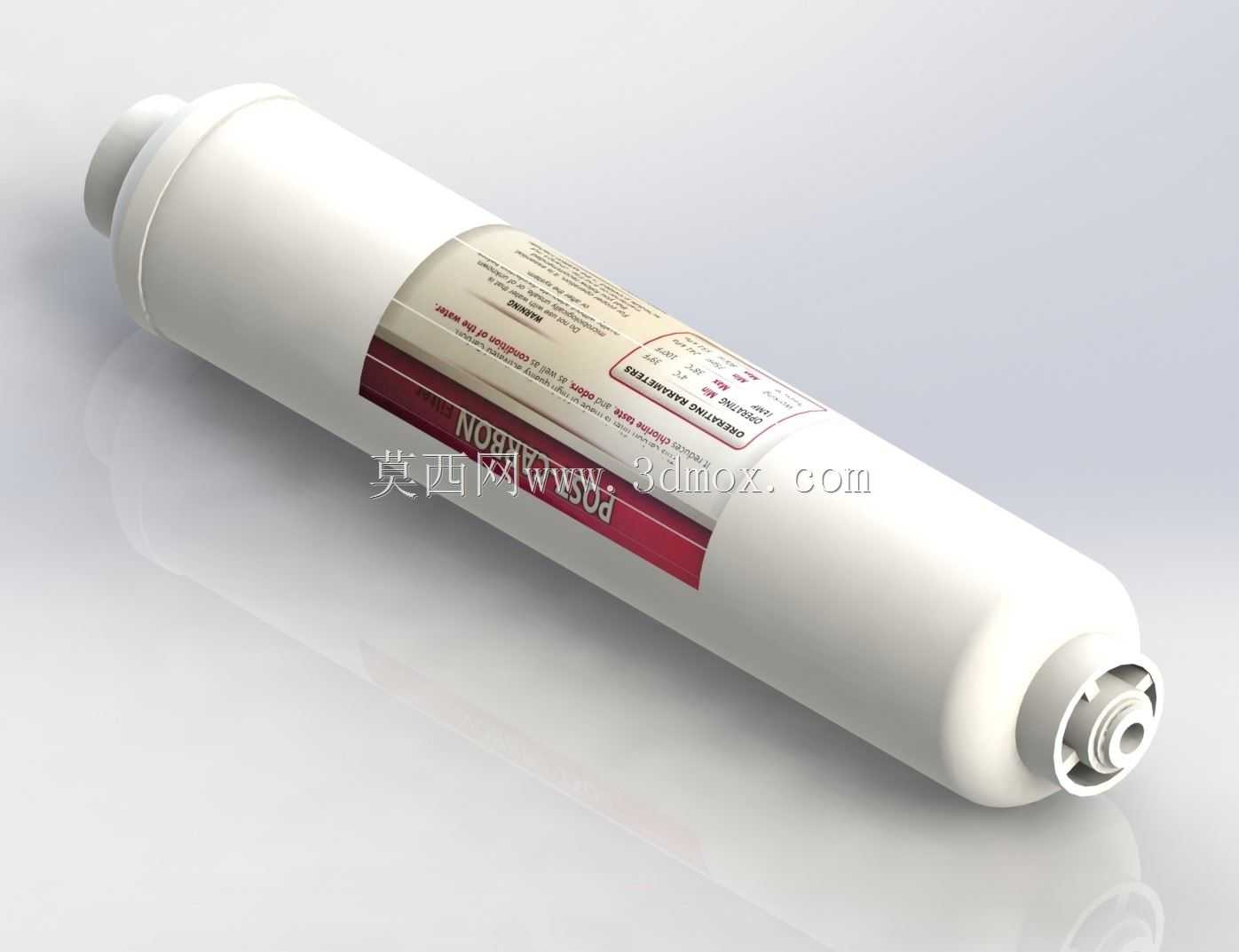

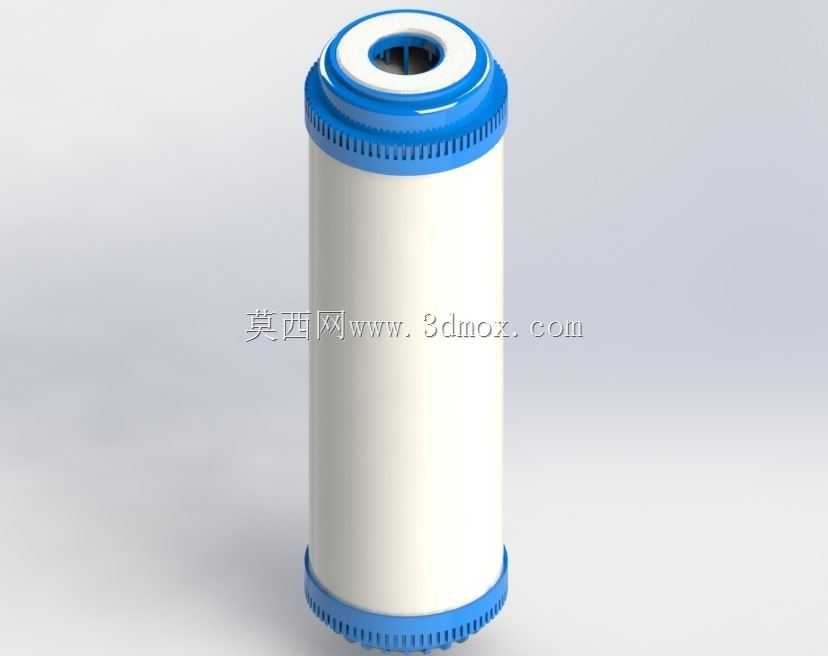

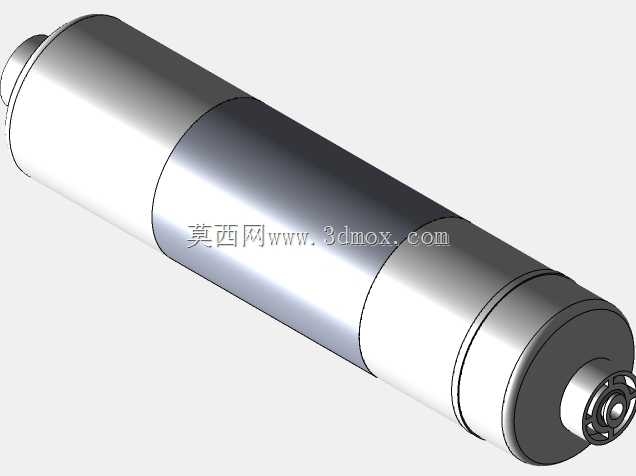

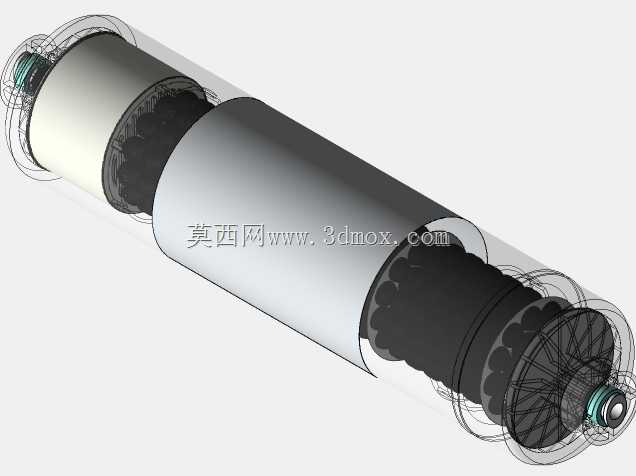

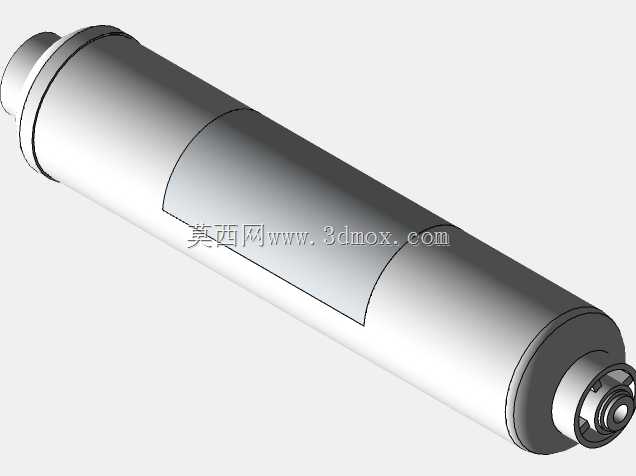

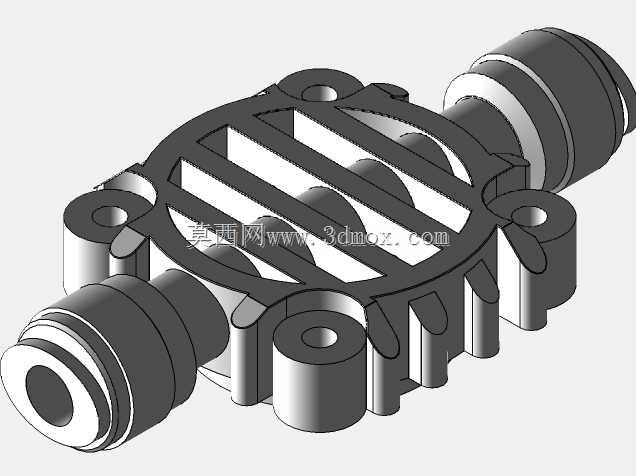

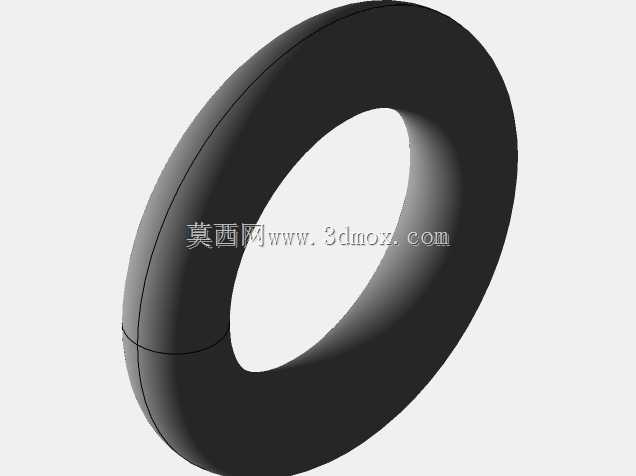

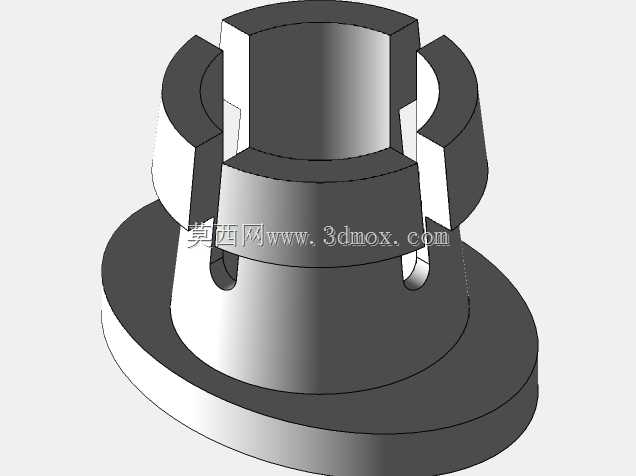

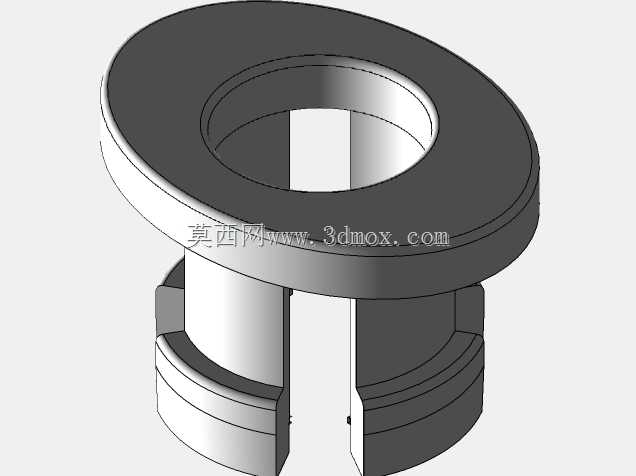

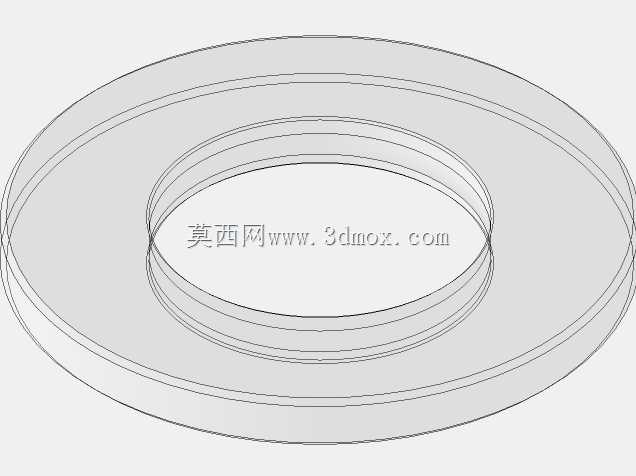

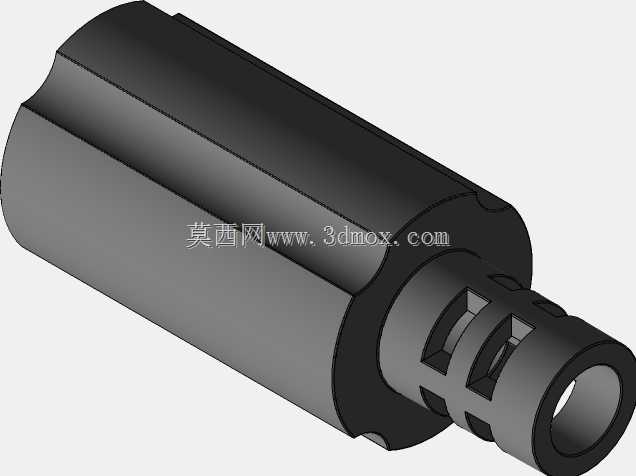

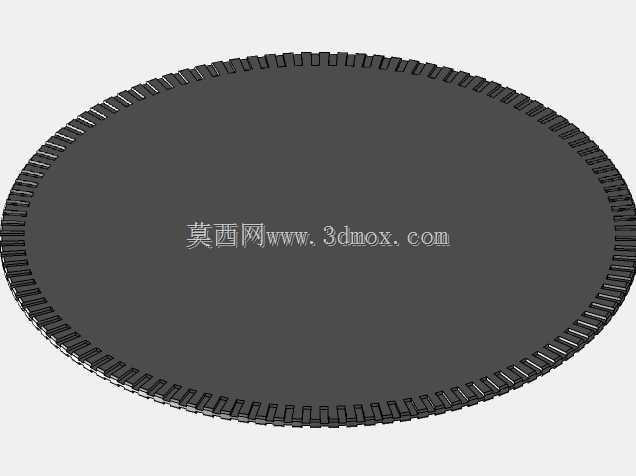

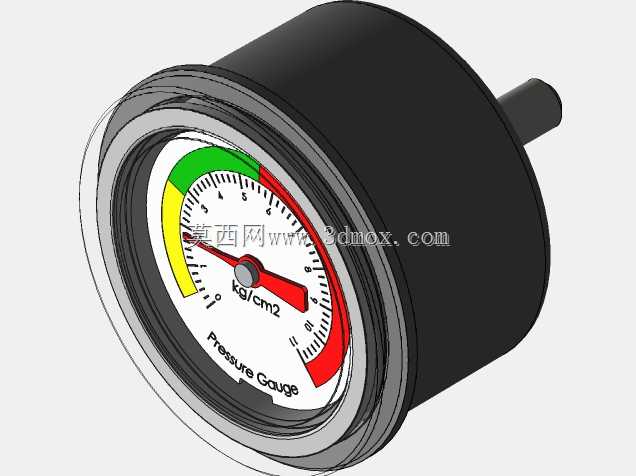

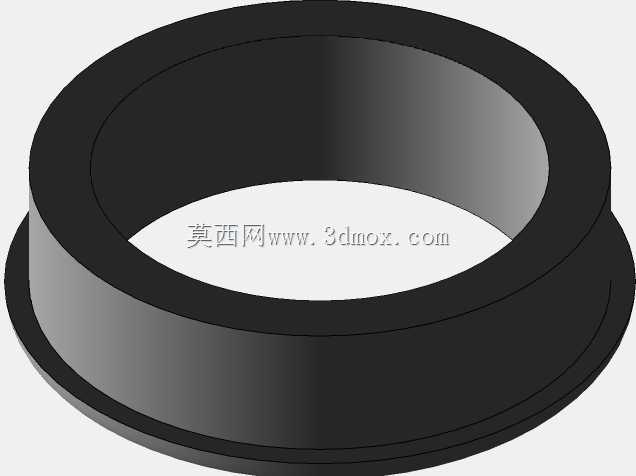

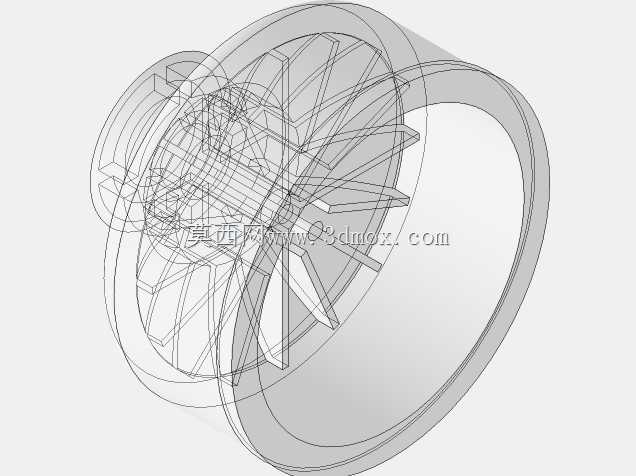

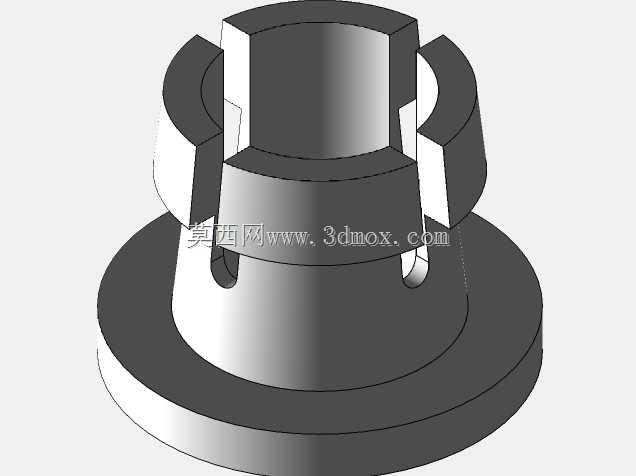

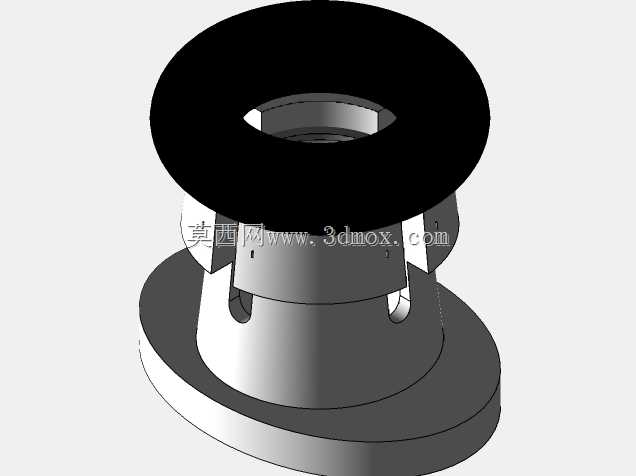

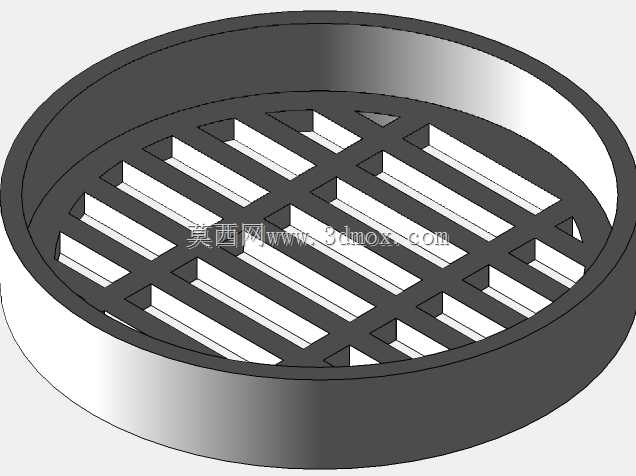

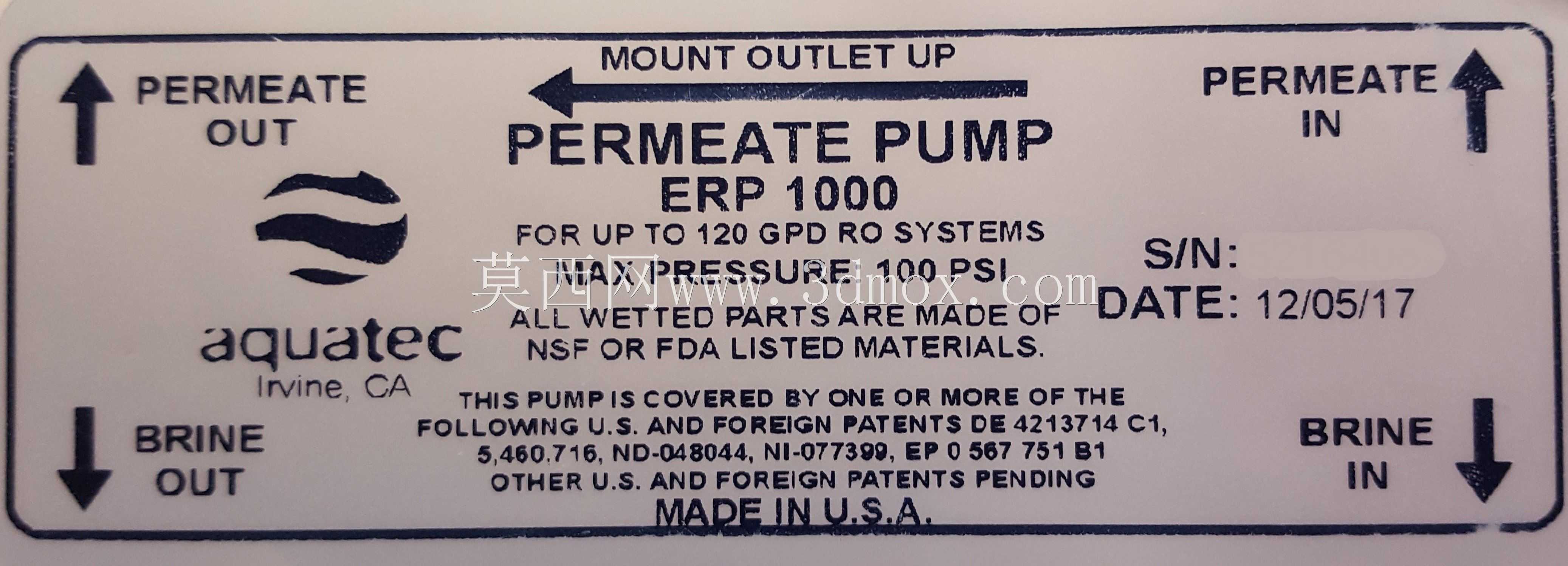

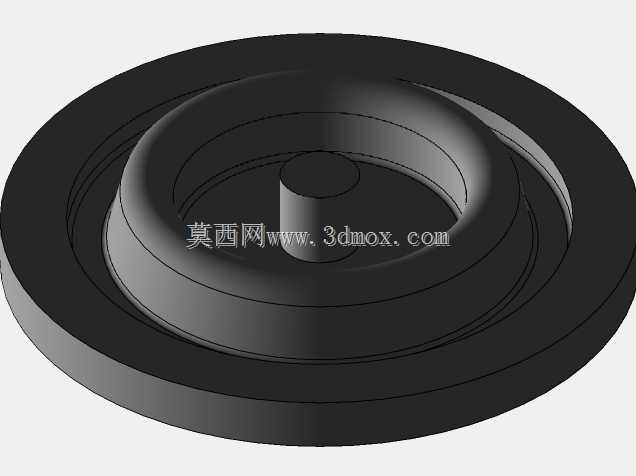

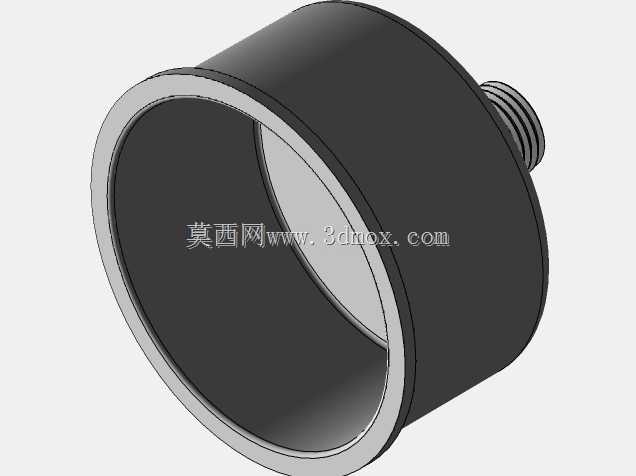

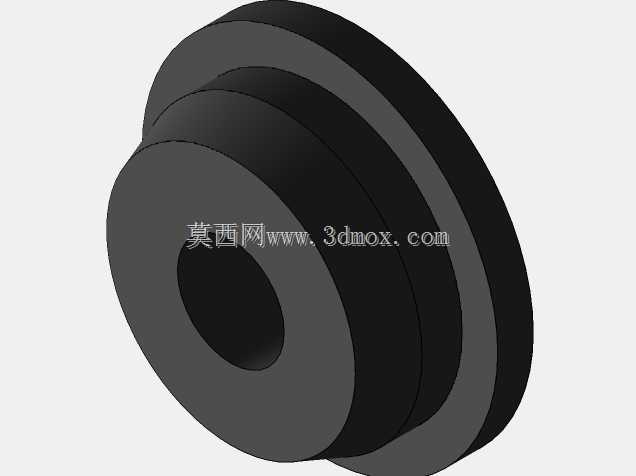

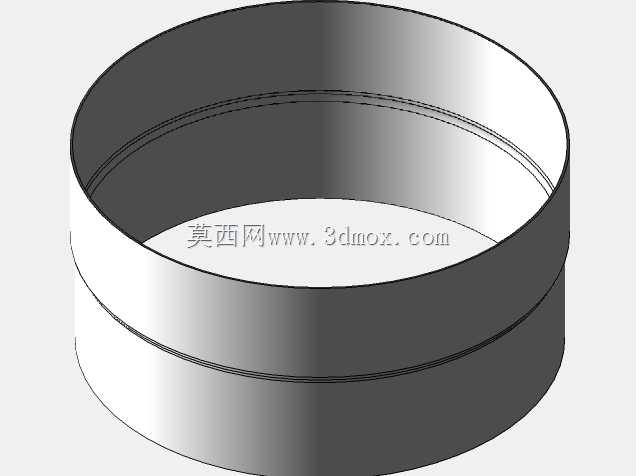

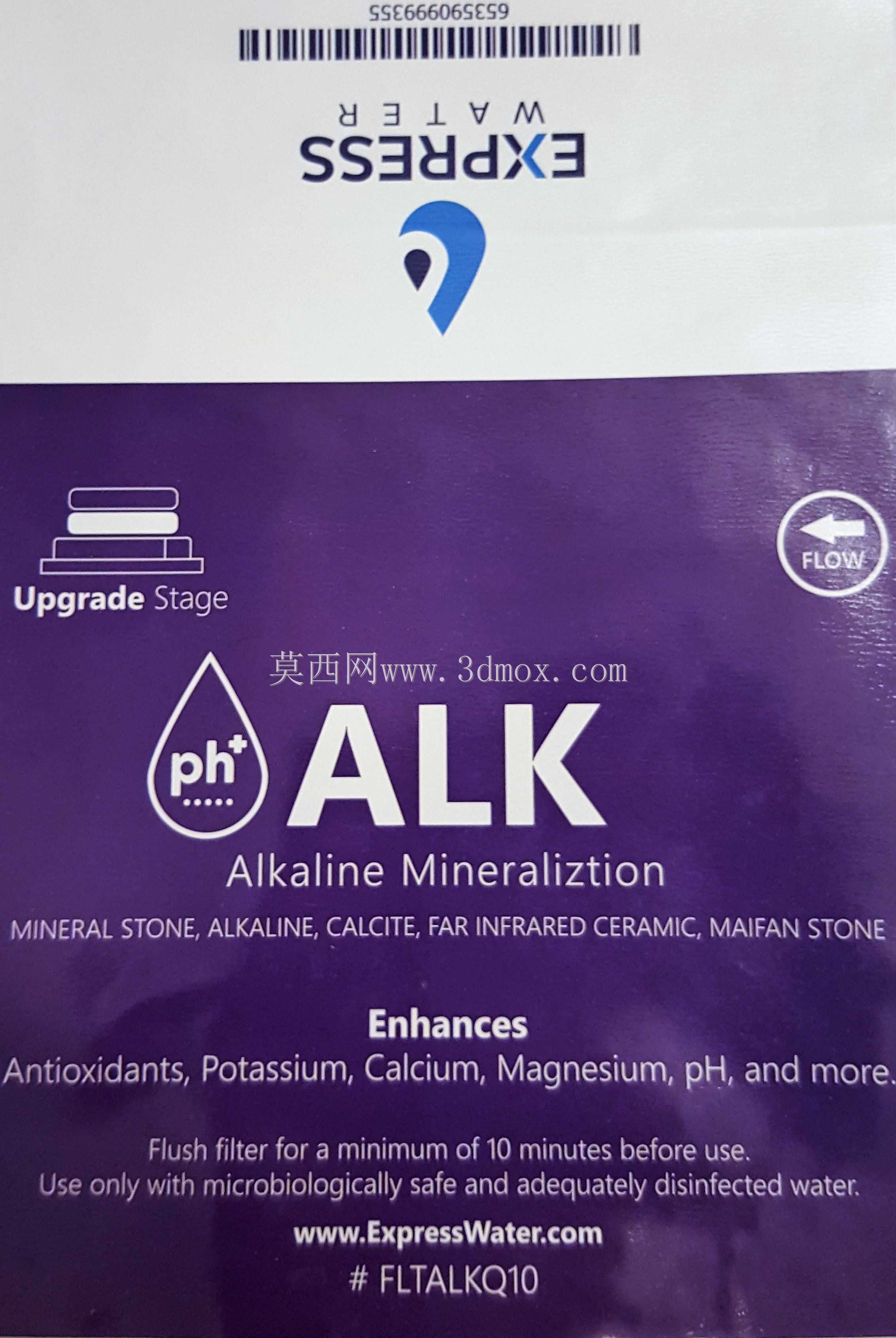

　　整套装置的过滤链路排布遵循水质逐级净化的逻辑，前端进水段先设置大精度拦截滤元，先去除水中大颗粒泥沙、悬浮物、铁锈等杂质，避免大颗粒杂质磨损后续精密滤元、堵塞反渗透膜流道；中段依次设置不同精度的深度处理单元，针对性去除余氯、异色异味、有机物、重金属离子等污染物，其中反渗透膜单元作为核心处理段，建模时还原了膜壳的密封结构、进出水流道的分隔设计，能直观体现浓水与纯水的分流路径，匹配实际运行中浓水排放、纯水收集的管路走向要求；后段设置后置净化与杀菌单元，在出水末端进一步优化口感，同时通过紫外线杀菌单元破坏水中细菌、病毒的核酸结构，避免终端出水出现二次污染问题，整套过滤链路的各级滤元处理精度逐级提升，避免高精度滤元提前被大颗粒杂质堵塞，有效延长核心滤元的使用寿命。这套十一级反渗透水过滤装置的三维结构，覆盖了民用商用净水场景下从进水预处理到终端出水的全流程过滤单元排布，可直接对接家用全屋净水、小型商用直饮水站点、实验室供水预处理等场景的设备结构开发需求，建模时完整还原了各级滤筒、管路、阀件、辅助功能单元的装配关系，能为同类型净水设备的结构迭代、管路优化提供直接的参考依据。

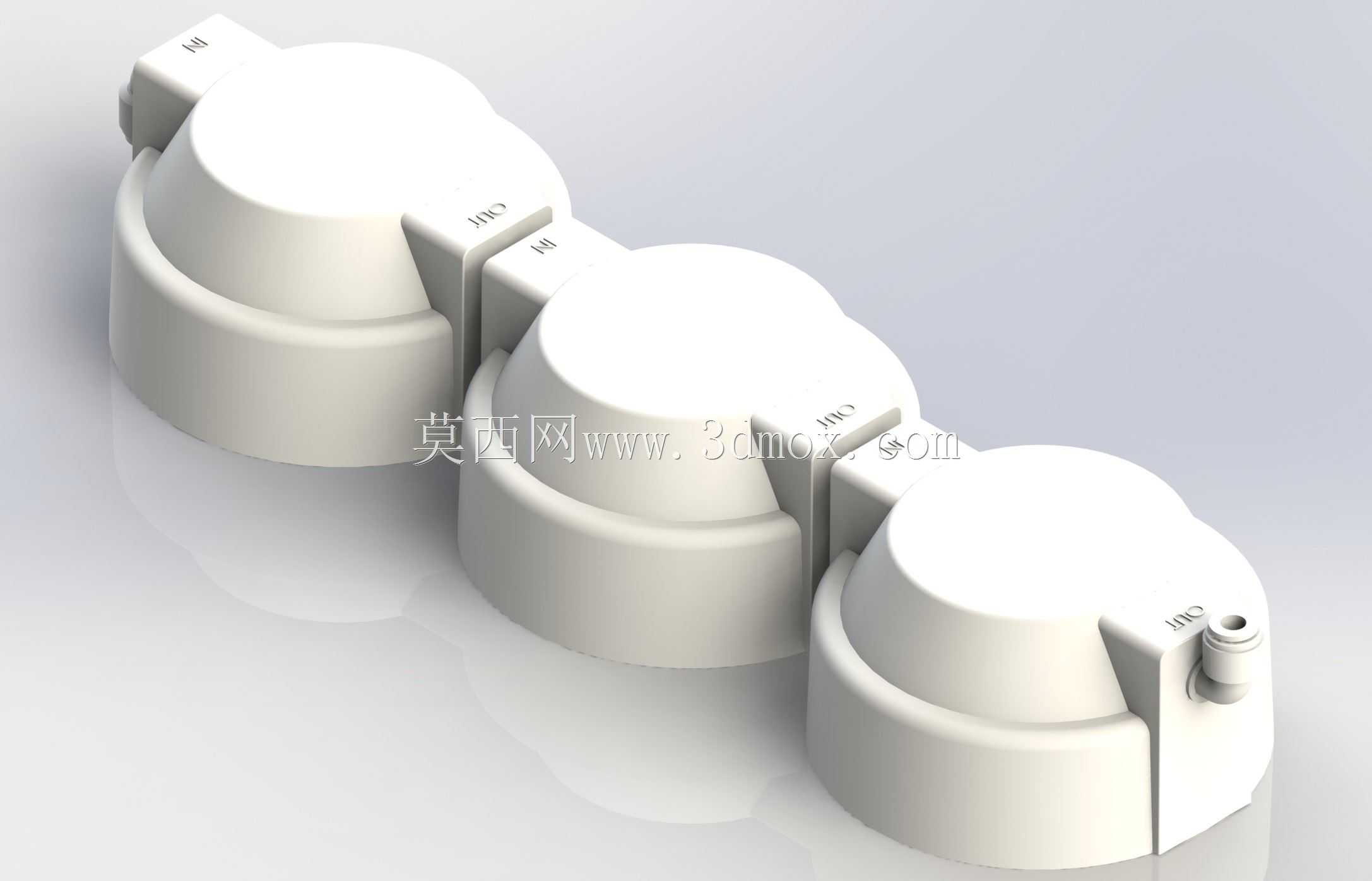

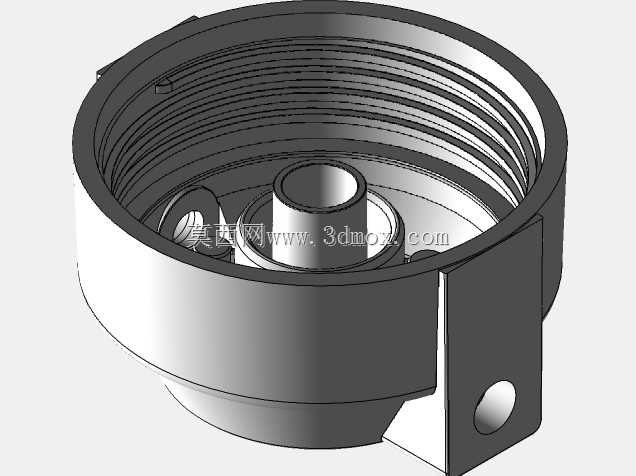

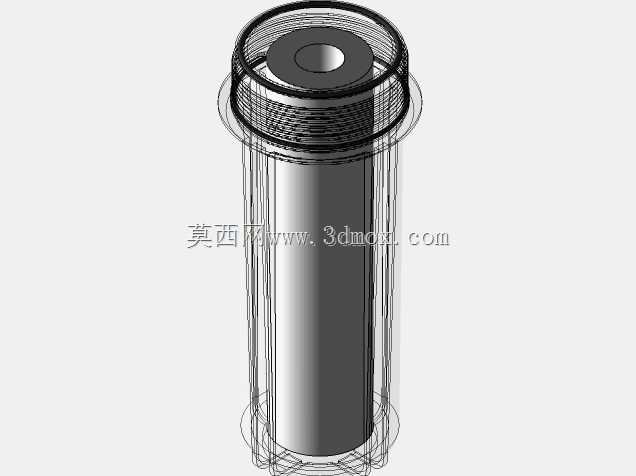

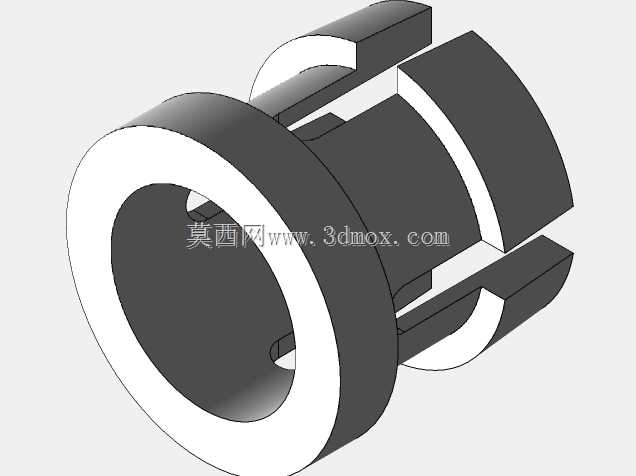

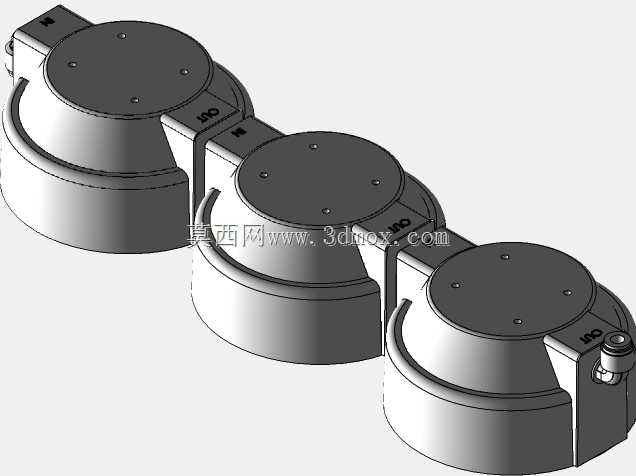

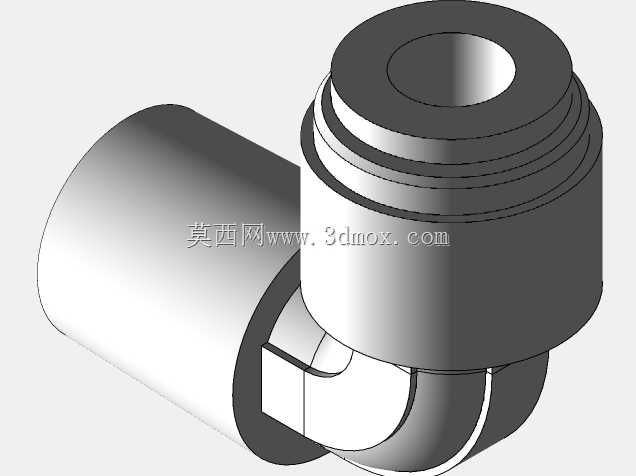

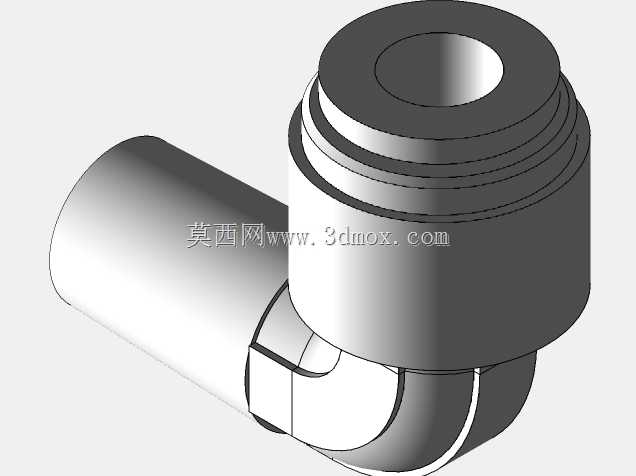

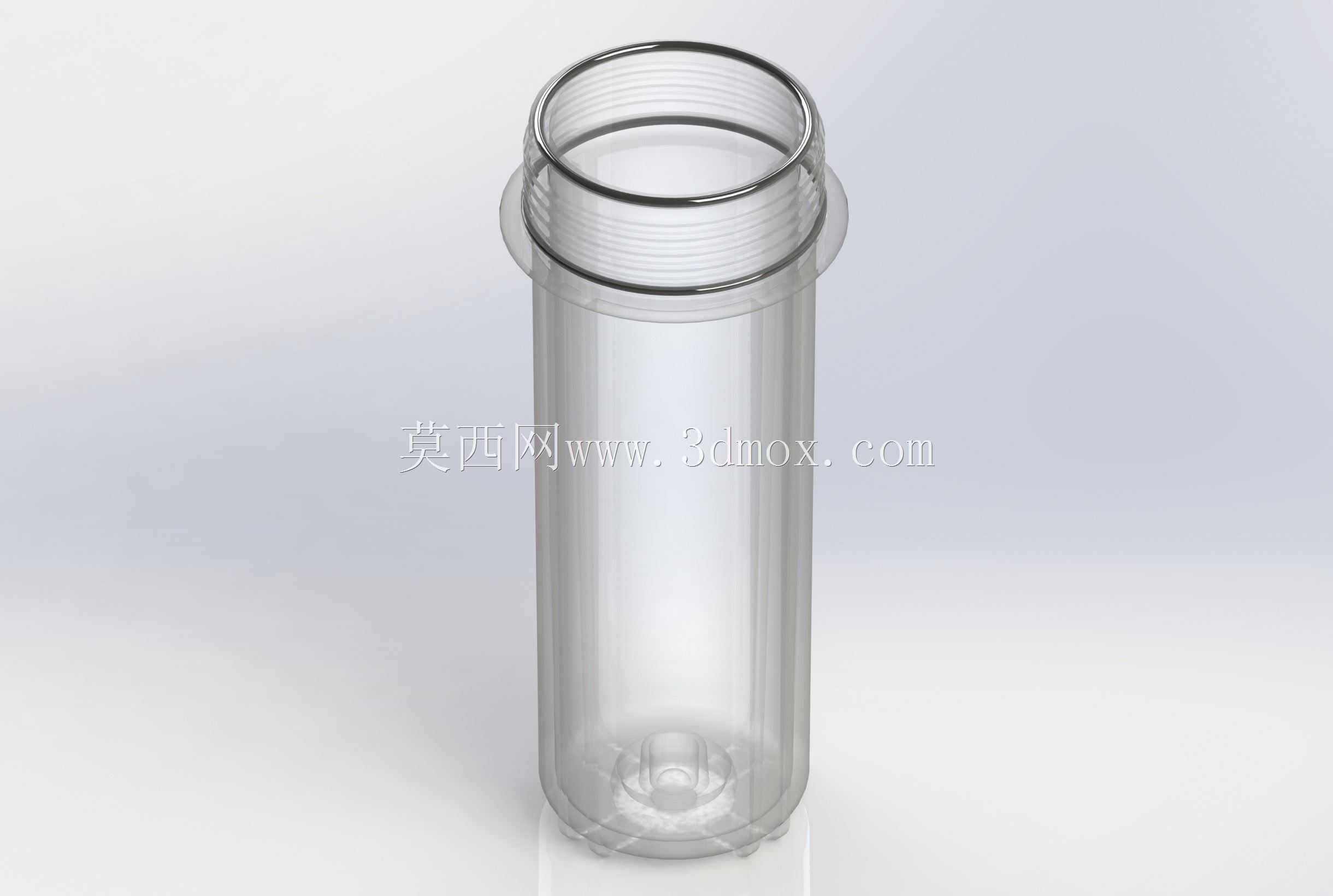

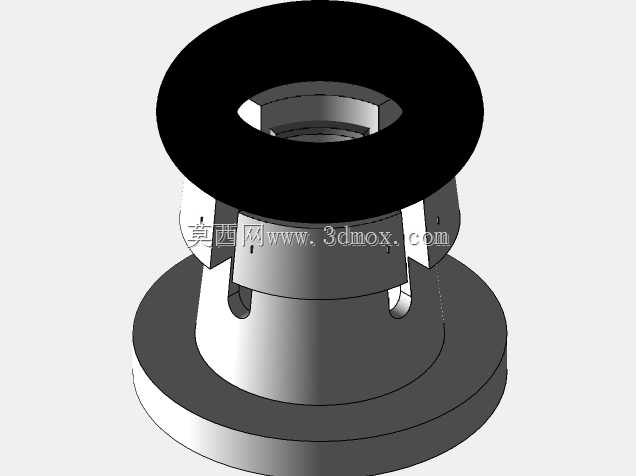

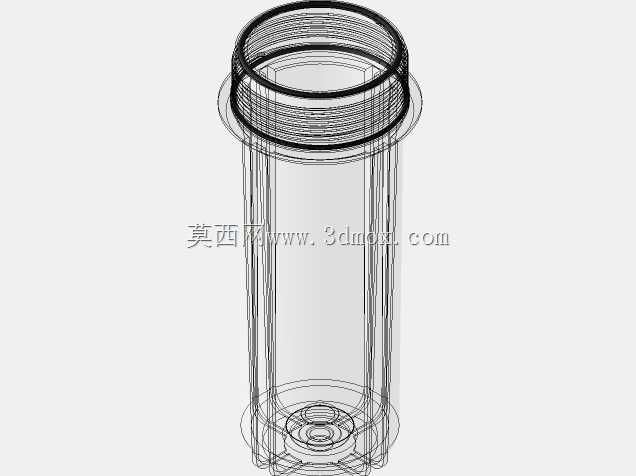

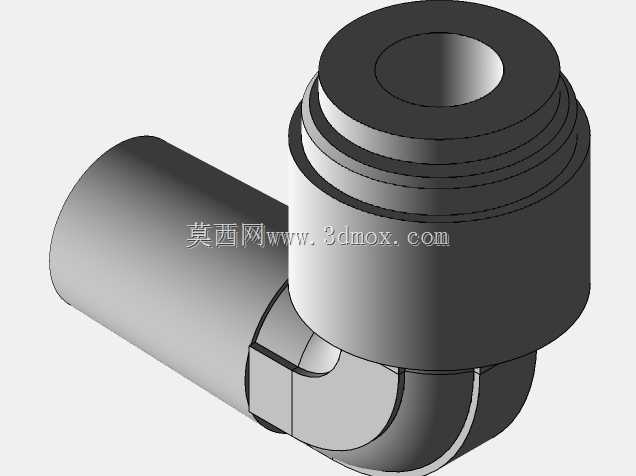

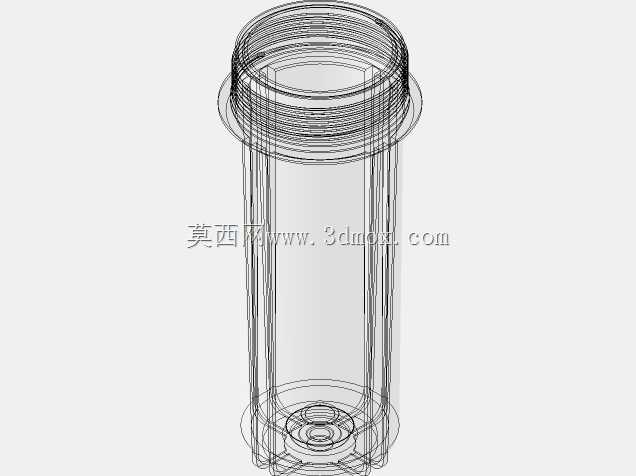

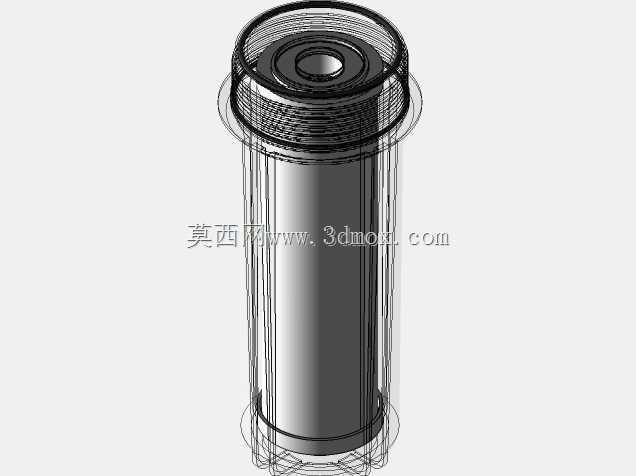

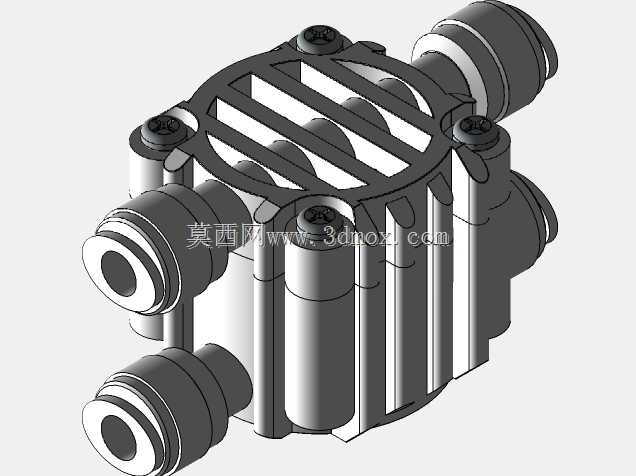

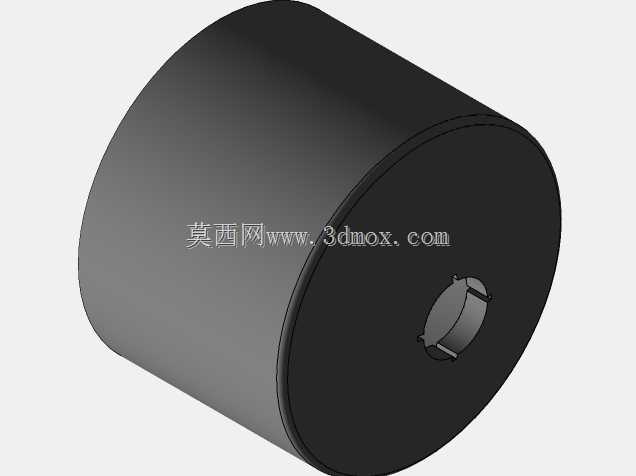

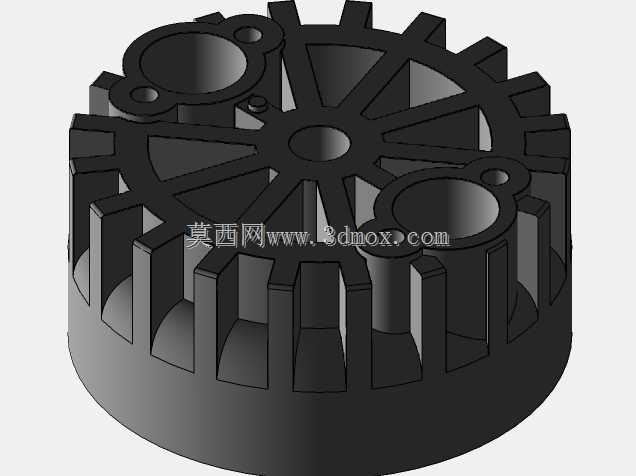

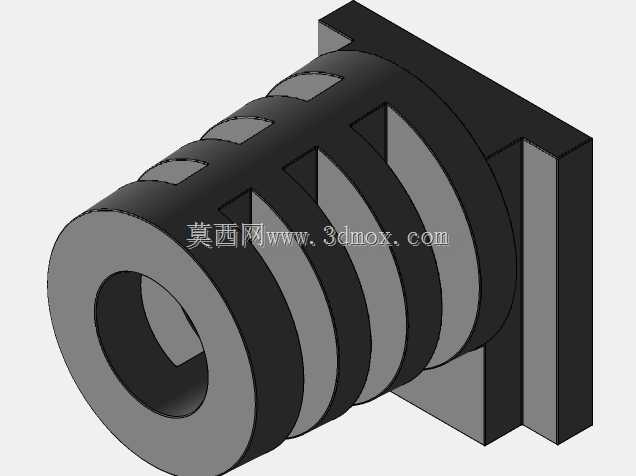

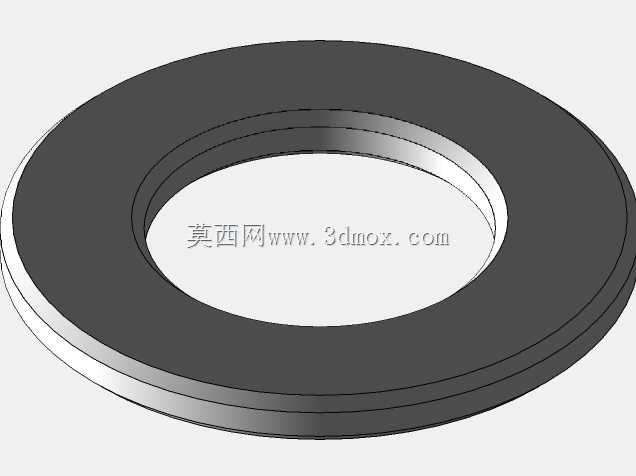

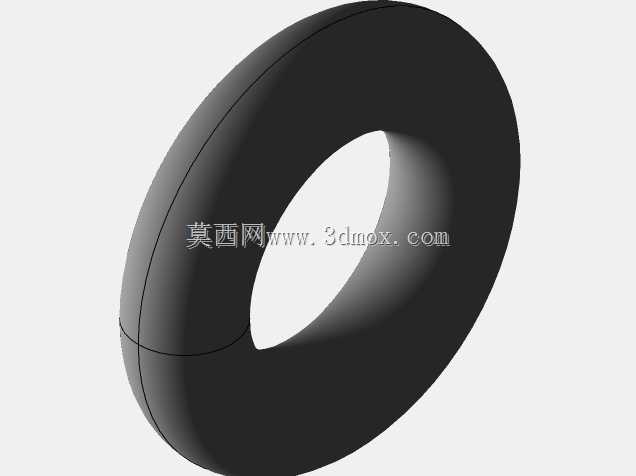

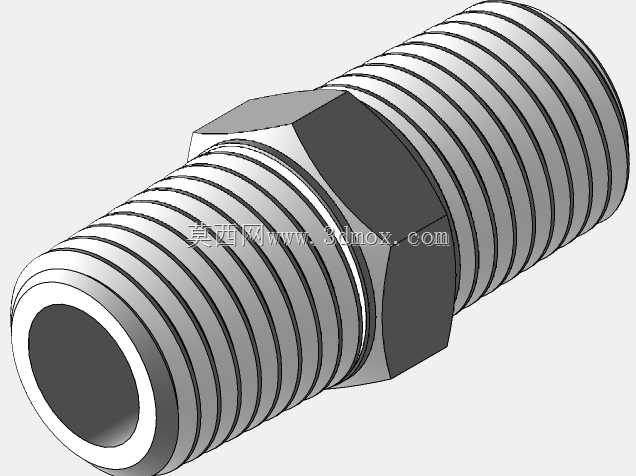

　　从结构设计逻辑来看，整套装置采用模块化排布思路，不同功能的滤筒单元采用统一的快装接口标准，滤筒与安装支架之间预留了足够的拆装操作空间，日常更换滤元时无需拆卸周边管路，只需旋转对应滤筒即可完成滤元更换，大幅降低后期维护的操作难度。管路排布上尽量减少直角弯头的使用，降低管路沿程阻力，减少供水压力损耗，同时在关键节点设置止回阀结构，避免设备停机时出现管路水回流问题，防止滤元被回流的污水二次污染，也避免出现水锤现象冲击滤筒密封结构。

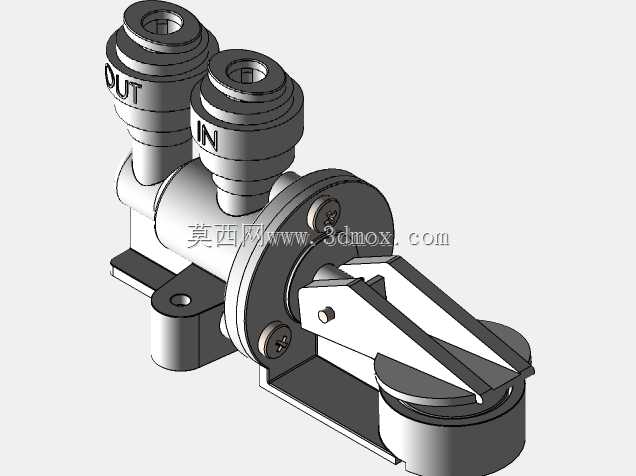

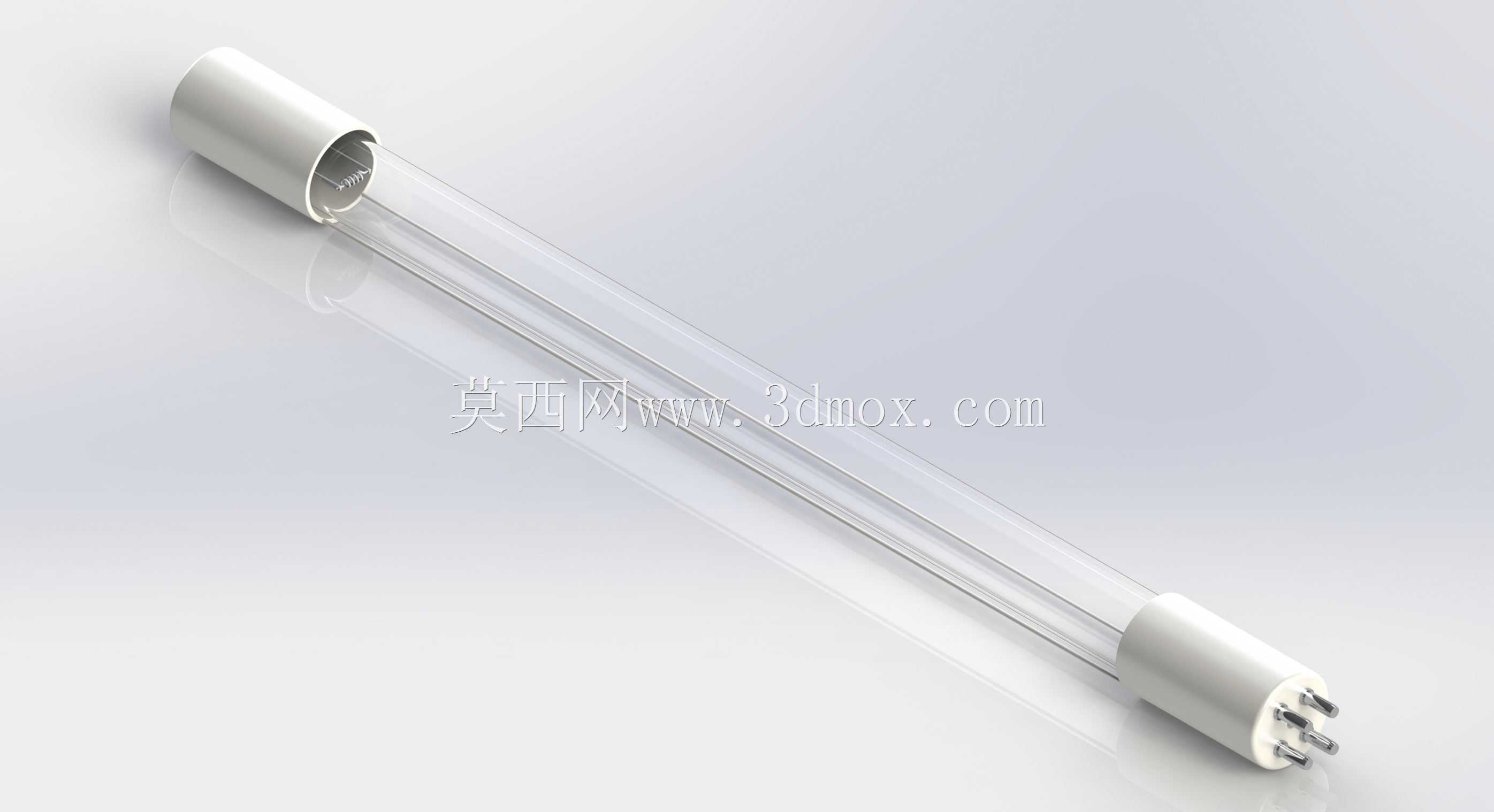

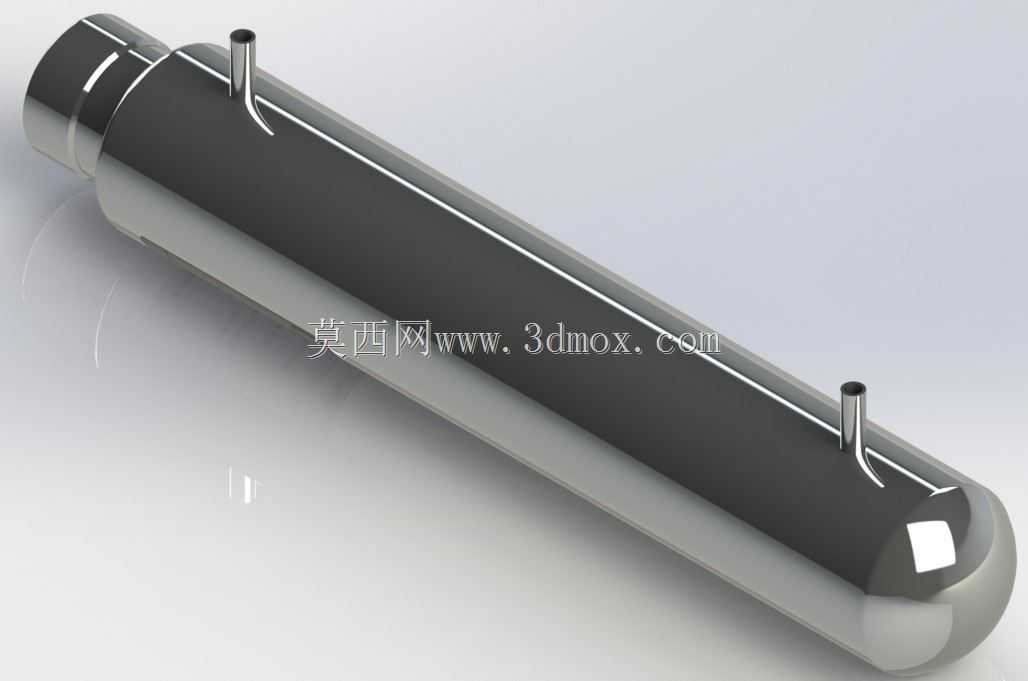

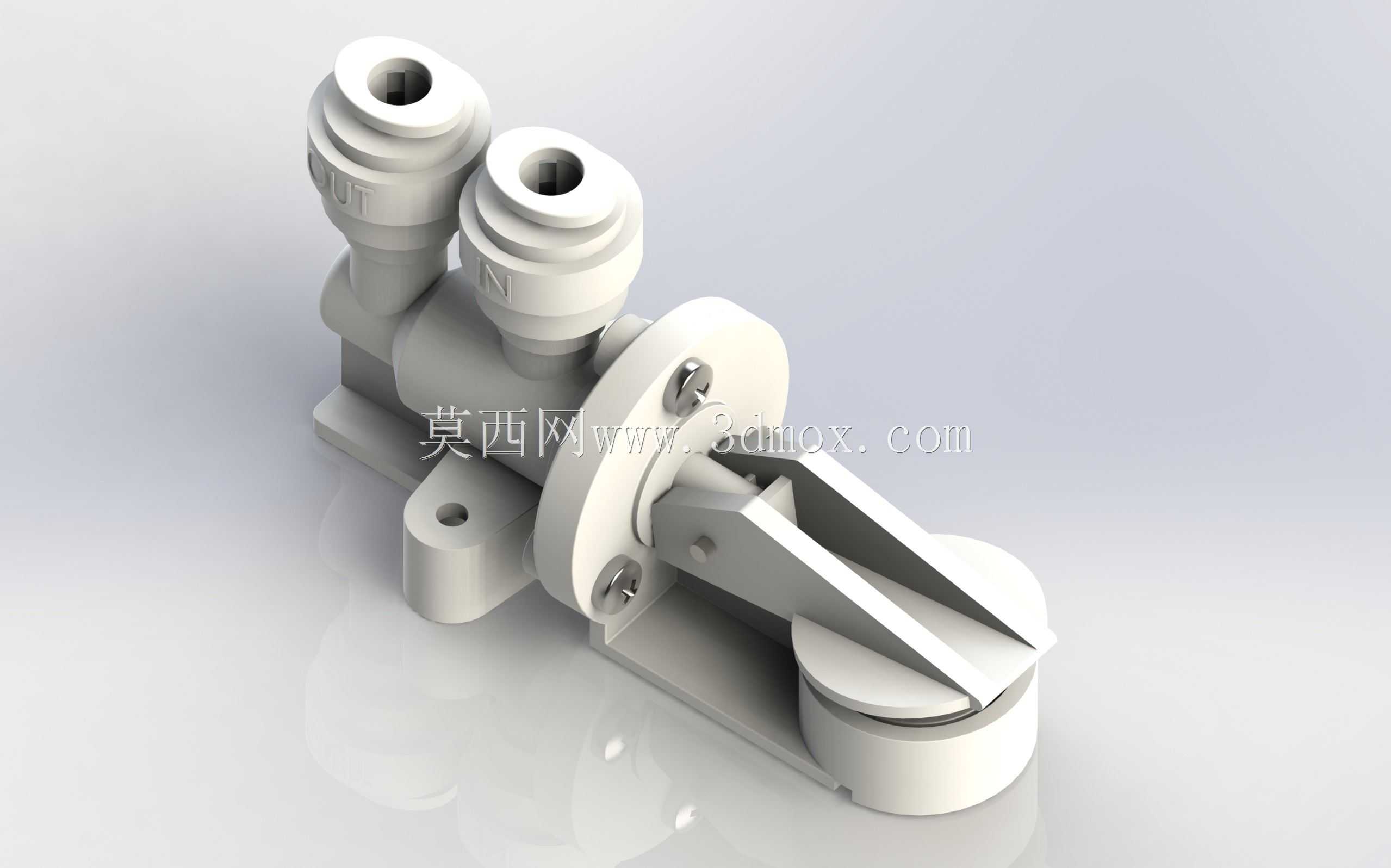

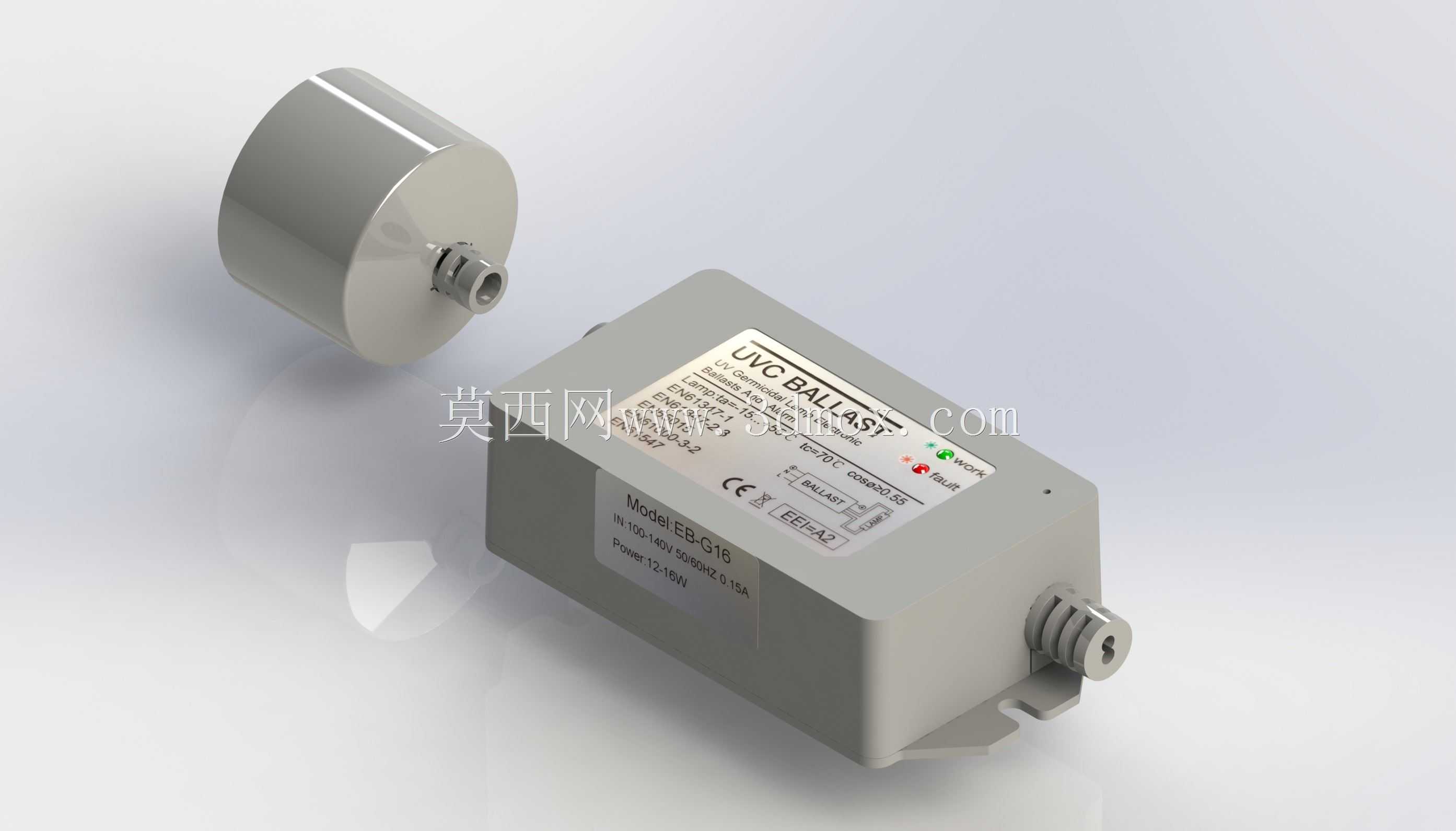

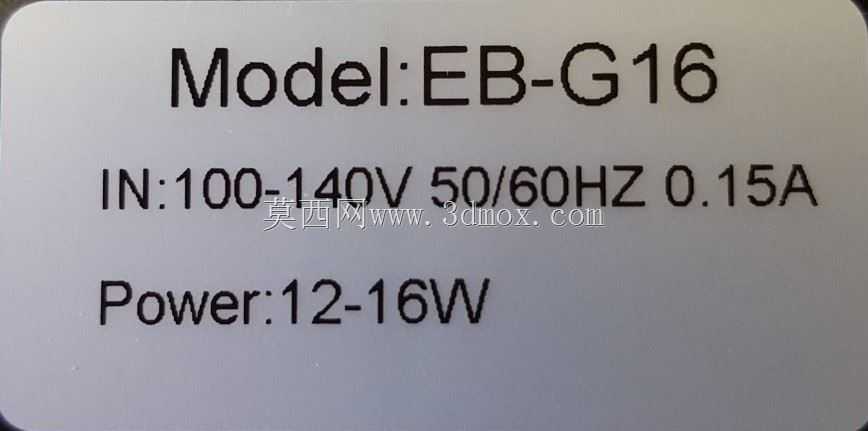

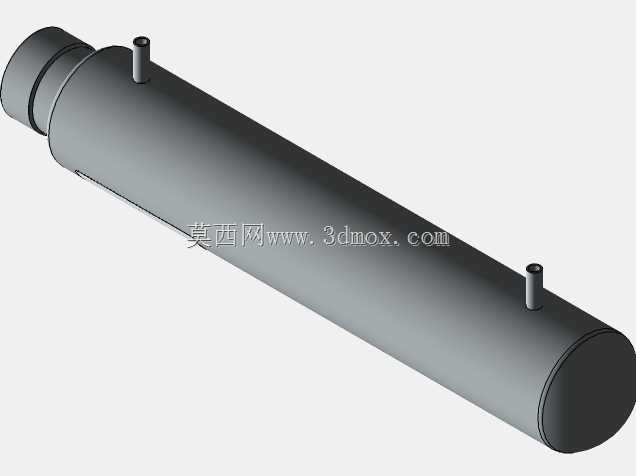

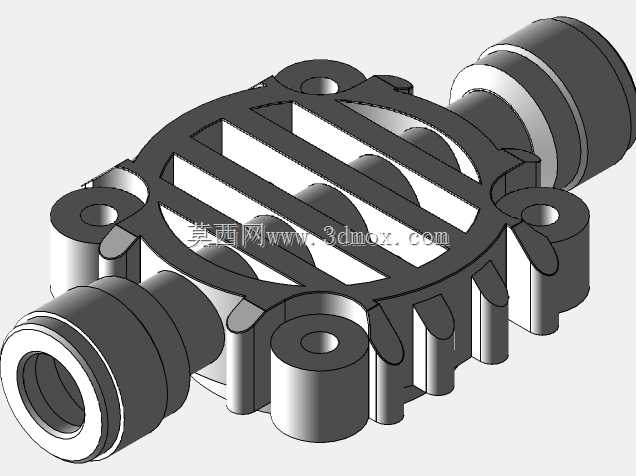

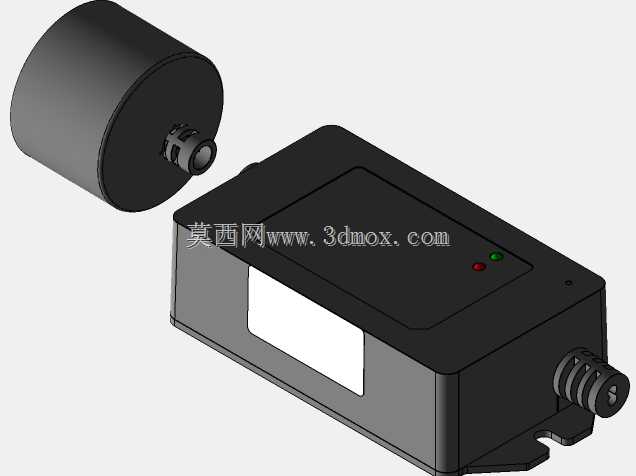

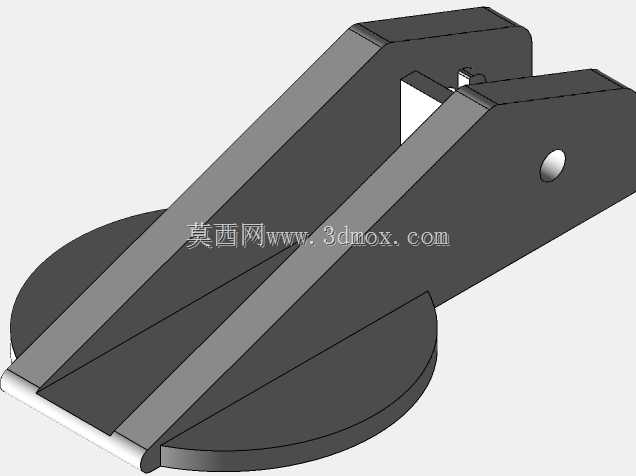

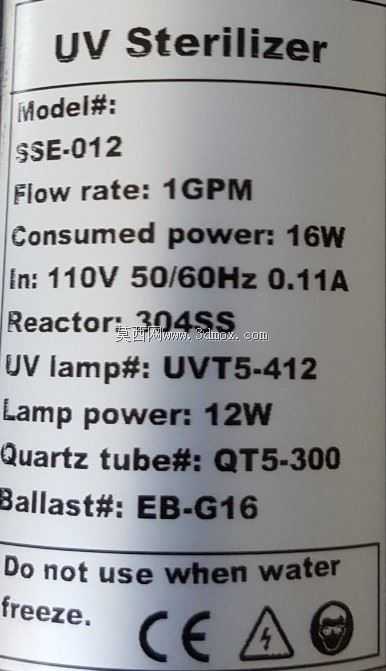

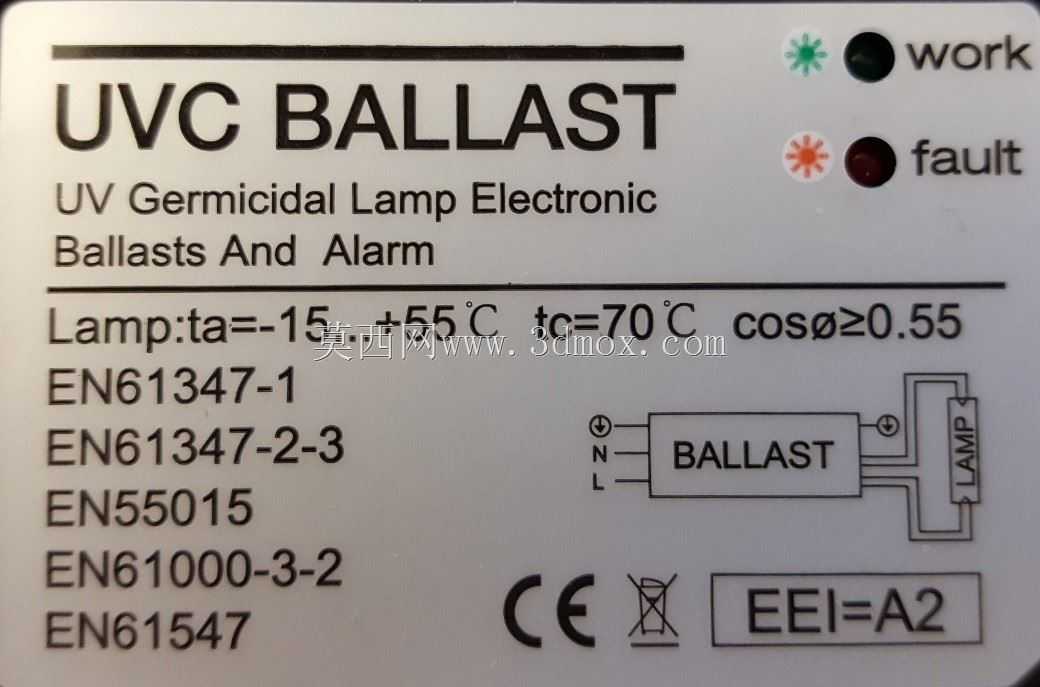

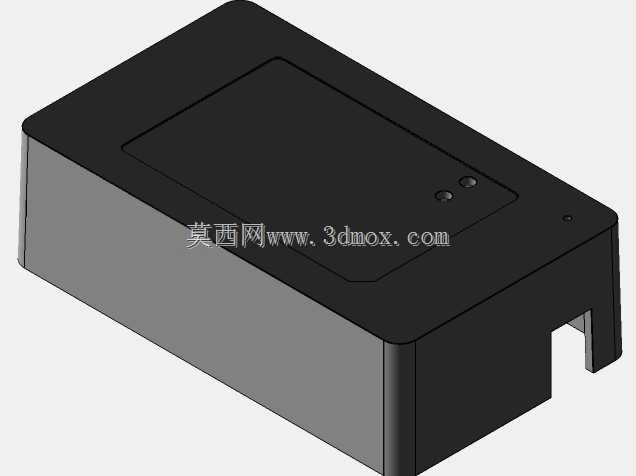

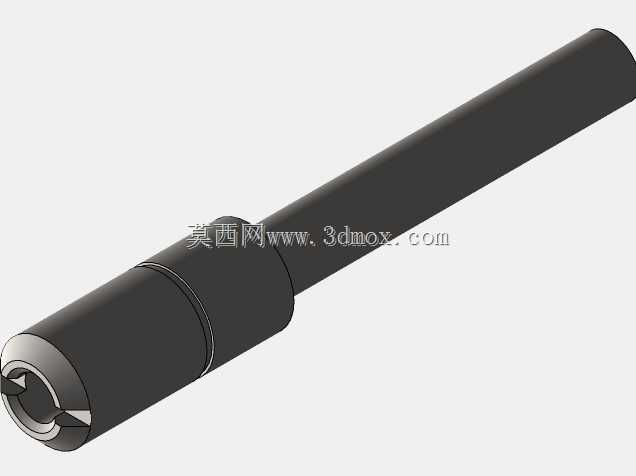

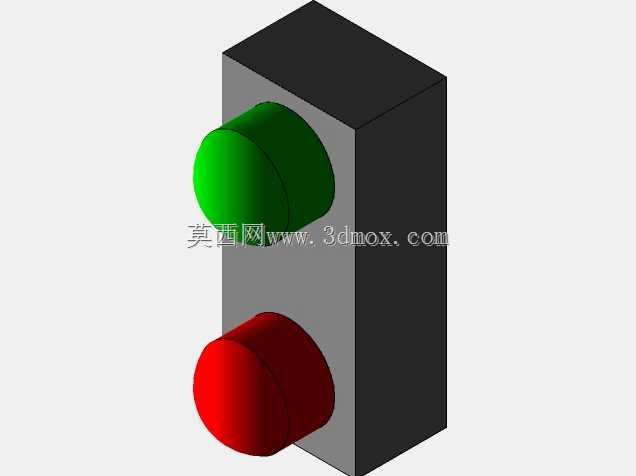

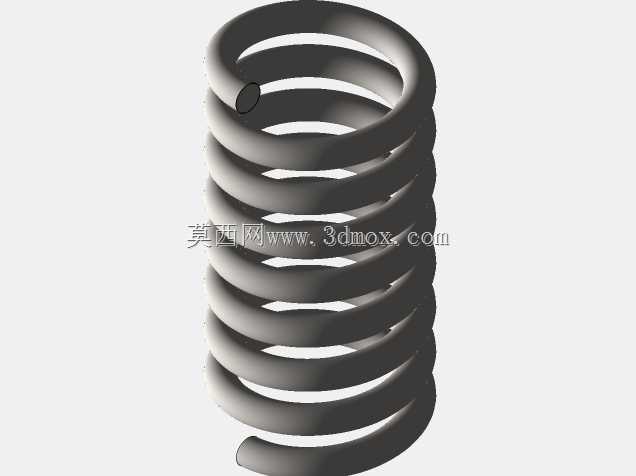

　　配套的泄漏保护单元建模时还原了遇水膨胀的触发结构，当滤筒接口、管路连接处出现漏水时，感应元件接触渗水后发生膨胀，推动杠杆机构切断进水通路，避免漏水事故扩大，这个结构的安装位置设置在整套装置的最低处，能第一时间感知渗漏的积水，触发保护动作的响应灵敏度符合家用净水设备的安全要求。紫外线杀菌单元的安装位置设置在反渗透膜出水之后、终端出水之前，避免前端未过滤的杂质遮挡紫外线照射路径，影响杀菌效率，建模时还原了镇流器组件与灯管的接线空间预留，灯管与水流通道采用同轴排布设计，保证水流经过杀菌腔时能接受到足够剂量的紫外线照射，同时灯管外侧设置透明防护套管，避免水流直接接触灯管引发漏电、灯管炸裂问题。

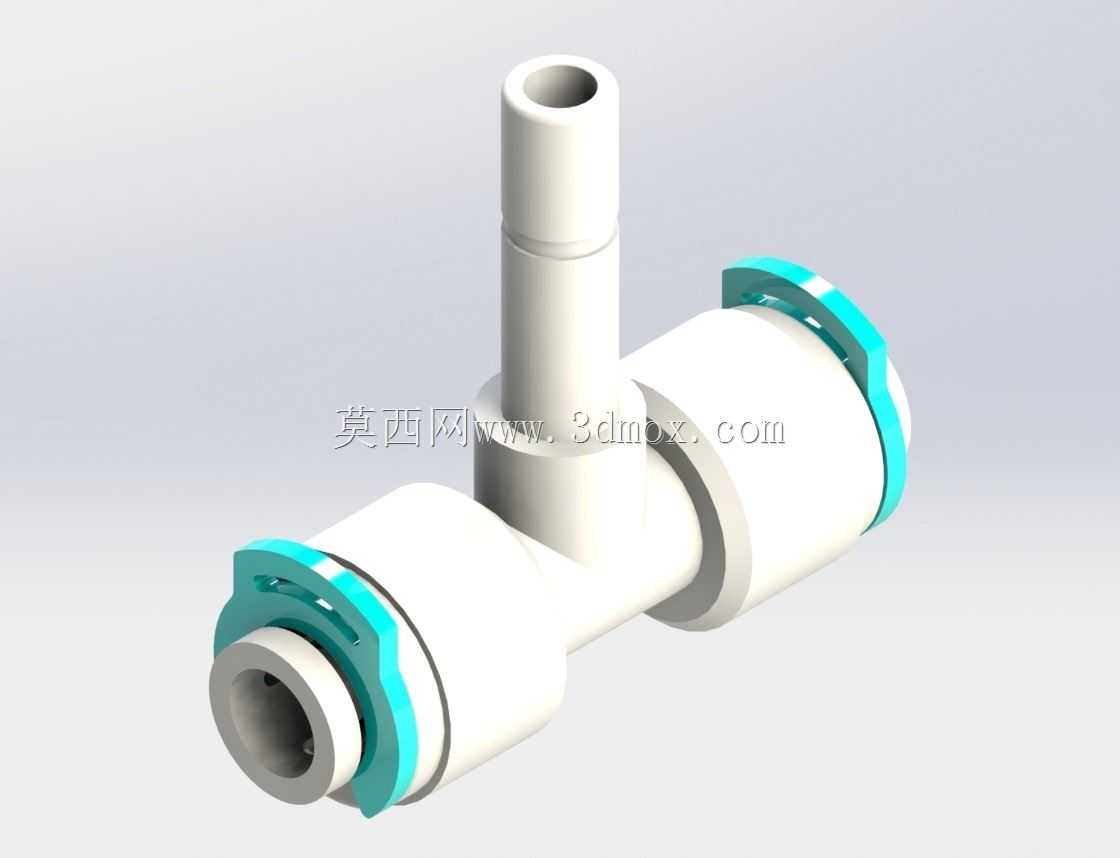

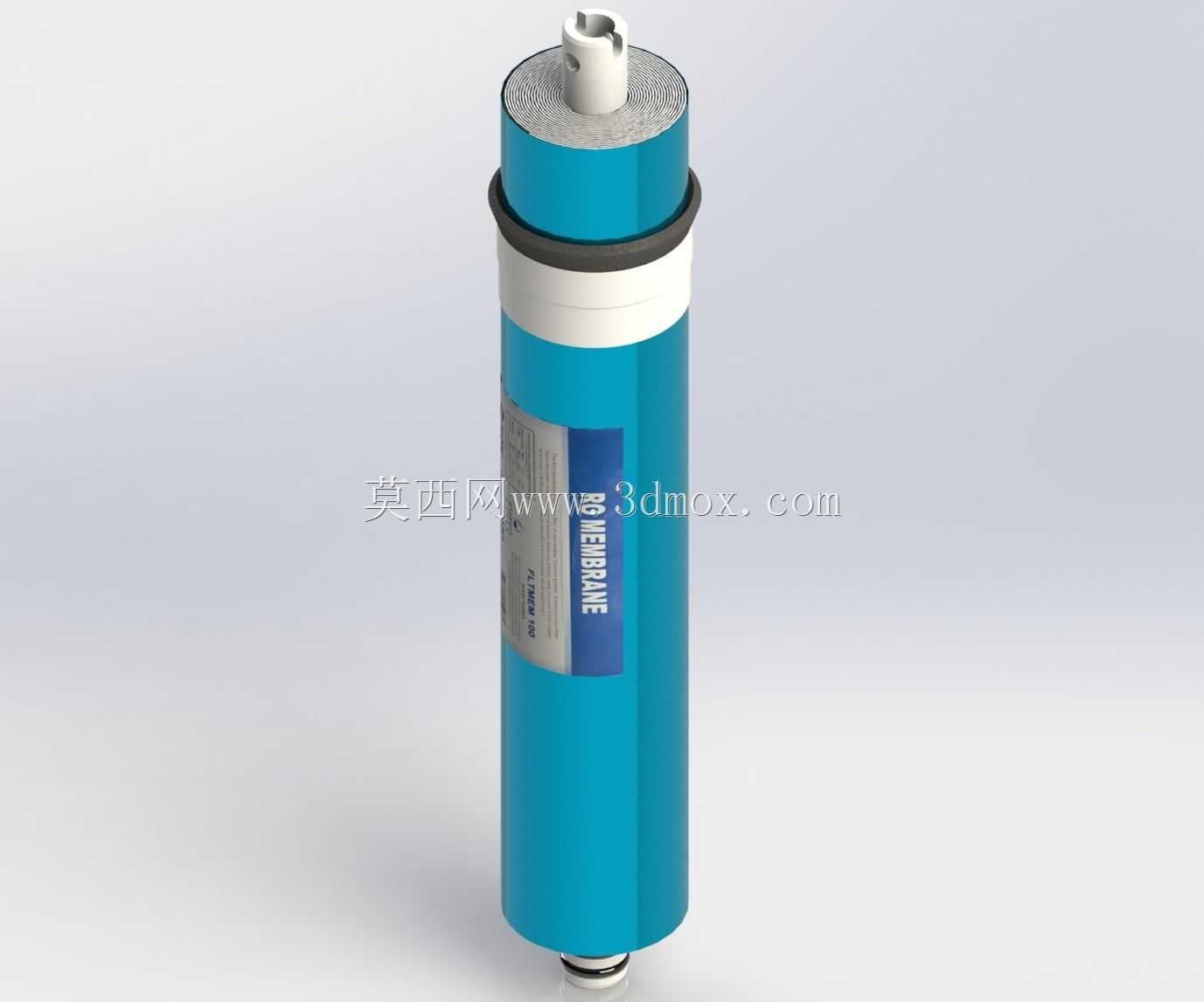

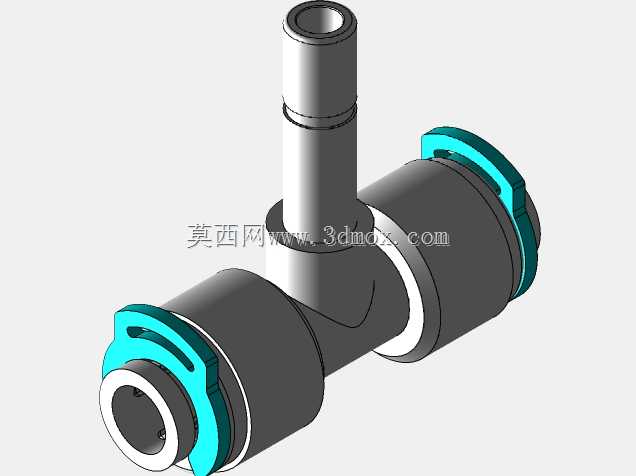

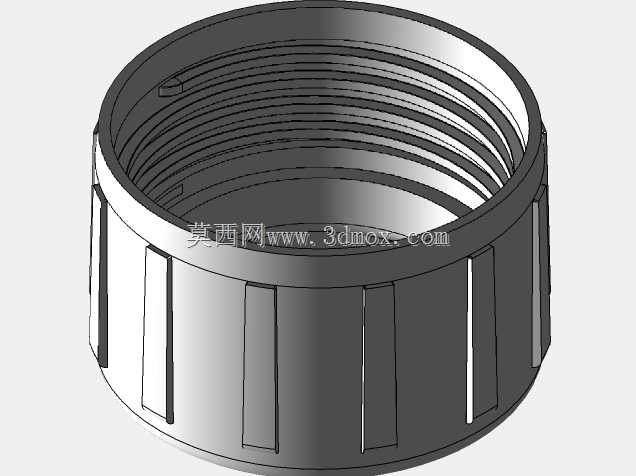

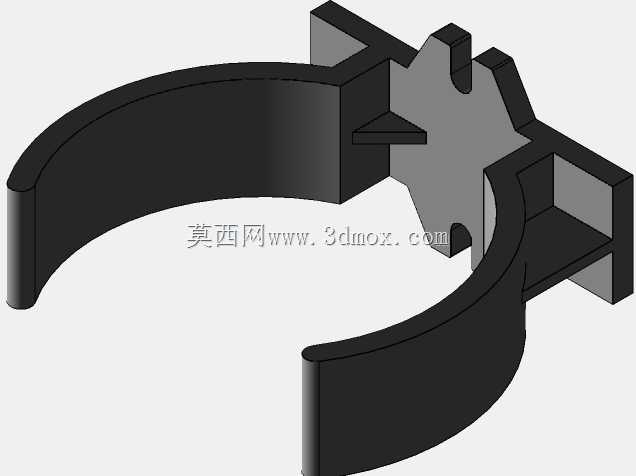

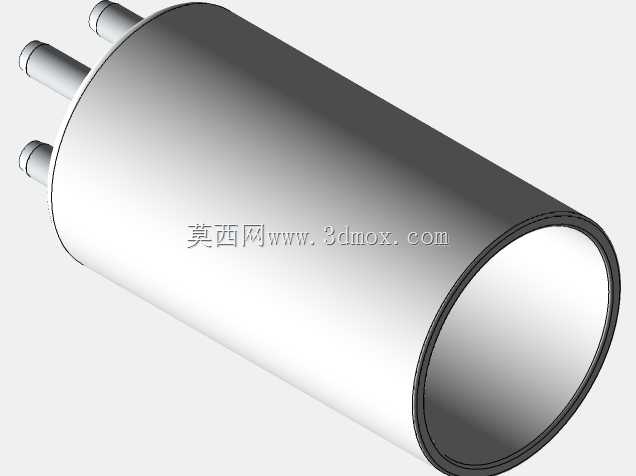

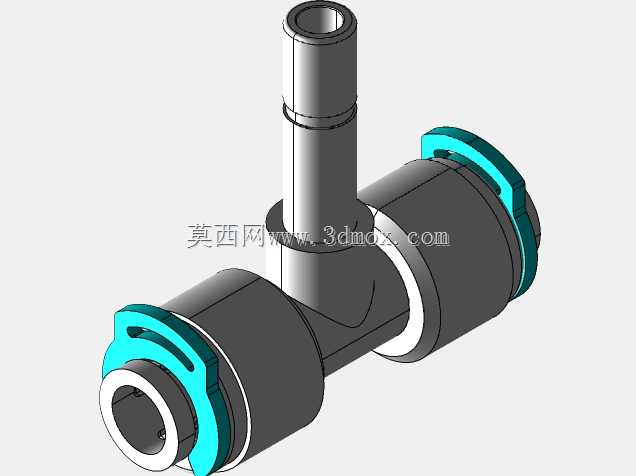

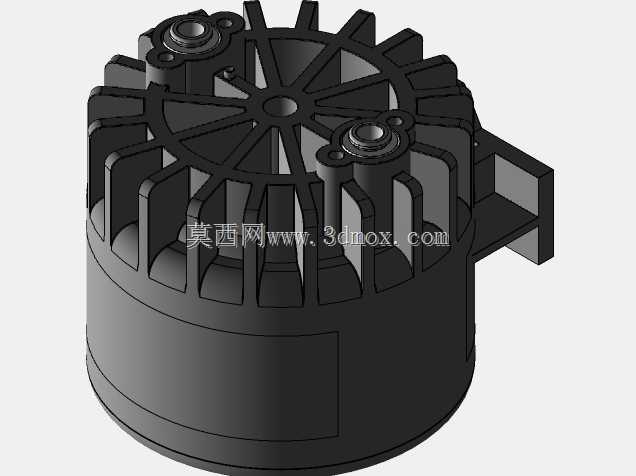

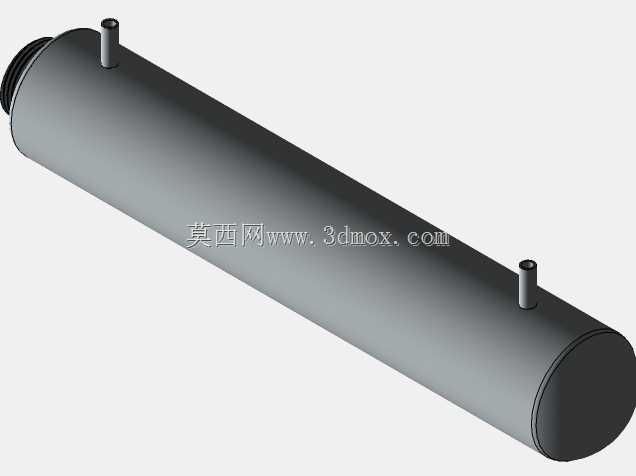

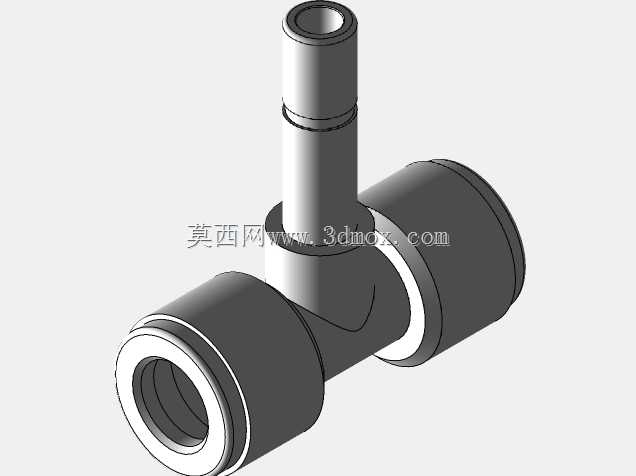

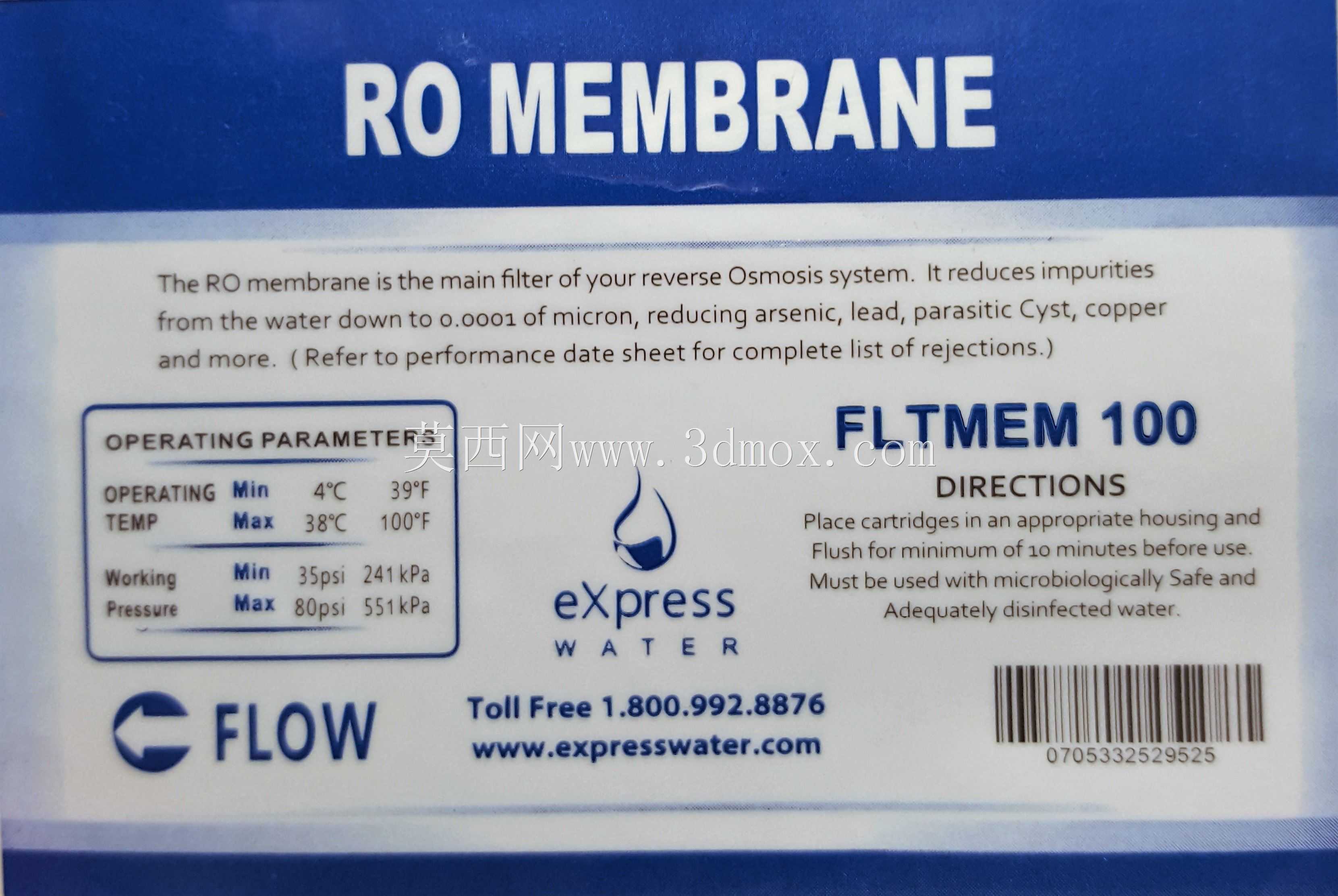

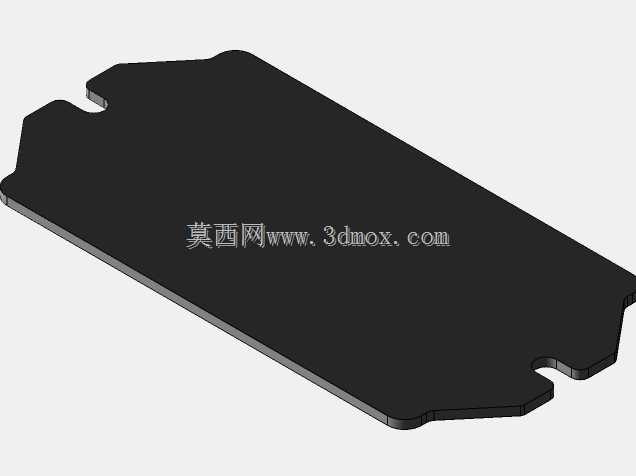

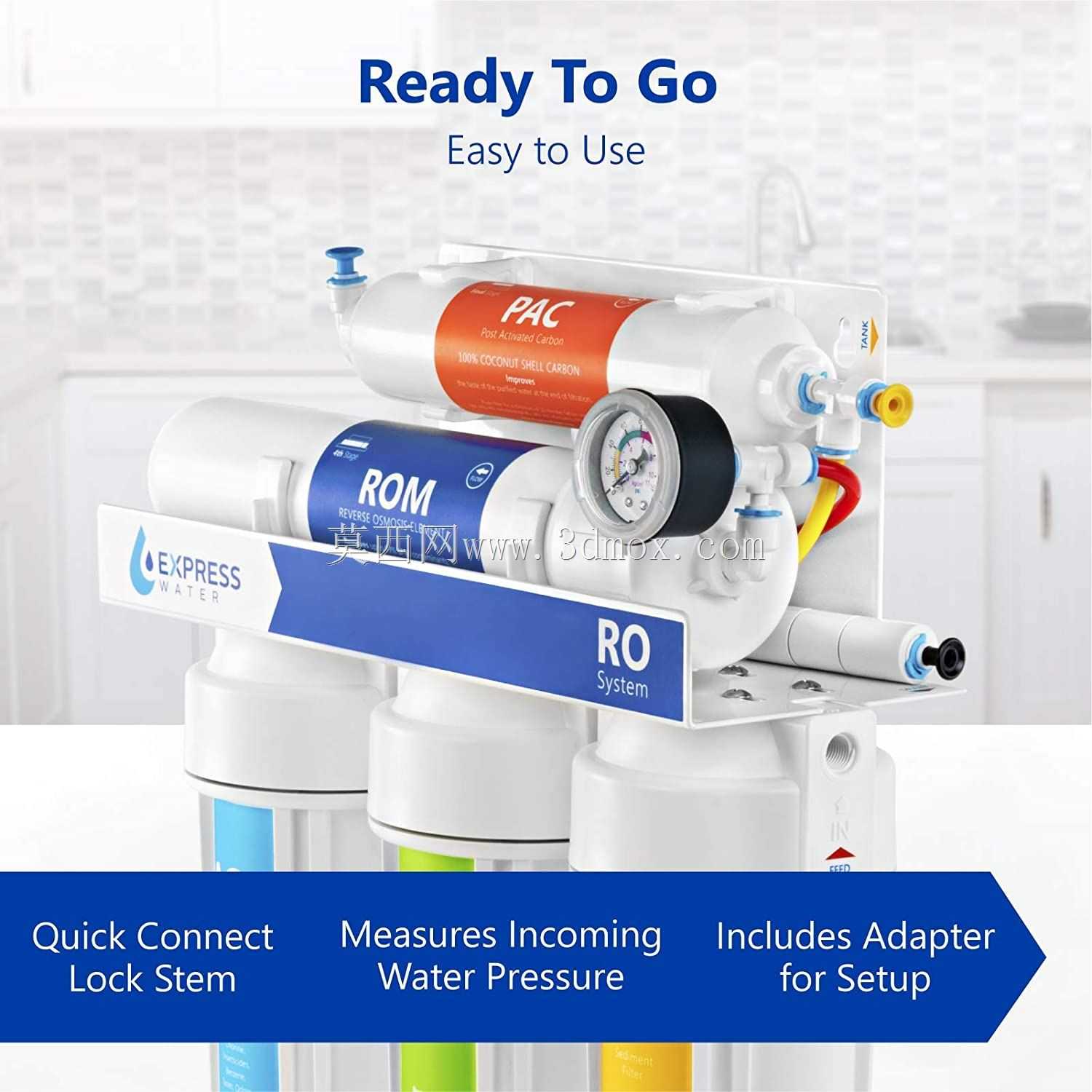

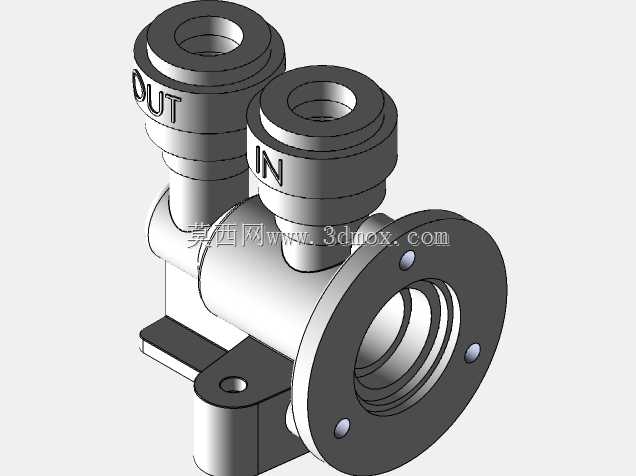

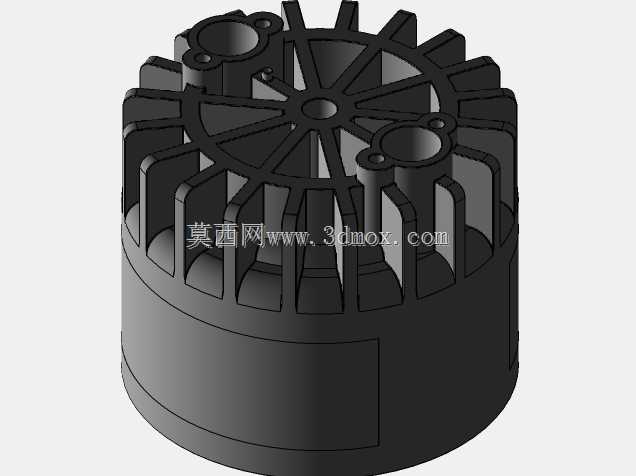

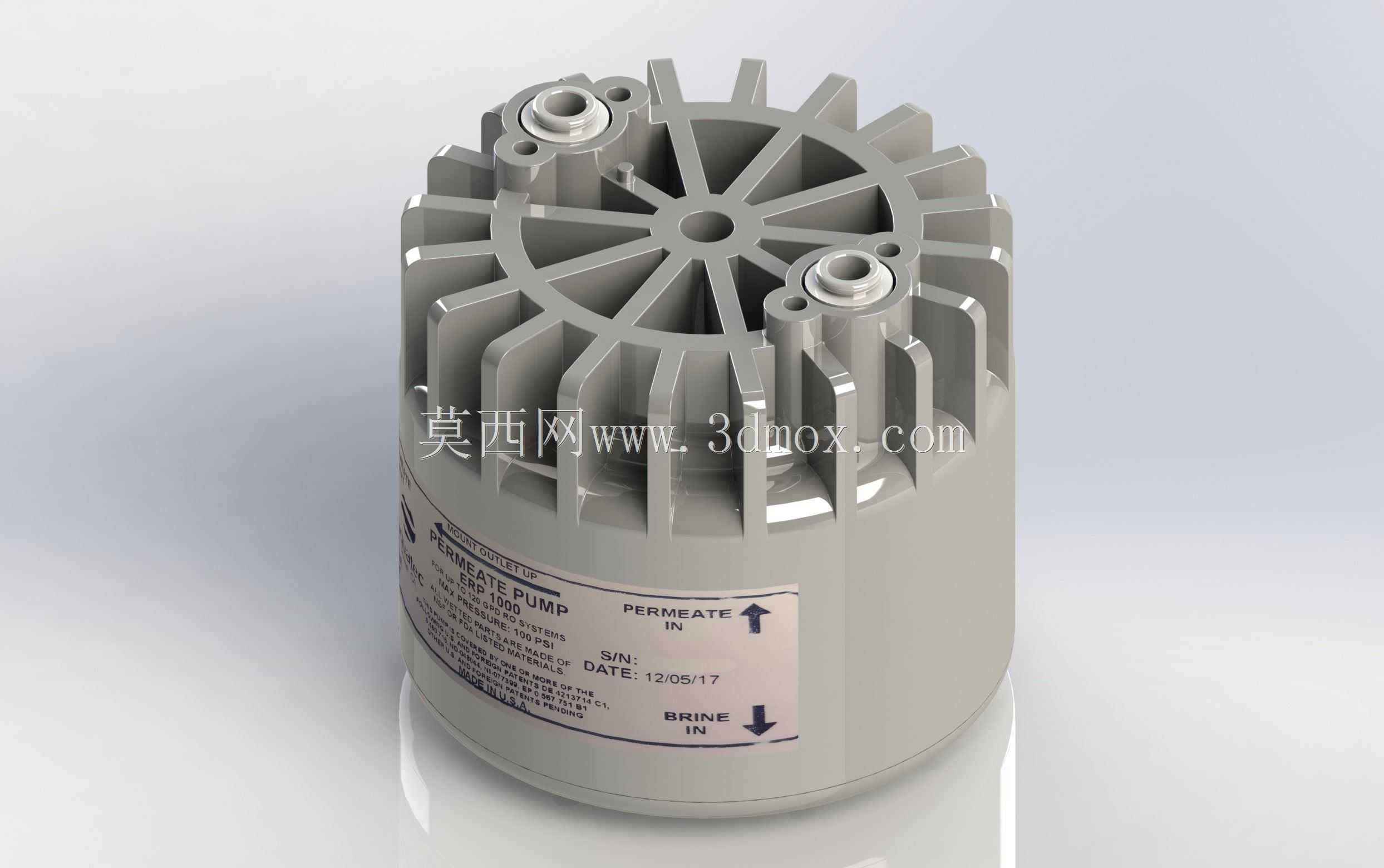

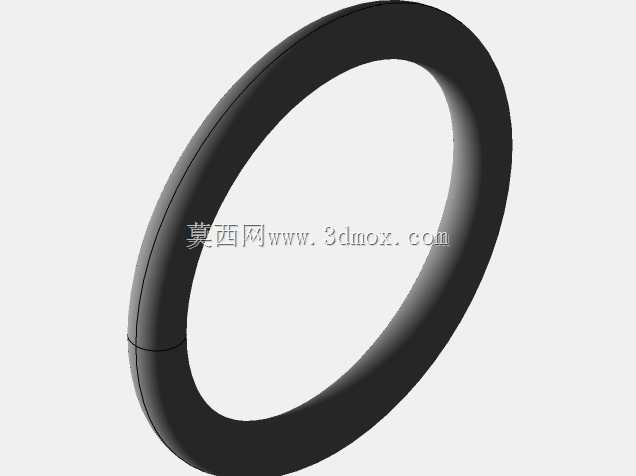

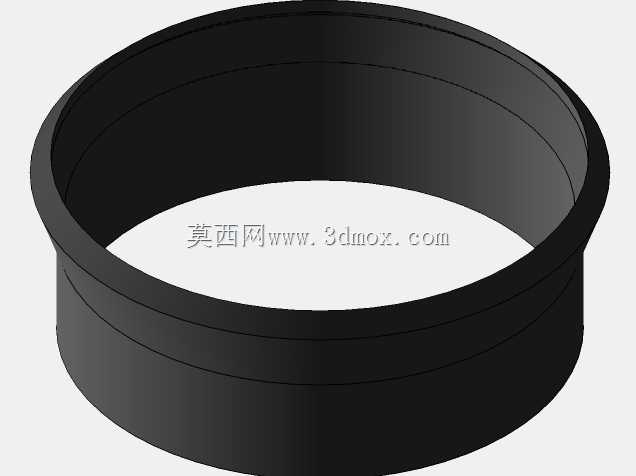

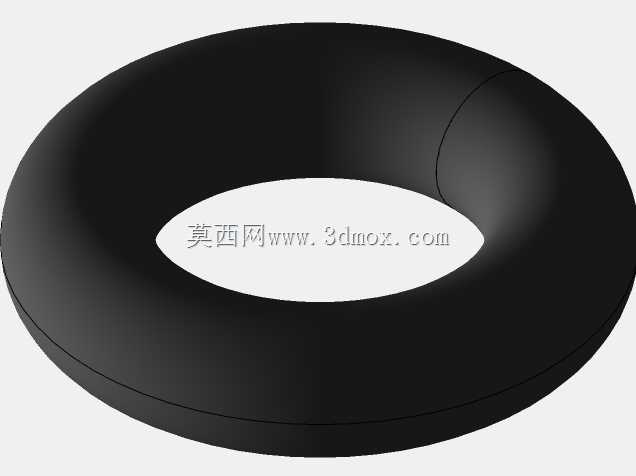

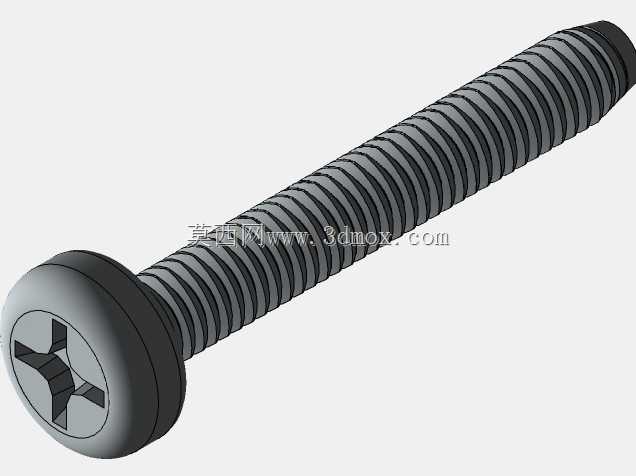

　　整套装置的安装边界适配常规厨下空间、小型设备间的安装要求，滤筒采用竖直向下的安装方式，设备整体的进深、宽度尺寸预留了周边管路的连接操作空间，进水、浓水、纯水三个接口的位置统一设置在设备侧下方，对接现场管路时无需额外调整设备朝向，T型调节阀件的安装位置预留了手动调节的操作空间，可根据现场进水压力、纯水产出需求调整浓水与纯水的比例，适配不同供水压力的使用场景。反渗透膜单元作为核心部件，建模时还原了膜元件与膜壳的密封配合尺寸，膜壳端盖的快拆结构清晰可见，更换膜元件时只需拆卸端盖即可抽出旧膜元件，无需拆卸整个膜壳的固定结构。整套结构的支架采用标准化型材拼接设计，所有滤筒、阀件、泵体、紫外线单元都通过专用固定件安装在支架上，装配时可根据实际场地的安装空间调整各单元的排布顺序，适配不同安装场景的尺寸限制，比如在空间狭窄的厨下场景，可将横向排布的滤筒调整为竖向叠放，压缩设备的横向占用尺寸；在空间充足的商用场景，可将各单元平铺排布，方便日常巡检与维护。
