海上半潜式石油钻井平台结构设计

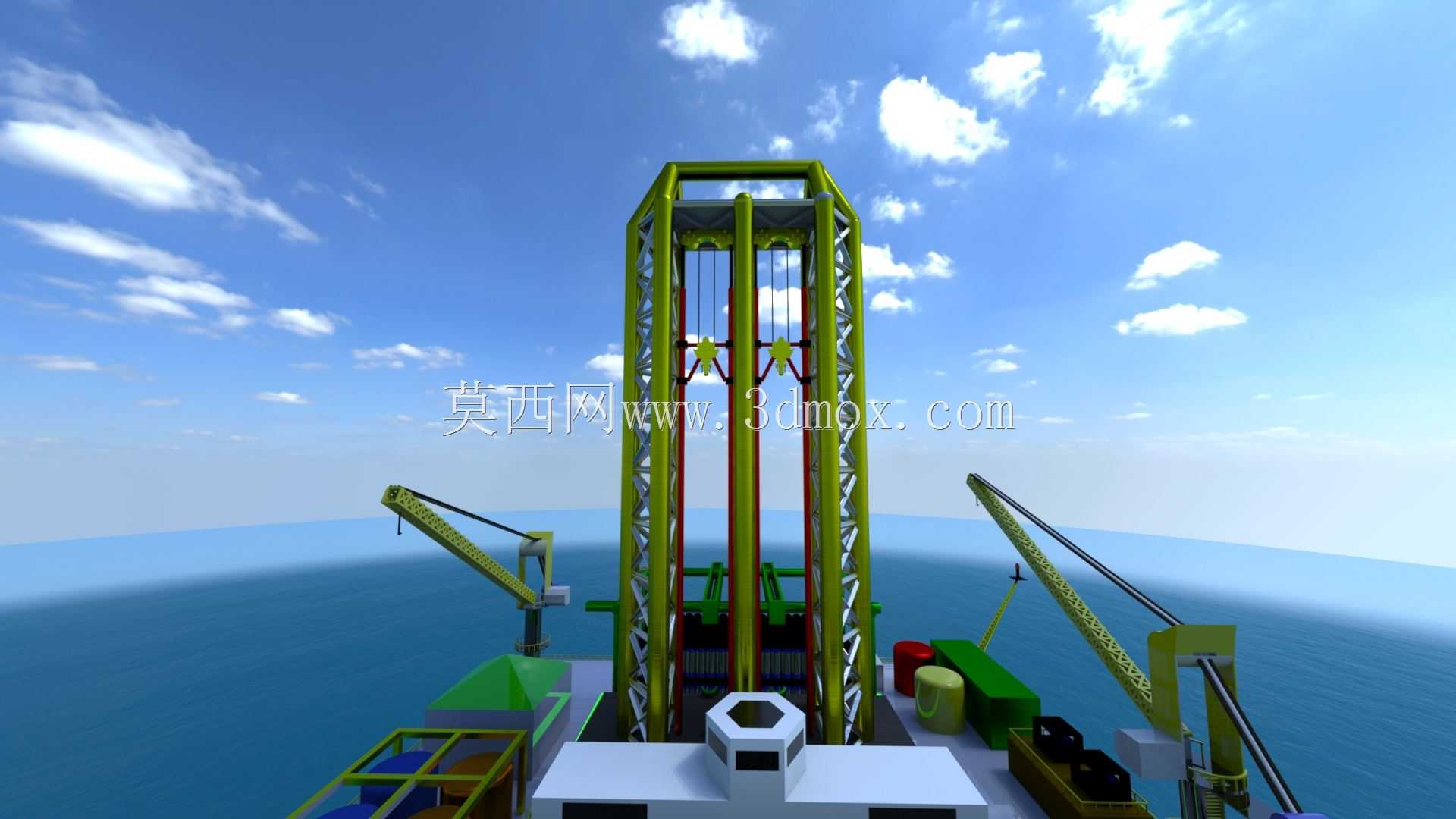

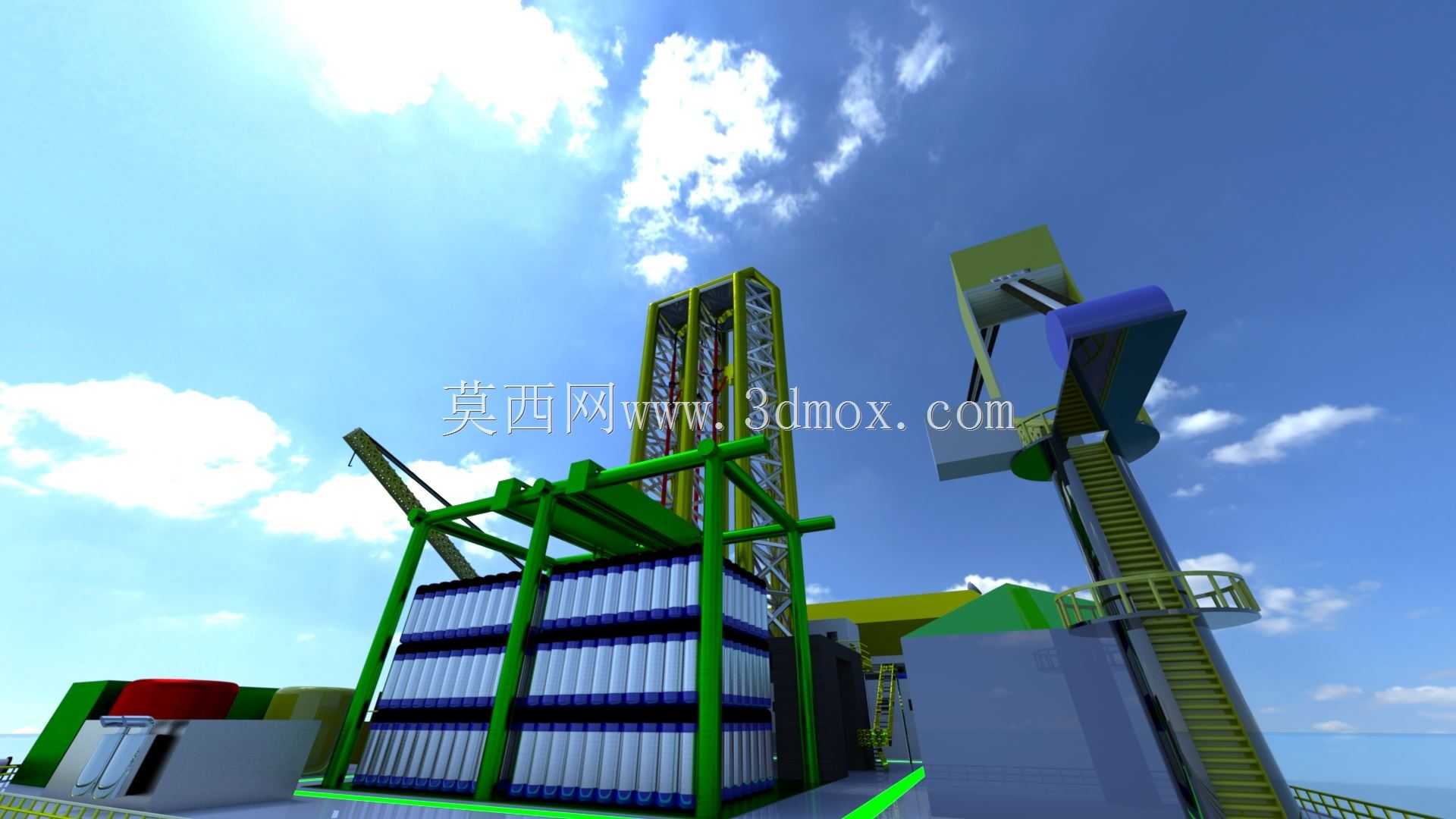

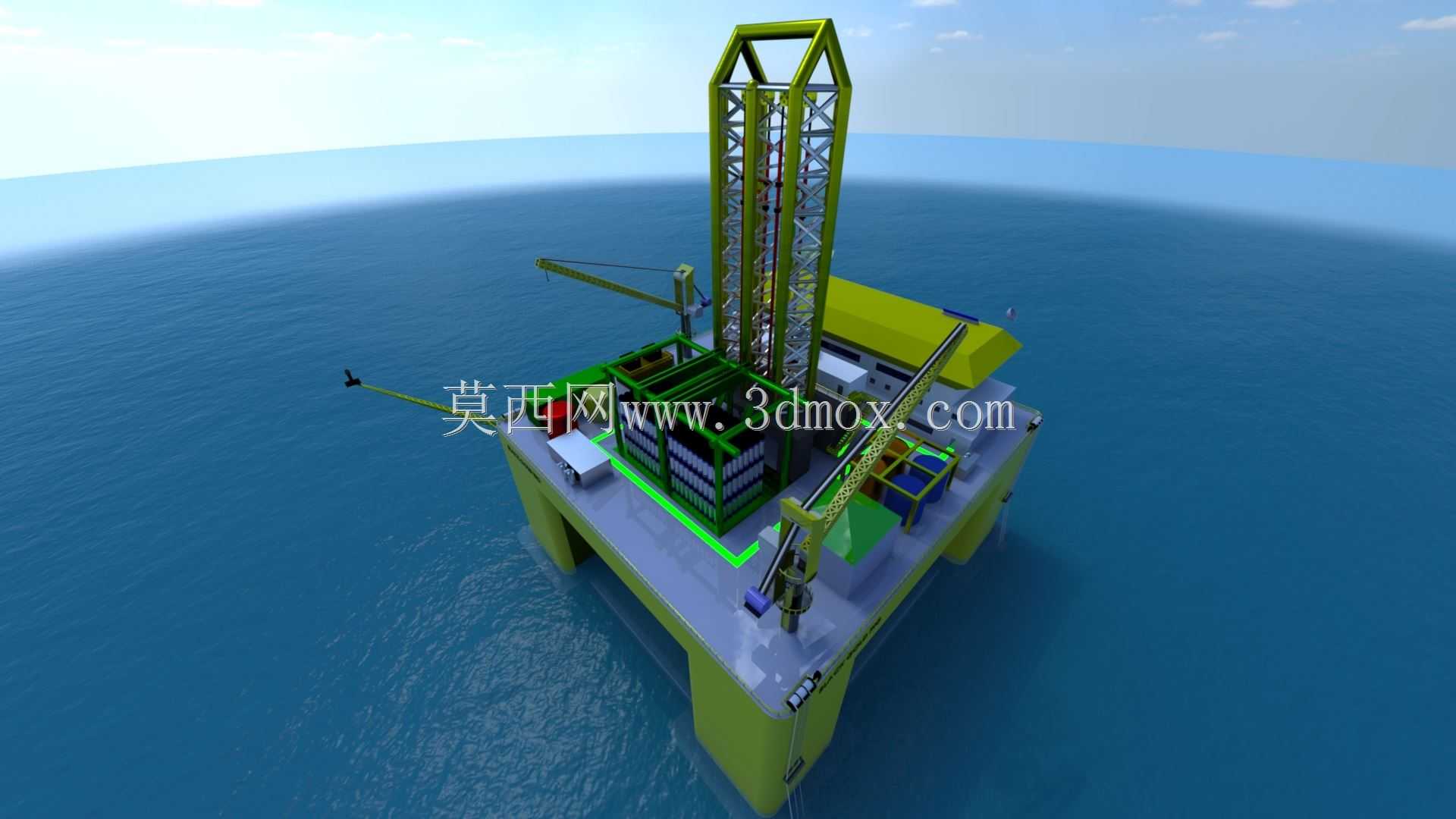

　　该三维模型还原的是半潜式海上石油钻井作业平台，这类装备主要部署在近海大陆架及深海油气富集区块，承担油气勘探阶段的探井作业、开发阶段的生产井钻完井作业，部分同类型平台还可兼顾修井、海上油气预处理等延伸作业场景，是海洋油气开发领域的核心作业载体。从结构设计逻辑来看，模型采用半潜式平台经典的下浮体+立柱+上甲板构型，下部两个平行布置的箱型浮体提供作业所需的浮力，浮体之间通过横向连接结构形成整体框架，四根大直径立柱连接下部浮体与上部作业甲板，这种构型能大幅降低海浪波动对平台作业稳定性的影响，在六级海况下仍可维持正常钻井作业，适配全球多数海上油气田的作业环境。上部甲板采用分层模块化布局，最上层甲板布置高耸的井架主体结构，井架采用桁架式钢结构设计，既保证了起下钻作业所需的结构强度与刚度，又尽可能降低了上部结构的自重，减少平台整体重心高度，提升抗倾覆性能。井架周边区域分别布置了钻台操作区、管具堆场、起重吊机、生活辅助楼、直升机起降平台等功能模块，各模块之间预留了足够的操作通道与安全间距，符合海上作业平台的安全规范要求。

　　从安装边界与尺寸适配角度，这类平台的下部浮体吃水深度通常根据作业海域的海流、波浪条件调整，作业状态下浮体完全没入水下，仅立柱部分露出海面，可有效规避海面波浪的直接冲击；甲板面的设备布置严格控制重量分布，井架作为核心重载设备布置在甲板中心区域，周边配套的泥浆循环系统、固控设备、动力模块对称布置，保证平台整体的重心与浮心重合，避免出现倾斜力矩。模型中还原的平台配套吊机可覆盖甲板所有区域的物料转运作业，能够完成钻杆吊运、设备移位、物资补给等常规操作，吊机的臂长与起升高度适配平台最高层设备的安装维护需求。

　　钻井作业系统的核心部件在模型中均有体现，包括井架内部的提升系统、旋转钻进系统、泥浆循环管路，这些部件的布局完全匹配实际钻井作业的工艺流程，钻台区域预留了井口操作的足够空间，可满足钻具连接、下套管、井口设备安装等操作的空间需求。平台的边角区域设置了系泊设备安装位，实际作业中通过多点系泊系统或者动力定位系统维持平台在井位的位置稳定，模型中对应的结构预留位置与实际工程设计一致，可直接用于系泊系统的配套设计校核。

　　从结构细节来看，甲板面的防滑纹路、设备的检修通道、临边防护结构均做了还原，立柱与浮体的连接位置做了加强结构设计，对应实际工程中应力集中区域的加强处理，能够直观展示半潜式钻井平台的结构传力路径，对于海洋工程装备的结构设计学习、作业流程模拟、设备选型参考都有实际的参考价值。这类半潜式平台相较于固定式导管架平台，具备可移动性强、作业水深范围大的优势，可在数百米到数千米水深的海域作业，转场时可通过拖轮牵引完成不同井位之间的转移，不需要像固定式平台那样进行水下桩基施工，大幅降低了深海油气开发的前期投入成本。模型中各功能模块的相对位置完全遵循海上平台的设计规范，危险作业区与生活区之间设置了足够的安全隔离距离，动力模块的排烟通道朝向避开了常年主导风向，避免烟气对作业区与生活区造成影响，直升机平台的布置位置远离井架等高耸结构，满足直升机起降的净空要求。
