悍马磨坊椰子壳粉碎加工设备

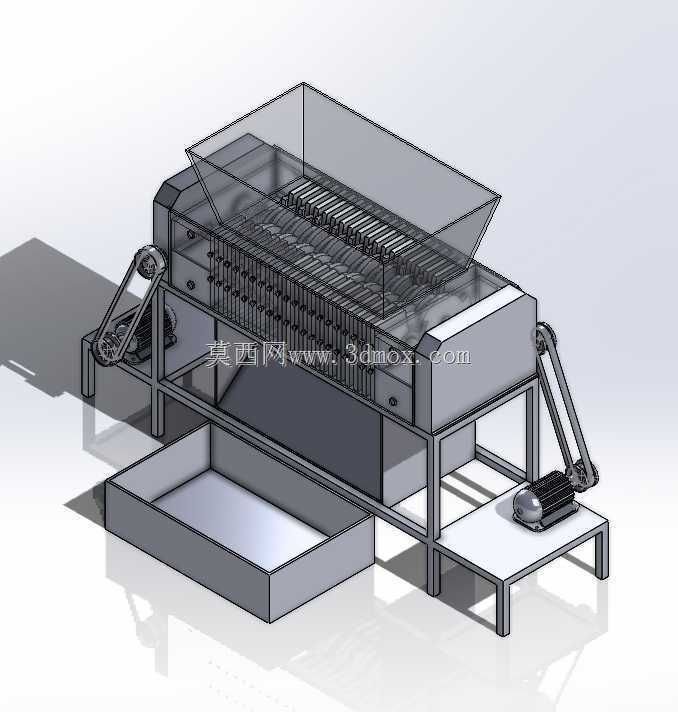

　　这套悍马磨坊设备围绕椰子壳类硬质植物纤维物料的破碎处理展开，整体采用机架承载、上方进料、中部粉碎、下方集料的布置方式，适合中小型农产品加工、椰壳资源化利用、生物质原料预处理等场景。设备主体由进料斗、粉碎工作腔、转子轴系、联轴器、叶片/锤击构件、两侧传动支撑、电机安装平台、下部集料槽以及方管焊接机架组成，结构层次清晰，便于在三维设计阶段检查装配关系、运动边界和维护空间。

　　从实际用途看，椰子壳硬度高、纤维韧性强，普通轻型粉碎设备容易出现卡料、叶片磨损快、机架振动大等问题。该方案将粉碎腔布置在设备中部，进料口采用扩大的斗形结构，物料投入后可依靠自重进入工作区域，减少人工推料频次。粉碎腔内沿轴向排布多组工作元件，通过转子旋转对椰壳进行冲击、剪切和搓擦，使块状壳料逐步破碎为较小粒度。底部设置敞开式集料槽，破碎后的物料在重力和内部推送作用下落入槽内，方便人工接料或与后续输送、筛分设备衔接。

　　结构设计上，机架采用方形管材焊接成型，立柱与横梁形成稳定支撑框架。粉碎腔被抬高至合适高度，既为下方集料槽留出空间，也使操作人员能够在设备周围进行检查和清理。右侧延伸出电机安装平台，电机通过带传动或链传动方式将动力传递至转子轴；模型中两侧均可见传动臂与带轮/链轮布置，便于设计者校核传动路径、张紧位置和护罩安装范围。左侧设置斜向传动支撑与操作侧结构，能够在装配时作为检修端，用于轴承座、轴端紧固件和转子组件的拆装。

　　进料斗为薄壁罩壳式结构，上口面积较大，向下逐渐收束至粉碎腔入口。这种形态能够提高投料容差，使不规则椰壳块顺利进入破碎区，同时降低物料飞溅风险。粉碎腔外壳采用板件围合，内部工作轴沿设备长度方向贯穿，多组叶片或锤片沿轴向排列，形成连续破碎工作面。联轴器在动力传递中承担轴系连接作用，能够补偿少量同轴度误差，并在设备启动和负载波动时减缓冲击。对于椰壳这类混入少量泥沙、纤维团块的物料，轴系和连接件的可靠性直接影响连续运行时间，因此在建模时需要重点关注轴承座支撑间距、轴径过渡、键连接位置以及紧固件可达性。

　　外形尺寸方面，设备整体呈长条形布置，长度方向主要由粉碎腔和进料斗决定，宽度方向包含机架、传动侧和电机平台，高度方向则由进料斗顶部至机架底脚确定。安装时应在设备四周预留操作通道：投料侧需要满足人工倒料或输送设备上料高度，电机侧需留出皮带张紧、电机拆装和散热空间，轴端侧应保证轴承维护、联轴器检查和转子抽装所需距离。底脚位置应与厂区预埋钢板或硬化地面匹配，机架就位后需校正水平，减少高速旋转时的附加振动。

　　从三维建模角度看，该设备适合按功能模块拆分：先建立机架骨架，确定底脚、立柱、横梁和电机平台的相对位置；再搭建粉碎腔壳体，明确进料口、出料区和检修面；随后装配转子轴、叶片、锤片、隔套、轴承座和联轴器；最后补充电机、传动轮、传动带/链、集料槽和外部护罩。这样的建模顺序有利于随时检查干涉，尤其是转子叶片与壳体内壁间隙、传动件与机架立柱距离、集料槽抽拉空间以及皮带运行包络。

　　在工程选型与深化设计时，还需要结合处理量确定转子长度、转速、叶片数量和电机功率；结合物料含水率判断筛网或出料口形式；结合现场粉尘情况增加密封罩、吸尘口和安全护网。模型所呈现的结构不仅表达了外观形态，也保留了粉碎设备常见的动力传递、机架支撑、进料导向和集料布局，可作为椰壳破碎、果壳处理和生物质粗碎设备方案设计的参考。
