可3D打印的创意幻想球轴承结构设计

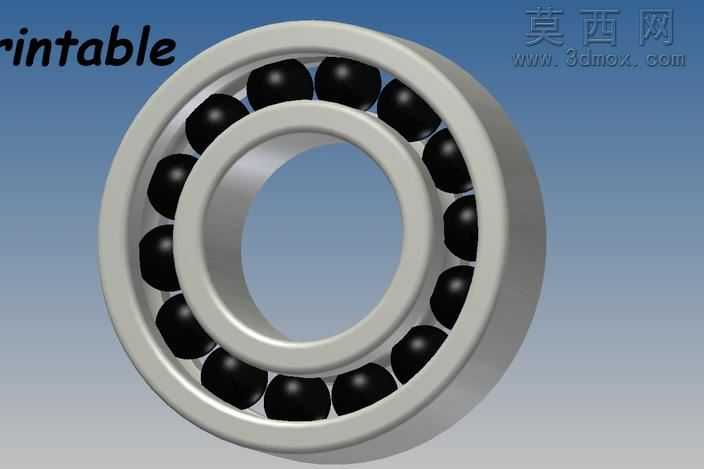

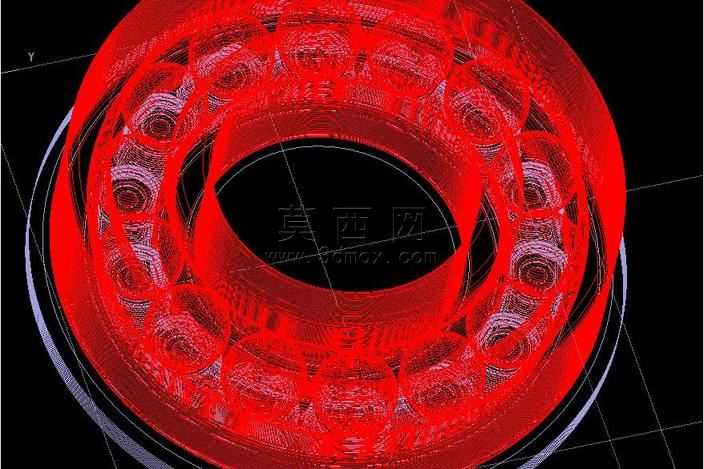

本作品为适配桌面级熔融沉积成型3D打印机设计的创意球轴承结构，整体建模过程围绕无支撑一体打印的核心需求展开，在传统深沟球轴承的结构基础上做了适配增材制造工艺的优化调整。建模阶段首先完成轴承内外圈的基础轮廓构建，针对3D打印的层叠成型特性，将内外圈的滚道接触面做了0.2度的微小倾角处理，避免打印过程中滚道位置出现悬垂下垂的问题，同时保证滚动体安装后可以顺畅转动。滚动体部分采用了等距环形阵列的排布方式，在传统钢球的基础上做了微缩化的尺寸调整，每个滚动体与内外圈滚道之间预留了0.15mm的装配间隙，既满足3D打印的精度公差要求，又能保证装配后轴承转动无卡顿。整体模型的壁厚统一设置为1.2mm，适配常规0.4mm喷嘴的打印路径规划，减少打印过程中的断丝、翘边风险。材质渲染阶段选用了半透明红色光敏树脂的视觉效果，模拟光固化3D打印成品的通透质感，通过光线追踪渲染突出轴承内部的滚动体排布结构，清晰展示一体打印的内部腔体设计，无需额外装配即可实现转动功能。设计思路上打破了传统轴承需要拆分零件分别加工再组装的流程，通过结构优化实现了单零件一体打印成型，打印完成后无需额外清理支撑，手动转动几圈即可让滚动体与滚道充分磨合，直接获得可顺畅转动的轴承成品，既可以作为3D打印的结构演示教具，也可以用于小型低负载传动场景的功能零件使用。模型的所有转角位置都做了R0.5mm的圆角处理，避免打印过程中出现应力集中导致的层间开裂问题，同时提升成品的握持手感与外观质感。
