砖坯烘干用轴流热风循环风机结构

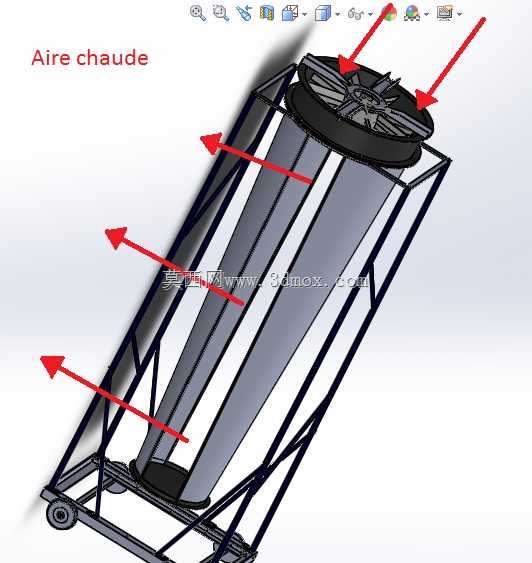

　　在建材制砖生产线的干燥工序段，这类带锥形导风结构的热风风机是砖坯预烘干环节的核心送风部件，区别于普通厂房通风的轴流风机，其结构设计完全匹配砖坯烘干窑内的热风定向输送需求，解决传统直吹式风机热风覆盖不均、局部砖坯因风速过高开裂、远端砖坯热风不足含水率不达标的常见问题。从实际使用场景来看，该类风机多布置在烘干窑的进风段与中段补风位置，搭配燃煤或生物质热风炉输出的洁净热风，通过锥形导风筒将轴向送出的热风逐步扩压，沿窑车码放的砖坯间隙形成稳定的层流风场，避免直吹状态下的紊流导致砖坯表面水分蒸发速率差过大，减少干燥裂纹、坯体变形的废品率。

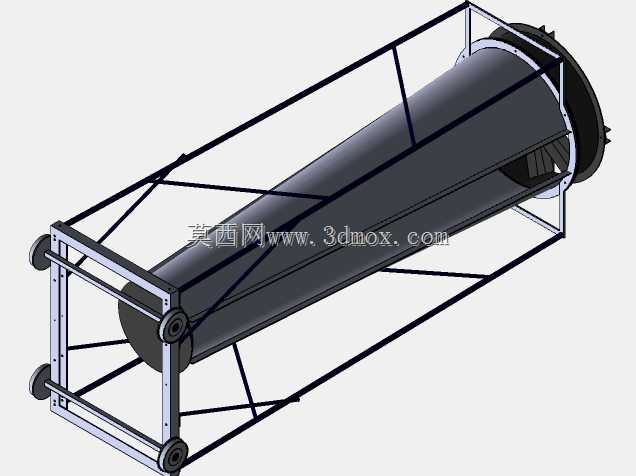

　　从结构设计逻辑来看，顶部的轴流风叶采用宽弦叶型设计，叶尖做了切角处理，适配热风工况下的空气密度变化，相比普通常温风机叶型，其安装角经过针对性调整，在80-120℃的热风介质下仍能保持稳定的风压输出，不会因空气受热密度降低出现风量大幅衰减的问题。风叶下方的锥形导风筒是整个结构的核心功能段，锥度经过流场仿真验证，能够将风叶出口的动压逐步转化为静压，让送出的热风沿导风筒轴向均匀扩散，覆盖宽度匹配标准窑车的1.2米码放宽度，无需额外加装导流板即可实现截面风速差控制在15%以内，减少窑内的通风死角。

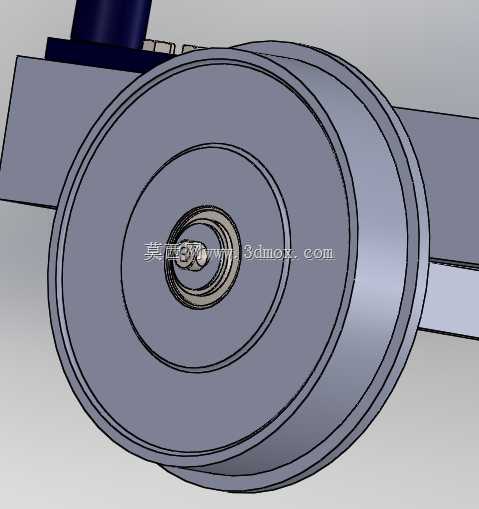

　　底部的移动式机架采用方管焊接框架结构，底部配置四个带刹车的万向脚轮，方便在窑内检修、调整送风位置时快速移位，框架的倾斜角度经过优化，让导风筒的出风方向略微向下倾斜5度，刚好对准窑车上层码放的砖坯间隙，避免热风直接吹到窑顶造成热量损耗。机架的支撑腿做了三角加强筋设计，能够承受风机运行时的振动载荷，即使在窑内地面不平整的情况下，也不会出现运行移位、共振异响的问题。

　　从安装边界尺寸来看，该风机整体高度控制在1.8米以内，导风筒大端直径为0.8米，小端与风叶护网衔接处直径为0.5米，机架底部的轮距为0.9米，长度为1.5米，能够适配宽度2米以上的标准隧道式烘干窑的通行与安装需求，不需要对现有窑体结构做额外改造即可直接替换原有旧风机。风叶的驱动电机采用直联式安装，省去了皮带传动的维护环节，电机的散热端做了隔热挡板设计，避免窑内热风直接吹拂电机外壳，降低电机运行时的环境温度，延长绝缘部件的使用寿命。

　　在实际选型匹配时，需要结合烘干窑的长度、码坯密度、热风温度来调整风机的布置间距，通常每6米布置一台该型风机即可满足整条窑的热风循环需求，相比传统的管道式送风结构，这种移动式独立风机的布置灵活性更高，在更换砖型、调整码坯方式时，可以快速调整风机的位置与出风角度，不需要改动固定的通风管道。导风筒的内壁做了光滑处理，减少风阻损耗，风叶外围的护网采用密筋结构，既能够防止杂物吸入风叶造成叶片损伤，也不会对进风效率造成过大影响。整个结构的焊接部位都做了除锈防锈处理，适配窑内高湿度、略带腐蚀性的热风工况，减少长期使用后的结构锈蚀问题，日常维护仅需要定期检查脚轮的转动灵活性、风叶的紧固螺栓松紧度即可，维护成本远低于传统的离心式烘干送风系统。
