四百升立式储水供水水箱结构设计

　　这款400升容量的立式储水水箱，主要面向小型民用供水、零散工况临时储水、小型生产环节循环水缓存等场景使用，可独立作为储水单元搭配增压泵搭建简易供水系统，也可嵌入小型净水设备、灌溉系统、移动式作业供水单元作为储水部件，适配常温常压下的清水存储需求，也可兼容无腐蚀性的中性工业液体暂存。

　　从结构设计逻辑来看，整体采用立式圆柱形态布局，核心考量是在有限占地面积下最大化利用垂直空间，圆柱壳体的环向受力均匀特性，能在同等壁厚下承受更高的液体静压力，降低长期使用中壳体鼓胀变形的风险。顶部采用圆弧拱顶结构，并非单纯做造型处理，一方面拱顶结构可避免顶部积水积灰，户外使用时可快速排走雨水，减少顶部长期积水带来的渗漏隐患；另一方面拱顶的曲面受力特性可分散顶部意外载荷，比如临时放置小物件、轻微落物冲击时，应力可顺着曲面传导至侧壁，避免平顶结构易出现的中心凹陷变形问题。底部做了带十字加强筋的平底结构，十字加强筋从底部中心辐射至侧壁边缘，既可以提升底部的抗变形能力，避免满水状态下底部受水压作用向外鼓凸，导致放置不稳、底部长期受力不均出现应力开裂，同时平底结构无需额外配套支架，可直接放置在平整的水泥地面、硬质平台上，降低安装配套成本。

　　侧壁设计了多道环形加强筋，沿着罐体高度方向均匀分布，每道加强筋都做了圆弧过渡处理，避免直角结构带来的应力集中问题。环形加强筋的作用有两个，一是提升侧壁的环向刚度，抵消满水状态下侧壁受到的向外张力，尤其是罐体中下部，液体静压力随深度增加而提升，加强筋的分布密度可根据压力梯度做对应调整，减少长期使用后侧壁出现的蠕变变形；二是环形筋可作为罐体搬运时的受力点位，方便使用绑带、夹具固定罐体，吊装或者短途转运时无需额外做防护衬垫，避免夹持力直接作用在光滑薄壁上导致局部凹陷。顶部预留的接口区域做了局部加厚处理，可根据实际使用需求开孔安装进水口、出水口、溢流口、液位检测部件，加厚区域的设计可避免开孔后整体结构强度下降，减少接口位置渗漏的概率。

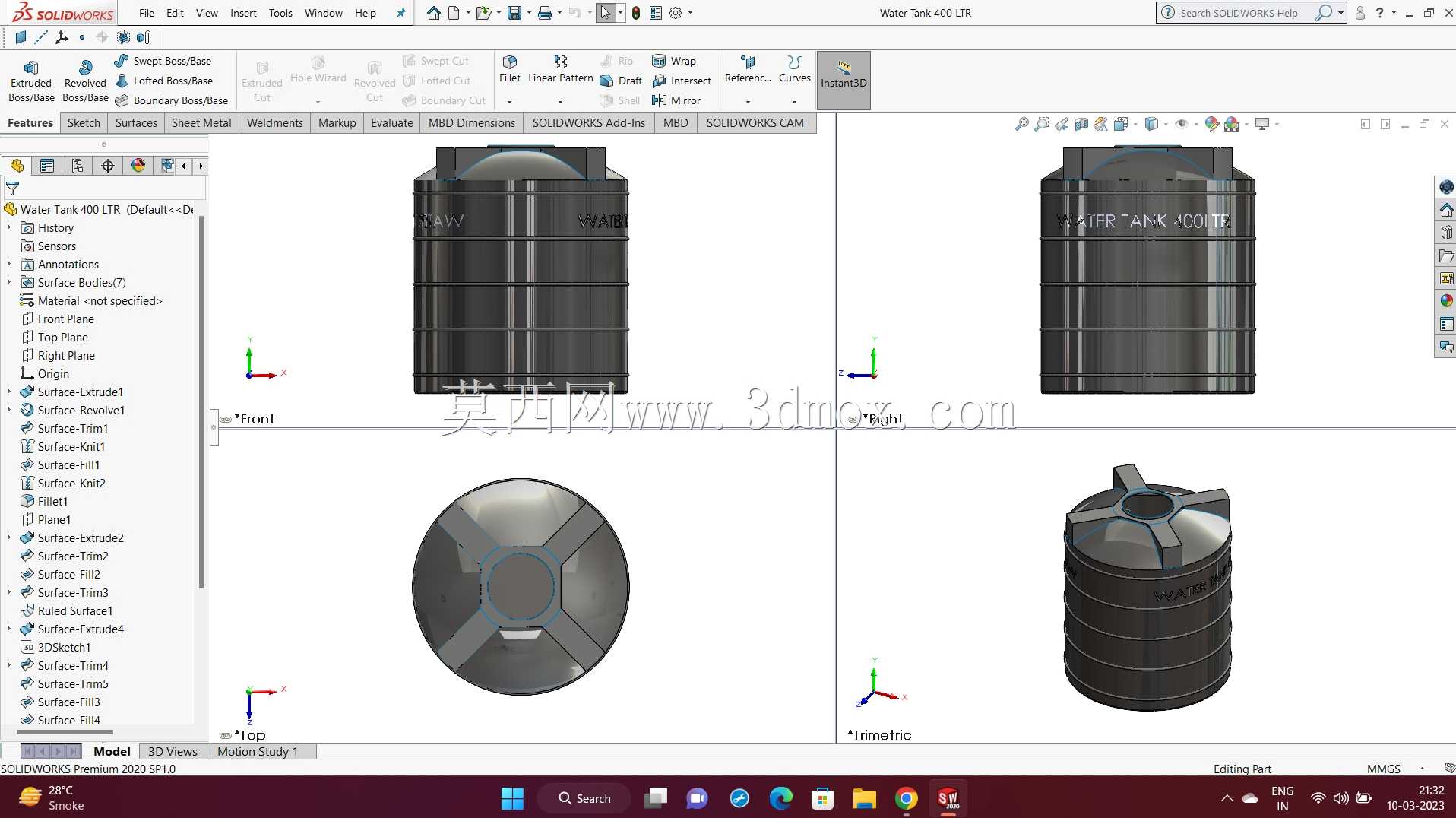

　　建模过程中采用曲面建模思路构建整体轮廓，先通过旋转曲面生成罐体的基础主体，再通过曲面裁剪、加厚、阵列的方式生成环形加强筋与底部加强结构，所有曲面衔接位置都做了圆角过渡处理，没有尖锐的内角，一方面是实际生产中，这类塑料滚塑或者钣金焊接的罐体，尖锐内角会导致加工时材料应力集中，塑料件冷却时易在尖角位置出现缩痕、开裂，钣金焊接时尖角位置易出现焊穿、应力腐蚀问题；另一方面光滑过渡的内壁可减少液体残留，清洗罐体时不会出现卫生死角，存储饮用水或者洁净生产用水时更易满足卫生要求。

　　从安装边界来看，整体立式圆柱形态的占地面积仅为同容量方形箱体的70%左右，对安装场地的平整度要求较低，只要地面承重满足满水重量要求即可直接放置，无需做预埋或者复杂的固定结构。罐体顶部的吊装卡位可适配常规的吊装设备，安装时可直接吊装到指定位置，底部的十字筋结构可预留穿绑带的空间，需要固定在移动平台、设备机架上时，可直接用绑带穿过筋位间隙固定，无需额外焊接安装耳座。整体尺寸匹配常规的入户门、楼道通道宽度，成品可直接通过常规通道搬运，无需拆分，适配老旧小区改造、农村供水改造等现场安装空间受限的场景。

　　在功能适配性上，罐体的密封结构设计在顶部拱顶与侧壁的衔接位置，采用平压式密封结构，配合橡胶密封圈可实现常压下的完全密封，既可以避免外界灰尘、蚊虫进入罐体污染水质，也可减少水体蒸发损耗，在户外使用时还可避免阳光直射导致的内部藻类滋生。侧壁的光滑曲面不易积灰，日常清洁仅需擦拭外壁即可，环形筋的凸起高度控制在合理范围，不会出现筋位之间积灰难以清理的问题。底部的平底结构与地面接触面积经过加强筋优化，满水状态下不会出现局部压强过大压坏地面铺装的问题，适配瓷砖地面、水泥地面、普通钢结构平台等多种安装基面。
