车载斜置式电池容纳壳体结构设计

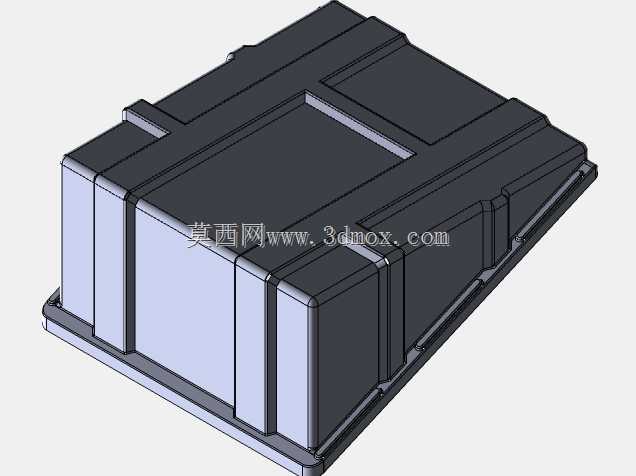

　　这款电池容纳壳体的设计原点来自实际车载场景的安装需求，在商用车、工程作业车辆的电气系统布局中，电池作为供电核心部件，其安装固定结构需要同时兼顾防护性、安装便利性与空间适配性，常规的方形电池盒多采用水平直装结构，在车辆侧围、底盘倾斜安装位的适配性存在明显不足，这款斜置结构的电池盒正是针对这类非水平安装场景开发。从功能特性来看，壳体主体采用一体化围合式腔体结构，腔体内部预留的规整空间可适配对应规格的铅酸或储能锂电池组，侧壁与顶面的加强筋结构并非装饰性设计，而是通过纵横交错的筋条布局提升壳体整体抗扭、抗冲击性能，车辆行驶过程中会持续产生振动，尤其是非铺装路面作业的工程车辆，振动加速度可达常规路面的3-5倍，加强筋的分布位置对应电池组的受力支撑点，可避免车辆颠簸时壳体变形挤压内部电池组，同时也能提升壳体侧面抗剐蹭、抗异物撞击的能力。

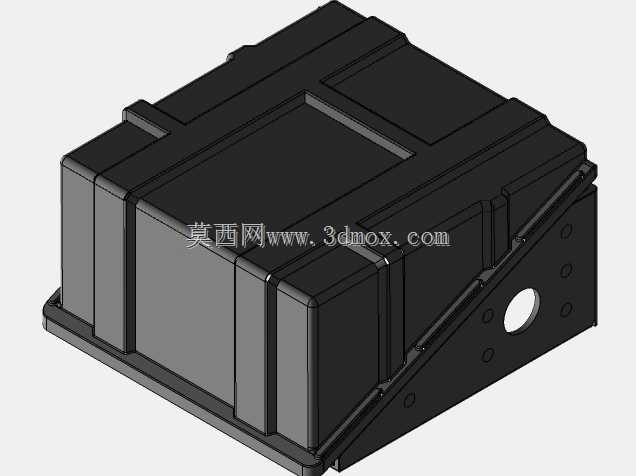

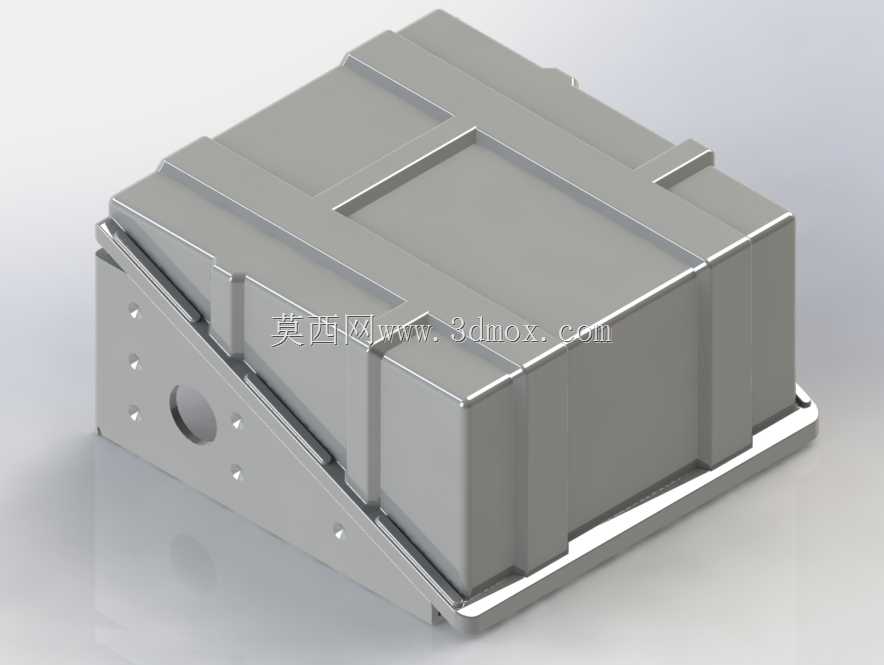

　　壳体侧面的斜向安装支架是整个结构的核心设计点，支架与壳体主体采用一体化成型结构，避免了分体式连接带来的松动风险，支架上预留的多个安装孔位呈阵列分布，孔位间距符合车载电气部件的通用安装标准，可适配不同规格的安装螺栓，其中带圆形过孔的位置为走线预留通道，电池组的供电线束可通过该孔位直接穿出连接车载电气系统，无需在壳体上额外开孔，减少了密封防护的薄弱点。从安装边界来看，壳体底部的法兰边为整圈平整结构，当安装面存在轻微不平整时，法兰边可配合密封胶条实现整圈贴合，避免雨水、路面飞溅的泥水进入壳体内部腐蚀电池极柱，斜置的安装角度经过实际装车验证，可匹配车辆侧围电瓶安装位的倾斜角度，安装后电池组的重心落在安装支架的受力支撑范围内，不会出现重心偏置导致的固定螺栓受力不均问题。

　　设计过程中重点考量了车载场景的实际使用痛点，常规电池盒在倾斜安装时，盒盖与盒体的结合面容易因为重力偏移出现密封缝隙，这款结构的结合面设置在壳体顶面的水平位置，即使整体呈斜向安装状态，盒盖的压紧力依然垂直作用在密封面上，不会因为重力分力导致密封失效。壳体的边角位置均做了圆角过渡处理，一方面是避免安装维护时尖锐边角划伤操作人员，另一方面也能减少应力集中，在低温环境下塑料壳体不会因为边角应力过大出现开裂问题。腔体内部的尺寸预留了电池组的膨胀间隙，电池在充放电过程中会出现轻微的体积膨胀，间隙值控制在合理范围内，既不会因为间隙过大导致电池在腔体内晃动，也不会因为间隙过小限制电池膨胀引发鼓包问题。

　　安装支架的厚度经过受力校核，在承受电池组满重加上3倍振动加速度的冲击载荷时，支架的最大变形量控制在允许范围内，不会出现支架断裂导致电池脱落的风险。侧面的走线孔位置做了翻边处理，线束穿过时不会被孔壁的锐边割破绝缘层，翻边结构也可配合橡胶护线圈实现走线位置的密封，进一步提升整体防护等级。在实际装车应用中，这类斜置电池盒多用于工程作业车辆、特种改装车辆的侧围电瓶舱位置，这类位置的安装空间往往受限于车身结构，无法采用常规水平安装的电池盒，斜置结构可充分利用倾斜的安装空间，在不改动车身原有结构的前提下完成电池组的固定安装，同时壳体的防护性能可满足户外作业的防水、防尘要求，减少后期维护时的电池更换频率。整个结构的建模过程完全按照实际装车的尺寸边界进行还原，每个安装孔位的位置、加强筋的尺寸、腔体的内部容积都与实际产品保持一致，可直接用于安装布局校核、结构改进设计的参考，也可作为同类车载电池容纳结构的设计参照，帮助结构设计人员快速理解斜置安装类电池盒的受力逻辑与设计要点，避免在同类产品设计中出现密封失效、安装受力不均、空间适配不足等常见问题。
