12V20Ah铅酸蓄电池结构设计方案

　　这款铅酸蓄电池的三维结构设计，完全围绕固定场景备用供电的实际需求展开，建模过程中优先还原了产品在实际安装、接线、运维全流程的边界约束，没有做多余的装饰性结构，所有外形特征都对应实际生产装配的工艺要求。从实际应用场景来看，这类12V20Ah容量的AGM阀控铅酸电池，覆盖的使用场景非常广，小到通讯基站的信号中继模块备用供电、安防系统的不间断电源后备、小型UPS的储能单元，大到工业控制机柜的掉电保护模块、光伏离网系统的小容量储能节点，甚至部分电动代步车、应急照明设备的动力源，都能见到同规格产品的身影，建模时特意把这类场景下的通用安装要求做了还原，保证结构和市面主流同参数产品的安装兼容性。

　　产品的功能特性上，采用AGM吸附式玻璃纤维棉技术的设计，意味着电池内部电解液完全吸附在隔膜和极板中，没有游离态的电解液，这一特性直接决定了外壳的密封结构设计——整个电池壳体除了顶部的安全阀位置，其余接缝处都做了平整的密封贴合面建模，没有预留漏液的结构间隙，同时顶部的端子区域做了凸起的防护围边，避免接线过程中工具滑落造成端子短路，也能减少日常使用中灰尘、凝露在端子位置堆积引发的接触不良问题。端子采用M5螺母锁紧的接线结构，建模时还原了内螺纹的标准尺寸，适配市面通用的铜接线端子、OT型线鼻子，不需要额外做转接件就能完成接线，这也是工业备用电源类电池的通用设计要求，毕竟现场运维时不可能为了单台设备准备特殊规格的接线配件。

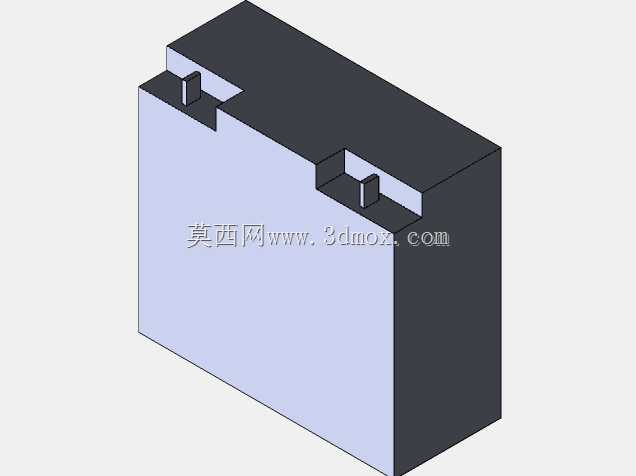

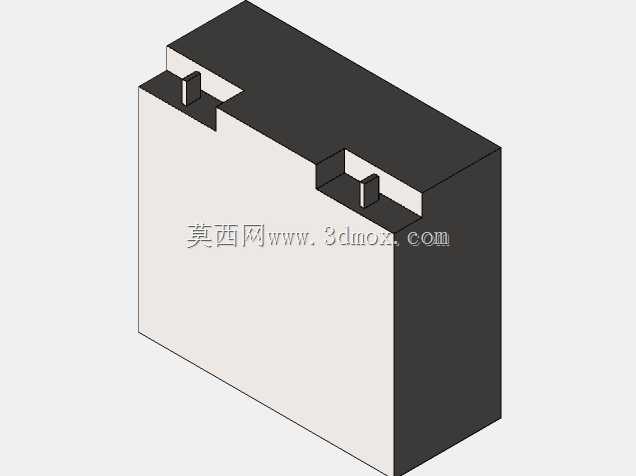

　　设计思路上，整个壳体采用长方体的规整造型，没有做异形的曲面结构，一方面是因为铅酸电池的极板本身就是规整的矩形叠层结构，长方体外壳能最大化利用内部空间，在有限的体积内容纳足够容量的极板组，另一方面规整的外形也方便多块电池并排安装时紧密排布，减少机柜或者电池仓内的空间浪费。壳体顶部的两个端子采用非对称的错位布局？不对，实际建模里的端子是沿长度方向分布在顶部两端，靠近短边的位置，这样的布局能避免正负极接线时线缆交叉，同时端子旁边预留的平面区域可以粘贴极性标识、参数铭牌，不会被接线端子遮挡。顶部的凹槽结构是为了方便搬运时手指扣取，毕竟单块电池重量在6.5kg左右，没有扣手的话单人搬运很容易滑脱，这个凹槽的深度和宽度都按照成年人手指的尺寸做了适配，不会出现卡手或者扣不住的问题。

　　外形尺寸与安装边界方面，建模严格还原了实际产品的尺寸参数：壳体总长度181mm，宽度76mm，总高度166mm，这个尺寸是同容量铅酸电池的通用安装尺寸，适配市面上绝大多数标准电池仓、电池柜的安装位，用户替换旧电池时不需要调整安装支架的尺寸，直接固定即可。安装时需要注意的边界是，电池底部是完全平整的平面，没有凸起的定位柱，所以安装时需要在底部铺设绝缘减震垫，一方面避免壳体和金属安装架直接接触造成漏电，另一方面也能缓冲设备运行时的振动，减少极板因为长期振动出现活性物质脱落的问题。端子的高度突出顶面12mm左右，接线完成后线缆的弯曲半径需要预留至少30mm的空间，不能过度弯折线缆导致端子受力，长期使用中端子受力容易出现密封失效，引发爬酸或者接触电阻过大的问题。另外电池侧面没有预留固定孔位，安装时主要依靠电池仓的侧边挡条或者压条固定，所以建模时侧面做了完全平整的设计，没有凸起的加强筋，保证和挡条贴合时受力均匀，不会因为局部应力过大造成壳体破裂。

　　从结构设计的细节来看，壳体的壁厚做了均匀的2.5mm厚度设计，这个厚度既能满足ABS塑料壳体的强度要求，承受内部极板的重量和充放电过程中产生的少量气体压力，也不会因为壁厚过大造成整体重量增加、内部空间浪费。顶部的安全阀位置做了下沉式的设计，避免安装或者搬运过程中异物碰撞到安全阀，导致安全阀失效无法正常排气，毕竟AGM电池虽然是密封结构，但充放电过程中产生的过量气体还是需要通过安全阀排出，保证内部压力在安全范围内。整个模型的所有棱角都做了R2的圆角处理，没有尖锐的边角，一方面是注塑生产时的工艺要求，避免应力集中导致壳体开裂，另一方面也能避免安装运维过程中尖锐边角划伤操作人员，符合电气设备的安全设计规范。
