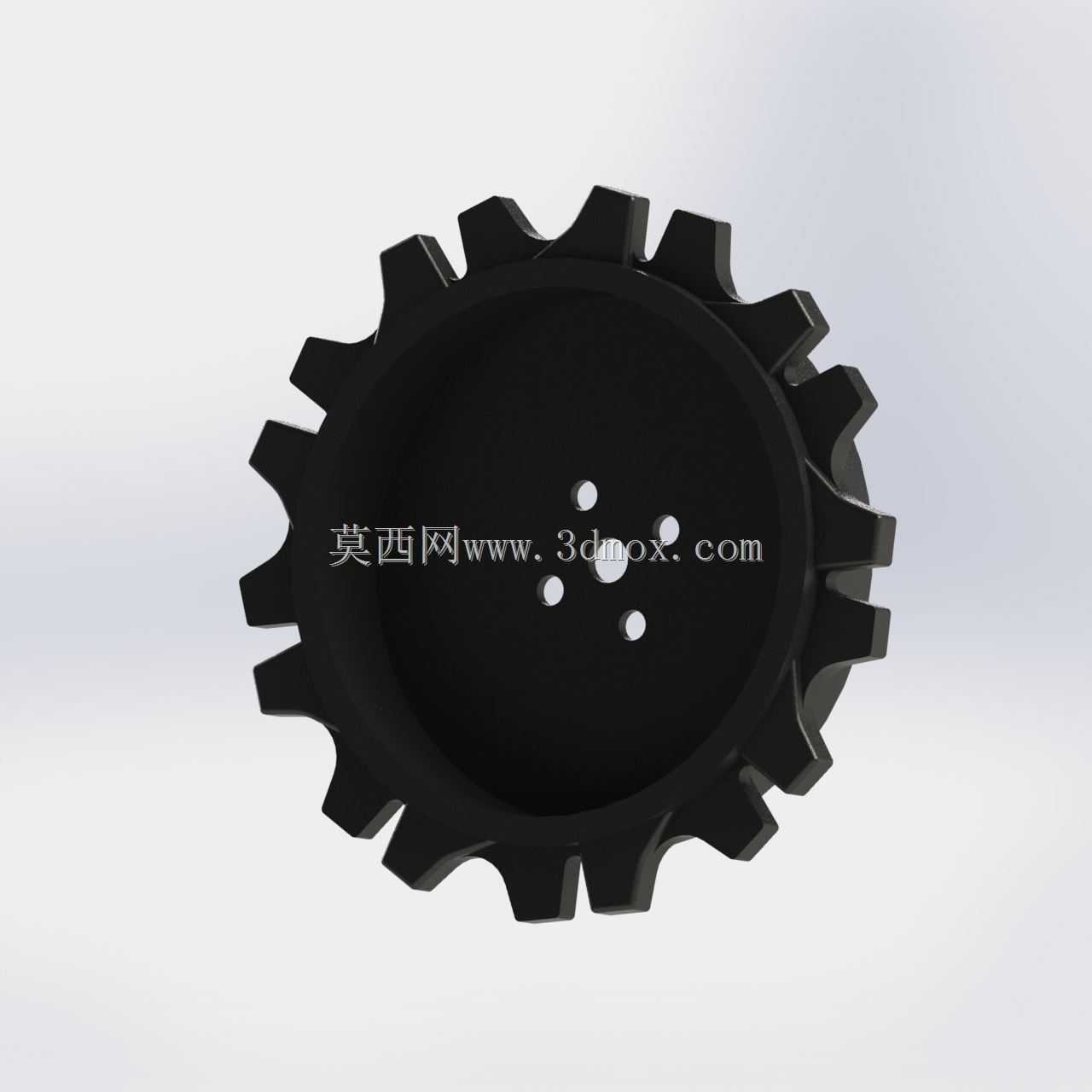

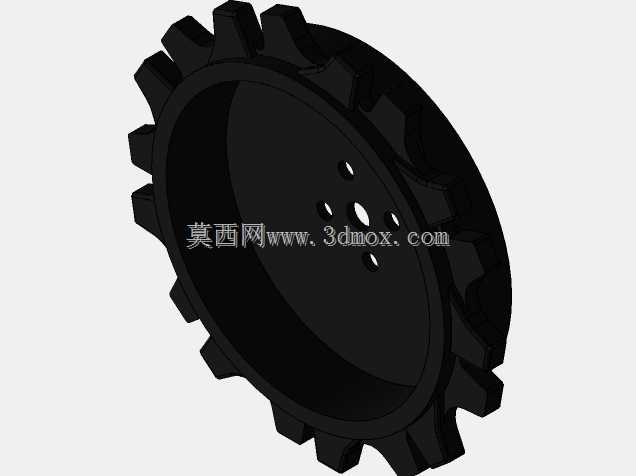

九齿履带传动链轮结构设计

　　履带行走机构的动力传递核心，链轮的齿形设计直接决定整套行走系统的传动效率与服役寿命，这款九齿链轮的结构设计，完全匹配对应节距的履带连杆啮合需求，可适配小型履带行走设备的动力输出端安装。从实际工况适配角度看，这类小齿数链轮多用于紧凑型履带行走场景，比如小型农用作业履带车、室内巡检履带机器人、轻型工程履带作业机具的行走驱动端，相比大齿数链轮，九齿结构在同等输出转速下能提供更大的单齿啮合扭矩，更适合低速重载的行走作业场景，同时紧凑的径向尺寸能压缩行走轮系的安装空间，给设备底盘的其他结构留出更多布置余量。

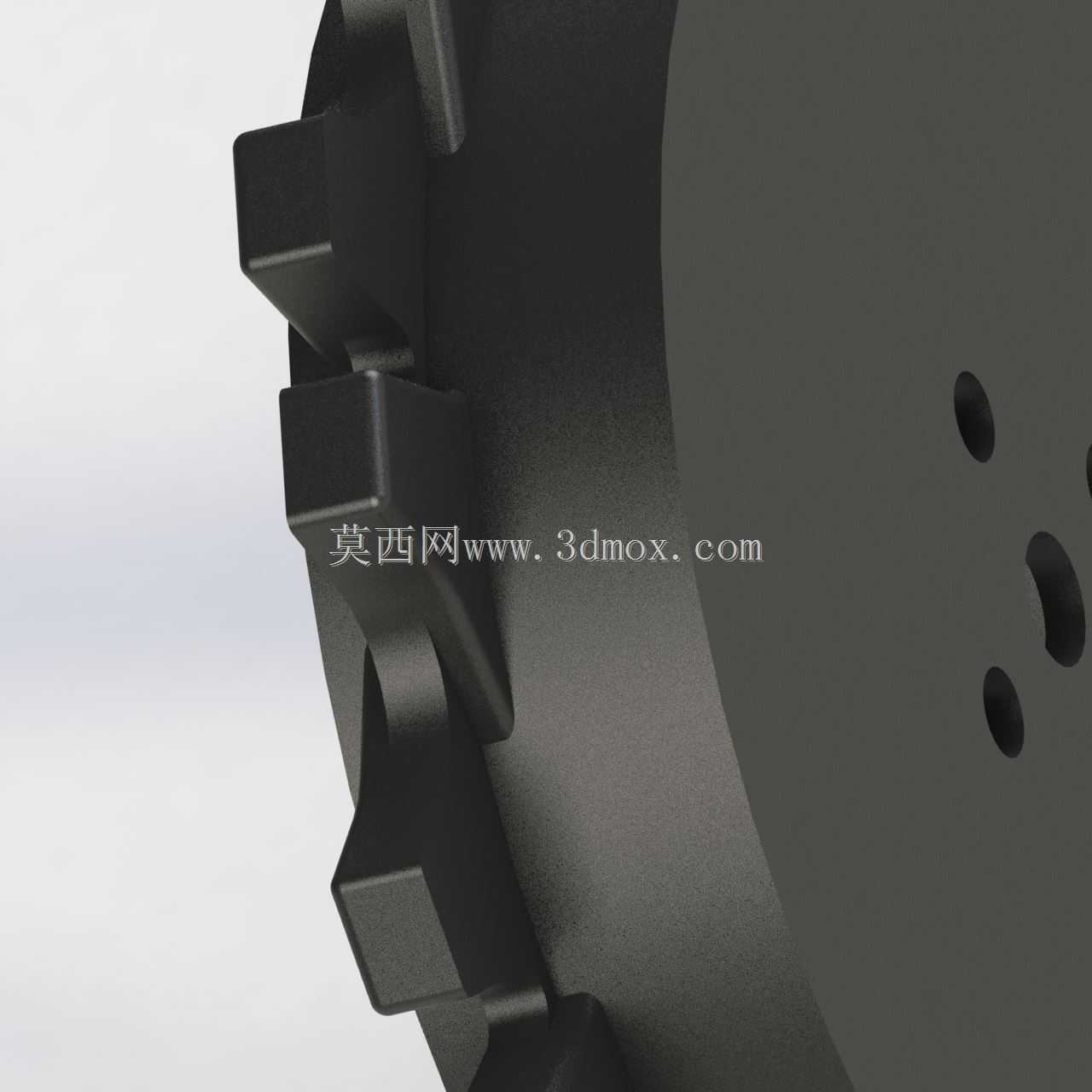

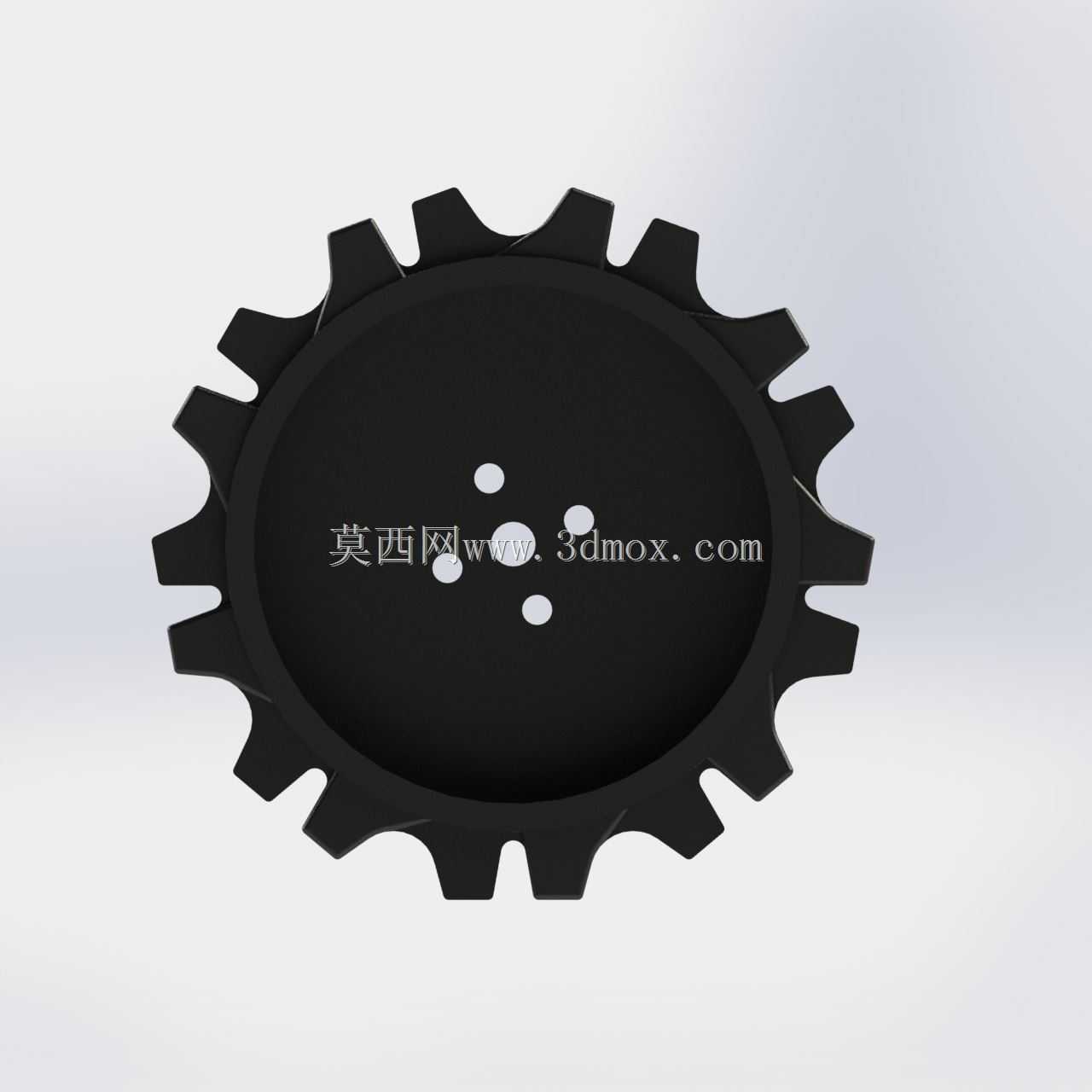

　　齿形部分的设计完全贴合履带销的啮合轨迹，每个轮齿的齿廓都做了啮合导入倒角，避免履带销进入啮合位置时出现卡滞、硬冲击的问题，齿根位置的圆弧过渡经过受力校核，能分散啮合过程中履带传递的交变载荷，减少齿根位置的应力集中，避免长期交变载荷下出现齿根断裂的失效问题。轮体采用盘式结构，中心区域的安装孔位按照四点对称布置，四个安装孔的位置度公差严格控制在0.02mm范围内，能保证链轮安装到输出轴法兰上之后的同轴度，避免运转过程中出现径向跳动，导致履带跑偏、异常磨损的问题。

　　从安装边界来看，这款链轮的轴向厚度完全匹配对应履带的幅宽，轮齿的轴向宽度略小于履带连杆的啮合槽宽度，既保证啮合过程中轮齿不会和履带侧板发生剐蹭，又能给履带运转过程中的少量轴向窜动留出足够余量，不需要额外加装复杂的限位结构就能保证啮合稳定性。轮体的中心沉孔设计可以避让输出轴的轴端凸台，安装时链轮的基准端面可以完全贴合输出法兰的安装面，保证轴向定位精度，不需要额外调整垫片就能满足安装的垂直度要求。

　　在实际应用场景中，这类链轮需要和履带的张紧机构配合使用，设计时已经考虑了张紧行程内的啮合包角变化，九齿的结构在正常张紧状态下能保证有3到4个轮齿同时和履带销啮合，载荷可以均匀分布在多个啮合齿上，避免单齿受力过大出现齿面压溃、磨损过快的问题。齿面的啮合区域做了等强度设计，齿厚从齿顶到齿根逐渐增加，匹配啮合过程中载荷的分布规律，齿顶位置的厚度足够承受履带啮合时的导入冲击，不会出现齿顶崩缺的问题。

　　很多小型履带设备在设计轮系时，容易忽略链轮齿形和履带节距的匹配精度，导致运转过程中出现跳齿、履带脱轨、异常磨损的问题，这款链轮的齿距公差严格按照对应履带的节距公差带匹配设计，啮合间隙控制在合理范围内，既不会因为间隙过小出现卡滞，也不会因为间隙过大产生冲击噪音。轮体的轻量化设计也做了充分考量，在保证轮体结构强度的前提下，去除了非受力区域的多余材料，降低轮体自身的转动惯量，减少驱动电机的启动负载，提升行走机构的响应速度。

　　针对不同的作业环境，这款链轮的结构也预留了足够的表面处理余量，不管是做淬火提升齿面硬度，还是做防腐涂层适配潮湿、腐蚀作业环境，都不会影响最终的安装精度和啮合尺寸。安装孔的位置设计也兼顾了通用法兰的安装尺寸，不需要额外加工转接法兰就能直接适配多数小型履带底盘的驱动输出轴，降低设备改装、维护时的零件适配难度。在日常维护场景中，这种对称布置的安装孔结构也方便拆装，不需要复杂的专用工装就能完成链轮的更换，降低设备的运维成本。
