实验室蒸馏水制备蒸汽发生装置结构

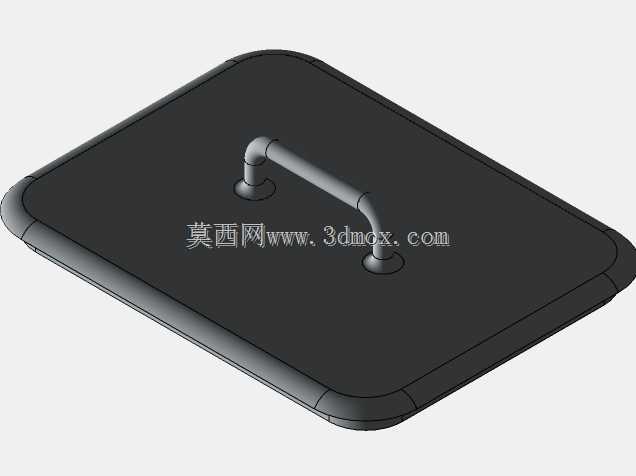

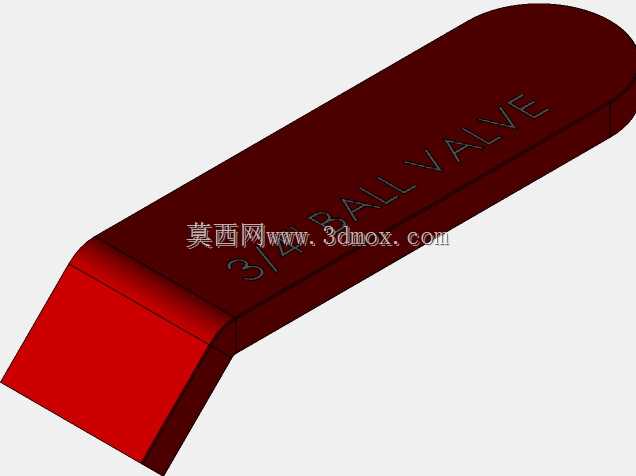

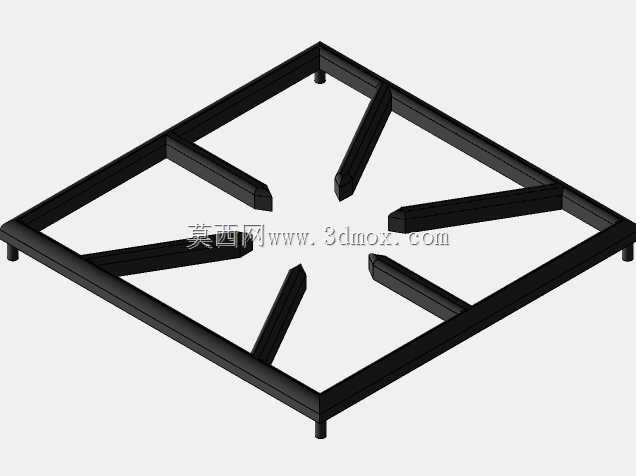

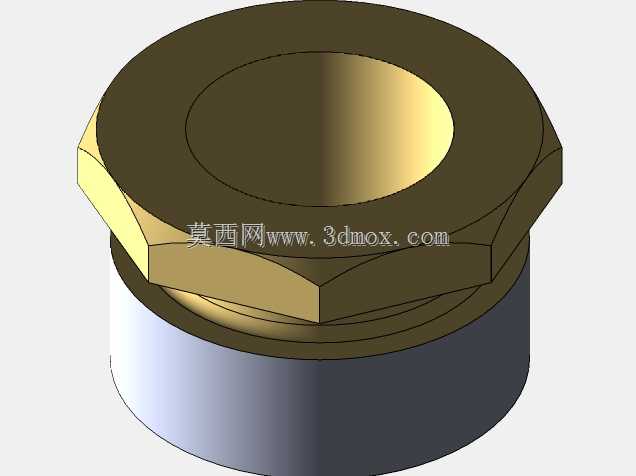

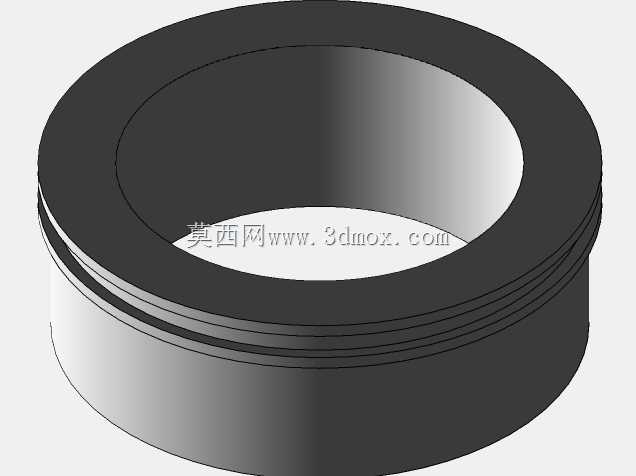

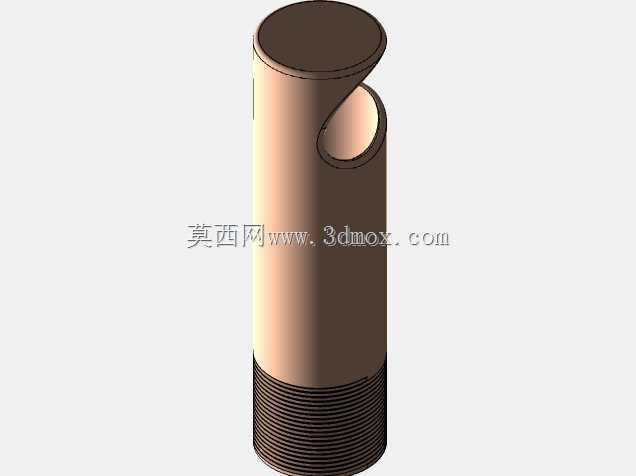

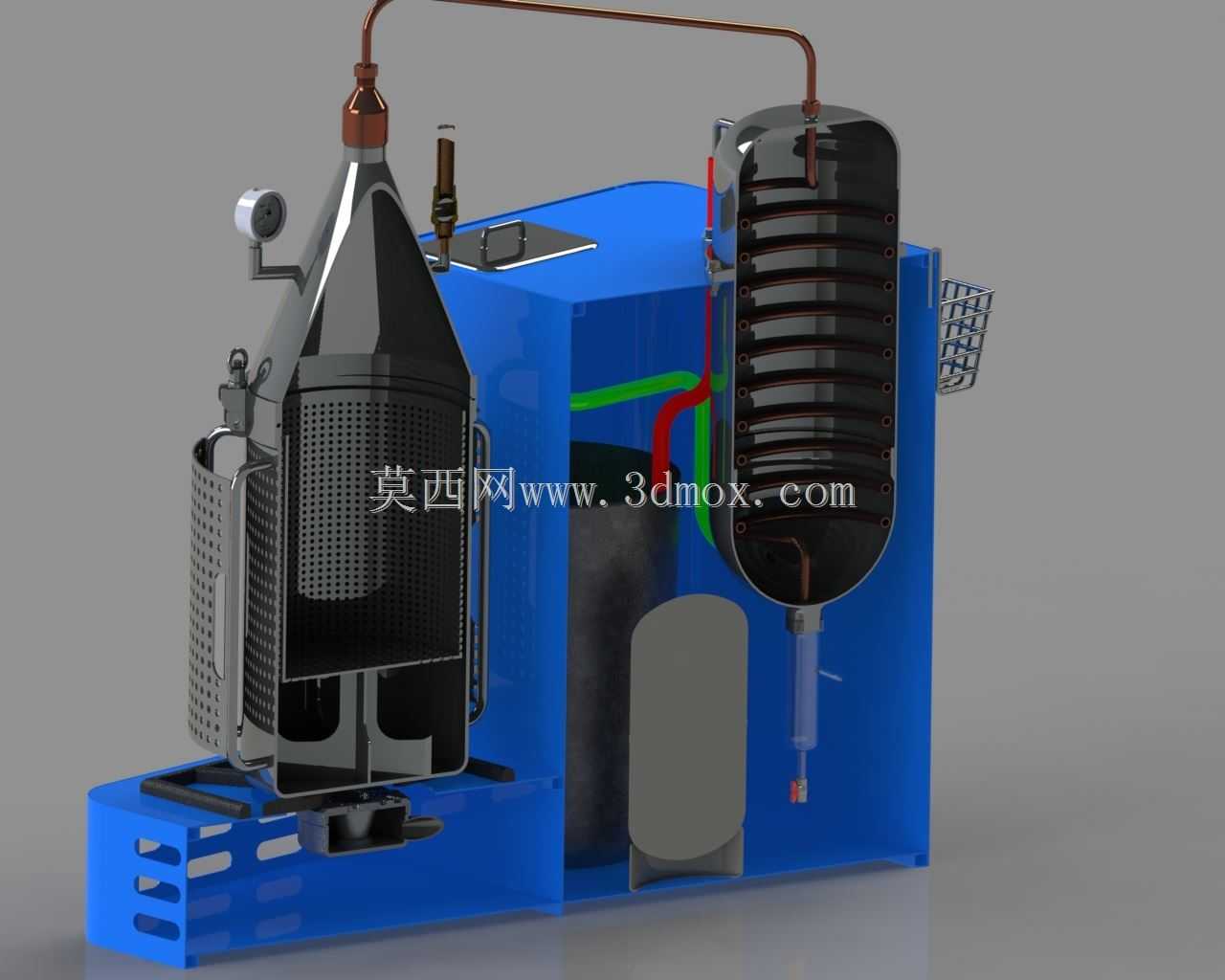

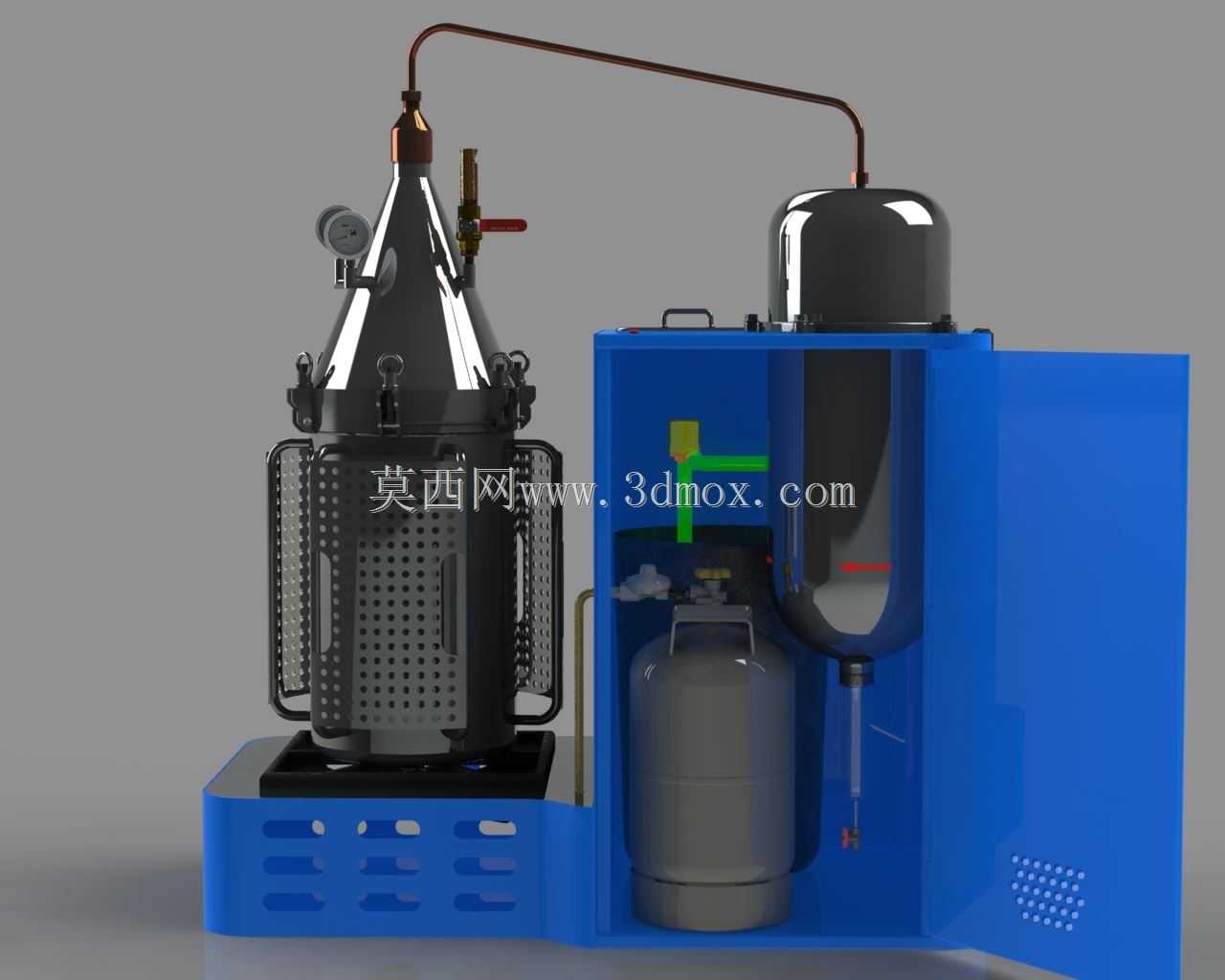

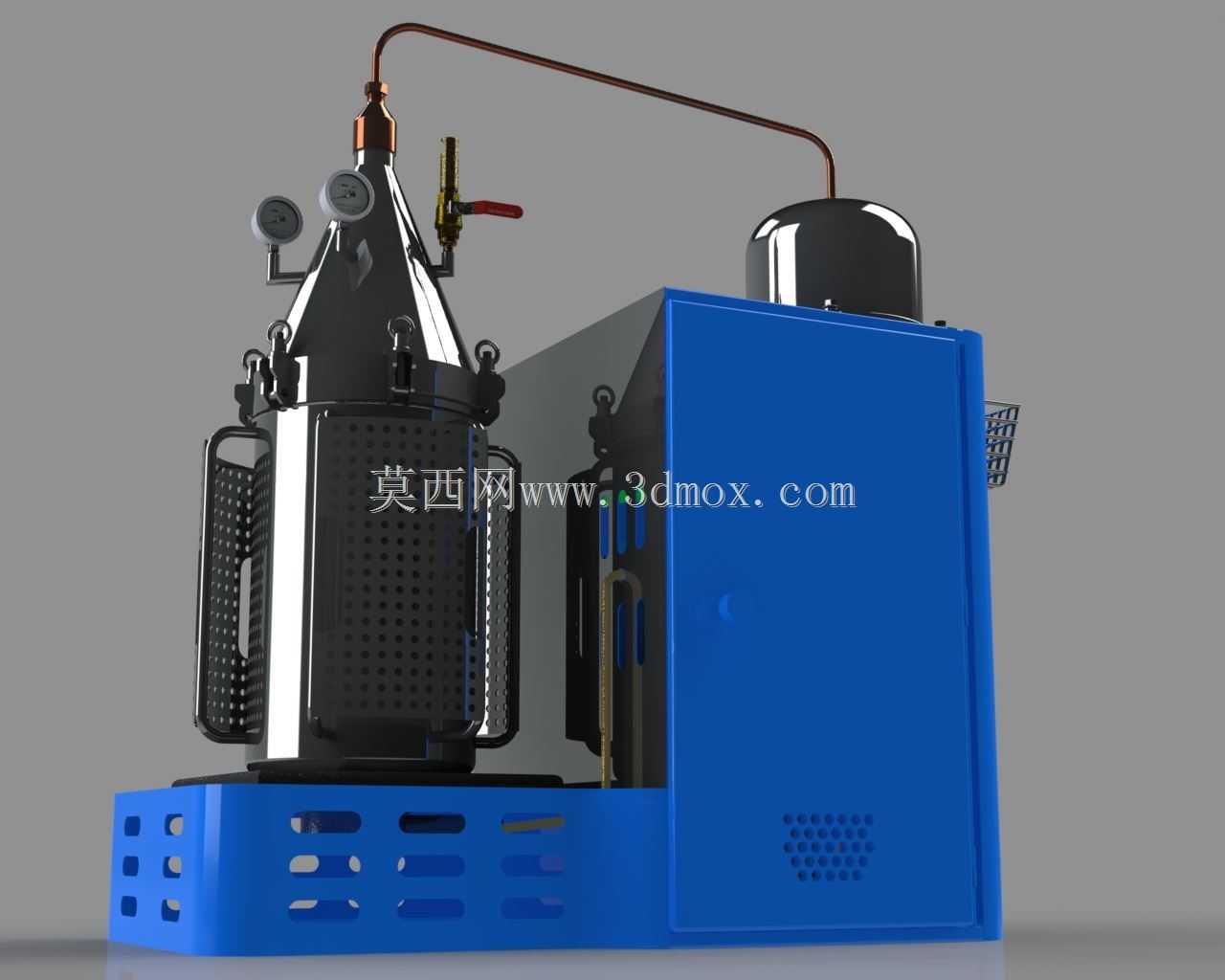

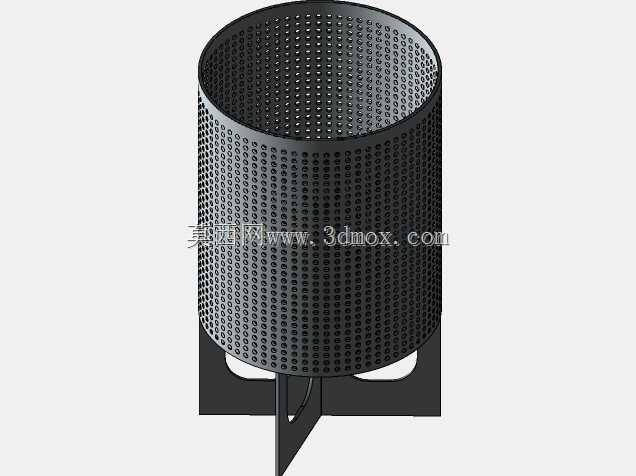

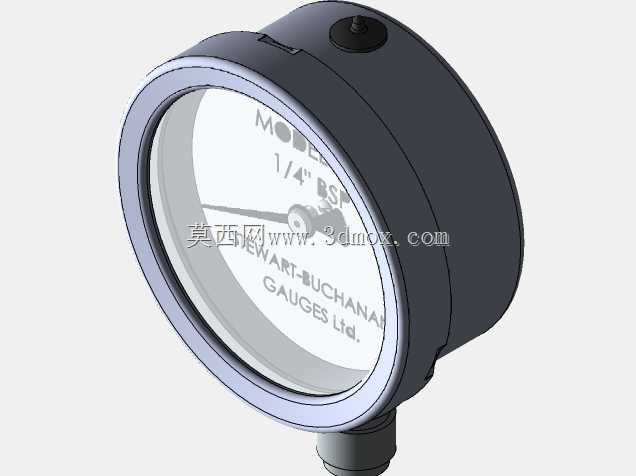

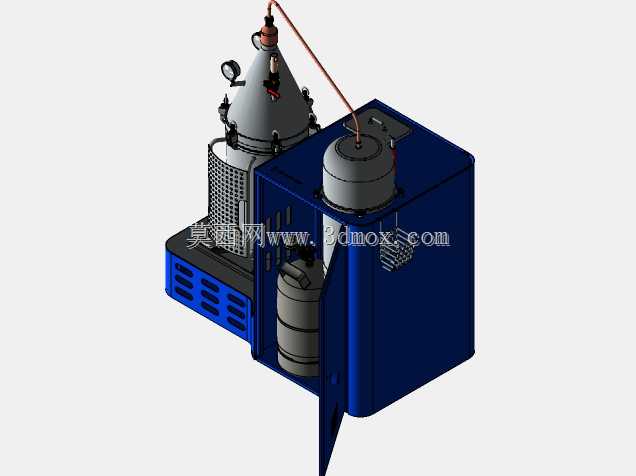

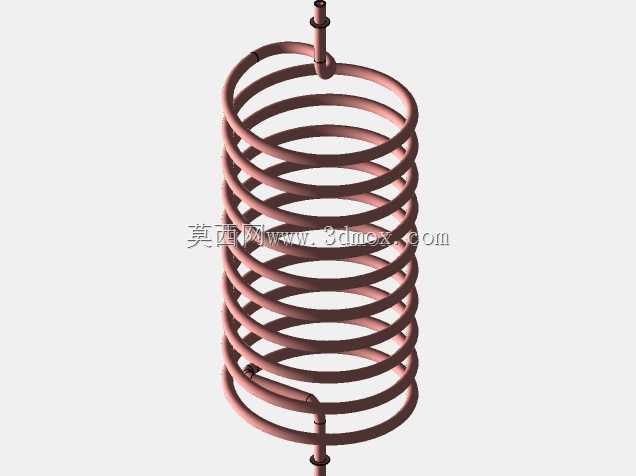

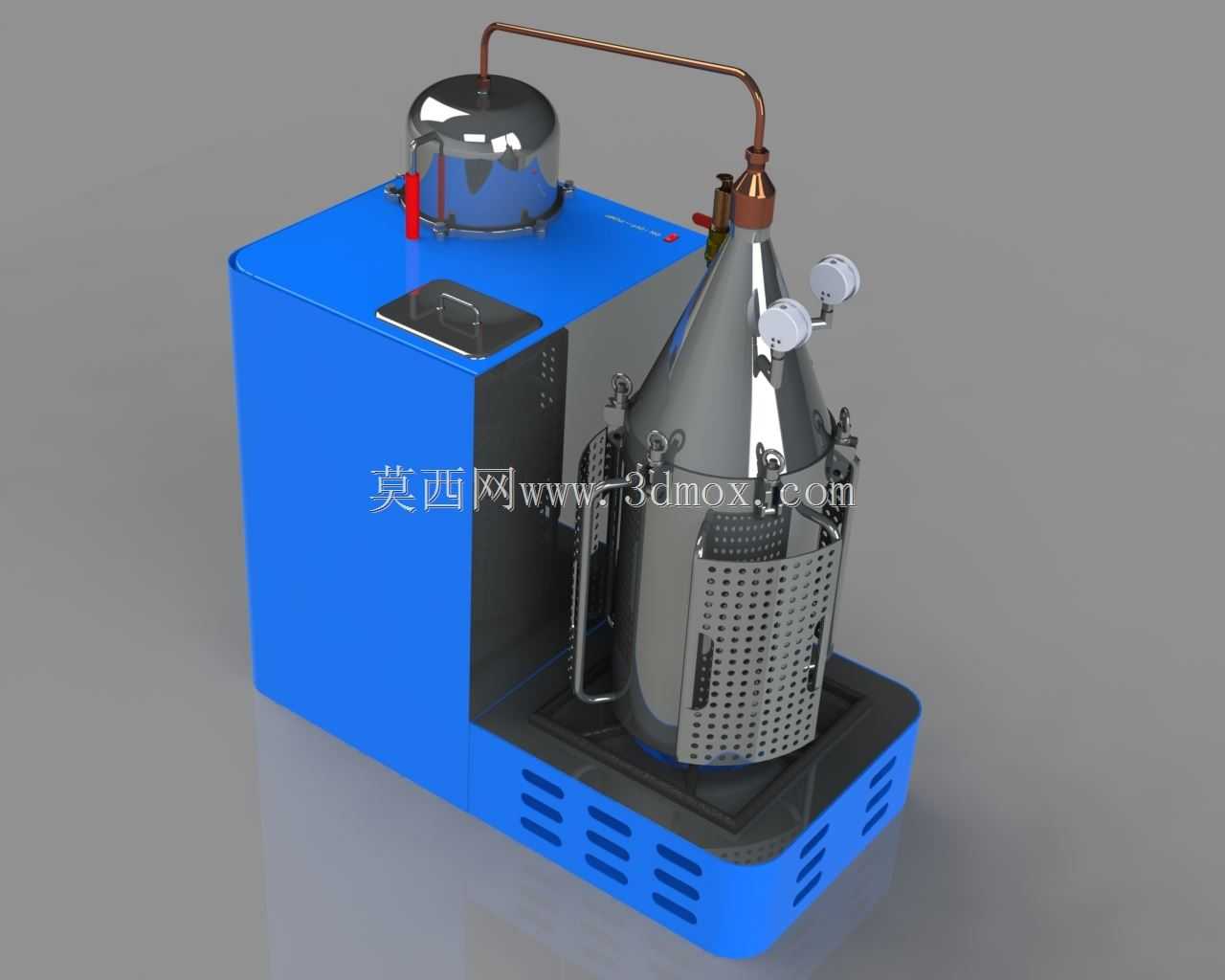

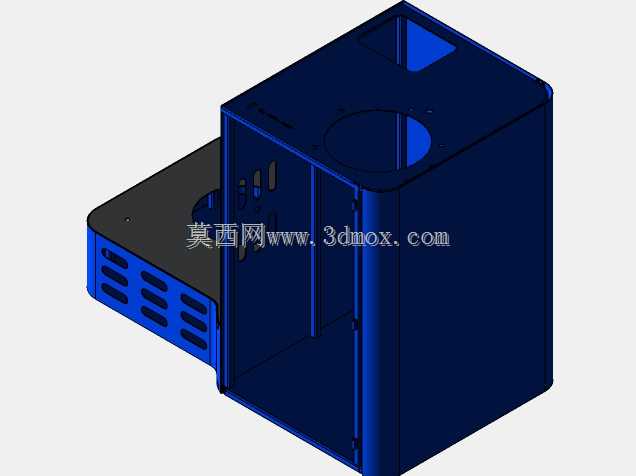

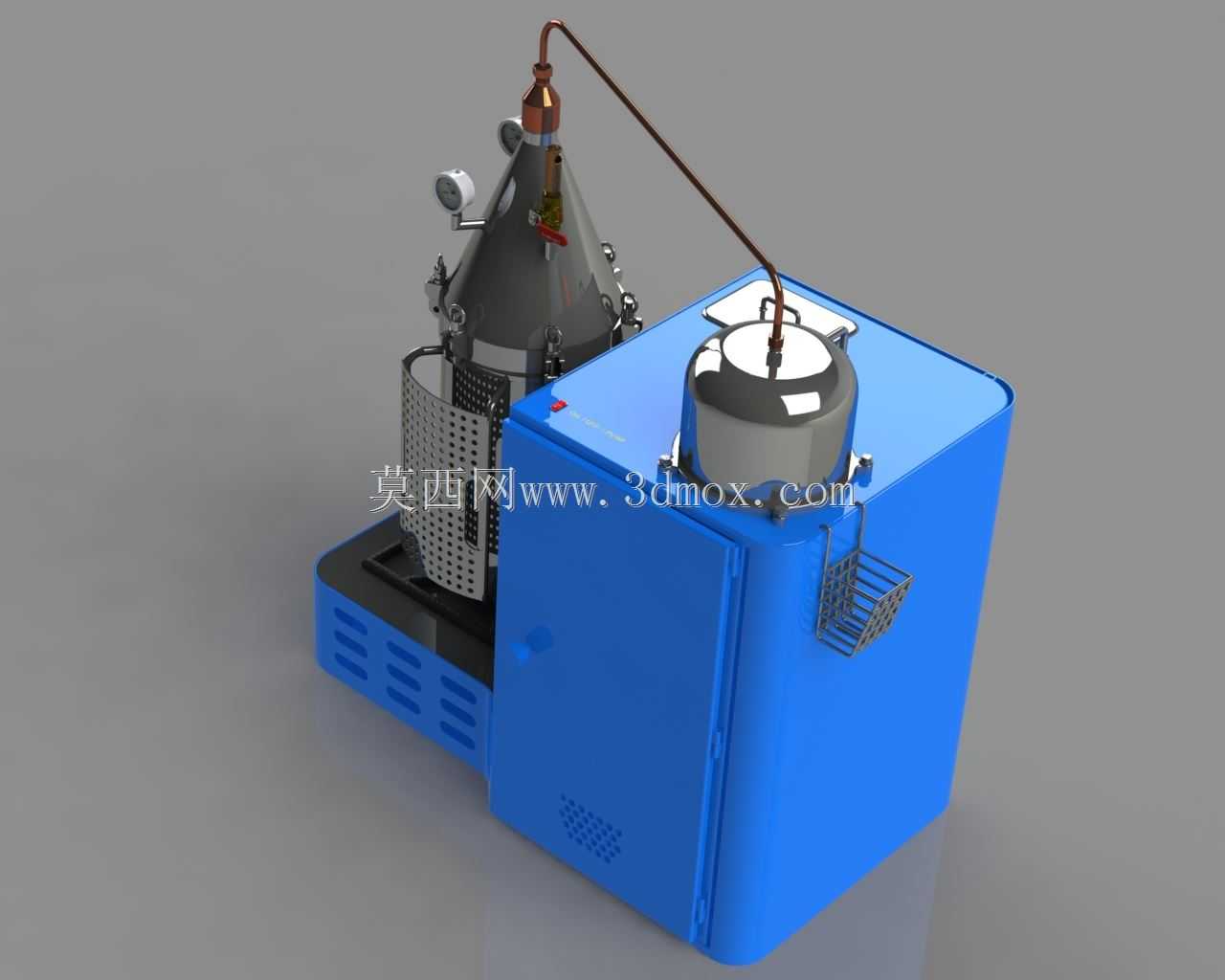

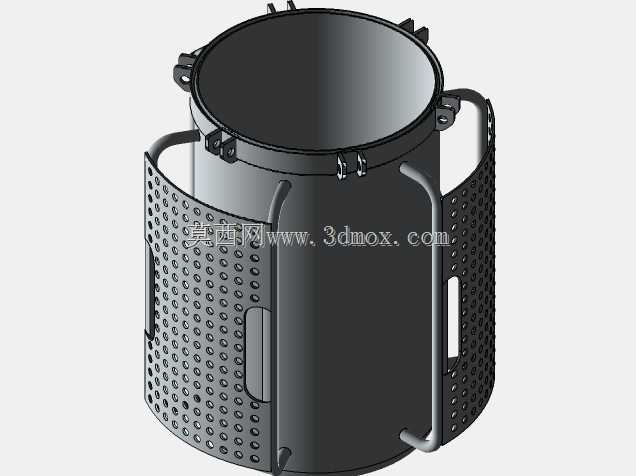

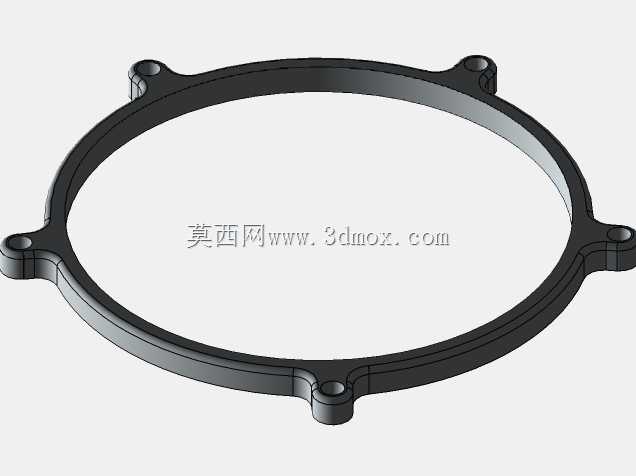

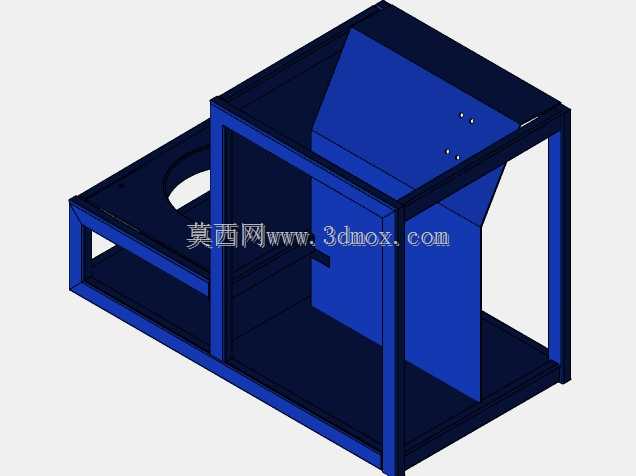

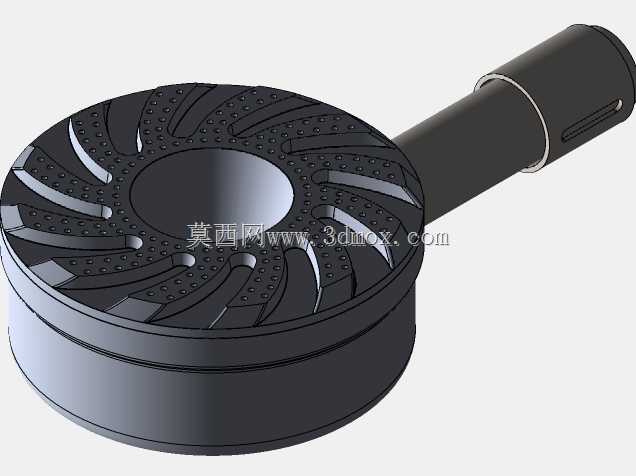

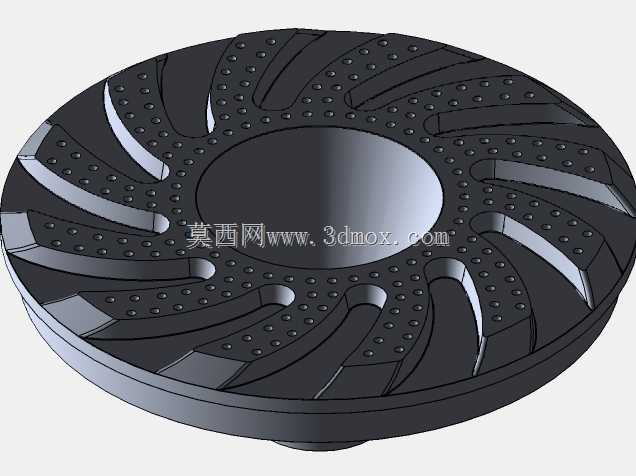

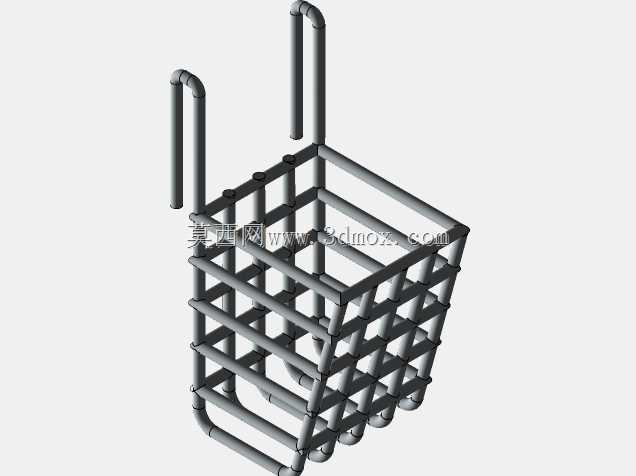

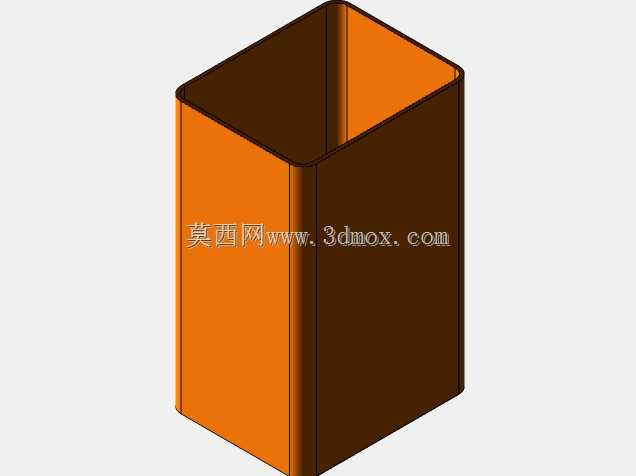

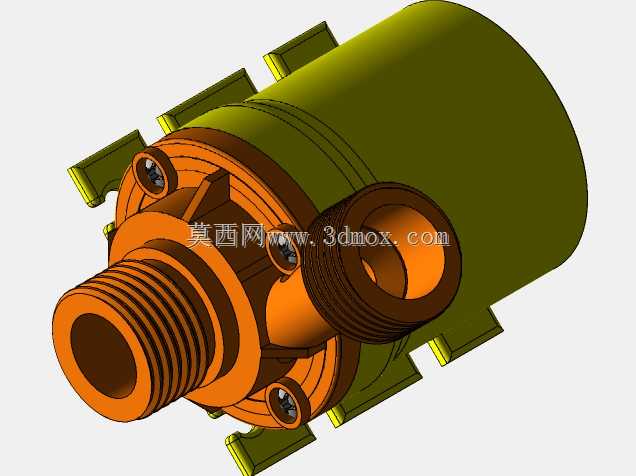

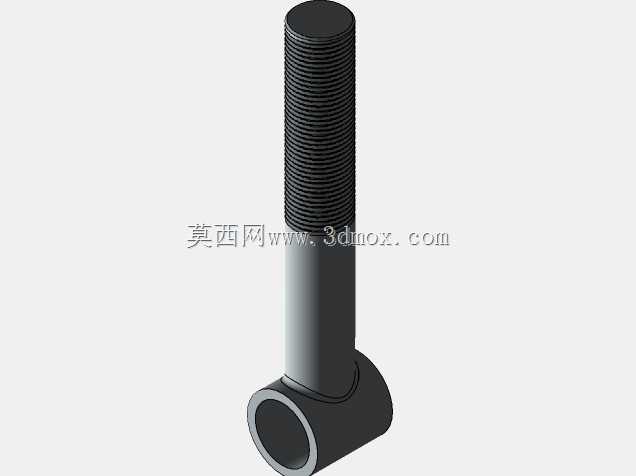

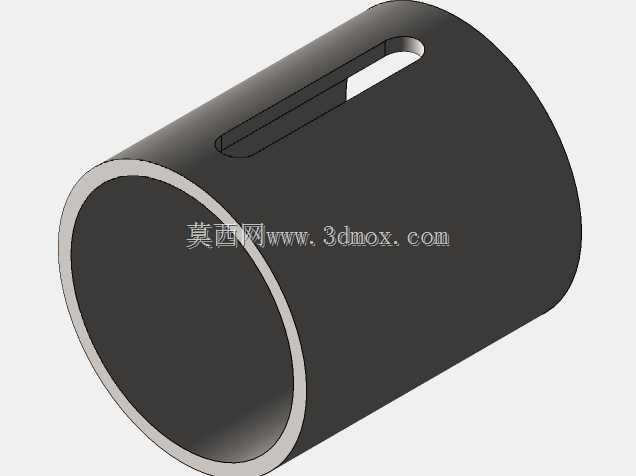

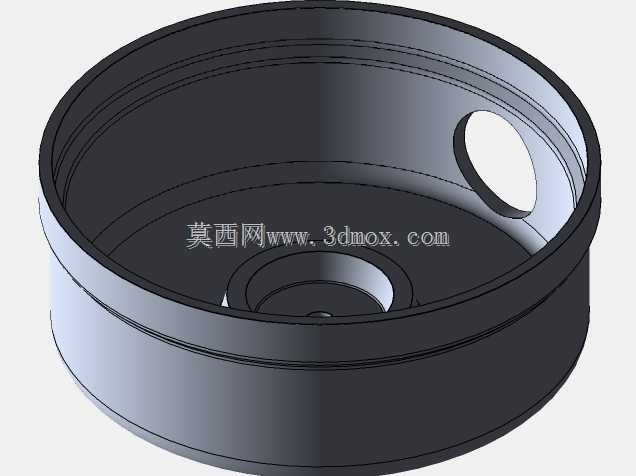

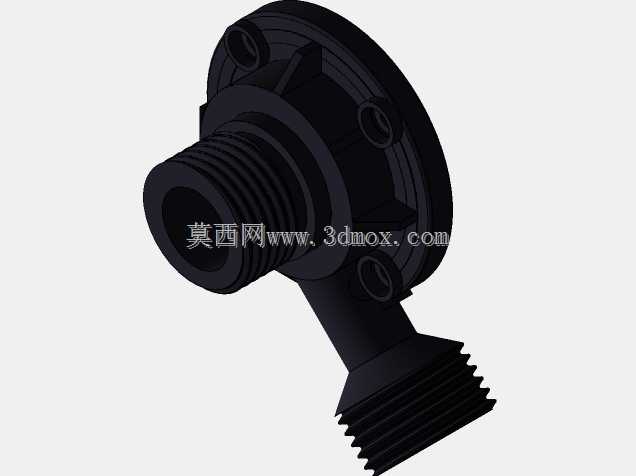

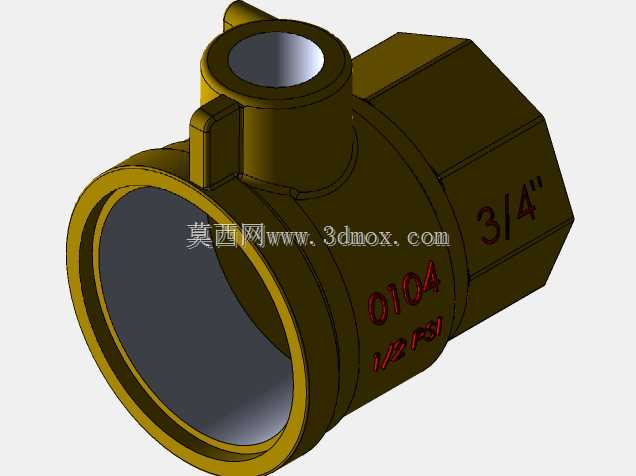

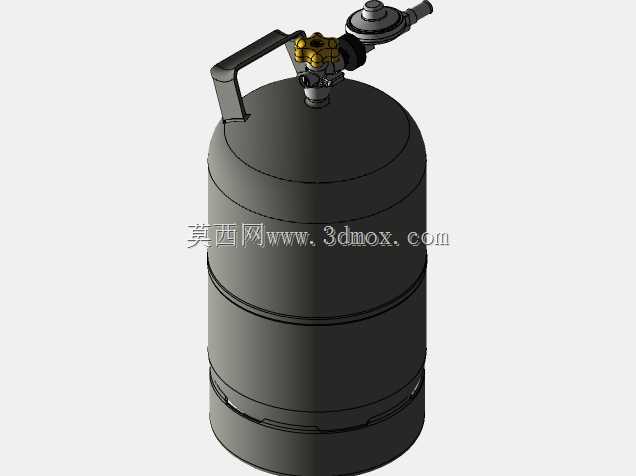

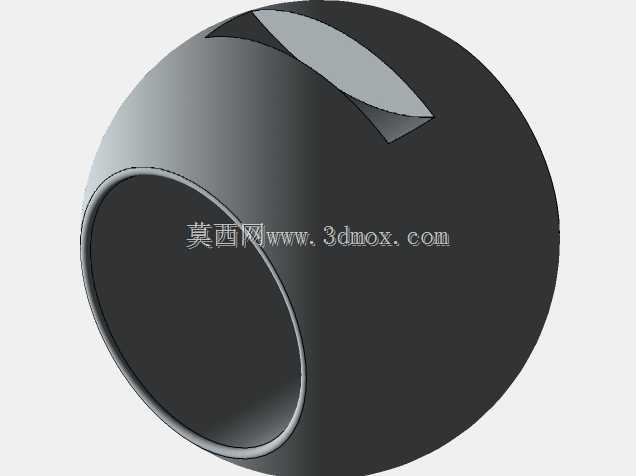

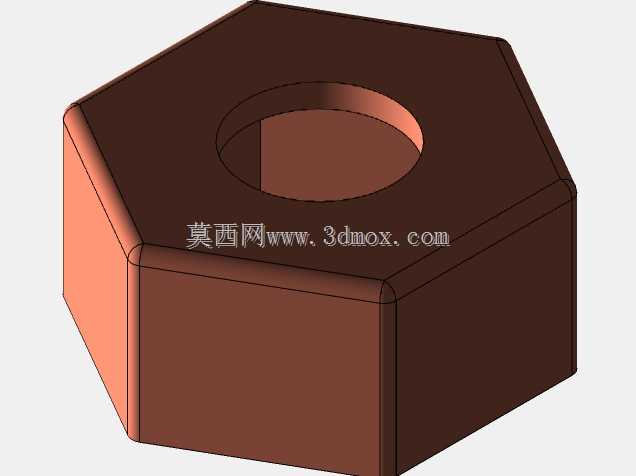

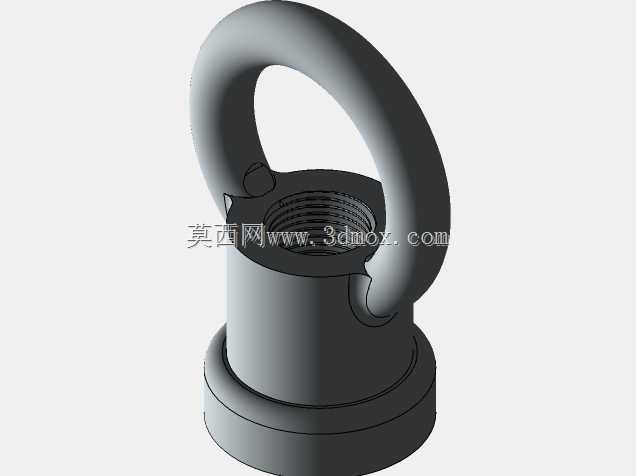

　　这套装置核心服务于实验室场景下的纯水制备需求，通过蒸汽发生、冷凝纯化的路径产出符合实验要求的蒸馏水，也可适配小型化工试制环节的低压蒸汽供给场景，在理化分析、试剂配制、小型中试单元里都能见到同类结构的应用。从功能实现逻辑来看，装置左侧为蒸汽发生罐体，采用快开式卡箍密封结构，罐体顶部集成压力表与安全阀组件，可实时监测罐内压力状态，超压时自动泄放保障运行安全；罐体侧面设置液位观测与进水接口，配套的铜质管路将产生的蒸汽输送至右侧冷凝单元，蒸汽在冷凝腔内经换热冷却后凝结为蒸馏水，最终通过收集管路导出。设计阶段优先考虑了操作便捷性与运行安全性，快开式罐体结构无需额外工具即可开启，方便内部水垢清理与加热组件维护，罐体外部的冲孔防护网既可以隔绝高温表面避免操作人员烫伤，又能保证空气流通带走部分表面热量，降低设备整体的散热负荷。右侧的蓝色柜体为集成式安装基座，内部预留了加热控制模块、冷凝水换热管路的安装空间，柜体侧面开设通风栅格，保障内部电气元件的散热需求，柜体底部的镂空支撑结构既可以减轻整体重量，又能在设备放置时形成底部空气流通层，避免台面长期受热出现变形。

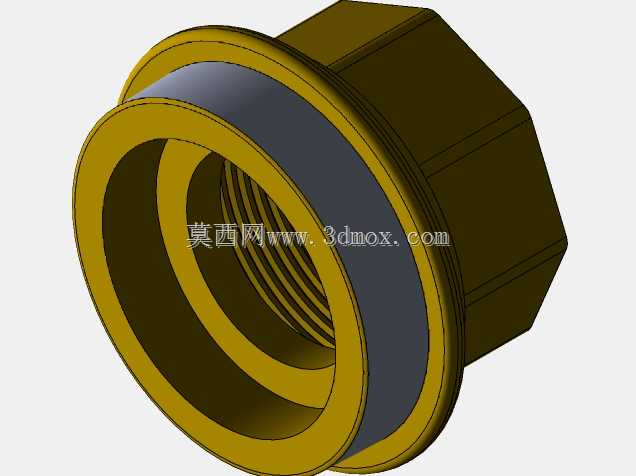

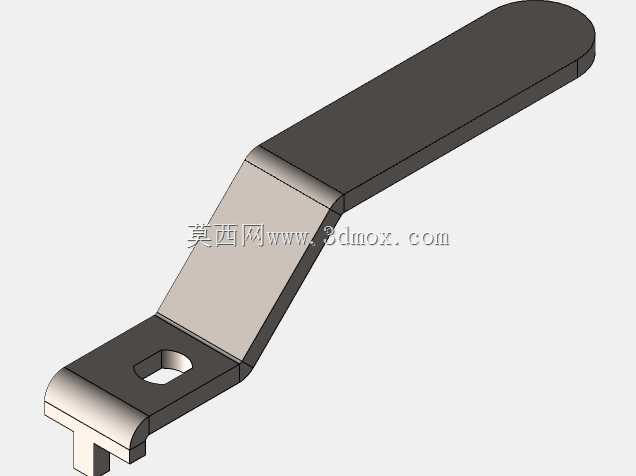

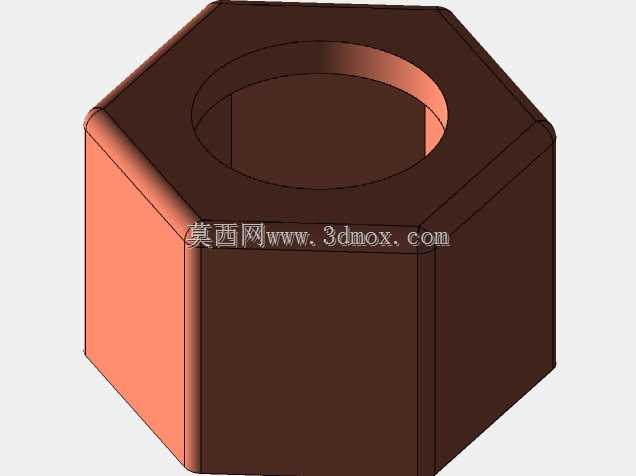

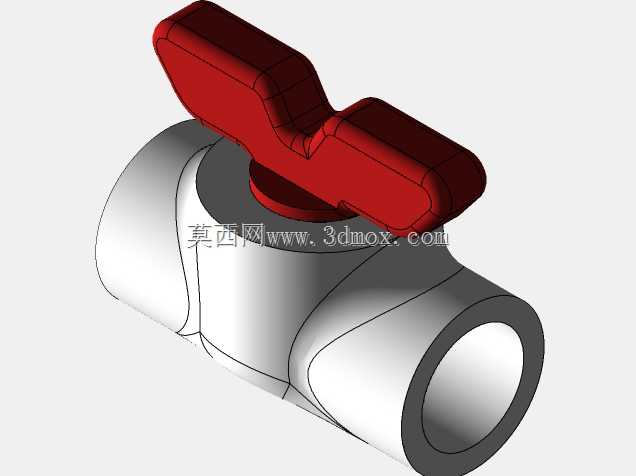

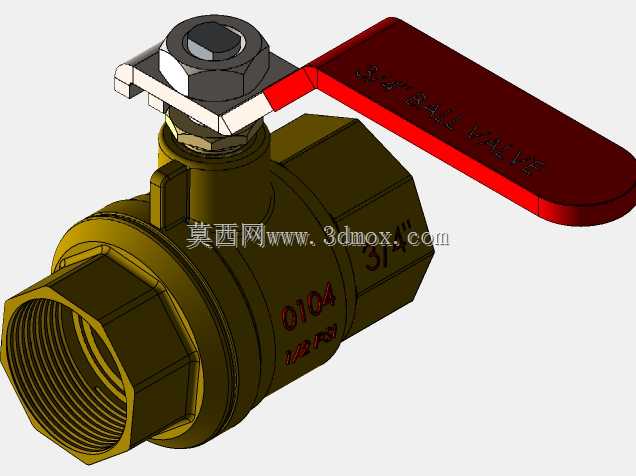

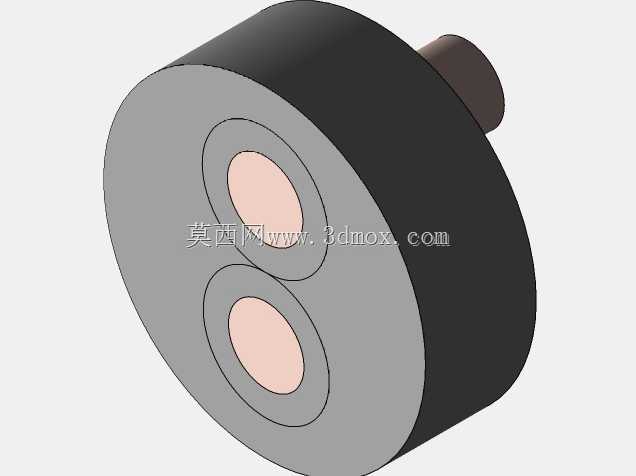

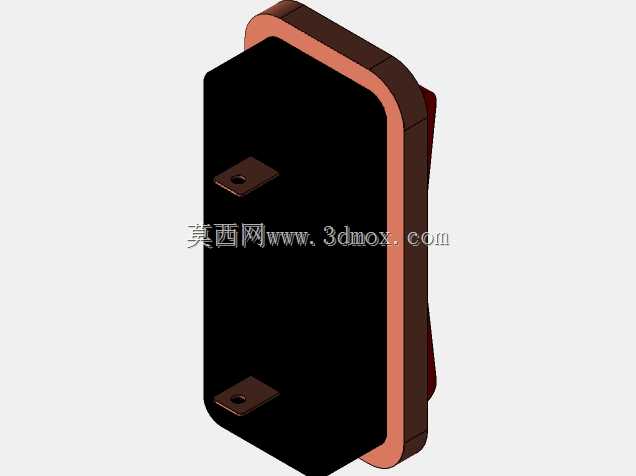

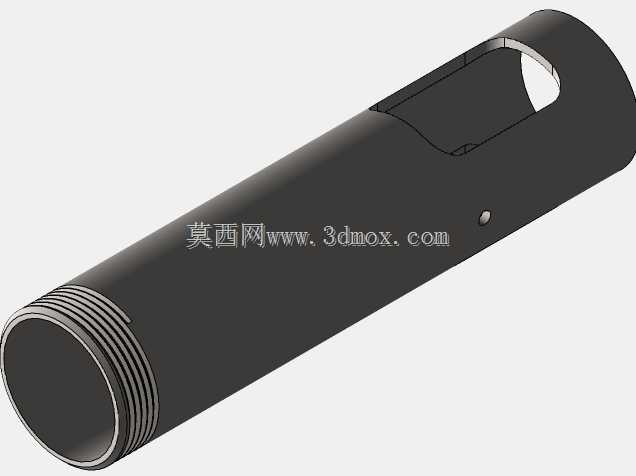

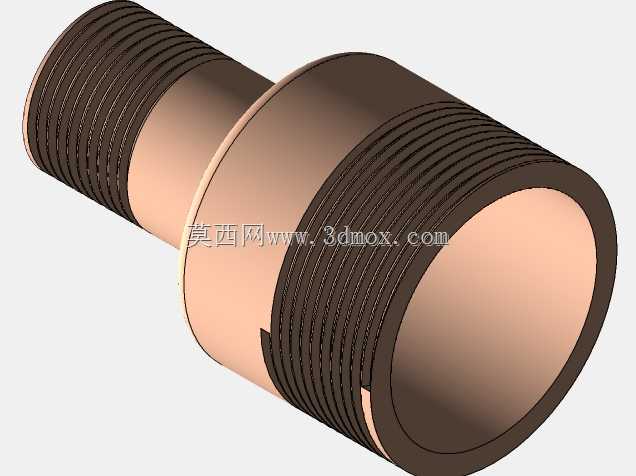

　　从安装边界来看，整套装置的占地尺寸适配常规实验室操作台的安装要求，无需额外预埋固定结构，放置平稳后连接进水、排水管路与供电线路即可投入使用，设备的操作控件全部布置在人员站立操作的可达范围内，阀门手柄的操作高度符合人体工程学设计，无需踮脚或弯腰即可完成开关调节操作。管路设计上采用硬管连接搭配少量密封接头，减少了管路泄漏点，蒸汽管路的走向避开了人员操作的正面区域，防止高温管路外露引发烫伤风险，罐体顶部的压力表朝向操作人员站立方向，读取数值时无需侧身或移动位置。

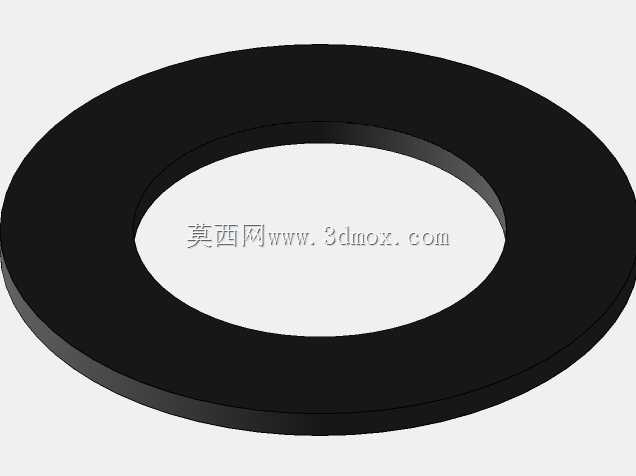

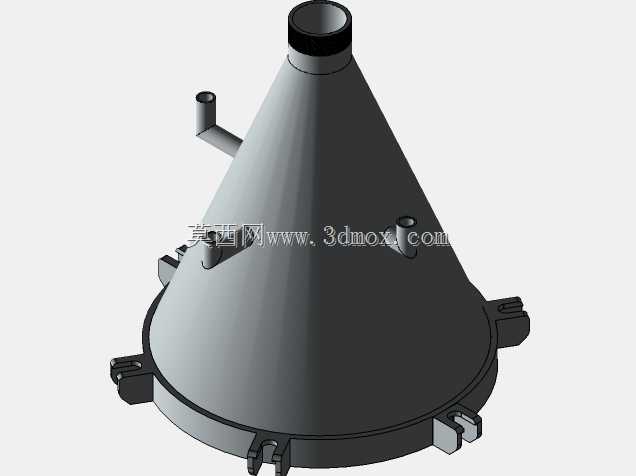

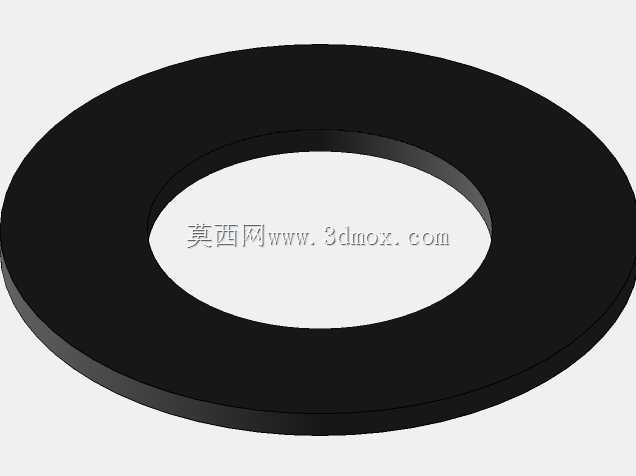

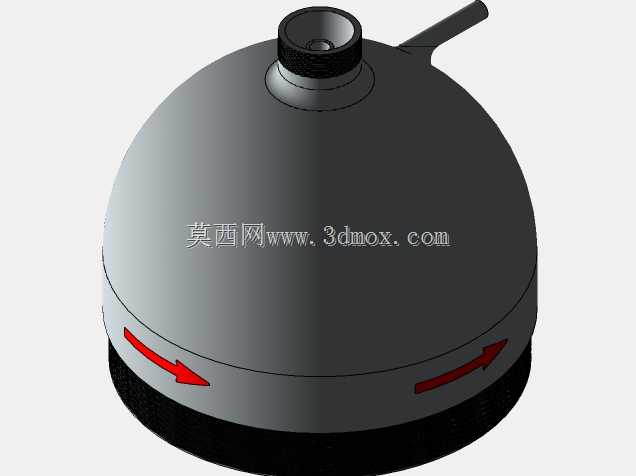

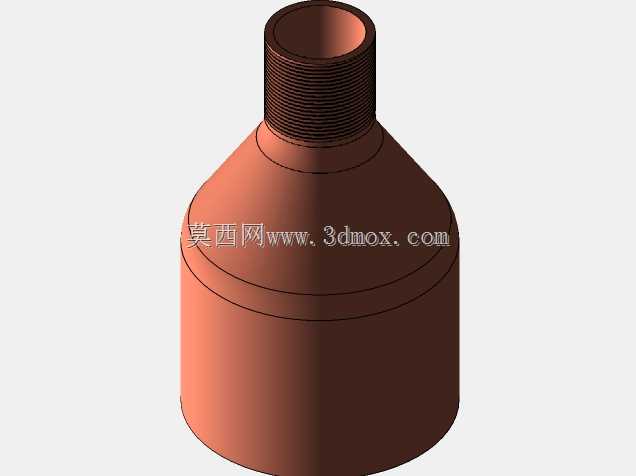

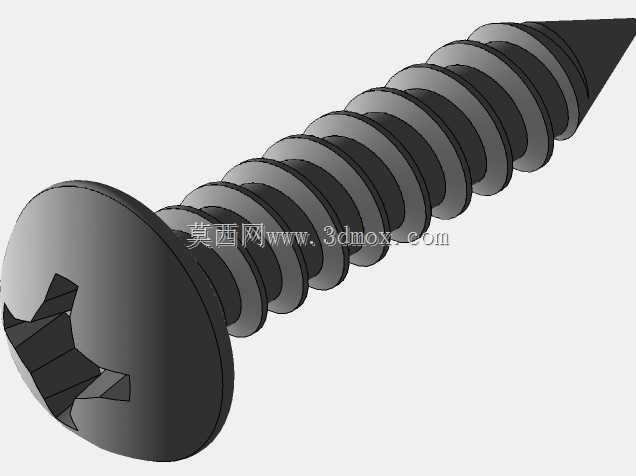

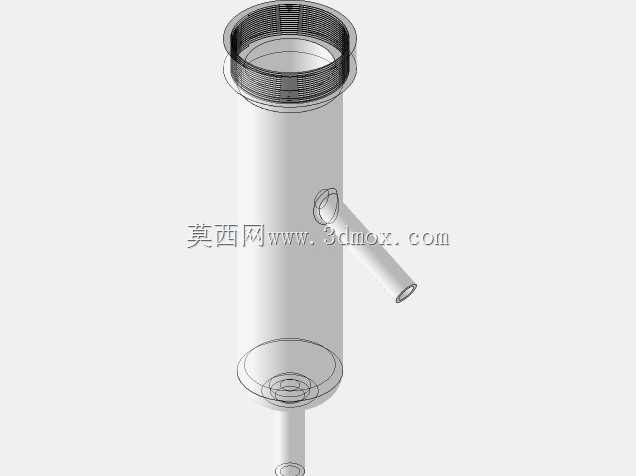

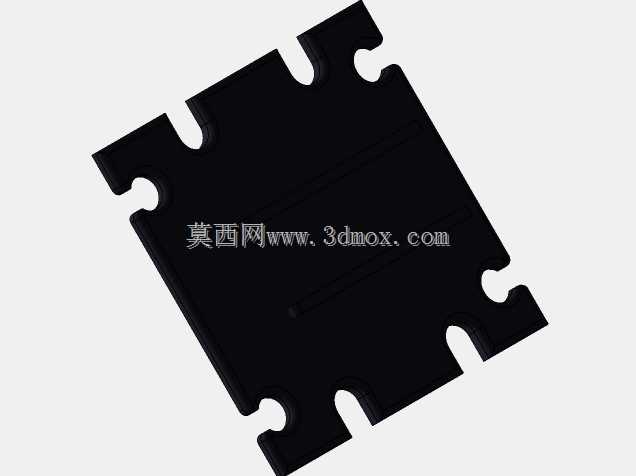

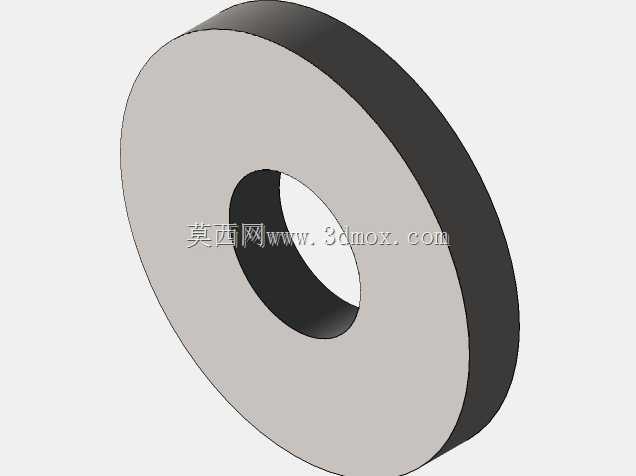

　　在结构细节处理上，蒸汽发生罐体的锥顶设计可以让冷凝回流的液体顺着罐壁流回加热区，避免直接滴落到加热元件表面造成激冷损坏，罐体与基座之间采用隔热垫分隔，减少罐体热量向基座柜体传递，降低柜内电气元件的工作环境温度。冷凝单元的顶部封头采用圆弧过渡结构，减少蒸汽流动的阻力损失，让蒸汽可以均匀分布到冷凝换热区域，提升换热纯化的效率。整套结构的受力设计经过校核，满水状态下基座的承重分布均匀，不会出现局部应力集中导致的柜体变形，所有外露的金属棱角都做了倒钝处理，避免安装、维护过程中划伤操作人员。

　　对于三维建模从业者而言，这套模型的结构拆分逻辑清晰，从罐体密封结构、管路走向布局到柜体的钣金折弯细节都有完整呈现，可作为小型压力容器类实验设备建模的参考案例，建模过程中需要重点关注快开卡箍的配合间隙、管路折弯的最小曲率半径、钣金件的折弯止裂槽设计这些细节，才能还原出符合实际加工要求的结构。设备运行时，加热组件将罐内的纯化水加热至沸腾产生蒸汽，蒸汽通过顶部管路进入冷凝单元，与冷却介质完成热交换后液化为蒸馏水，整个过程无需人工持续值守，自带的压力保护与液位控制组件可以自动维持运行状态，适合需要持续产出小批量蒸馏水的实验室场景，相比大型工业蒸馏设备，这套装置的结构更紧凑，操作门槛更低，维护流程也更简便，适配小规模用纯水的场景需求。
