参数化半圆头沉头螺钉结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中半圆头与沉头螺钉更是覆盖了从民用家电、通用设备到工业阀门、仪器仪表的绝大多数连接工位。这类螺钉的选型与设计直接影响装配结构的连接可靠性、外观平整度以及后期维护的便捷性，很多新手结构工程师在做装配设计时，往往容易忽略螺钉头型与安装基面的匹配关系，导致后期出现装配干涉、连接强度不足或者外观面凸起影响后续表面处理的问题。

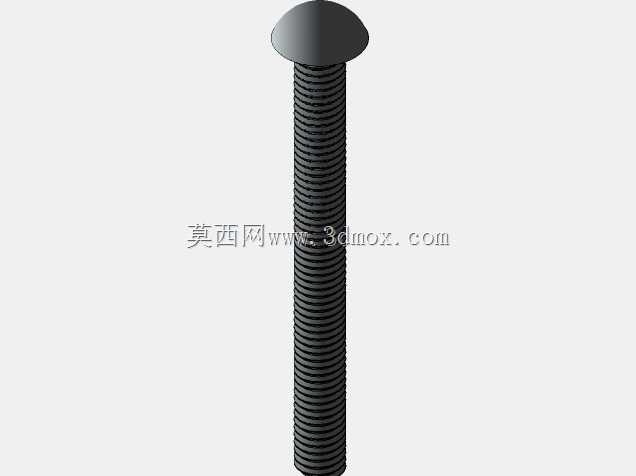

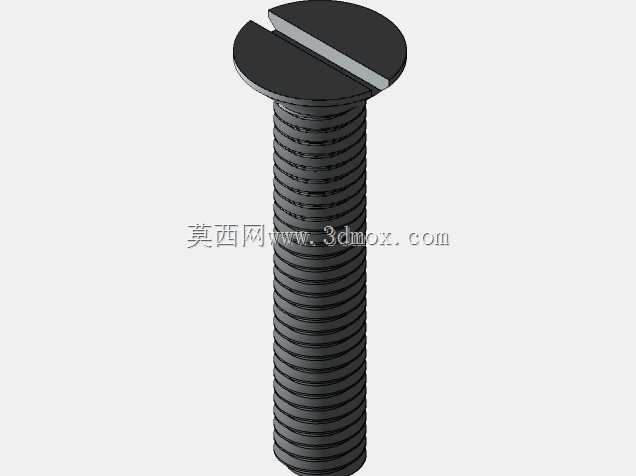

　　这次的参数化螺钉设计，核心是把日常设计中高频用到的半圆头、沉头两类螺钉的几何特征做了全变量关联，不需要每次调整规格都重新绘制螺纹与头型轮廓。实际做结构设计时，不同安装场景对螺钉的要求差异极大：比如设备外罩板的连接，多数会选用沉头螺钉，安装后螺钉头完全沉入基面的沉孔内，不会在设备外表面形成凸起，既可以避免突出的螺钉头剐蹭操作人员，也能让设备外表面保持平整，方便后续做喷塑、喷漆等表面处理；而设备内部机架、不需要考虑外观平整度的连接工位，半圆头螺钉的应用更普遍，这类螺钉的头部受力面积更大，拧紧时对被连接件的表面压强更小，适合连接厚度较薄的钣金件，不容易出现拧紧时头部压溃钣金基面的问题。

　　设计这类参数化螺钉时，首先要理清不同规格螺钉的尺寸边界：螺纹部分的大径、中径、小径要符合普通螺纹的基本牙型标准，螺距的调整单独关联到螺纹特征的参数组，不需要每次更改规格时重新扫描切除螺纹牙型。螺钉头部的尺寸是容易被忽略的部分，沉头螺钉的头部锥角、头部直径、头部高度要和常用的沉孔尺寸形成匹配，确保螺钉拧紧后头部端面和安装基面完全齐平，不会出现头部高出基面或者沉孔过深导致螺钉头部完全陷入孔内、无法施加足够拧紧力矩的问题；半圆头螺钉的头部球面半径、头部高度、驱动槽的深度也要对应不同螺纹规格做参数关联，避免出现小规格螺钉配过大头部、或者驱动槽深度不足导致拧紧时打滑的问题。

　　从安装边界来看，这类螺钉的设计预留了足够的装配公差空间，螺杆部分的长度可以根据被连接件的总厚度做灵活调整，设计时需要注意螺纹收尾部分的退刀结构，避免螺纹加工到螺钉头部与杆部的交接位置，导致应力集中在交接圆角处，长期受交变载荷时出现螺钉断裂的问题。在阀门类产品的装配中，这类螺钉常被用于阀盖、调节组件的连接，因为阀门内部往往存在流体压力，连接螺钉的预紧力需要均匀作用在密封面上，螺钉的杆部直线度、头部与杆部的同轴度就显得尤为重要，如果同轴度偏差过大，拧紧时会导致被连接件偏斜，进而影响密封面的贴合度，出现流体泄漏的问题。

　　参数化设计的优势在于，面对不同的装配需求，只需要调整对应变量就可以快速生成对应规格的模型，不需要重复绘制草图、重复做螺纹切除特征，能大幅提升结构设计阶段的选型与装配效率。比如在做仪器仪表类的小型设备装配时，经常会用到M2、M3这类小规格螺钉，手动建模时很容易出现螺纹牙型尺寸错误、头部尺寸不符合标准的问题，通过参数化关联的模型，只需要输入对应的螺纹规格、螺杆长度，就能快速生成符合标准的螺钉模型，直接调入装配体中做干涉检查，提前排查安装空间不足、螺钉长度过长顶到内部元件的问题。另外在做装配工艺规划时，准确的螺钉模型也能帮助工艺人员提前确认拧紧工具的操作空间，避免出现装配时螺钉位置过于靠近侧壁，导致拧紧工具无法正常作业的问题。

　　很多工程师在做紧固件选型时，往往只关注螺纹规格和螺杆长度，忽略头型对安装空间的要求，比如沉头螺钉需要在被连接件上加工沉孔，就需要预留足够的沉孔加工空间，如果被连接件的安装位置边缘距离过小，沉孔加工时就会出现破边的问题，这时候就需要换用半圆头螺钉，降低对安装基面的加工要求。这个参数化模型在设计时就把两类头型的特征整合到同一参数框架下，设计选型时可以快速切换头型，对比不同头型在装配空间内的适配性，不需要在不同的标准件库之间来回切换调用，能让结构设计阶段的选型验证更高效。同时模型的几何特征完全按照实际加工的工艺要求做了细节处理，比如头部与杆部的过渡圆角、螺纹端部的倒角，这些细节虽然不影响整体外观，但在实际装配时，端部倒角可以让螺钉更顺利地穿入安装孔，过渡圆角则可以降低应力集中系数，提升螺钉在交变载荷下的疲劳强度，更符合实际工程应用的需求。
