符合DIN71803标准的多规格球头螺柱结构

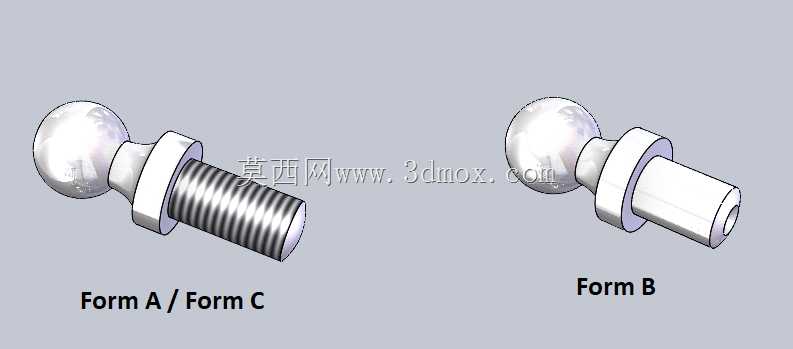

　　在液压阀组、气动控制回路、仪器仪表的精密连接场景中，这类球头螺柱是实现铰接式柔性连接的核心基础零件，区别于普通刚性螺纹连接件，它的球头端可以在一定锥角范围内自适应调整连接角度，补偿装配过程中产生的位置度误差，避免硬连接带来的应力集中问题，尤其在减压阀这类需要频繁微调、存在微小振动的阀件装配工位，能有效抵消管路脉动带来的连接副松动风险。从结构设计逻辑来看，这类螺柱分两种结构形态，A/C型为全螺纹杆身结构，适配需要螺纹锁紧调节的安装场景，安装时可以通过螺纹旋入深度微调球头的伸出长度，匹配不同厚度的安装基座；B型为光杆带轴向孔的结构，适配卡簧或者销钉锁定的快装场景，不需要额外的锁紧螺母就能完成轴向定位，适合装配空间紧凑、不方便拧动螺母的狭小阀组内部。

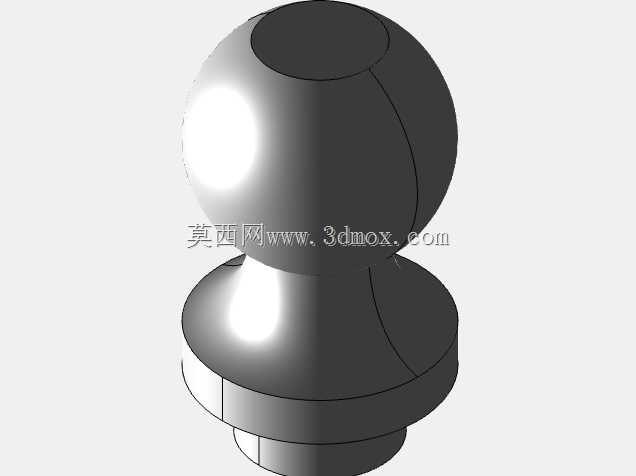

　　设计时首先要保证球头的球面度公差，球面的轮廓度误差需要控制在0.02mm以内，才能和配套的球窝座实现均匀面接触，避免局部点接触造成的球面磨损过快，缩短连接件的使用寿命；杆身和球头衔接的位置做了退刀圆角过渡，避免应力集中在截面突变位置，在承受交变拉压载荷的时候不会从衔接位置发生断裂。法兰挡边的厚度尺寸根据螺柱的公称直径做匹配，小规格螺柱的挡边厚度不小于1.5mm，大规格螺柱的挡边厚度按比例递增，挡边的端面和杆身轴线的垂直度公差控制在0.03mm以内，保证安装后挡边能完全贴合安装基座的端面，不会出现偏斜导致的受力不均。

　　螺纹段的精度采用6g级公差，和标准内螺纹的配合间隙控制在合理范围，既不会因为间隙过大出现连接晃量，也不会因为间隙过小导致装配卡滞，螺纹收尾的位置做了不完整牙型的修除，避免拧入时刮伤内螺纹的入口牙型。安装边界方面，这类螺柱的球头摆动角度最大可以达到12度，设计配套安装座的时候需要在球头周围留出足够的摆动空间，不能有其他结构件干涉球头的活动范围；螺纹段的拧入深度需要保证至少有5倍螺距的有效啮合长度，才能达到额定的拉拔载荷要求；B型结构的光杆段和安装孔的配合采用H7/h6间隙配合，装配后光杆可以在孔内小范围滑动，自适应补偿热胀冷缩带来的尺寸变化。

　　在实际设备运维中，这类球头螺柱不需要额外的润滑维护，球面和球窝之间的金属接触副在正常载荷下磨损量极小，只要安装时保证球面没有磕碰划伤，就能实现长期无故障运行，在仪器仪表的阀组连接、自动化设备的连杆铰接、工装夹具的快速压紧结构中都有广泛应用，不同尺寸规格的螺柱可以覆盖从微型气动阀到中型液压阀组的连接载荷需求，设计选型时只需要根据实际承受的拉压载荷、需要的摆动角度、安装空间的尺寸限制选择对应规格即可，不需要额外做二次结构修改，能大幅缩短非标设备的设计周期，减少自定义零件的加工成本。建模过程中对每个规格的尺寸都做了参数化关联，修改公称直径、球头半径、杆身长度、螺纹长度参数时，对应的法兰挡边尺寸、过渡圆角、退刀槽尺寸都会自动按比例更新，不会出现特征脱节的问题，方便设计人员根据实际项目需求快速调整参数生成对应规格的零件模型，直接导入装配体中做干涉检查和装配验证。
