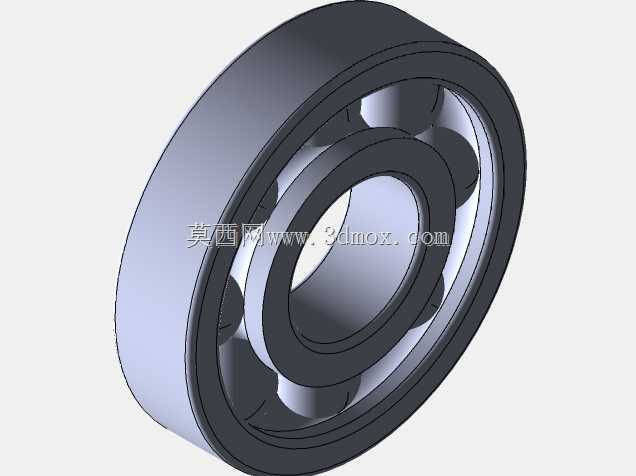

组装式深沟滚珠轴承三维结构设计

　　在各类旋转传动场景中，滚珠轴承是应用覆盖范围极广的核心支承部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支承、阀门阀杆的转动支承，再到仪器仪表的精密转动机构，都能见到这类组装式滚珠轴承的身影。它的核心作用是承接转轴运行过程中的径向载荷，同时可承受一定比例的轴向载荷，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦阻力，减少部件磨损，提升整套传动机构的运转效率与使用寿命。

　　这套组装式滚珠轴承的结构拆分后主要包含四个核心部分：内圈、外圈、滚动钢珠、保持架。内圈通常与转轴采用过盈配合随轴同步转动，内圈外侧设计有连续的弧形滚道，滚道的曲率半径略大于钢珠半径，保证钢珠可在滚道内顺畅滚动同时不会出现卡滞；外圈一般安装在轴承座或者设备的壳体安装孔内，多数场景下外圈保持固定，部分特殊传动结构中外圈也会随转动部件同步运转，外圈内侧的滚道与内圈滚道位置对应，共同构成钢珠的滚动运行轨道。滚动钢珠均匀分布在内外圈滚道形成的空腔内，是承接载荷、实现滚动摩擦的核心元件，钢珠的直径公差、圆度公差直接决定轴承运转的平稳性与噪音水平，常规工况下采用高碳铬轴承钢加工的钢珠即可满足使用需求，高温、腐蚀工况则需要更换为不锈钢或者陶瓷材质的滚动体。保持架的作用是将相邻钢珠均匀分隔，避免钢珠在运转过程中相互接触摩擦，同时引导钢珠在滚道内有序排布，防止钢珠在非承载区出现脱落或者错位，常见的保持架有冲压钢板保持架、尼龙保持架、铜合金实体保持架三类，分别适配不同转速、不同载荷等级的使用场景。

　　从设计逻辑来看，这类组装式滚珠轴承的尺寸设计需要严格匹配安装边界，首先要确定适配的轴径尺寸，也就是内圈的内径公差，通常选用基孔制配合，根据载荷大小、转速高低选择不同的配合公差等级，重载、高转速工况下选用较紧的过盈配合，轻载、需要经常拆卸维护的场景选用过渡配合。外圈的外径尺寸需要匹配轴承座的安装孔，通常采用基轴制配合，安装孔的形位公差尤其是同轴度、圆柱度需要严格控制，避免轴承安装后出现内外圈偏斜，导致钢珠受力不均，出现局部磨损加剧、运转卡滞的问题。轴承的宽度尺寸需要预留安装时的轴向定位空间，通常内圈一侧会靠在轴肩位置，外圈一侧靠在轴承座孔的挡肩位置，轴肩与挡肩的高度需要低于轴承内圈、外圈的倒角高度，保证轴承安装到位后端面可以完全贴合定位面，不会出现悬空。

　　在实际选型应用过程中，需要先核算传动系统的额定动载荷、额定静载荷，确保所选轴承的载荷参数满足设备全生命周期的使用需求，同时要核算极限转速，避免轴承在超过允许转速的工况下长期运行，导致温升过高出现润滑脂失效、保持架损坏等问题。安装过程中需要注意，不能直接通过敲击钢珠或者保持架来装配轴承，应当通过专用工具均匀施压在对应的套圈端面上，将轴承压装到位，装配前需要对轴颈、安装孔的表面进行清洁，去除毛刺、铁屑等杂质，避免杂质进入滚道内部造成轴承早期损坏。日常维护过程中，需要根据运行工况定期补充润滑脂，润滑脂的填充量不宜过多，通常填充轴承内部空腔的三分之一到二分之一即可，过量填充润滑脂会导致轴承运转时温升过高，反而加速润滑脂老化失效。

　　这类组装式滚珠轴承的三维建模过程中，需要重点保证滚道曲率、钢珠直径、保持架兜孔间隙的参数准确性，装配时需要保证钢珠均匀分布在滚道内，保持架的位置居中，避免出现干涉问题，建模完成后可通过干涉检查验证各部件之间的装配间隙是否合理，模拟运转过程中各部件的运动轨迹是否顺畅，为后续的工程图输出、有限元受力分析、装配工艺制定提供准确的三维模型基础。
