带泵阀储水罐的工业管路输送装置

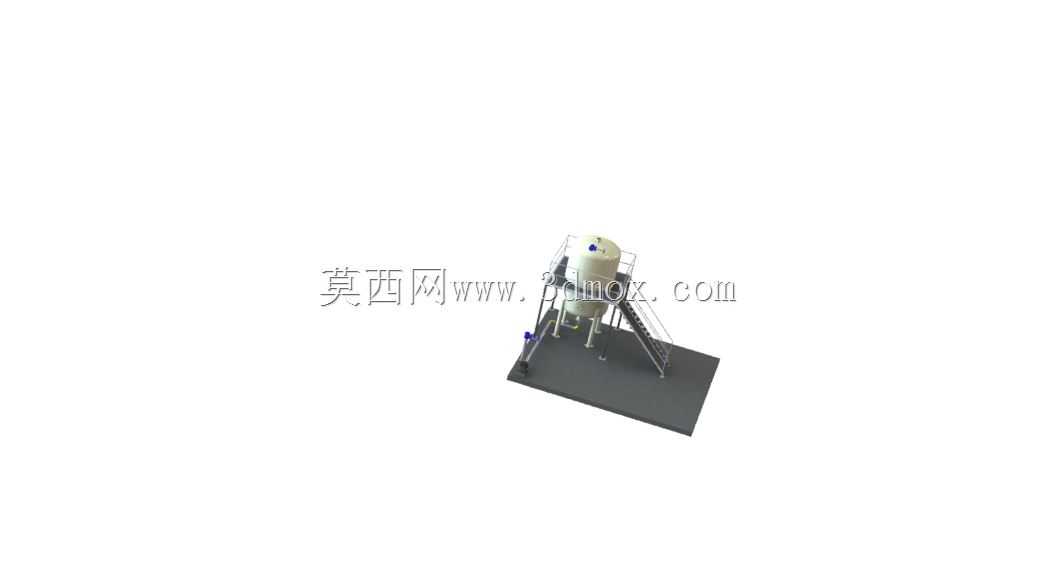

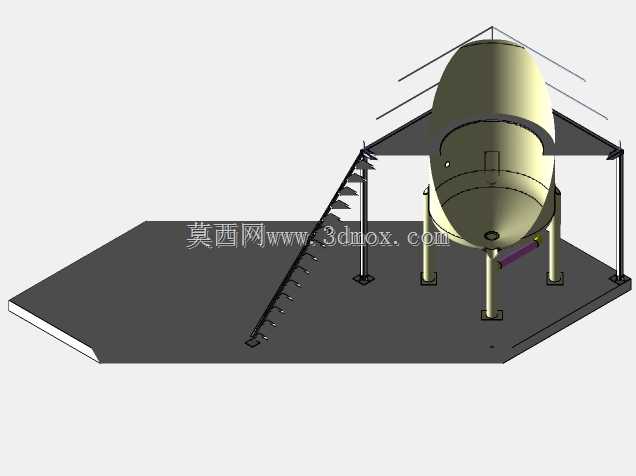

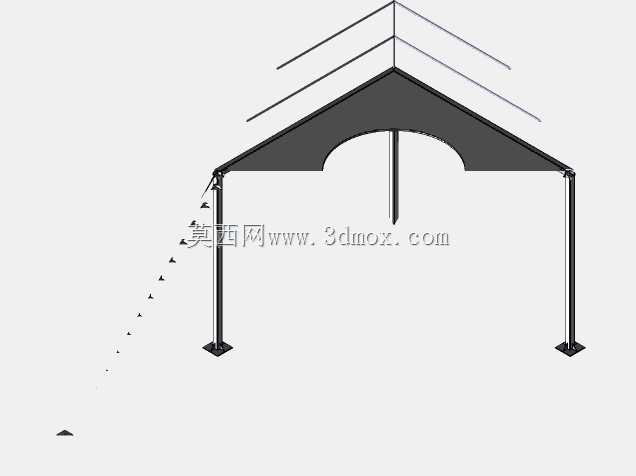

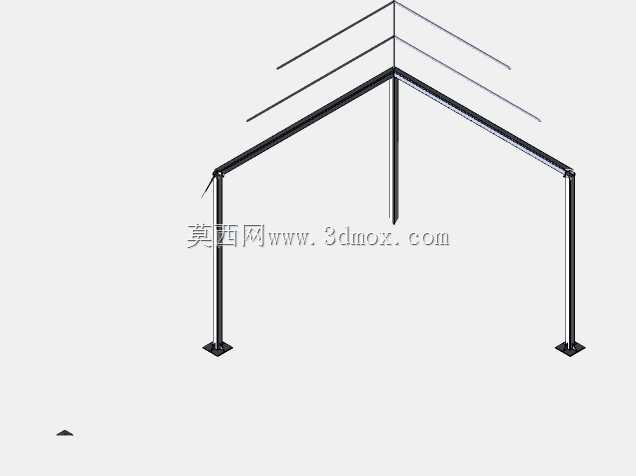

　　这套管路装置主要面向中小型工业生产车间的流体输送场景搭建，常见于化工配料工段、中小型循环水系统、生产工艺供水单元这类需要稳定流体中转、加压输送的作业环境，核心作用是完成储液、加压输送、管路通断调节的整套流体链路功能，替代零散拼接的管路组件，减少现场安装的配管误差。整套装置以立式圆柱形储水罐作为核心储液单元，罐体配套直爬梯与顶部操作平台，平台周边设置安全防护栏杆，方便操作人员登上罐顶完成阀门操作、液位检查、仪表校准等日常作业，爬梯踏步采用防滑结构设计，避免湿滑环境下作业滑倒风险。罐体底部设置锥形排污口，配套独立排污管路，方便定期排空罐内沉积杂质，减少管路堵塞概率。

　　从设计逻辑来看，整套管路优先遵循流体输送的阻力最小原则，泵入口管路采用大管径短路径设计，减少泵入口的气蚀风险，泵出口管路依次设置止回结构、调节阀门，避免停泵时介质倒流冲击泵体叶轮，同时方便操作人员根据下游用液需求调节管路流量。管路走向沿操作平台侧边排布，所有法兰连接位置预留足够的扳手操作空间，避免后期维护时出现工具无法伸入的问题，管路每隔一段距离设置管架支撑，控制管路的挠度在允许范围内，避免长期运行后管路变形导致焊缝开裂、法兰密封失效。泵组位置设置独立的安装底座，底座预留地脚螺栓安装孔，可直接固定在混凝土基础上，减少泵运行时的振动传递到管路系统，降低管路共振产生的噪音与疲劳损伤。

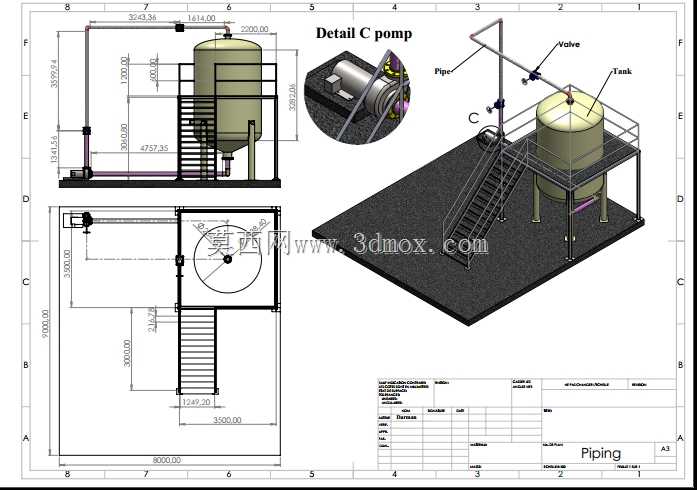

　　尺寸边界方面，整套装置的占地投影控制在8000mm×4000mm范围内，罐体总高度含顶部操作平台约3500mm，爬梯宽度满足单人携带工具通行的要求，平台边缘距离管路阀门的操作位置预留不小于600mm的操作空间，方便人员侧身操作阀门手轮。管路的最低排布高度距离地面满足200mm的净空要求，方便地面清洁与小型巡检车辆通行，罐顶的最高管路接口距离平台面高度控制在1500mm左右，符合成年人站立操作的舒适高度，不需要额外垫高即可完成阀门启闭操作。

　　细节设计上，罐顶设置通气口与液位计接口，可根据实际使用需求加装液位传感器、压力变送器等监测元件，实现液位高低报警、泵组自动启停的联动控制；管路的所有转弯处采用大曲率半径弯头，减少介质输送时的局部阻力损失，降低泵组的运行能耗；泵组的检修区域预留足够的拆卸空间，不需要拆除周边管路即可完成泵体叶轮、密封件的更换作业；所有管路的标识位置预留粘贴空间，后期可根据输送介质类型粘贴流向标识、介质名称标识，方便现场巡检人员快速识别管路功能。整套装置的结构设计充分考虑了现场安装、日常操作、后期维护的全流程需求，所有部件的安装位置都经过人机工程学校验，避免出现操作死角、维护困难的问题，同时管路的受力分布经过校核，满液运行时的管路变形量控制在允许范围内，不会出现密封面渗漏、管路变形移位的问题。
