工地起重吊装用单轮吊钩滑轮结构

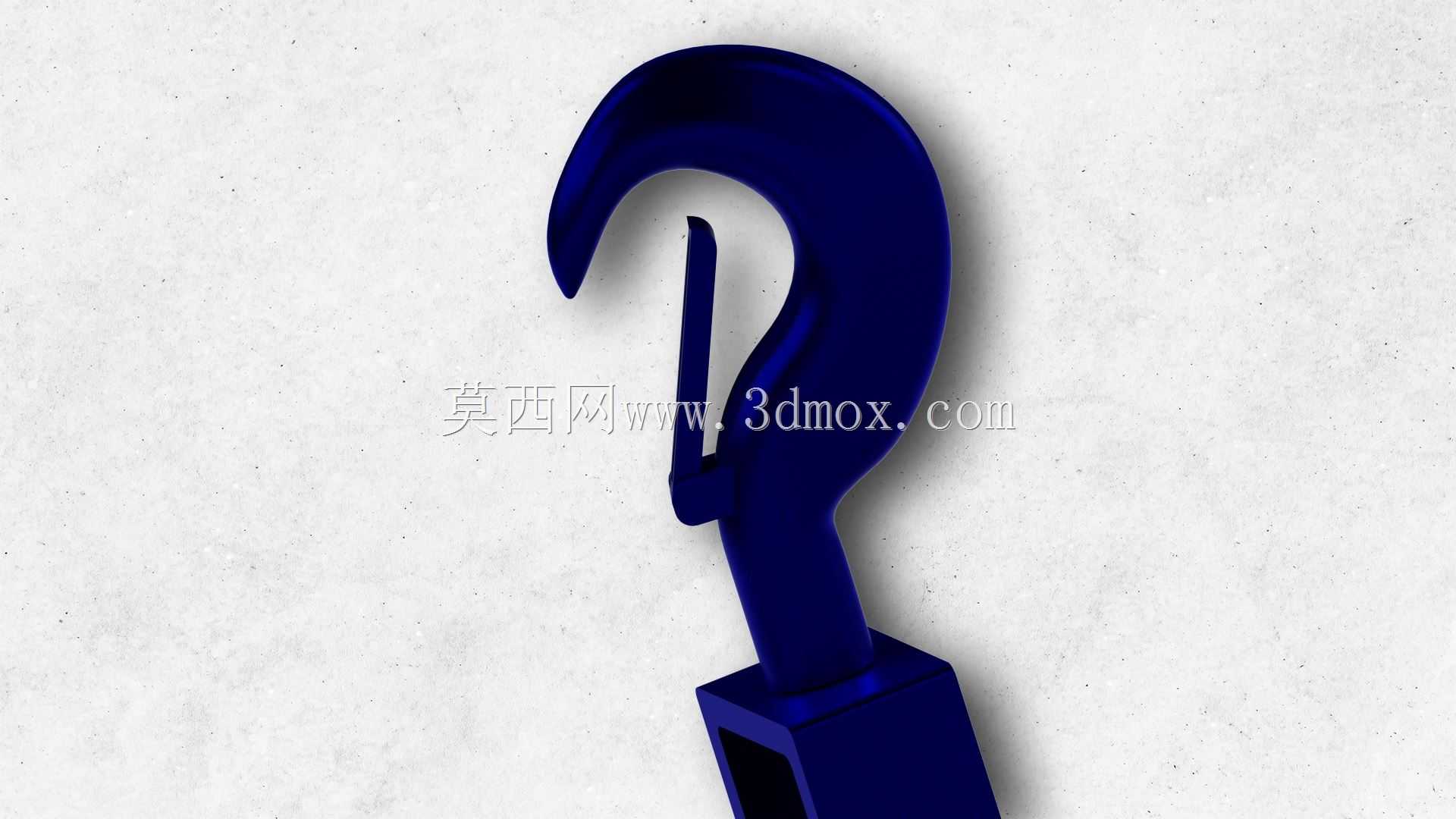

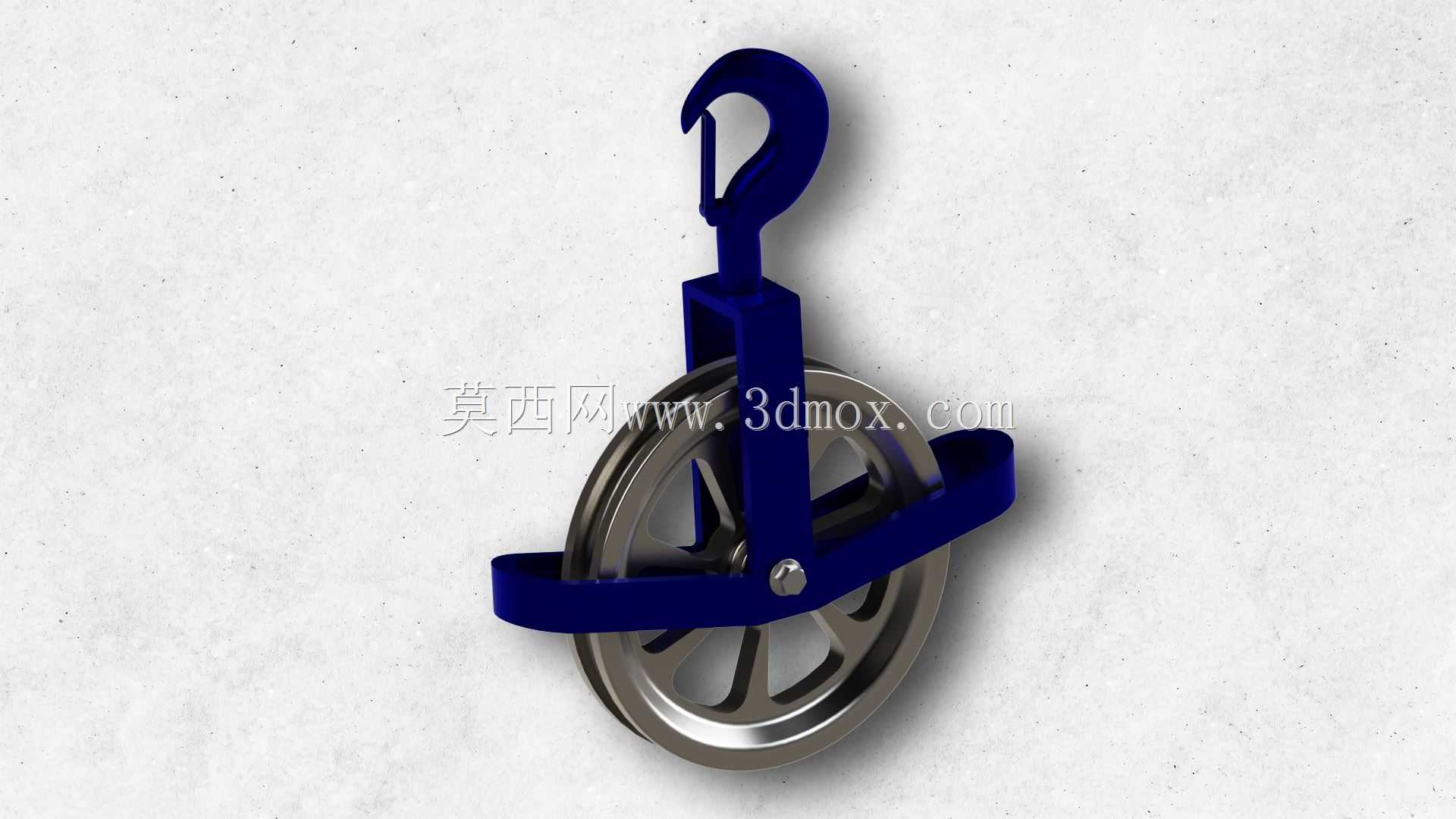

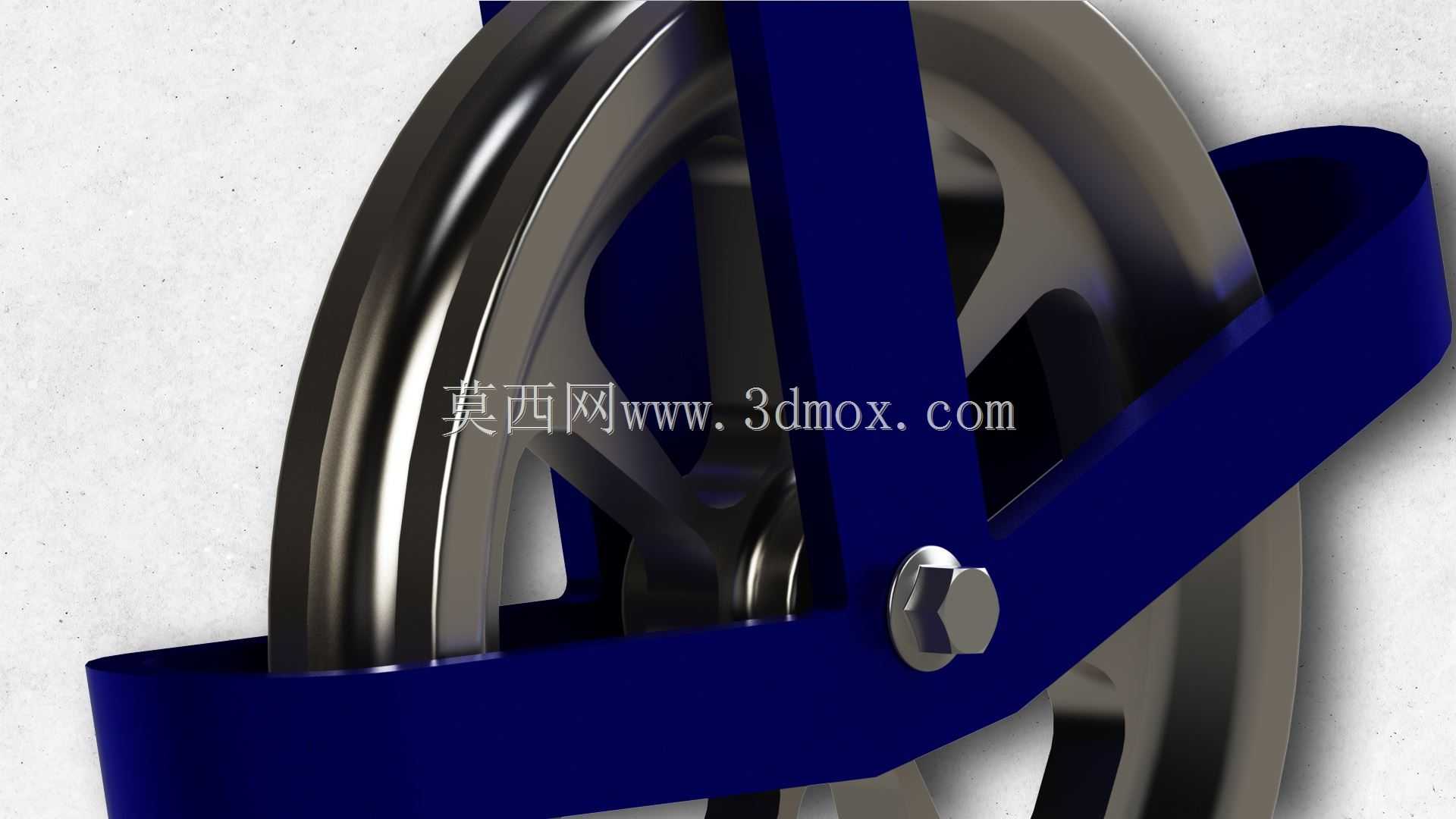

　　这款单轮吊钩滑轮主要面向建筑施工、小型设备吊装、物料垂直转运场景设计，在工地零散建材吊运、车间轻型设备移位、仓储货物上下架作业中都能见到这类构件的身影，核心作用是通过轮体的滚动摩擦替代绳索直接拖拽的滑动摩擦，大幅降低起吊过程中的拉力损耗，同时可配合绳索转向完成不同角度的吊装作业，避免绳索与刚性构件直接摩擦出现断丝、磨损过快的问题。从结构设计逻辑来看，整体采用吊钩与轮架一体化的承载思路，顶部的吊钩做了防脱开口的弧度优化，钩体截面为渐变式设计，钩尖位置厚度略小于钩根，既保证挂取吊绳、卸扣时的操作便利性，又能让钩根位置承担主要载荷，避免应力集中在钩尖薄弱处；吊钩与下方轮架的连接段做了加粗处理，可承受起吊时的瞬时冲击载荷，避免吊装启停瞬间的冲击力造成连接段变形。轮架部分采用双侧夹板式结构，两块平行的金属夹板通过顶部连接段与吊钩固连，夹板下方通过横向的挡杆形成封闭的轮体容纳空间，轮轴穿设在两块夹板的同轴孔位中，金属滑轮套设在轮轴上可自由转动，轮体表面做了内凹的绳槽设计，绳槽的弧度匹配常用吊装绳索的外径，可避免绳索在受力时从轮体侧边滑脱，轮体的辐条采用镂空式设计，在保证轮体整体结构强度、满足径向承载要求的前提下，尽可能降低轮体自身重量，减少无效载荷占比。

　　从安装边界来看，这类滑轮的安装不需要复杂的固定基座，仅需将顶部吊钩挂在承重的吊点、横梁或者配套的起重挂具上即可完成部署，轮体下方的绳槽内穿入吊装绳索，绳索一端连接待起吊的重物，另一端连接牵引设备或者人力牵拉端，即可完成力的转向与省力传递；设计时需要注意，轮架两侧夹板的间距略大于绳槽宽度，保证绳索在偏角不超过15度的范围内都能顺畅滑动，不会与夹板侧壁发生摩擦卡滞，轮轴与夹板的配合采用过渡配合，两端加装防脱卡销，避免轮轴在长期转动过程中从夹板孔位中窜出引发安全事故。

　　实际使用中，这类滑轮的承载能力主要由吊钩直径、轮轴直径、夹板厚度三个参数决定，设计时针对轻型吊装场景做了参数匹配，轮体的直径为绳索直径的18-20倍，可有效降低绳索绕过轮体时的弯曲应力，延长绳索的使用寿命；吊钩的开口尺寸适配常用的卸扣、吊环规格，不需要额外加工转接件即可快速挂接，轮架外侧的挡杆与轮体外缘保留3-5mm的间隙，既不会阻挡轮体正常转动，又能在绳索出现松脱趋势时挡住绳索，避免绳索从绳槽中脱出引发重物坠落风险。

　　不同于重型起重设备配套的多轮滑轮组，这款单轮滑轮更侧重便携性与快速部署能力，整体结构没有冗余的复杂部件，日常维护仅需定期在轮轴位置加注润滑脂，检查吊钩开口处的防脱结构是否完好、轮体表面是否存在裂纹磨损即可，不需要复杂的拆解保养流程，非常适合零散、高频次的轻型吊装作业场景。在建模过程中，需要重点关注几个配合面的公差设定：轮轴与夹板孔的同轴度公差要控制在合理范围，避免轮体转动时出现偏摆卡滞；绳槽的表面粗糙度要达到对应要求，减少绳索滑动时的磨损量；吊钩的过渡圆角位置要做圆滑处理，避免出现尖锐棱角造成应力集中，同时防止棱角割伤配套的吊索具。
