两居室小型住宅建筑外观结构设计方案

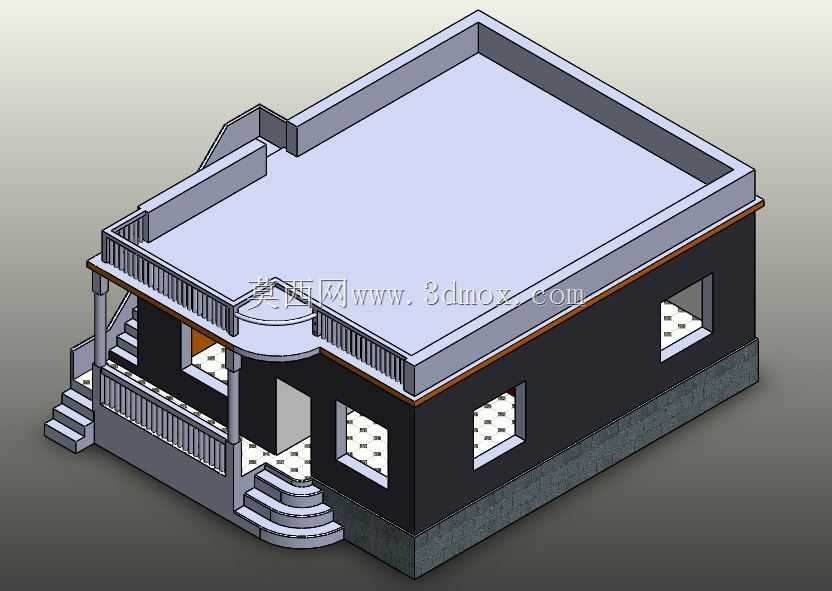

　　在民用建筑预制构件的三维结构设计工作中，小型住宅的外观建模是验证预制墙板、门窗构件装配匹配度的核心环节，本次完成的两居室小型房屋外观结构设计，可直接对接预制建筑构件的生产前校验环节，也能为装配式住宅的现场安装排布提供直观的三维参照。从实际应用场景来看，这类小体量住宅模型常被用于乡村自建房的方案沟通、装配式预制板房的模块拆分验证，也可作为建筑类教学演示的基础结构样例，帮助设计人员快速梳理外墙、门窗、基座各部分的装配逻辑，避免现场施工时出现构件干涉、尺寸错配的问题。

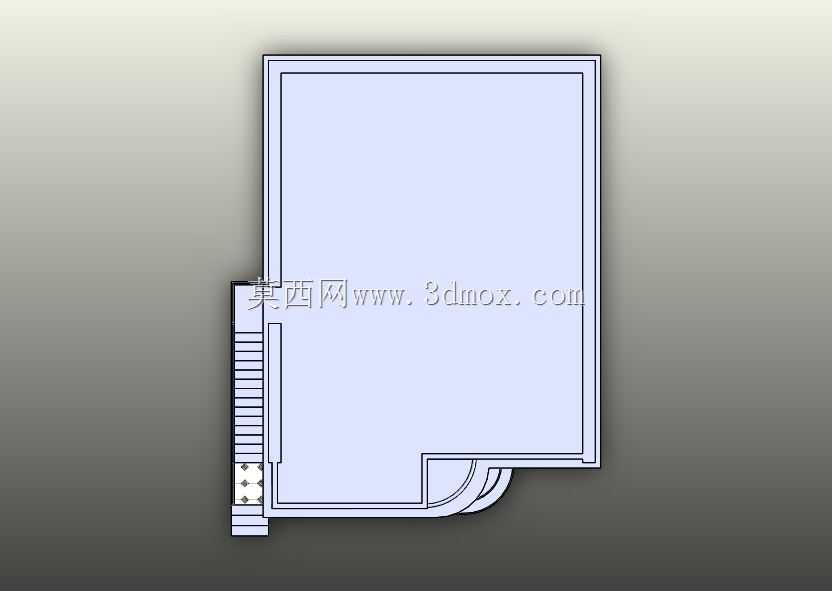

　　设计过程中优先梳理了建筑的功能分区边界，整体采用方正的矩形布局，最大化利用土地面积，适配多数乡村宅基地的常规尺寸范围。底部基座采用仿砖石纹理的结构层设计，这部分在实际工程中对应房屋的勒脚构造，承担墙体底部的防潮、承重分散作用，建模时特意将基座层的外轮廓尺寸略大于上部墙体，预留出外墙饰面的安装厚度，避免后期外挂装饰板时超出宅基地的红线边界。上部主墙体采用深色调饰面设计，对应实际工程中的外墙保温装饰一体板，墙体厚度按照常规民用住宅外墙标准设置，兼顾保温性能与室内使用面积的平衡。

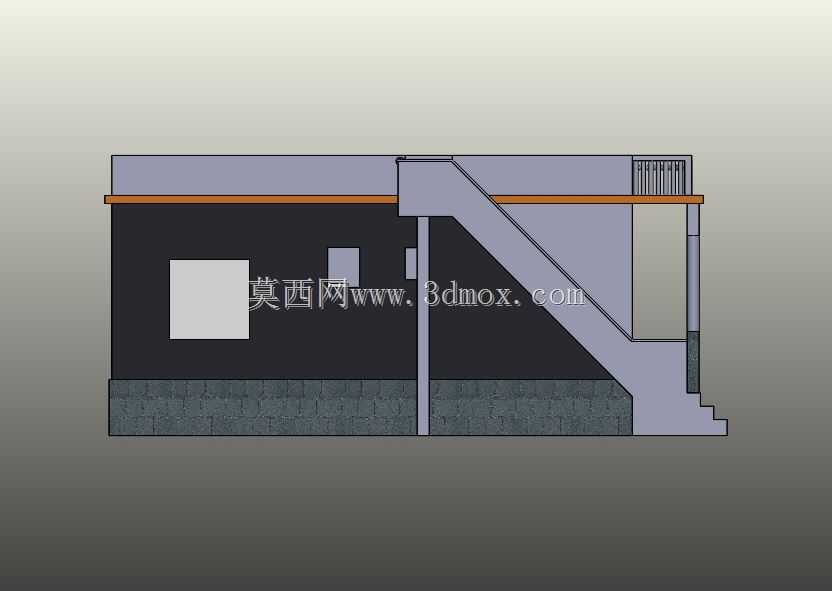

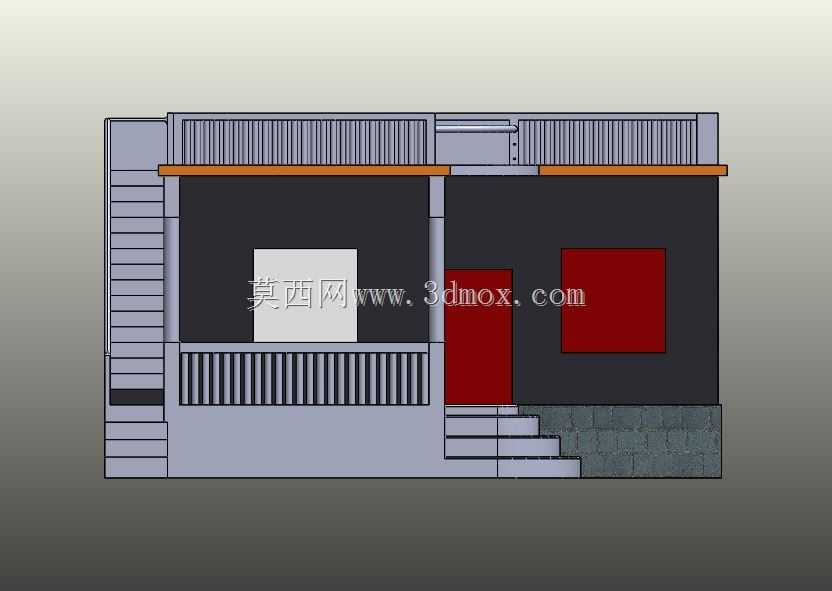

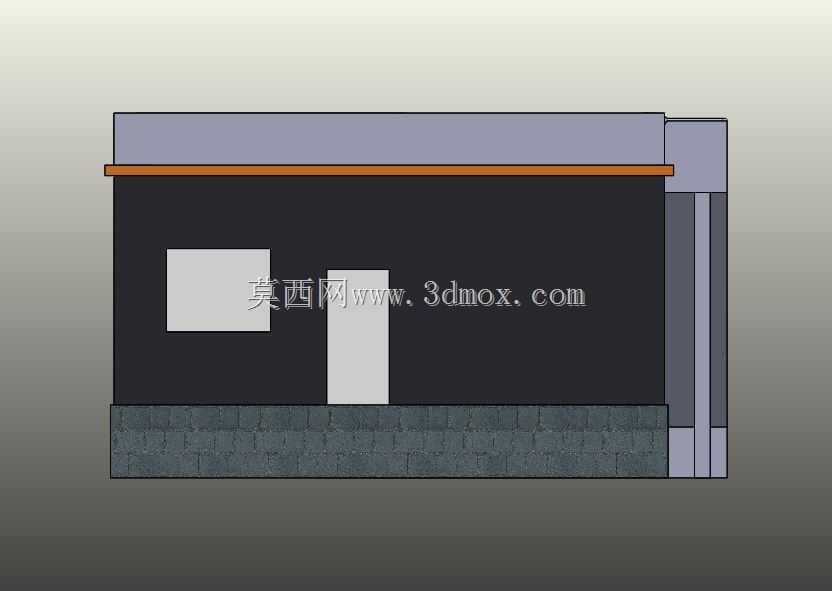

　　门窗布局上，正面墙体左侧设置方形窗洞，对应居室内的采光窗位置，窗洞尺寸按照常规卧室采光要求设定，保证窗地比符合民用建筑设计的通用规范；中部偏右位置设置入户门洞，门洞宽度适配常规家用入户门的安装尺寸，门洞上方预留门楣安装空间，避免后期安装门扇时出现高度不足的问题。墙体顶部设置挑出式檐口结构，檐口向外挑出的尺寸按照常规无组织排水的要求设定，保证屋面雨水可以顺着檐口排离墙体根部，减少雨水对外墙饰面的冲刷侵蚀，檐口表面采用棕色饰面层，对应实际工程中的封檐板构造，既提升外观的层次感，也能对檐口内部的木结构或钢结构构件起到防护作用。

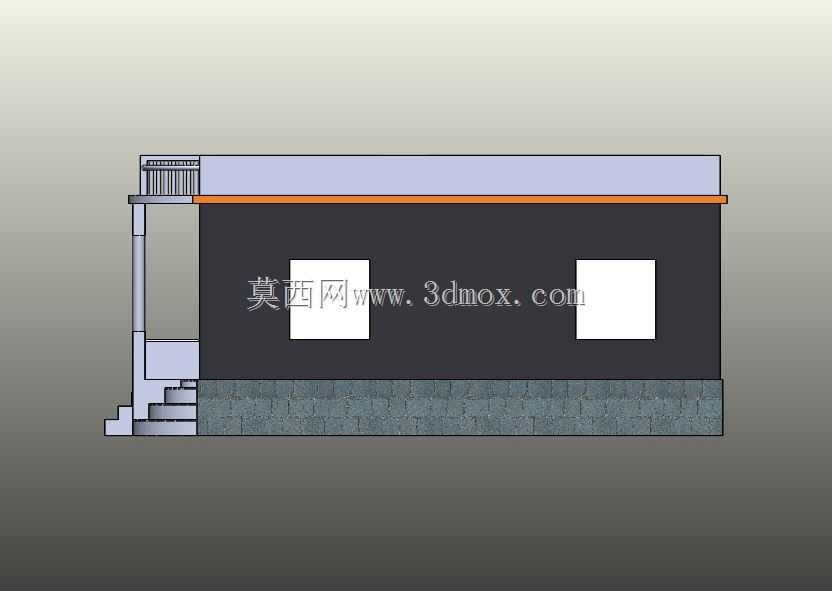

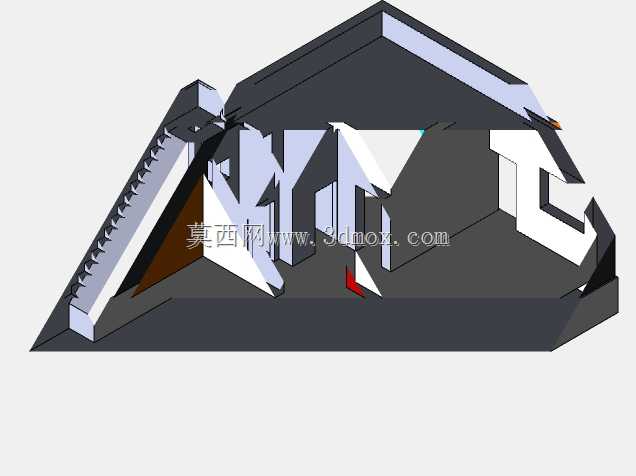

　　建模过程中特意对各构件的安装边界做了明确区分，基座层与上部墙体的衔接处预留了10mm的装配间隙，用于填充密封防水材料，避免雨水从衔接缝隙渗入墙体内部；窗洞与门洞的边缘都预留了门窗框的安装槽位，槽位深度与常规塑钢门窗、铝合金门窗的框体厚度匹配，现场安装时不需要额外对墙体进行剔凿处理，能有效缩短施工周期。房屋侧墙部分采用分层结构设计，对应实际工程中的外墙构造层次，从内到外分别是结构墙体、保温层、饰面层，各层的厚度都按照常规施工标准设置，建模时将各层设置为独立的可编辑模块，方便设计人员根据不同地区的保温要求调整保温层厚度，不需要重新搭建整体模型。

　　从结构合理性角度来看，整体模型没有做多余的异形造型，所有构件都采用平直的矩形结构，既降低了预制构件的生产难度，也能减少现场施工时的裁切损耗，适配装配式建筑快速搭建的需求。檐口下方的墙体顶部设置了压顶结构，能将屋面的荷载均匀传递到下部墙体，避免局部应力集中导致墙体开裂。基座部分的砖石纹理排布按照常规砌筑逻辑设置，砖块的错缝排列符合砌体结构的施工规范，能直观展示勒脚部分的砌筑效果，方便施工人员对照进行现场作业。

　　在实际的项目对接中，这类外观模型还可以直接导出二维工程图，用于预制构件的生产下料，各部分的尺寸标注可以直接从三维模型中提取，减少二维绘图时的尺寸错漏问题。针对不同地区的建设需求，还可以在现有模型基础上快速调整门窗位置、墙体高度、檐口挑出长度等参数，不需要重新搭建整体结构框架，能大幅提升方案调整的效率。比如在多雨地区可以适当加大檐口的挑出尺寸，在严寒地区可以增加墙体保温层的厚度，所有调整都能在现有模型的参数化模块上直接修改，适配不同场景的使用需求。
