建筑集成光伏热BIPV/T支撑结构

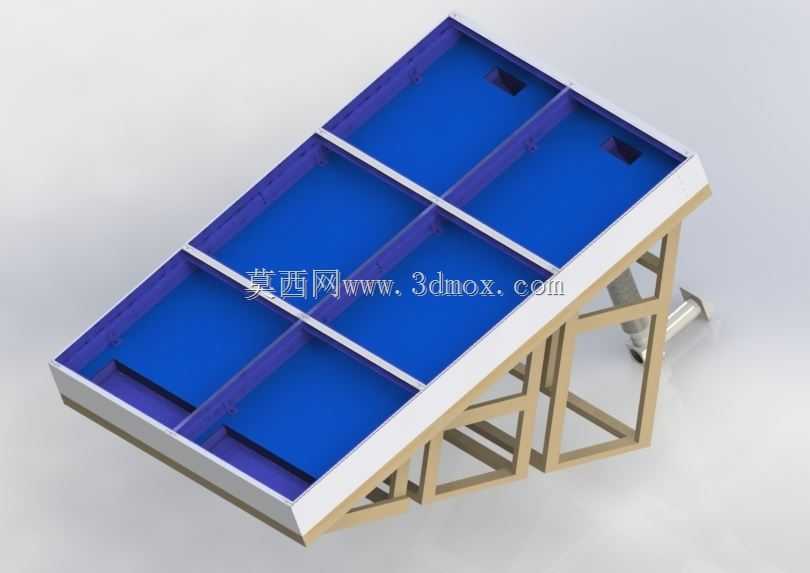

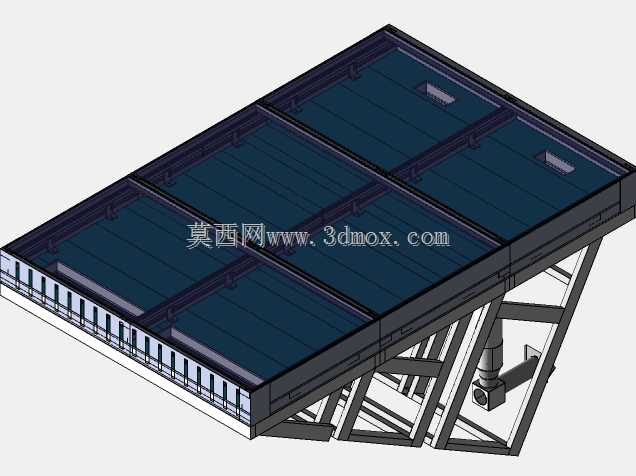

　　这套集成结构的核心应用场景是近零能耗建筑的屋面分布式能源系统搭建，区别于传统后置式光伏支架，它从建筑围护结构设计阶段就同步介入，把光伏发电、空气集热、屋面围护三个功能整合到同一组构件上，不需要在完工的屋面上额外打孔固定，从根源上降低了屋面渗漏的风险。实际落地使用时，倾斜布置的蓝色面板区域是光伏电池与空气流道的集成模块，阳光照射时，电池片产生的电能直接汇入建筑配电系统，而电池片工作产生的废热会被流道内流动的空气带走，既可以降低电池工作温度提升发电效率，被加热的空气还能通过管路送入建筑内部承担部分采暖负荷，或者作为空气源热泵的低温热源，提升热泵在冬季的运行COP。

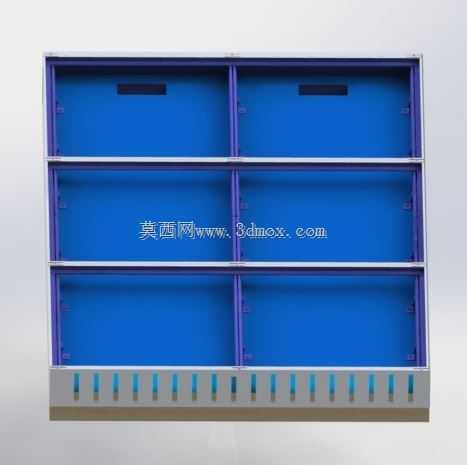

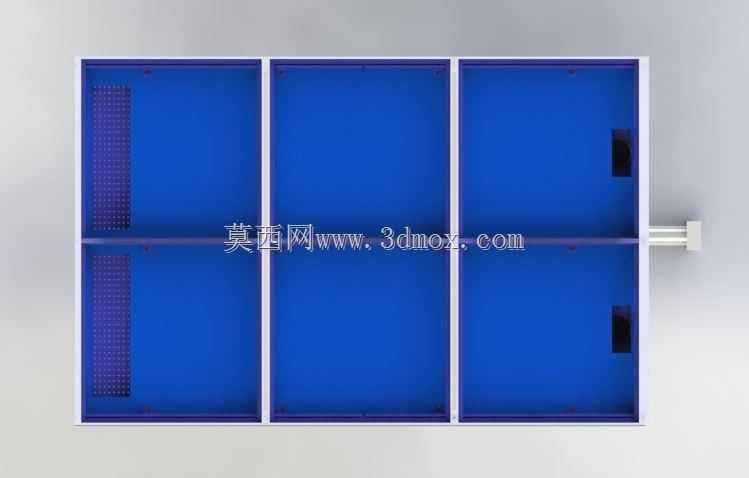

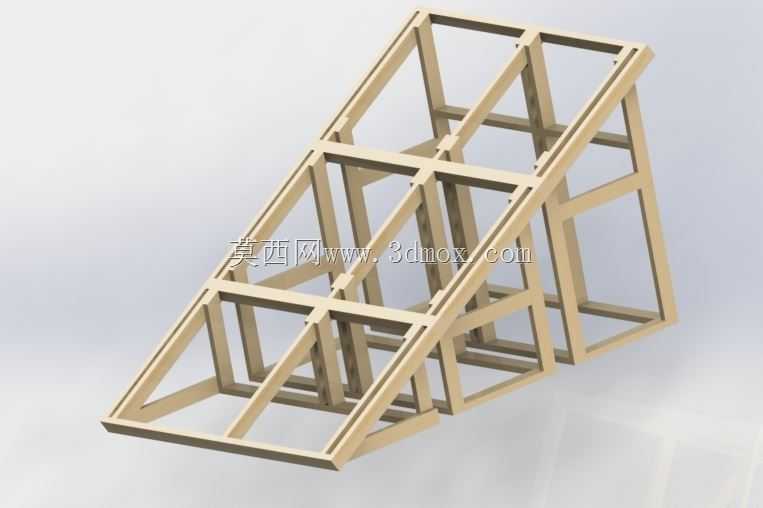

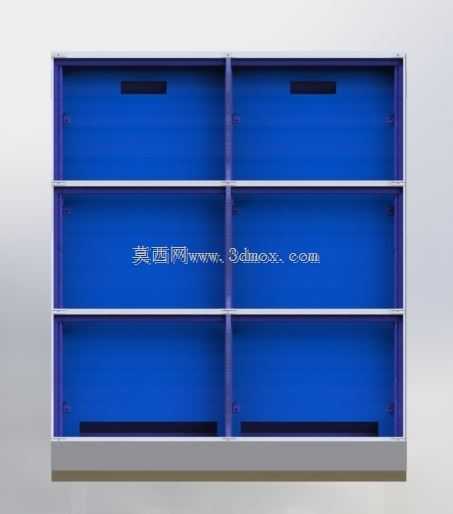

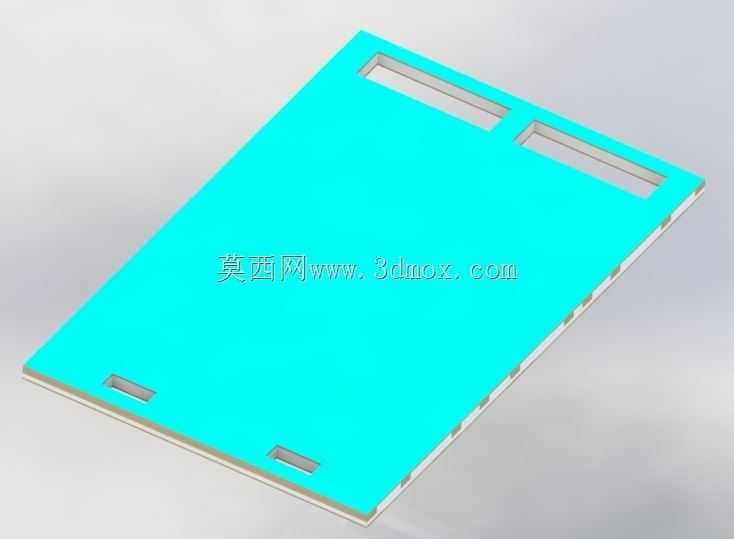

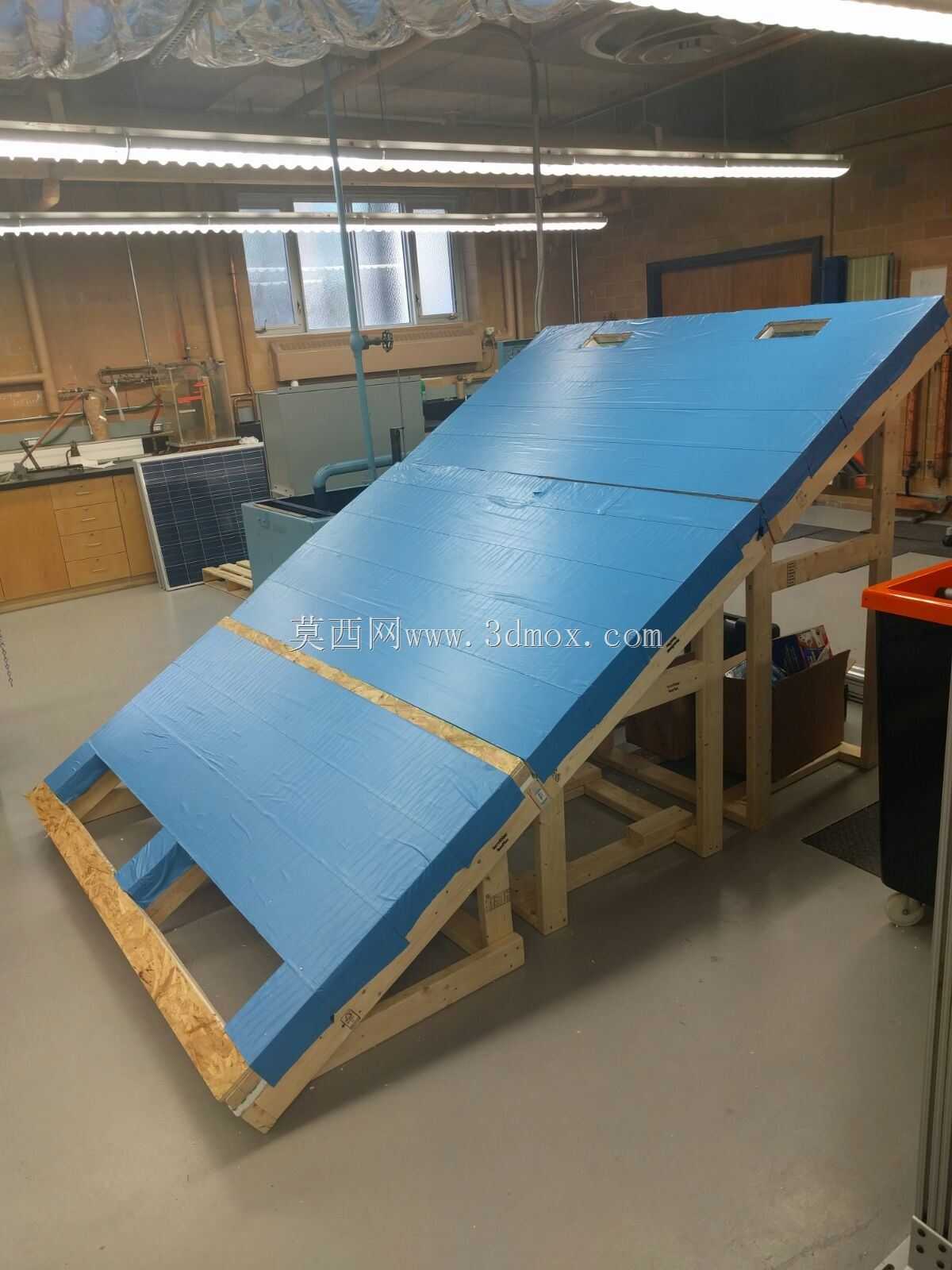

　　从结构设计逻辑来看，下部的支撑框架采用标准化矩形型材拼接，所有连接节点都采用可拆卸的螺栓紧固设计，没有现场焊接工序，既方便运输阶段拆分打包，也能在现场根据屋面实际坡度调整安装倾角，适配不同纬度地区的最佳太阳高度角。框架的受力计算完全匹配屋面恒载、风载、雪载的组合工况，斜向支撑与底部横梁形成稳定的三角受力体系，每一组组件的荷载都能通过框架立柱均匀传递到屋面结构梁上，不会对屋面防水层造成局部集中应力破坏。面板区域的分格采用六块等尺寸模块排布，单块模块的边框都做了翻边密封处理，模块之间的拼接缝隙填充耐候密封胶，配合整体倾斜的安装角度，雨水可以顺着斜面自然排走，不会在表面积水形成污垢遮挡电池片。

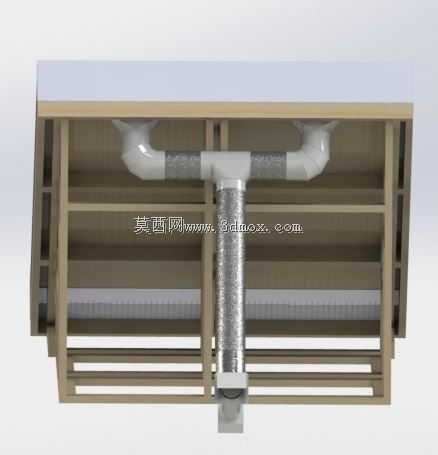

　　安装边界方面，这套结构的底部框架需要匹配建筑屋面的预留预埋件位置，整体安装倾角可在25度到40度区间内调整，框架后侧预留了足够的走管空间，方便布置热风收集管路与电气穿线管，组件底部与屋面完成面之间预留了150mm以上的通风间隙，避免夏季屋面热量反向传导到光伏组件背面。结构的型材选型全部采用通用规格，没有定制异形截面，后期如果出现局部构件损坏，不需要整体拆卸结构，直接替换对应规格的型材即可完成维护。面板与框架的连接采用压块固定方式，不需要在组件边框上打孔，避免了边框位置的锈蚀隐患，同时也方便后期单独更换故障的光伏集热模块，不需要拆解相邻组件。

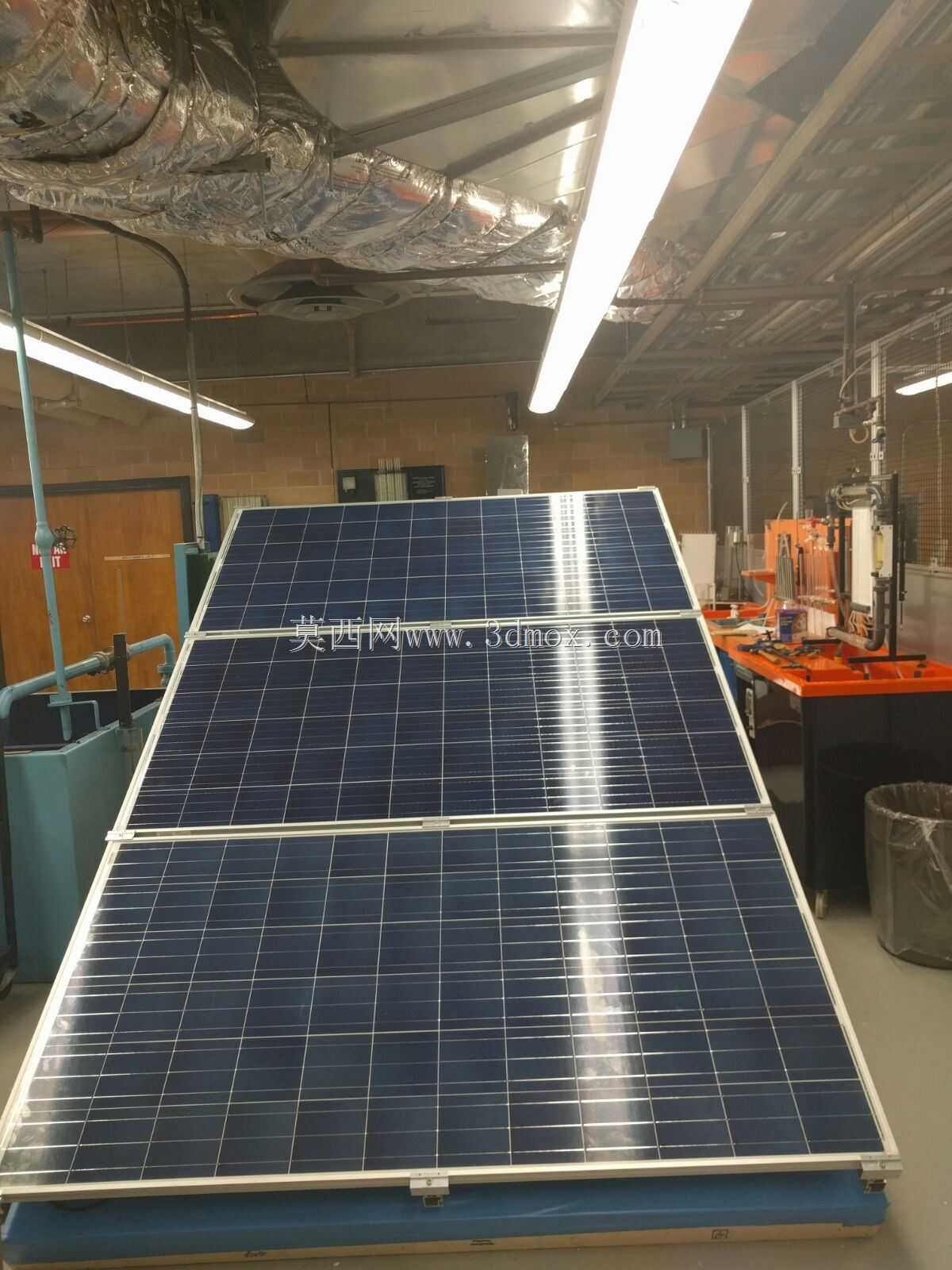

　　在实际测试场景中，这套结构可以直接搭建在实验建筑的屋面，不需要对原有屋面结构做大规模改造，框架的所有连接节点都做了等电位连接，可直接接入建筑防雷系统，避免雷雨天气的雷击风险。流道内部的空气流速可以通过后端的引风机调节，根据不同季节的用能需求切换运行模式：夏季时加大流道通风量，把电池废热直接排到室外，最大化光伏发电效率；冬季时减小通风量，把加热后的空气导入室内或者热泵机组，回收电池废热提升系统综合能源利用率。结构的整体外形尺寸适配常规民用建筑的屋面开间模数，六块组件的排布刚好对应两块标准屋面夹芯板的宽度，安装时可以和屋面围护结构施工同步进行，缩短整体施工周期。
