中柱悬挑式钢结构楼梯三维设计

　　这款中柱悬挑式钢结构楼梯，核心应用场景集中在loft空间改造、小型商业夹层搭建、工业风室内装修以及户外设备检修平台连通等领域，区别于传统双梁或者靠墙支撑的楼梯结构，它仅依靠中心单根立柱承载全部荷载，对空间的占用率极低，尤其适合开间狭窄、无法预留双侧支撑结构的安装场景。从实际使用角度出发，这类楼梯不需要在墙面额外打设大量膨胀螺栓做受力点，也不需要在地面铺设双侧支撑梁的预埋基础，对于已经完成地面装修、墙面饰面施工的改造项目来说，能最大程度降低对原有装修结构的破坏，安装过程的土建配合工作量比常规楼梯减少六成以上。

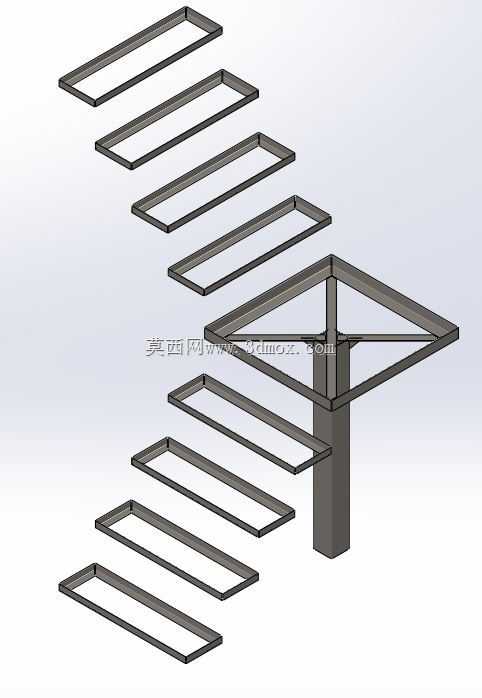

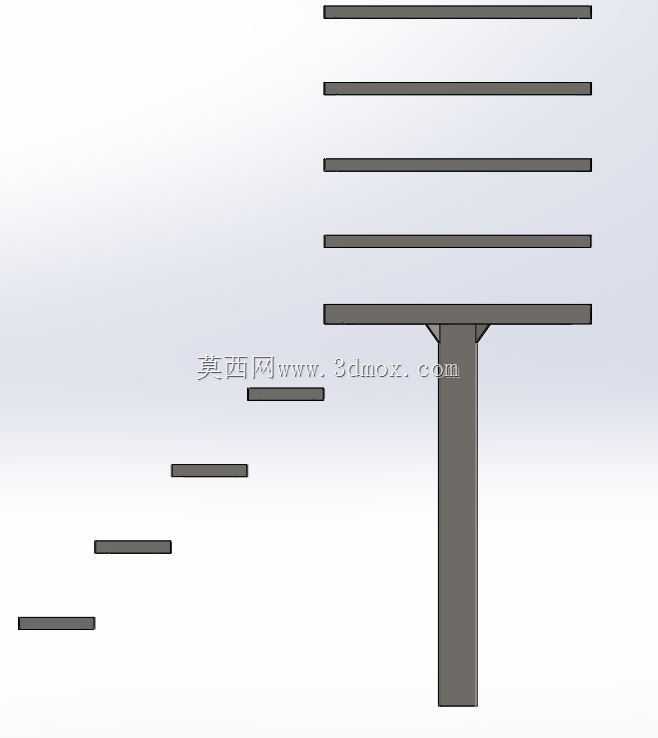

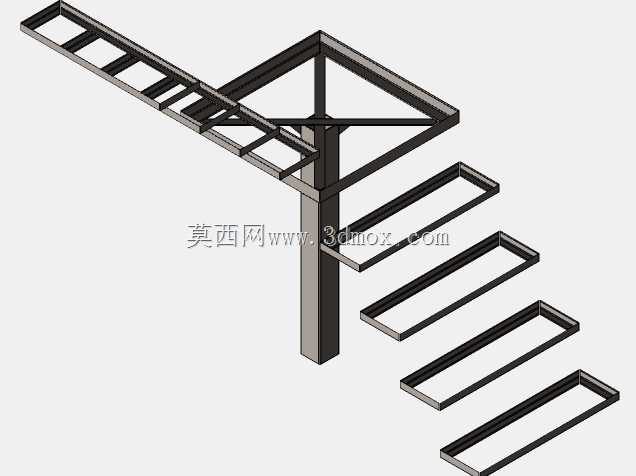

　　设计层面上，整个结构的受力逻辑围绕中心立柱展开，每一级踏步都采用矩形框式钢结构件，一端通过焊接或者高强度螺栓连接在中心立柱的对应高度位置，踏步向外悬挑延伸，相邻踏步之间没有额外的竖向支撑构件，完全依靠踏步自身的结构刚度和与立柱连接节点的强度来承担行人通行的荷载。设计过程中首先要确定中心立柱的截面尺寸，根据整体梯段的总高度、踏步悬挑长度来核算立柱的抗扭、抗弯性能，避免人员通行时出现整体晃动或者踏步端头挠度过大的问题；每一级踏步的矩形框采用等边角钢或者矩形钢管焊接成型，框体内部后续可以根据装修需求铺设实木踏板、花纹钢板或者钢化玻璃面层，框体的截面选型需要匹配悬挑长度，常规1米到1.2米的悬挑长度下，采用40403mm的矩形钢管即可满足日常通行的刚度要求，踏步端头的最大挠度控制在1/400以内，避免行走时出现明显的震颤感。

　　安装边界方面，中心立柱的底部需要与地面的预埋钢板或者化学锚栓固定的连接钢板做满焊连接，底部连接节点要能传递全部的竖向荷载和倾覆力矩，如果是安装在复式楼层的室内场景，立柱顶端不需要与顶部楼板做刚性连接，仅依靠底部固定即可满足结构稳定性；如果梯段总高度超过3米，就需要在立柱中段或者顶部增设侧向拉结构件，与周边墙体或者结构柱做软连接，进一步提升整体结构的抗侧移能力。踏步的排布采用螺旋上升的错位布局，每一级踏步的旋转角度保持一致，常规通行需求下踏步的内缘宽度不低于15厘米，外缘宽度控制在25厘米到30厘米之间，踏步高度统一设置在18厘米到20厘米，符合人体工程学的步幅要求，避免上下楼时出现踏空或者抬腿费力的问题。

　　从功能特性来看，这种无外侧支撑的悬挑楼梯视觉上更具通透感，不会像传统楼梯那样遮挡空间光线，很契合当下流行的极简、工业风装修需求；所有钢构件都可以在工厂提前预制下料、焊接成型，现场只需要完成立柱固定和踏步拼装，施工周期比现浇混凝土楼梯缩短70%以上，而且钢结构件自重更轻，对楼板的荷载压力更小，适合在承重能力有限的老旧建筑夹层改造中使用。设计过程中还要注意踏步边缘的防滑处理预留，以及后续扶手安装的连接点位预设，扶手可以采用沿踏步外缘排布的圆钢栏杆，也可以采用悬空的钢丝缆绳做防护，不会破坏整体的轻盈视觉效果。另外在节点设计上，踏步与立柱的连接位置要做加劲肋补强，避免长期荷载作用下连接焊缝出现疲劳开裂，所有钢构件表面都需要做除锈后喷涂防锈漆处理，如果是户外使用的场景还要额外增加面漆层的耐候性能，适应温湿度变化带来的腐蚀影响。
