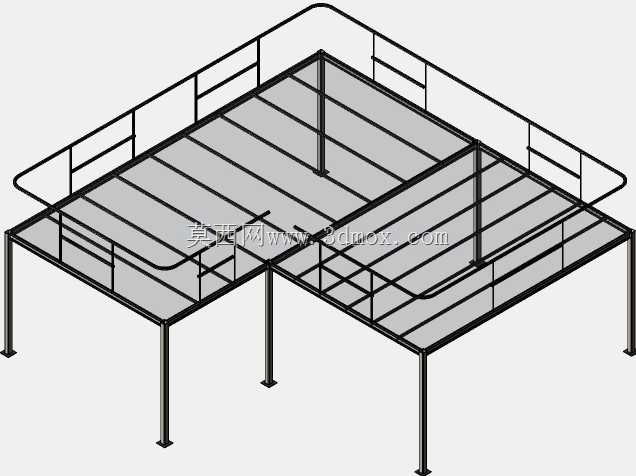

工业车间L型带护栏焊接操作平台

　　支撑结构采用等径圆管作为支腿，每根支腿底部配置方形固定脚盘，脚盘上预留螺栓安装孔，可通过膨胀螺栓与混凝土地面完成刚性固定，保障平台在人员走动、放置重物时不会出现侧滑、晃动的问题，支腿的排布沿平台外沿与拼接缝位置均匀设置，单根支腿的承重载荷经过受力校核，可满足常规工位作业的承重需求。平台台面采用整张板材铺设，板材下方设置横向与纵向交错的金属龙骨作为承托结构，龙骨与支腿、台面之间采用满焊连接，避免台面出现局部凹陷、变形的问题，台面表面做防滑处理，防止人员站立时滑倒，同时台面边缘做折边处理，避免板材边缘的锐边划伤作业人员。这款L型焊接操作平台，主要面向生产车间内的设备操作、工位登高、物料临时周转场景设计，常见于生产线旁的设备运维工位、流水线旁的操作站位、仓储区域的高位拣选辅助位，也可适配小型设备的安装检修作业场景，解决车间内地面与设备操作面存在高差时的人员站立作业、临时置物需求。平台整体采用分体式L型布局，两段平台呈直角拼接，可适配车间内墙角、设备转角处的安装空间，避免直角区域的空间浪费，同时能覆盖两个相邻方向的操作面，减少人员在不同操作位之间来回走动的动线长度。

　　护栏结构沿平台的外沿连续设置，在两段平台的拼接转角处做连续过渡，护栏采用横杆与竖杆组合的焊接结构，上下设置两道横向横杆，中间间隔排布竖向栏杆，栏杆间距符合安全作业规范，防止人员从平台边缘意外跌落，同时护栏的高度适配常规成人站立时的腰部防护高度，不会遮挡作业人员的操作视线，在平台预留的上下口位置，护栏做断开处理，可配套加装斜梯或步梯，方便人员上下平台。整个平台的所有连接节点均采用焊接工艺制作，属于典型的焊件结构，所有焊接位置在焊接完成后做焊渣清理、打磨处理，去除焊接毛刺与焊瘤，避免尖锐边角造成磕碰伤害，整体结构没有多余的装饰性构件，所有构件均承担对应的结构受力或安全防护功能。

　　在设计阶段，优先考虑了安装边界的适配性，平台的外沿尺寸可根据现场的实际安装空间做等比例调整，支腿的高度可根据现场所需的操作面高度做定制化修改，护栏的排布可根据现场的上下梯位置、设备避让需求做局部调整，不需要改动整体的受力结构。平台的台面与下方龙骨之间采用分段焊接固定，后期如果出现台面磨损、变形的情况，可单独更换局部的台面板材，不需要整体拆解平台结构，降低后期的维护成本。在实际使用过程中，这类平台可根据作业需求在台面上放置小型工具盒、待加工的小型工件、检测仪器等物品，护栏上也可配套加装挂钩，用于悬挂作业工具、安全绳等物件，拓展平台的使用功能。

　　不同于一体化浇筑的混凝土操作平台，这款焊接钢结构平台的自重更轻，安装时不需要做复杂的基础处理，只需要将支腿脚盘与地面固定即可投入使用，后期如果车间布局调整，也可将平台拆解后转运到新的安装位置重新组装，不会造成材料的浪费。结构设计时充分考虑了焊接工艺的可实现性，所有构件的下料尺寸均采用常规的金属型材规格，不需要定制特殊截面的材料，所有焊接位置均处于方便焊工操作的角度，没有隐蔽的、无法施焊的节点，保障加工制作时的工艺可行性，同时也能控制整体的制作成本。平台的转角拼接位置设置了额外的加强支腿，避免转角处因为承重集中出现结构变形，两段平台的拼接处采用连接板加螺栓的辅助固定方式，配合焊接连接，提升整体结构的刚性，避免两段平台出现高低差、拼接缝隙过大的问题。
