黄铜内螺纹直通式管道球阀三维设计

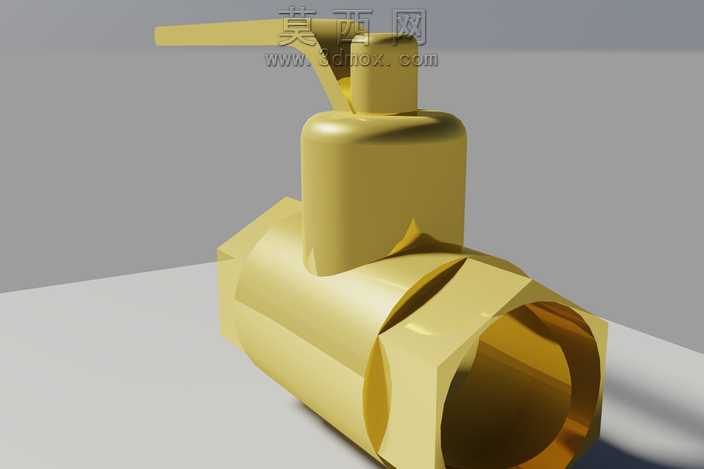

本作品为手动直通式黄铜管道球阀的三维设计成果，建模阶段以工业常用内螺纹球阀的实际尺寸参数为基准，先通过草图绘制构建阀体的基础轮廓，针对阀体两端的内螺纹接口，采用螺旋线扫描结合切除命令生成标准管螺纹结构，保证螺纹参数符合管路连接的通用规范。阀体中部的球形流道结构通过旋转命令生成基础球体后，切除出等径直流通孔，确保流道的通径一致性，降低流体通过时的阻力损失。顶部的阀杆结构与球体的连接部位做了适配性的卡槽设计，保证阀杆转动时可精准带动球体完成90度旋转，实现阀门的启闭动作。手柄部分采用长条形扁平结构设计，通过拉伸命令生成基础形态后，对边缘做圆角过渡处理，既符合手动操作的人体工学需求，也避免尖锐边角带来的安全隐患。材质与渲染阶段，为模型赋予黄铜金属材质，调整材质的反射率、粗糙度参数，还原黄铜材质特有的暖金色金属光泽，同时针对阀体的机加工面做了细微的纹理处理，模拟实际金属零件加工后的表面质感。渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现阀体的棱角结构、螺纹细节以及金属表面的光影过渡效果，让模型的视觉表现更贴近真实工业产品的质感。设计过程中重点考量了阀门的结构合理性，阀体的外形采用六角形结构设计，方便安装时使用工具夹持紧固，阀杆与阀体的配合部位预留了密封件的安装空间，符合实际球阀的密封结构设计逻辑，整体模型完整还原了这类手动管道球阀的全部结构特征，可用于管路系统的装配演示、产品展示以及相关结构设计的参考使用。
