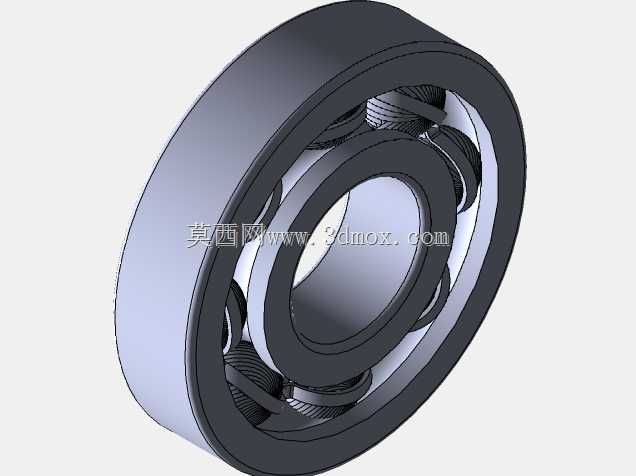

深沟球滚动轴承三维结构设计

　　建模过程中首先明确了各部件的功能边界：内圈与轴颈采用过盈配合，建模时严格控制内圈内孔的圆柱度公差范围，确保装配后内圈能随轴同步转动，不会出现跑内圈的打滑磨损问题；外圈与轴承座孔采用过渡配合，既保证外圈安装后的定位稳定性，又能在设备检修时顺利完成轴承拆卸，不会刮伤轴承座的安装配合面。中间的滚动体采用等直径钢球设计，滚道的曲率半径经过反复校核，略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既能降低转动过程中的摩擦阻力，又能在承受额定径向载荷时不会出现应力集中导致的滚道压痕。在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心基础部件，这套深沟球轴承的三维建模完全围绕实际装配与工况需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际加工与装配的工艺要求。从应用场景来看，这类轴承覆盖的工况范围极广，小到小型电机的输出轴支撑、仪表阀门的阀杆转动副，大到输送机辊筒支撑、减速机输入输出轴定位，只要存在连续旋转运动、需要降低摩擦阻力的轴系位置，几乎都能见到同结构轴承的身影。

　　保持架采用浪形冲压结构，建模时特意预留了钢球与保持架兜孔之间的合理间隙，这个间隙既不能过大避免钢球在运转过程中出现窜动碰撞，也不能过小防止钢球热胀后被保持架卡滞，实际设计中这个间隙值通常根据轴承的转速等级、工作温度范围做对应调整，三维模型里的间隙取值参考了中等转速工况的通用设计标准。从安装边界来看，这套轴承的轴向定位尺寸完全符合常规安装规范，内圈的轴向定位靠轴肩完成，建模时轴肩的高度低于内圈的厚度，方便后续用拉马拆卸轴承；外圈的定位靠轴承座的台肩完成，台肩高度同样低于外圈厚度，避免台肩过高干涉轴承密封件的安装。

　　外形尺寸方面，轴承的内径、外径、宽度三个核心尺寸遵循通用深沟球轴承的尺寸系列标准，这意味着选型时可以直接和同型号的标准轴承互换，不需要重新设计轴和轴承座的配合尺寸，能大幅降低设备的设计与维护成本。在细节结构处理上，滚道的边缘做了微小的倒角处理，避免钢球在进出承载区时被锐边刮伤，同时也能减少热处理过程中边缘应力开裂的风险；内圈和外圈的端面都做了平面度约束，保证轴承安装后端面能和轴肩、轴承座台肩紧密贴合，不会出现倾斜导致的附加载荷。很多新手建模时容易忽略保持架的装配逻辑，这套模型里保持架的两个半片采用铆钉铆接结构，兜孔的位置完全对应钢球的均匀分布角度，相邻钢球之间的节距误差控制在极小范围内，避免运转过程中钢球受力不均导致的振动和噪音。

　　从实际使用的角度出发，这类轴承的设计不需要做过多的非标改动，只要根据实际工况的载荷大小、转速高低、是否存在轴向冲击载荷，对应选择合适的尺寸系列、保持架材质、密封结构即可，这套基础结构模型可以作为各类非标设备轴系设计的通用基础件，直接装配到轴系装配体中，不需要重新绘制轴承的每一处细节，能大幅提升结构设计的效率。在建模的特征处理上，所有的圆角、倒角尺寸都和实际加工工艺匹配，没有出现工艺无法实现的尖锐内角，也没有为了外观好看添加不必要的曲面特征，完全服务于实际生产加工的需求，比如钢球的球面度、滚道的表面粗糙度对应的几何特征，都在模型里做了对应体现，方便后续做有限元受力分析时直接导入模型，不需要再做几何清理。
