水下ROV搭载式防水相机密封舱结构

　　这款水下相机密封结构主要面向浅水级ROV搭载观测场景设计，适配民用小型水下机器人、管道检测爬行器、近岸水下巡检设备的视觉采集需求，可在带压水环境下为内置成像模组提供干燥密闭的安装空间，避免电路、感光元件接触水体出现短路或腐蚀问题。从结构布局来看，整体采用同轴圆筒式壳体设计，主体为等径圆柱段搭配前端法兰式视窗压盖，后端预留线缆穿舱密封接口，壳体外侧设置两处对称的径向凸台，用于集成O型圈密封的快拆锁紧结构，无需额外工具即可完成前端盖的拆装，方便现场快速调整内置相机的焦距、角度或是更换存储模块。

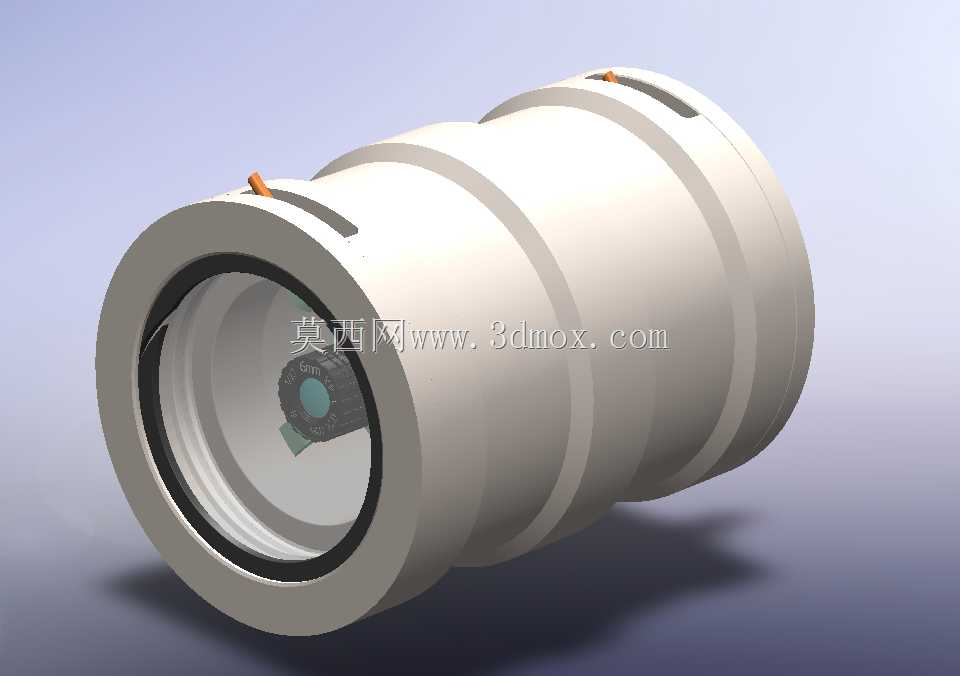

　　前端视窗采用高透光平面光学玻璃，通过压盖与壳体端面之间的静密封胶圈实现周向压紧密封，视窗内侧预留了标准镜头的对焦避让空间，可适配1/2.3英寸到1英寸规格的常见工业相机模组，镜头端面与视窗内表面的间隙控制在0.5-1mm区间，既避免镜头接触玻璃产生反光干扰，也能减少水层折射对成像画质的影响。壳体壁厚根据100米水深的耐压要求做了等强度校核，圆柱段壁厚均匀，过渡位置均做了R角倒圆处理，避免应力集中导致水压下壳体变形，密封槽的尺寸公差按照静密封设计标准控制，O型圈的压缩率设定在22%-25%之间，兼顾密封可靠性与拆装阻力，不会因为长期水下静置出现密封圈粘连无法开盖的问题。

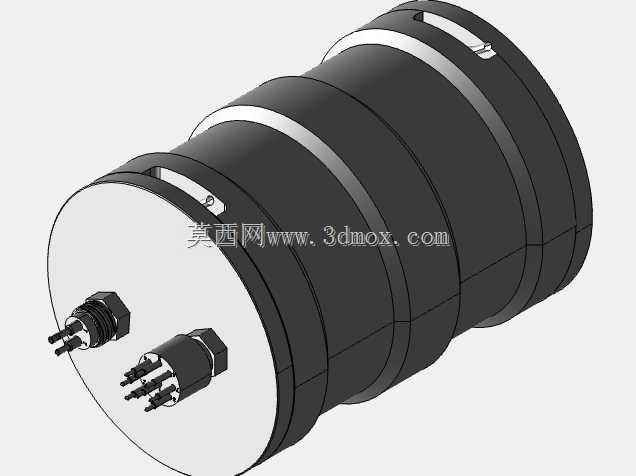

　　安装边界方面，壳体外径控制在80mm区间，整体长度不含后端线缆接头为140mm，可直接适配多数小型ROV的前部搭载支架，壳体两侧的凸台同时预留了M4规格的安装螺孔，支持横向、纵向两种安装方向，可根据设备的观测需求调整安装姿态，既可以正向安装作为前视观测相机，也可以侧向安装作为下视检测相机。后端的线缆穿舱位置采用硫化密封结构，预留的线缆长度可根据实际搭载设备的布线需求调整，穿舱位置的抗拉强度满足水下拖拽、设备移动时的受力要求，不会因为线缆拉扯破坏密封结构。

　　在实际使用场景中，这类密封舱除了ROV搭载之外，也可用于固定点位的水下长期监测、泳池水下拍摄、水产养殖塘口的水下观测等场景，结构本身没有活动密封部件，长期使用的维护成本较低，日常维护仅需在每次使用后检查O型圈表面是否有泥沙、毛发等杂物，清洁后涂抹少量硅脂即可保证密封性能。设计过程中特意规避了异形壳体结构，全部采用回转体加工特征，可直接通过棒料车削加工完成壳体制造，不需要复杂的五轴加工工序，加工成本可控，也方便后期根据不同的深度需求调整壁厚参数，快速衍生出不同耐压等级的同系列产品。壳体内部预留了相机安装的调节垫块，可根据不同长度的相机模组调整安装位置，保证镜头光轴与前端视窗的中心重合，避免出现视场边缘被壳体遮挡的问题，内部空间同时预留了小型补光灯的安装位置，可在低透明度的水体环境下集成补光模块，提升成像清晰度。
